LSAS-N15HM

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

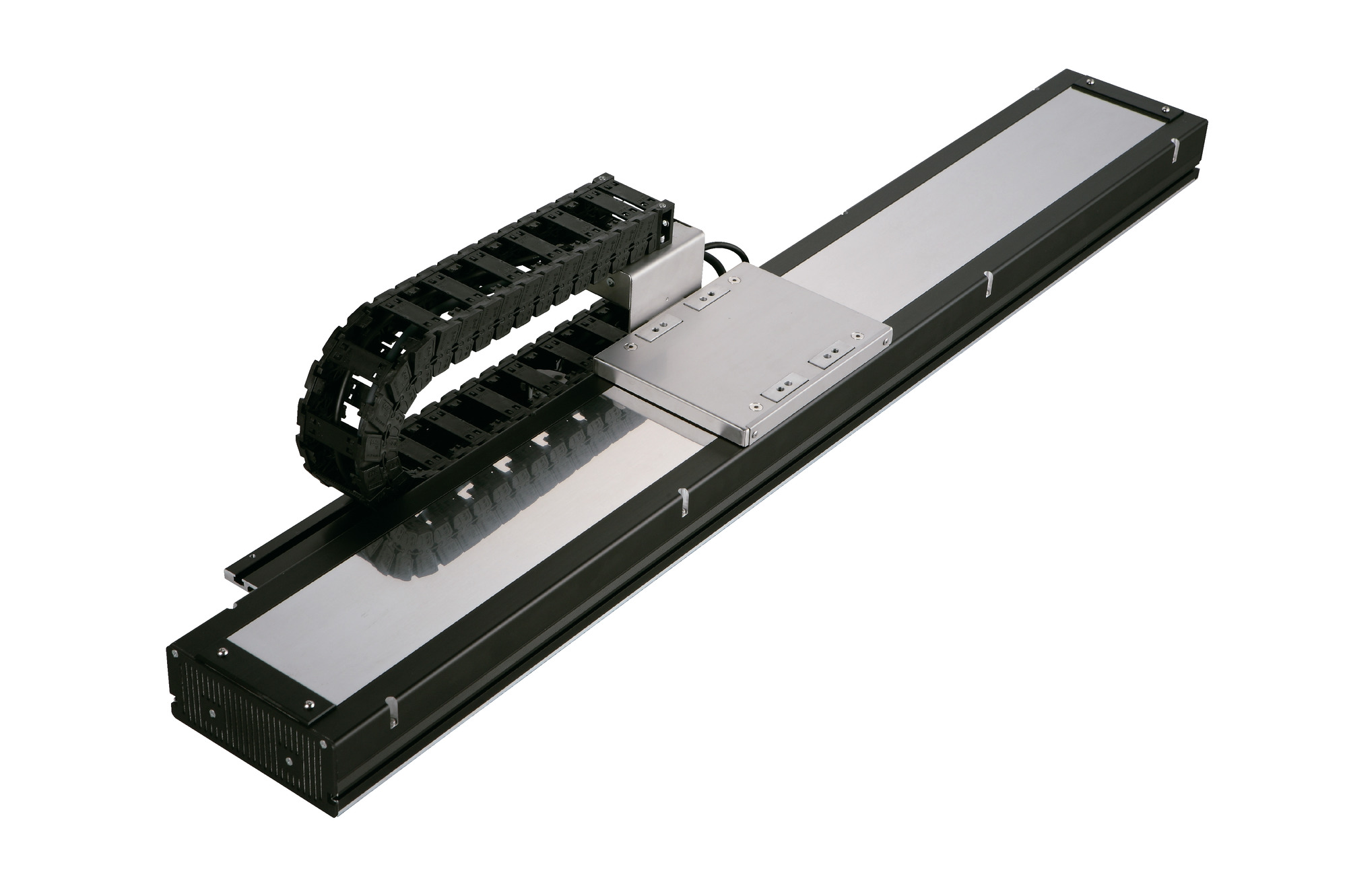

(ข้อควรระวัง) ในภาพคือสไลเดอร์เดี่ยว (Single slider)

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	30
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	2500
		พิกัดความเร็วเร่ง-ลด (G)	0.5
		ความเร็วเร่ง-ลดสูงสุด (G)	3
	แรงผลัก	พิกัดแรงผลัก (N)	125
	แรงผลัก	แรงผลักสูงสุด (N)	375
สโตรค		สโตรคต่ำสุด (มม.)	150
		สโตรคสูงสุด (มม.)	3850
		ระยะ Pitch ของสโตรค (มม.)	100

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	ลิเนียร์เซอร์โวมอเตอร์
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.005 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.02 มม.
ฐาน	วัสดุ : อะลูมิเนียม ชุบอะลูมิเนียมสีดำ
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต	－
	－
	－
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 2)	Ma：155N･m
	Mb：91N･m
	Mc：71N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน Max85% RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	IP20
ทนการสั่นสะเทือน - ทนการกระแทก	ไม่เกิน 4.9m/s² 100Hz
มาตรฐานซึ่งรองรับในต่างประเทศ	ตามข้อกำหนด RoHS
ชนิดมอเตอร์	เซอร์โวมอเตอร์ AC
ชนิดเอนโค้ดเดอร์	เอนโค้ดเดอร์อนุกรม แบบ Pseudo absolute
จำนวนพัลส์เอนโค้ดเดอร์	1μm
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(ข้อควรระวัง 2) พิกัดอายุการใช้งานมาตรฐาน 10,000 กม. กรณีที่สัมประสิทธิ์โหลดมาตรฐานมีค่าเท่ากับ 3.5 อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้ที่หน้า 1-342

ทิศทางโมเมนต์ชนิดสไลเดอร์

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

สโตรค (มม.)	150 - 3850 (ทุกๆ 100 มม.)
ความเร็วสูงสุด (มม./วินาที)	2500

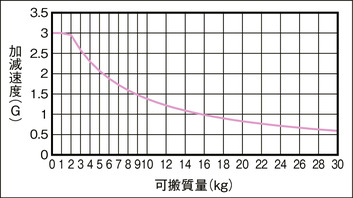

ภาพแสดงความสัมพันธ์ระหว่างความเร็วเร่งลดกับน้ำหนักขนย้าย

แสดงความเร็วเร่งลดแยกตามน้ำหนักขนย้าย เมื่ออุปกรณ์ทำงานที่ความเร็ว 2500 มม./วินาที โปรดนำไปใช้เป็นแนวทางในการเลือกโมเดล โดยพิจารณาจากเงื่อนไขการขนย้าย (น้ำหนักชิ้นงาน) ที่ต้องการ

(ข้อควรระวัง) โปรดทราบว่า Duty ไม่ได้ถูกนำมาพิจารณา

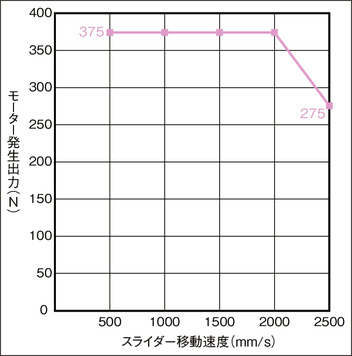

แรงผลักสูงสุด

แรงผลักสูงสุดจะผันแปรไปตามความเร็วเคลื่อนที่ของสไลเดอร์ โปรดนำไปใช้อ้างอิงเพื่อการเลือกโมเดล

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกนที่ เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม															จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
SCON-CB/CGB	1	เทียบเท่า AC200V	●	●	－	●	●	●	●	●	●	●	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SCON-LC/LCG	1		－	－	●	●	●	－	●	●	●	－	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SSEL-CS	2		●	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-P/Q	6	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-RA/SA	8	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	●	●	－	－	－	55000 (แตกต่างกันไปตามแต่ละรุ่น)

(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 7-15

(ข้อควรระวัง) สไลเดอร์หลายแกน (Multiple slider) สามารถควบคุมได้ด้วยคอนโทรลเลอร์ 2 แกนหรือ SCON 2 เครื่อง

(ข้อควรระวัง) Driver ของคอนโทรลเลอร์มีขนาด 200W ขนาดของคอนโทรลเลอร์ SCON จึงต้องมากกว่า 400W ขึ้นไป (โปรดดูหน้า 7-154) และมาตรฐานของจำนวน Regenerative resistor ต่อ SCON 1 เครื่อง ให้เลือกที่ขนาด 400W ด้วยเช่นกัน

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) กรณีที่สโตรคสั้นอาจทำความเร็วได้ไม่ถึงความเร็วสูงสุด
(2) น้ำหนักขนย้ายของ "สเปคหลัก" คือน้ำหนักขนย้ายสูงสุด น้ำหนักขนย้ายจะแตกต่างกันไปตามเงื่อนไขการทำงาน รายละเอียดโปรดอ้างอิงที่ "ภาพแสดงความสัมพันธ์ระหว่างความเร็วเร่งลดกับน้ำหนักขนย้าย"
(3) โปรดทราบว่านอกเหนือจากการติดตั้งในแนวนอน (แนวตั้ง, ด้านข้างตั้งขึ้น, หรือแบบแขวน) จะไม่สามารถใช้งานได้
(4) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 450 มม.

กลับหน้าบนสุด

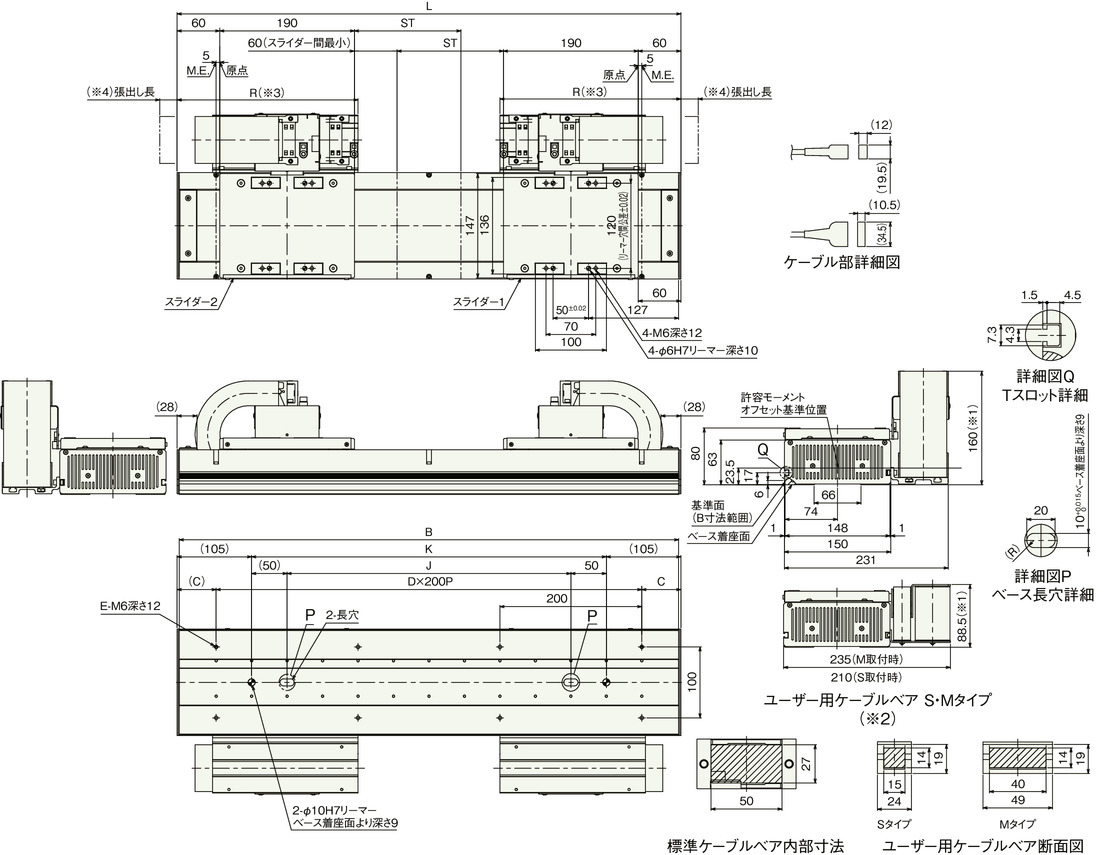

ภาพร่างแสดงขนาด

ST : สโตรค

M.E. : Mechanical end

*1 รางเก็บสายไฟอาจเกิดการขยายตัวจนมีขนาดใหญ่กว่าขนาดที่ระบุไว้นี้เล็กน้อย

*2 อุปกรณ์เสริมและรางเก็บสายไฟสำหรับผู้ใช้งานจะใช้ได้เฉพาะกรณีสโตรคไม่เกิน 2000 มม. เท่านั้น

*3 กรณีใช้งานอุปกรณ์เสริมและรางเก็บสายไฟสำหรับผู้ใช้งาน ขนาดมิติของ R จะต้องเท่ากับ "ขนาดในตาราง -55 มม."

*4 ความยาวการยืดขยายของรางเก็บสายไฟมีดังต่อไปนี้

รางเก็บสายไฟมาตรฐาน : สูงสุด 10 มม.

อุปกรณ์เสริมและรางเก็บสายไฟสำหรับผู้ใช้งาน : สูงสุด 25 มม.

ขนาดแยกตามสโตรค

สโตรค	150	250	350	450	550	650	750	850	950	1050	1150	1250	1350	1450	1550	1650	1750	1850	1950	2050	2150	2250	2350	2450	2550	2650	2750	2850	2950	3050	3150	3250	3350	3450	3550	3650	3750	3850
L	710	810	910	1010	1110	1210	1310	1410	1510	1610	1710	1810	1910	2010	2110	2210	2310	2410	2510	2610	2710	2810	2910	3010	3110	3210	3310	3410	3510	3610	3710	3810	3910	4010	4110	4210	4310	4410
B	704	804	904	1004	1104	1204	1304	1404	1504	1604	1704	1804	1904	2004	2104	2204	2304	2404	2504	2604	2704	2804	2904	3004	3104	3204	3304	3404	3504	3604	3704	3804	3904	4004	4104	4204	4304	4404
C	55	105	55	105	55	105	55	105	55	105	55	105	55	105	55	105	55	105	55	105	55	105	55	105	55	105	55	105	55	105	55	105	55	105	55	105	55	105
D	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10	10	11	11	12	12	13	13	14	14	15	15	16	16	17	17	18	18	19	19	20	20	21	21
E	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26	26	28	28	30	30	32	32	34	34	36	36	38	38	40	40	42	42	44	44
J	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100
K	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700	3800	3900	4000	4100	4200
R	255	305	355	405	455	505	555	605	655	705	755	805	855	905	955	1005	1055	1105	1155	1205	1255	1305	1355	1405	1455	1505	1555	1605	1655	1705	1755	1805	1855	1905	1955	2005	2055	2105

น้ำหนักแยกตามสโตรค

สโตรค	150	250	350	450	550	650	750	850	950	1050	1150	1250	1350	1450	1550	1650	1750	1850	1950	2050	2150	2250	2350	2450	2550	2650	2750	2850	2950	3050	3150	3250	3350	3450	3550	3650	3750	3850
น้ำหนัก (กก.)	19.7	21.1	22.5	23.9	25.4	26.8	28.2	29.6	31.0	32.5	33.9	35.3	36.7	38.1	39.5	40.9	42.3	43.8	45.2	46.6	48.0	49.5	50.9	52.3	53.7	55.1	56.5	57.9	59.4	60.8	62.2	63.6	65.0	66.4	67.9	69.3	70.7	72.1
