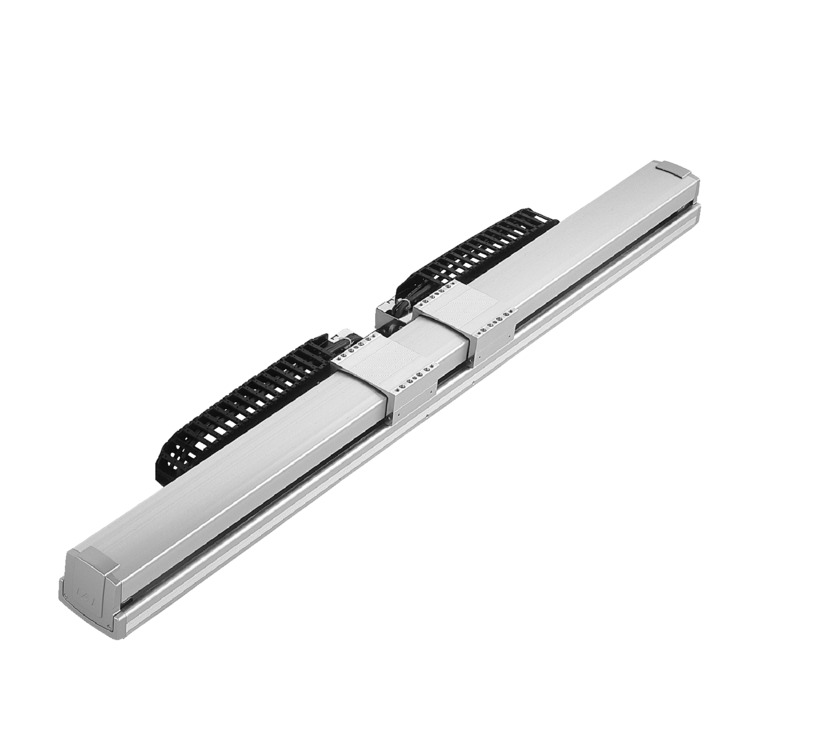

NS-SXMMA

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Ball screw lead (มม.)	12
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	15
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	720
		พิกัดความเร็วเร่ง-ลด (G)	0.3
		ความเร็วเร่ง-ลดสูงสุด (G)	0.8
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	－
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	－
		พิกัดความเร็วเร่ง-ลด (G)	－
		ความเร็วเร่ง-ลดสูงสุด (G)	－
แรงผลัก		พิกัดแรงผลัก (N)	70.8
เบรก		ข้อมูลจำเพาะของเบรก	－
เบรก		แรง Hold ของเบรก (kgf)	－
สโตรค		สโตรคต่ำสุด (มม.)	200
		สโตรคสูงสุด (มม.)	800
		ระยะ Pitch ของสโตรค (มม.)	50

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรู φ10 มม. แบบรีด (Rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.02 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.05 มม.
ฐาน	วัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต	Ma：96N･m
	Mb：137N･m
	Mc：224N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 2)	Ma：32N･m
	Mb：47N･m
	Mc：76N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	－
ทนการสั่นสะเทือน - ทนการกระแทก	4.9m/s²
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	เซอร์โวมอเตอร์ AC
ชนิดเอนโค้ดเดอร์	แบบเพิ่มค่า / แบบสัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์	แบบเพิ่มค่า : 2400 pulse/rev แบบสัมบูรณ์ : 16384 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 2) กรณีที่อายุการใช้งานพิกัดตามมาตรฐานที่ 10,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง

　โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้จากหน้า 1-180

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

ทิศทางติดตั้ง		แนวนอน											แนวตั้ง
ระยะ Lead (มม.)	ความเร็วสูงสุด (มม./วินาที)	ความเร็วเร่ง (G)
ระยะ Lead (มม.)	ความเร็วสูงสุด (มม./วินาที)	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0	1.1	1.2	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0	1.1	1.2
12	720	15	15	7	5	3	1	0.5					สำหรับใช้กับแนวนอนเท่านั้น

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

สโตรค Lead	200 - 800 (ทุกๆ 50 มม.)
12	720

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกนที่ เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม															จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
MSCON-C	6	เทียบเท่า AC 100V/200V	－	－	－	●	●	－	●	●	－	－	●	●	－	－	－	256
RCON	16	DC24V เฟสเดี่ยว AC200V สามเฟส AC200V	－	－	－	●	●	●	●	－	－	－	●	●	●	－	－	128
RSEL	8	DC24V เฟสเดี่ยว AC200V สามเฟส AC200V	－	－	●	●	●	●	●	－	－	－	●	●	●	－	－	36000
SCON-CAL/CGAL	1	เทียบเท่า AC 100V/200V	●	－	－	●	●	－	●	●	●	－	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SCON-CB/CGB	1		●	●	－	●	●	●	●	●	●	●	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SSEL-CS	2		●	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-P/Q	6	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-RA/SA	8	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	●	●	－	－	－	55000 (แตกต่างกันไปตามแต่ละรุ่น)

(ข้อควรระวัง) สำหรับสัญลักษณ์เรียกชื่อย่อของเน็ตเวิร์ค เช่น DV, CC โปรดดูเพิ่มเติมที่หน้า 7-17

(หมายเหตุ) สไลเดอร์หลายแกน (Multiple slider) หมายถึง การควบคุมคอนโทรลเลอร์ 2 แกน หรือการควบคุม SCON 2 เครื่อง

(หมายเหตุ) แอคชูเอเตอร์แบบเพิ่มค่านั้นจะไม่สามารถเชื่อมต่อกับ SCON-CAL/CGAL, MSCON, แกนลำดับที่ 5, 6 ของ XSEL-P/Q, XSEL-RA/SA

(ข้อควรระวัง) แอคชูเอเตอร์แบบสัมบูรณ์ไม่สามารถเชื่อมต่อ RCON-SC ได้

ข้อควรระวังในการเลือก

(1) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(2) น้ำหนักขนย้ายสูงสุดของ "สเปคหลัก" เป็นค่าเมื่อเครื่องทำงานด้วยความเร็วสูงสุด
(3) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-199
(4) กรณีที่อยากติดตั้งตำแหน่งของรางกระดูกงูในด้านที่ต้องการ ให้หมุนตัวเครื่อง 180 องศาแล้วติดตั้ง
(5) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 450 มม.

กลับหน้าบนสุด

มาตรฐานต่างประเทศ

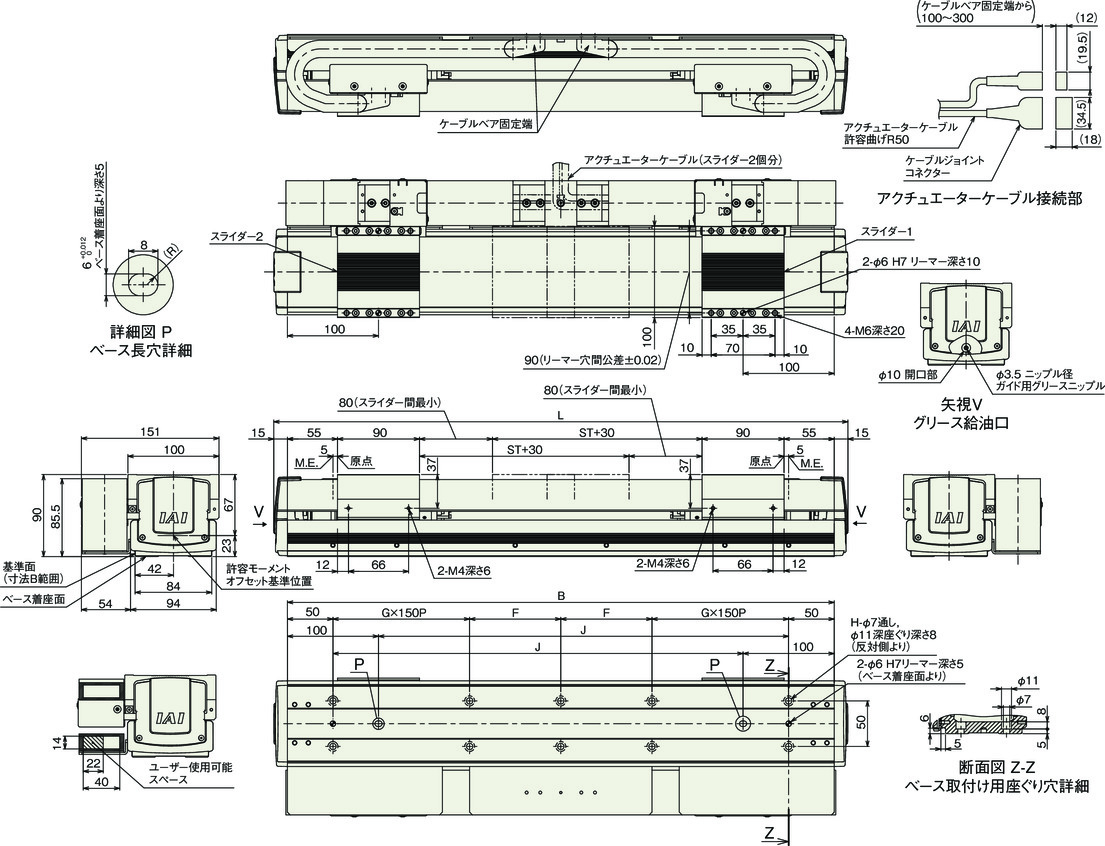

ภาพร่างแสดงขนาด

ST : สโตรค

M.E. : Mechanical end

(หมายเหตุ) คอนเน็คเตอร์ข้อต่อสายเคเบิลจะเชื่อมระหว่างสายเคเบิลของมอเตอร์และสายเคเบิลของเอนโค้ดเดอร์

　รายละเอียดของสายเคเบิลโปรดดูที่หน้า 1-106

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ

(หมายเหตุ) ความยาวเส้นผ่านศก. ภายนอกของสายเคเบิลและท่อ (hose) ที่จะเก็บไว้ในรางกระดูกงู และระยะห่างกับผนังภายใน และระยะห่างระหว่างสายเคเบิลกับสายยาง (hose) ต้องไม่เกิน 2 มม.

(หมายเหตุ) ขนาดความยาวเส้นผ่านศก. ภายนอกของสายเคเบิลและท่อยางที่จัดเก็บในรางกระดูกงู ต้องไม่เกิน φ12 และต้องเรียงในแนวนอน ไม่ให้พาดข้ามกันเมื่อใช้งาน

(หมายเหตุ) โปรดระวังว่า จำนวนของสายเคเบิลและท่อ (hose) ที่จะเก็บไว้ในรางกระดูกงู หากเกินกว่าที่สเปคกำหนด จะเกิดแรงที่กระทำกับสายเคเบิลจนเกินกำลัง จนส่งผลให้อายุการใช้งานสั้นลงอย่างมีนัยยะ

ขนาดแยกตามสโตรค

สโตรค	200	250	300	350	400	450	500	550	600	650	700	750	800
L	630	680	730	780	830	880	930	980	1030	1080	1130	1180	1230
B	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200
F	100	125	150	175	200	225	100	125	150	175	200	225	100
G	1	1	1	1	1	1	2	2	2	2	2	2	3
H	10	10	10	10	10	10	14	14	14	14	14	14	18
J	450	500	550	600	650	700	750	800	850	900	950	1000	1050

น้ำหนักแยกตามสโตรค

สโตรค	200	250	300	350	400	450	500	550	600	650	700	750	800
น้ำหนัก (กก.)	7.5	7.8	8.1	8.4	8.7	9.1	9.4	9.7	10.0	10.3	10.7	11.0	11.3

กลับหน้าข้อมูลผลิตภัณฑ์
