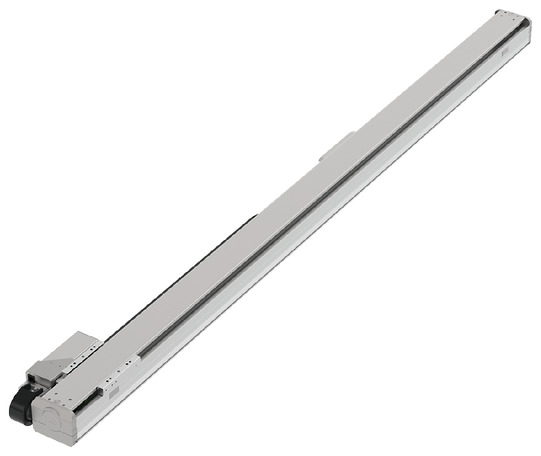

NSA-LXMXS

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ไฟล์ PDF คู่มือการใช้งาน

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Ball screw lead (มม.)	40	20
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	40	80
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	2400	1300
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3
		ความเร็วเร่ง-ลดสูงสุด (G)	0.8	0.9
แรงผลัก		พิกัดแรงผลัก (N)	169.6	339.1
สโตรค		สโตรคต่ำสุด (มม.)	2300	2300
		สโตรคสูงสุด (มม.)	3000	3000
		ระยะ Pitch ของสโตรค (มม.)	50	50

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรู φ20 มม. เทียบเท่าแบบรีด (rolled) C5
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.01 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.02 มม.
ฐาน	วัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต	Ma ： 774 N・m
	Mb ： 1106 N・m
	Mc ： 1566 N・m
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 3)	Ma ： 162 N・m
	Mb ： 231 N・m
	Mc ： 327 N・m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	－
ทนการสั่นสะเทือน - ทนการกระแทก	4.9m/s²
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	AC เซอร์โวมอเตอร์ (200V)
ชนิดเอนโค้ดเดอร์	แบบสัมบูรณ์ไร้แบตเตอรี่ (17bit)
จำนวนพัลส์เอนโค้ดเดอร์	131072 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 3) กรณีที่อายุการใช้งานพิกัดตามมาตรฐานที่ 10,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุใช้งานเคลื่อนที่จากแคตตาล็อครวมสินค้าปี 2020 หน้า 1-180

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก.

Lead	ความเร็วสูงสุด	ความเร็วเร่ง (G)
(มม.)	(มม./วินาที)	0.3	0.4	0.5	0.6	0.7	0.8	0.9
40	2400	40	30	20	15	10	7	－
20	1300	80	60	40	30	20	15	7

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

สโตรค Lead	2300 - 3000 (ทุกๆ 50 มม.)
40	2400
20	1300

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกนที่ เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม															จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
RCON	16	DC24V เฟสเดี่ยว AC200V สามเฟส AC200V	－	－	－	●	●	●	●	－	－	－	●	●	●	－	－	128
RSEL	8	DC24V เฟสเดี่ยว AC200V สามเฟส AC200V	－	－	●	●	●	●	●	－	－	－	●	●	●	－	－	36000
SCON-CB/CGB	1	เทียบเท่า AC200V	●	●	－	●	●	●	●	●	●	●	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SSEL-CS	2	เทียบเท่า AC 100V/200V	●	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-P/Q	6	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-RA/SA	8	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	●	●	－	－	－	55000 (แตกต่างกันไปตามแต่ละรุ่น)

(ข้อควรระวัง) สำหรับสัญลักษณ์เรียกชื่อย่อของเน็ตเวิร์ค เช่น DV, CC โปรดดูเพิ่มเติมจากแคตตาล็อครวมสินค้าปี 2020 หน้า 7-17

ข้อควรระวังในการเลือก

(1) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(2) ตำแหน่งศูนย์กลางของวัตถุติดตั้งจะต้องไม่เกิน 1/2 ของระยะที่ยื่นพ้น แม้ระยะยื่นหรือโมเมนต์โหลดจะอยู่ในค่าที่ยอมรับได้ แต่หากเกิดเสียงหรือการสั่นสะท้านที่ผิดปกติระหว่างเครื่องทำงาน โปรดผ่อนเงื่อนไขการใช้งานลงแล้วจึงใช้งานต่อไป
(3) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 900 มม. ความยาวโหลดยื่นพ้น โปรดดูที่ดรอว์อิ้งหน้า 69
(4) Duty ที่สามารถใช้งานได้ตามมาตรฐานจะเปลี่ยนไปตามอัตราโหลด รายละเอียดโปรดดูที่หน้า 69
(5) สำหรับท่าทางการติดตั้งที่เข้ากันได้ โปรดดูที่หน้า 6

กลับหน้าบนสุด

มาตรฐานต่างประเทศ

ภาพร่างแสดงขนาด

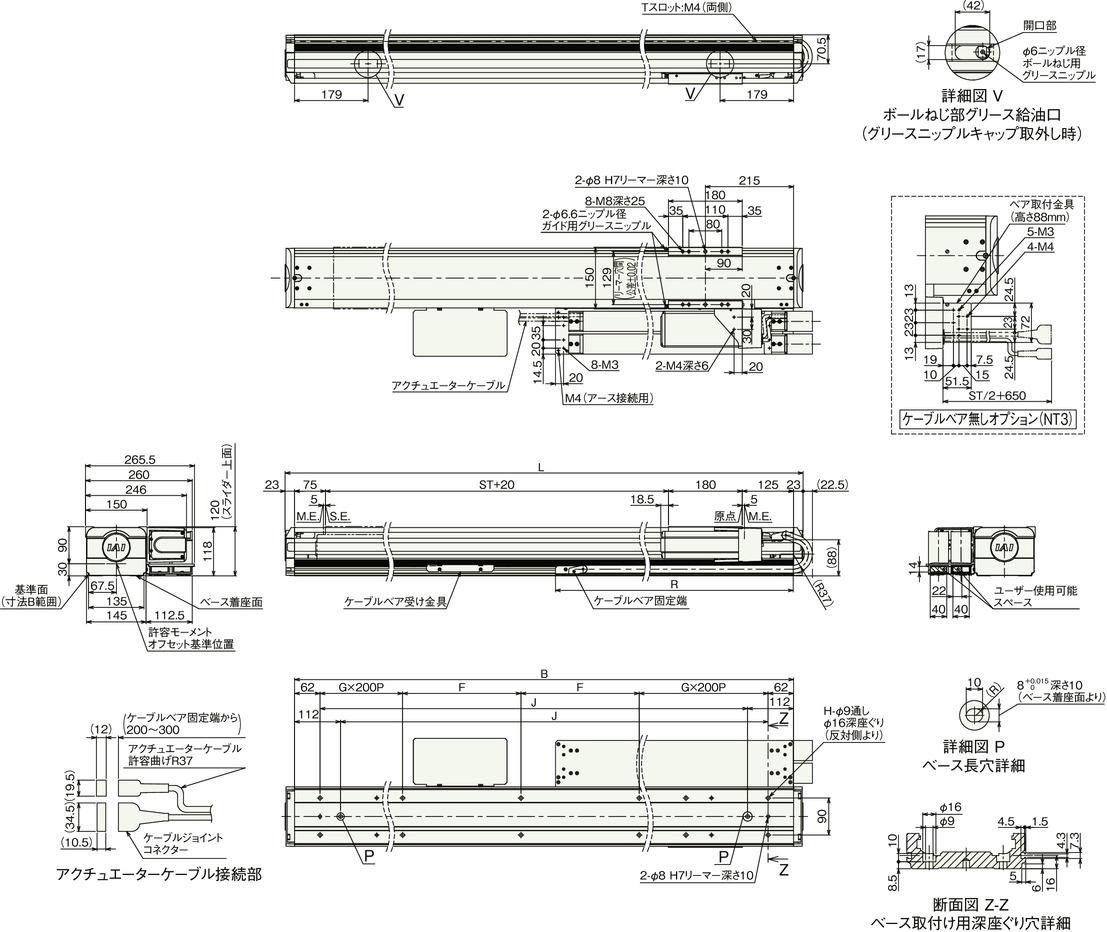

NSA-LXMXS_ ทิศทางการติดตั้งรางกระดูกงูมาตรฐาน (มาตรฐาน/CT3)

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

(หมายเหตุ) คอนเน็คเตอร์ข้อต่อสายเคเบิลจะเชื่อมระหว่างสายเคเบิลของมอเตอร์และสายเคเบิลของเอนโค้ดเดอร์

　รายละเอียดของสายเคเบิลโปรดดูที่หน้า 70

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับสิ่งของโดยรอบบริเวณนั้น

ขนาดแยกตามสโตรค

สโตรค	2300	2350	2400	2450	2500	2550	2600	2650	2700	2750	2800	2850	2900	2950	3000
L	2746	2796	2846	2896	2946	2996	3046	3096	3146	3196	3246	3296	3346	3396	3446
B	2700	2750	2800	2850	2900	2950	3000	3050	3100	3150	3200	3250	3300	3350	3400
F	288	313	138	163	188	213	238	263	288	313	138	163	188	213	238
G	5	5	6	6	6	6	6	6	6	6	7	7	7	7	7
H	26	26	30	30	30	30	30	30	30	30	34	34	34	34	34
J	2526	2576	2626	2676	2726	2776	2826	2876	2926	2976	3026	3076	3126	3176	3226
R	1265	1283	1319	1337	1355	1391	1409	1445	1463	1481	1517	1535	1571	1589	1607

น้ำหนักแยกตามสโตรค

สโตรค	2300	2350	2400	2450	2500	2550	2600	2650	2700	2750	2800	2850	2900	2950	3000
น้ำหนัก (กก.)	51.6	52.4	53.2	54.0	54.7	55.5	56.1	57.0	57.8	58.5	59.3	60.1	60.8	61.6	62.3

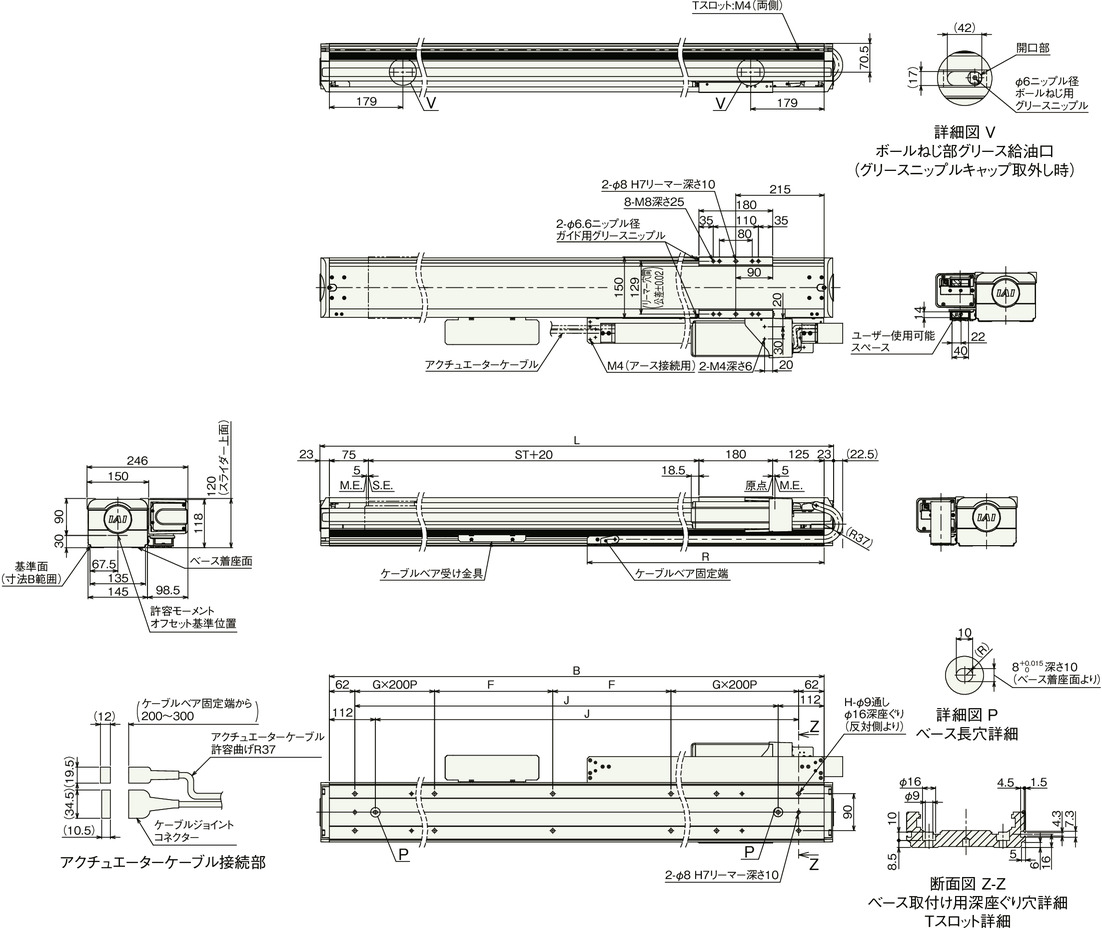

NSA-LXMXS_ ทิศทางการติดตั้งรางกระดูกงูสำหรับผู้ใช้งาน (มาตรฐาน/UM3)

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

　รายละเอียดของสายเคเบิลโปรดดูที่หน้า 70

ขนาดแยกตามสโตรค

สโตรค	2300	2350	2400	2450	2500	2550	2600	2650	2700	2750	2800	2850	2900	2950	3000
L	2746	2796	2846	2896	2946	2996	3046	3096	3146	3196	3246	3296	3346	3396	3446
B	2700	2750	2800	2850	2900	2950	3000	3050	3100	3150	3200	3250	3300	3350	3400
F	288	313	138	163	188	213	238	263	288	313	138	163	188	213	238
G	5	5	6	6	6	6	6	6	6	6	7	7	7	7	7
H	26	26	30	30	30	30	30	30	30	30	34	34	34	34	34
J	2526	2576	2626	2676	2726	2776	2826	2876	2926	2976	3026	3076	3126	3176	3226
R	1265	1283	1319	1337	1355	1391	1409	1445	1463	1481	1517	1535	1571	1589	1607

น้ำหนักแยกตามสโตรค

สโตรค		2300	2350	2400	2450	2500	2550	2600	2650	2700	2750	2800	2850	2900	2950	3000
น้ำหนัก (กก.)	มีพร้อมรางกระดูกงูสำหรับผู้ใช้งาน	52.9	53.8	54.6	55.3	56.1	56.9	57.6	58.5	59.3	60.1	60.8	61.6	62.4	63.2	64.0
น้ำหนัก (กก.)	ไม่มีรางกระดูกงู	49.5	50.3	51.0	51.8	52.5	53.2	53.9	54.7	55.4	56.2	56.9	57.6	58.3	59.1	59.8

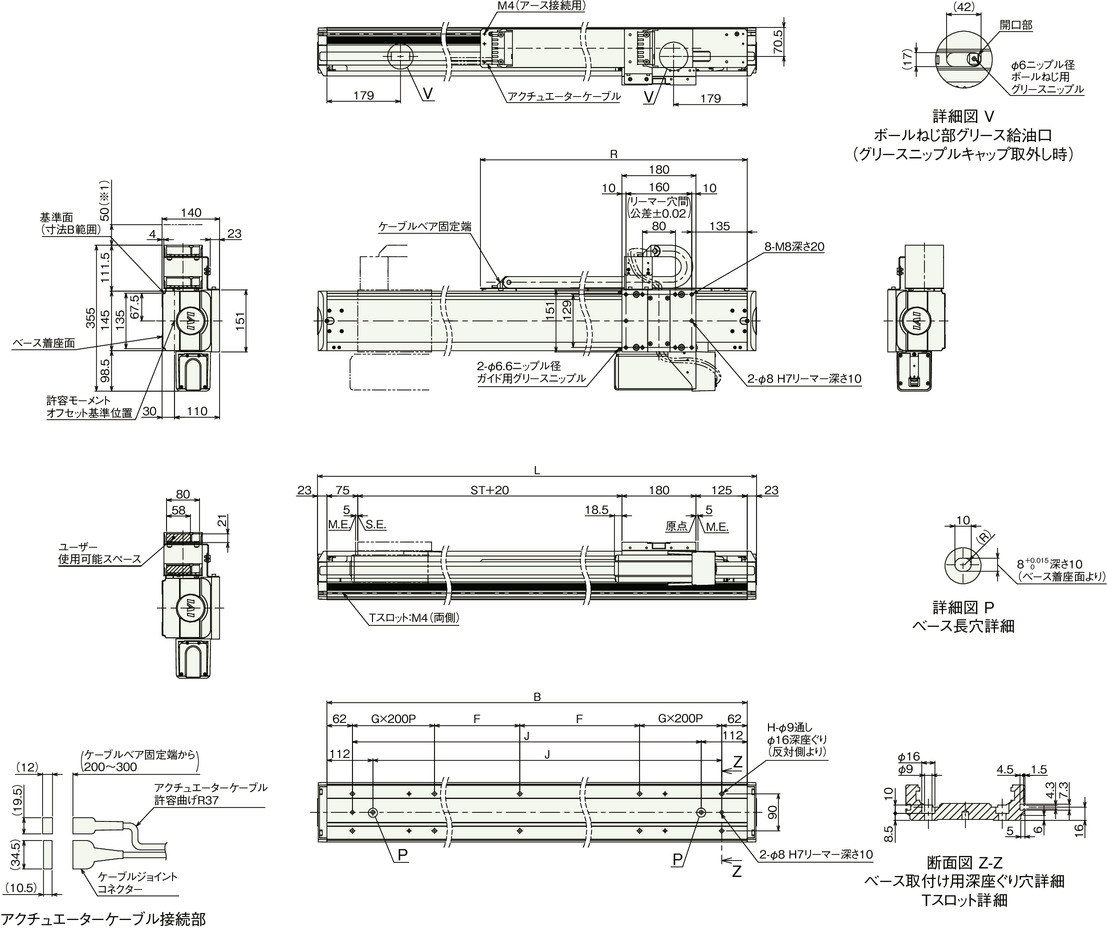

NSA-LXMXS_ ทิศทางการติดตั้งรางกระดูกงูส่วนขยาย (มาตรฐานแนวนอน/ET5)

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

*1 รางกระดูกงูอาจเกิดการพองตัวได้ โปรดเว้นพื้นที่เผื่อไว้ด้วย

　รายละเอียดของสายเคเบิลโปรดดูที่หน้า 70

ขนาดแยกตามสโตรค

สโตรค	2300	2350	2400	2450	2500	2550	2600	2650	2700	2750	2800	2850	2900	2950	3000
L	2746	2796	2846	2896	2946	2996	3046	3096	3146	3196	3246	3296	3346	3396	3446
B	2700	2750	2800	2850	2900	2950	3000	3050	3100	3150	3200	3250	3300	3350	3400
F	288	313	138	163	188	213	238	263	288	313	138	163	188	213	238
G	5	5	6	6	6	6	6	6	6	6	7	7	7	7	7
H	26	26	30	30	30	30	30	30	30	30	34	34	34	34	34
J	2526	2576	2626	2676	2726	2776	2826	2876	2926	2976	3026	3076	3126	3176	3226
R	1447	1472	1496	1522	1547	1572	1596	1622	1646	1673	1697	1721	1748	1772	1796

น้ำหนักแยกตามสโตรค

สโตรค	2300	2350	2400	2450	2500	2550	2600	2650	2700	2750	2800	2850	2900	2950	3000
น้ำหนัก (กก.)	53.4	54.2	55.0	55.7	56.5	57.2	57.9	58.8	59.6	60.4	61.1	61.9	62.6	63.4	64.2

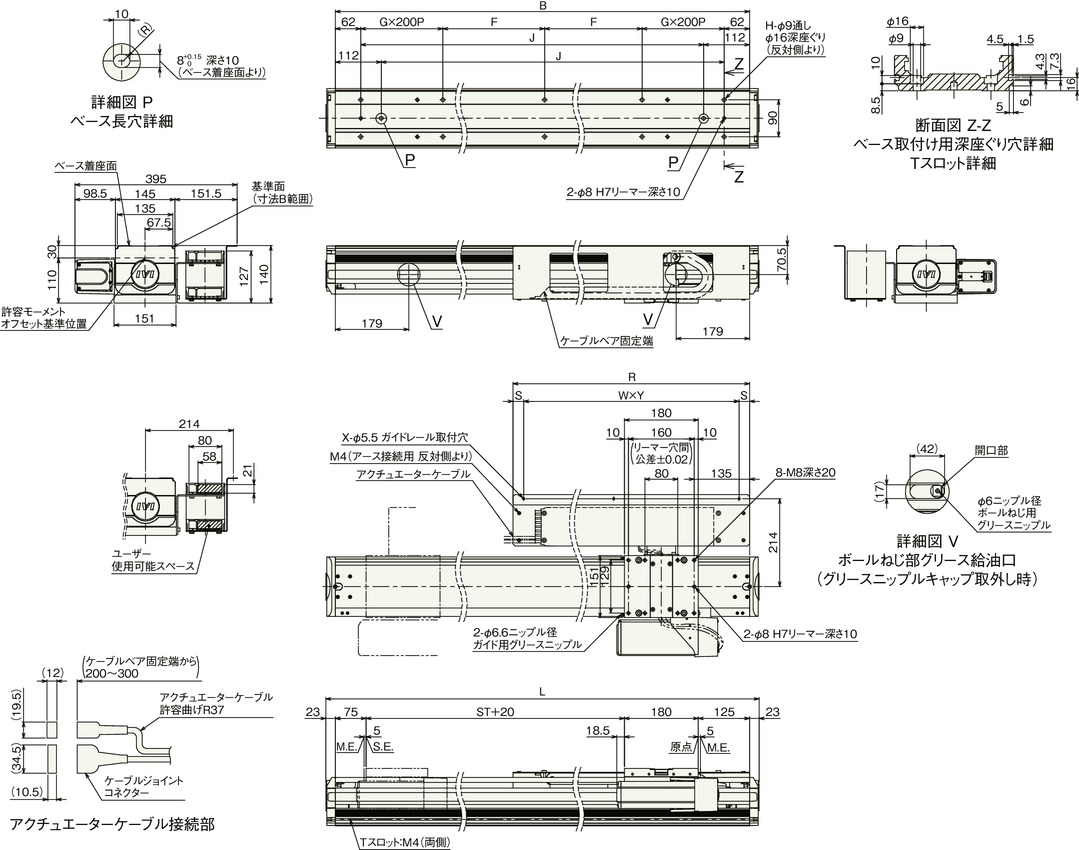

NSA-LXMXS_ ทิศทางการติดตั้งรางกระดูกงูส่วนขยาย (มาตรฐานแบบห้อยแขวน/ET7)

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

　รายละเอียดของสายเคเบิลโปรดดูที่หน้า 70

ขนาดแยกตามสโตรค

สโตรค	2300	2350	2400	2450	2500	2550	2600	2650	2700	2750	2800	2850	2900	2950	3000
L	2746	2796	2846	2896	2946	2996	3046	3096	3146	3196	3246	3296	3346	3396	3446
B	2700	2750	2800	2850	2900	2950	3000	3050	3100	3150	3200	3250	3300	3350	3400
F	288	313	138	163	188	213	238	263	288	313	138	163	188	213	238
G	5	5	6	6	6	6	6	6	6	6	7	7	7	7	7
H	26	26	30	30	30	30	30	30	30	30	34	34	34	34	34
J	2526	2576	2626	2676	2726	2776	2826	2876	2926	2976	3026	3076	3126	3176	3226
R	1428	1453	1477	1503	1528	1553	1577	1603	1628	1652	1676	1703	1727	1754	1778
S	26.5	26.5	26	26.5	26.5	26.5	26	26.5	26.5	31	28	26.5	23.5	22	19
W	5	5	5	5	5	5	5	5	5	6	6	6	6	6	6
X	6	6	6	6	6	6	6	6	6	7	7	7	7	7	7
Y	275	280	285	290	295	300	305	310	315	265	270	275	280	285	290

น้ำหนักแยกตามสโตรค

สโตรค	2300	2350	2400	2450	2500	2550	2600	2650	2700	2750	2800	2850	2900	2950	3000
น้ำหนัก (กก.)	54.9	55.8	56.6	57.4	58.2	59.0	59.7	60.6	61.3	62.1	62.9	63.7	64.5	65.3	66.2
