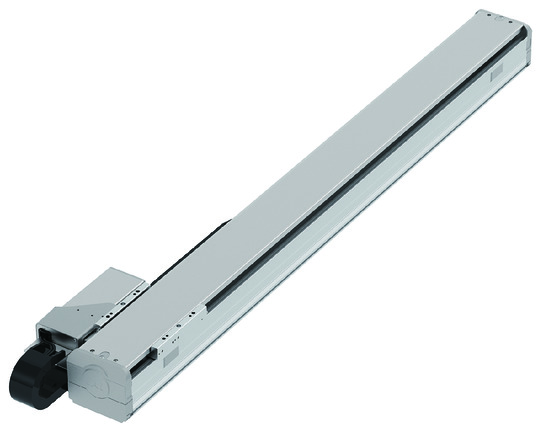

NSA-MXMS

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Ball screw lead (มม.)	30	20
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	20	35
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	1800	1200
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3
		ความเร็วเร่ง-ลดสูงสุด (G)	0.5	0.6
แรงผลัก		พิกัดแรงผลัก (N)	113.9	170.9
สโตรค		สโตรคต่ำสุด (มม.)	550	550
		สโตรคสูงสุด (มม.)	1800	1800
		ระยะ Pitch ของสโตรค (มม.)	50	50

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรู φ16 มม. เทียบเท่าแบบรีด C5
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.01 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.02 มม.
ฐาน	วัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต	Ma : 560 N･m
	Mb : 800 N･m
	Mc : 1030 N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 3)	Ma : 123 N･m
	Mb : 176 N･m
	Mc : 227 N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	－
ทนการสั่นสะเทือน - ทนการกระแทก	4.9m/s²
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	AC เซอร์โวมอเตอร์ (200V)
ชนิดเอนโค้ดเดอร์	แบบสัมบูรณ์ไร้แบตเตอรี่ (17bit)
จำนวนพัลส์เอนโค้ดเดอร์	131072 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 3) กรณีที่อายุการใช้งานพิกัดตามมาตรฐานที่ 10,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุใช้งานเคลื่อนที่จากแคตตาล็อครวมสินค้าปี 2020 หน้า 1-180

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก.

Lead	ความเร็วสูงสุด	ความเร็วเร่ง (G)
(มม.)	(มม./วินาที)	0.3	0.4	0.5	0.6
30	1800	20	10	5	－
20	1200	35	25	15	5

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

สโตรค Lead	550 - 1800 (ทุกๆ 50 มม.)
30	1800
20	1200

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกนที่ เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม															จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
MSCON-C	6	เทียบเท่า AC 100V/200V	－	－	－	●	●	－	●	●	－	－	●	●	－	－	－	256
RCON	16	DC24V เฟสเดี่ยว AC200V สามเฟส AC200V	－	－	－	●	●	●	●	－	－	－	●	●	●	－	－	128
RSEL	8	DC24V เฟสเดี่ยว AC200V สามเฟส AC200V	－	－	●	●	●	●	●	－	－	－	●	●	●	－	－	36000
SCON-CAL/CGAL	1	เทียบเท่า AC 100V/200V	●	－	－	●	●	－	●	●	●	－	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SCON-CB/CGB	1		●	●	－	●	●	●	●	●	●	●	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SSEL-CS	2		●	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-P/Q	6	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-RA/SA	8	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	●	●	－	－	－	55000 (แตกต่างกันไปตามแต่ละรุ่น)

(ข้อควรระวัง) สำหรับสัญลักษณ์เรียกชื่อย่อของเน็ตเวิร์ค เช่น DV, CC โปรดดูเพิ่มเติมจากแคตตาล็อครวมสินค้าปี 2020 หน้า 7-17

ข้อควรระวังในการเลือก

(1) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(2) ตำแหน่งศูนย์กลางของวัตถุติดตั้งจะต้องไม่เกิน 1/2 ของระยะที่ยื่นพ้น แม้ระยะยื่นหรือโมเมนต์โหลดจะอยู่ในค่าที่ยอมรับได้ แต่หากเกิดเสียงหรือการสั่นสะท้านที่ผิดปกติระหว่างเครื่องทำงาน โปรดผ่อนเงื่อนไขการใช้งานลงแล้วจึงใช้งานต่อไป
(3) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 750 มม. ความยาวโหลดยื่นพ้น โปรดดูที่ดรอว์อิ้งหน้า 69
(4) Duty ที่สามารถใช้งานได้ตามมาตรฐานจะเปลี่ยนไปตามอัตราโหลด รายละเอียดโปรดดูที่หน้า 69
(5) สำหรับท่าทางการติดตั้งที่เข้ากันได้ โปรดดูที่หน้า 6

กลับหน้าบนสุด

มาตรฐานต่างประเทศ

ภาพร่างแสดงขนาด

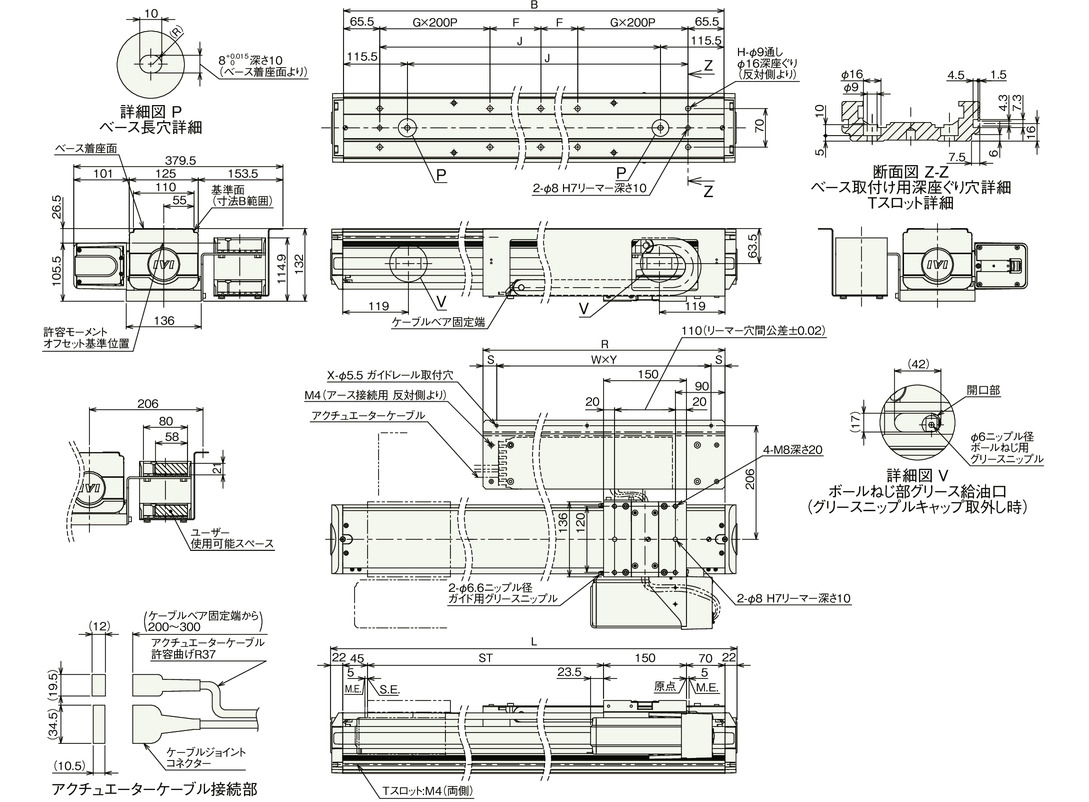

NSA-MXMS_ ทิศทางการติดตั้งรางกระดูกงูมาตรฐาน (มาตรฐาน/CT3)

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

(หมายเหตุ) คอนเน็คเตอร์ข้อต่อสายเคเบิลจะเชื่อมระหว่างสายเคเบิลของมอเตอร์และสายเคเบิลของเอนโค้ดเดอร์

　รายละเอียดของสายเคเบิลโปรดดูที่หน้า 70

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับสิ่งของโดยรอบบริเวณนั้น

ขนาดแยกตามสโตรค

สโตรค	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800
L	859	909	959	1009	1059	1109	1159	1209	1259	1309	1359	1409	1459	1509	1559	1609	1659	1709	1759	1809	1859	1909	1959	2009	2059	2109
B	815	865	915	965	1015	1065	1115	1165	1215	1265	1315	1365	1415	1465	1515	1565	1615	1665	1715	1765	1815	1865	1915	1965	2015	2065
F	142	167	192	217	242	267	292	317	142	167	192	217	242	267	292	317	142	167	192	217	242	267	292	317	142	167
G	1	1	1	1	1	1	1	1	2	2	2	2	2	2	2	2	3	3	3	3	3	3	3	3	4	4
H	10	10	10	10	10	10	10	10	14	14	14	14	14	14	14	14	18	18	18	18	18	18	18	18	22	22
J	634	684	734	784	834	884	934	984	1034	1084	1134	1184	1234	1284	1334	1384	1434	1484	1534	1584	1634	1684	1734	1784	1834	1884
R	330	366	384	402	438	456	492	510	528	564	582	618	636	654	690	708	744	762	780	816	834	852	888	906	942	960

น้ำหนักแยกตามสโตรค

สโตรค	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800
น้ำหนัก (กก.)	17.0	17.6	18.2	18.8	19.4	20.0	20.6	21.2	21.8	22.4	23.0	23.6	24.2	24.8	25.4	26.0	26.6	27.1	27.7	28.4	28.6	29.2	29.8	30.4	31.0	31.6

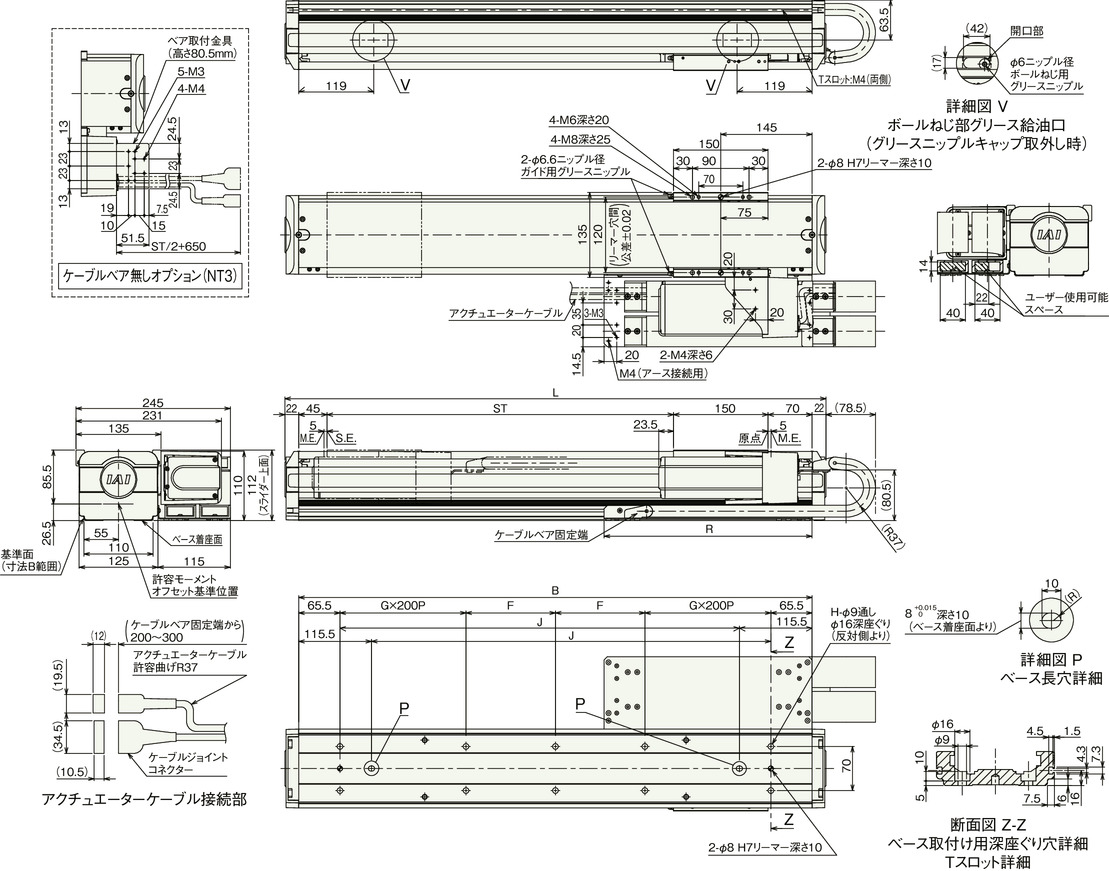

NSA-MXMS_ ทิศทางการติดตั้งรางกระดูกงูสำหรับผู้ใช้งาน (มาตรฐาน/UM3)

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

　รายละเอียดของสายเคเบิลโปรดดูที่หน้า 70

ขนาดแยกตามสโตรค

สโตรค	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800
L	859	909	959	1009	1059	1109	1159	1209	1259	1309	1359	1409	1459	1509	1559	1609	1659	1709	1759	1809	1859	1909	1959	2009	2059	2109
B	815	865	915	965	1015	1065	1115	1165	1215	1265	1315	1365	1415	1465	1515	1565	1615	1665	1715	1765	1815	1865	1915	1965	2015	2065
F	142	167	192	217	242	267	292	317	142	167	192	217	242	267	292	317	142	167	192	217	242	267	292	317	142	167
G	1	1	1	1	1	1	1	1	2	2	2	2	2	2	2	2	3	3	3	3	3	3	3	3	4	4
H	10	10	10	10	10	10	10	10	14	14	14	14	14	14	14	14	18	18	18	18	18	18	18	18	22	22
J	634	684	734	784	834	884	934	984	1034	1084	1134	1184	1234	1284	1334	1384	1434	1484	1534	1584	1634	1684	1734	1784	1834	1884
R	330	366	384	402	438	456	492	510	528	564	582	618	636	654	690	708	744	762	780	816	834	852	888	906	942	960

น้ำหนักแยกตามสโตรค

สโตรค		550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800
น้ำหนัก (กก.)	มีพร้อมรางกระดูกงูสำหรับผู้ใช้งาน	17.3	17.9	18.6	19.2	19.8	20.4	21.1	21.7	22.3	22.9	23.5	24.2	24.8	25.4	26.0	26.6	27.2	27.9	28.5	29.1	29.4	30.0	30.7	31.3	31.9	32.5
น้ำหนัก (กก.)	ไม่มีรางกระดูกงู	16.5	17.1	17.7	18.2	18.8	19.4	20.0	20.5	21.1	21.6	22.2	22.8	23.3	23.9	24.5	25.0	25.6	26.1	26.7	27.3	27.3	27.9	28.5	29.0	29.6	30.1

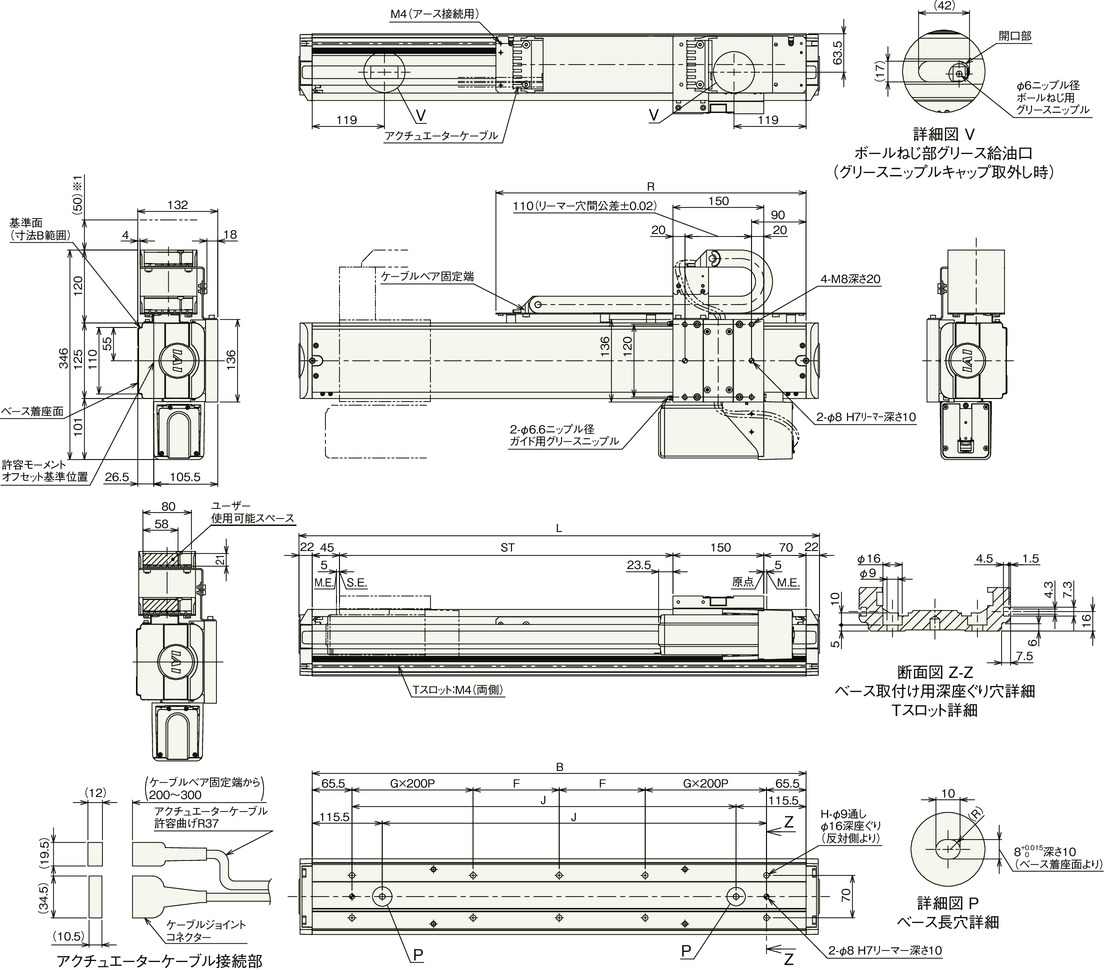

NSA-MXMS_ ทิศทางการติดตั้งรางกระดูกงูส่วนขยาย (มาตรฐานแนวนอน/ET5)

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

*1 รางกระดูกงูอาจเกิดการพองตัวได้ โปรดเว้นพื้นที่เผื่อไว้ด้วย

　รายละเอียดของสายเคเบิลโปรดดูที่หน้า 70

ขนาดแยกตามสโตรค

สโตรค	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800
L	859	909	959	1009	1059	1109	1159	1209	1259	1309	1359	1409	1459	1509	1559	1609	1659	1709	1759	1809	1859	1909	1959	2009	2059	2109
B	815	865	915	965	1015	1065	1115	1165	1215	1265	1315	1365	1415	1465	1515	1565	1615	1665	1715	1765	1815	1865	1915	1965	2015	2065
F	142	167	192	217	242	267	292	317	142	167	192	217	242	267	292	317	142	167	192	217	242	267	292	317	142	167
G	1	1	1	1	1	1	1	1	2	2	2	2	2	2	2	2	3	3	3	3	3	3	3	3	4	4
H	10	10	10	10	10	10	10	10	14	14	14	14	14	14	14	14	18	18	18	18	18	18	18	18	22	22
J	634	684	734	784	834	884	934	984	1034	1084	1134	1184	1234	1284	1334	1384	1434	1484	1534	1584	1634	1684	1734	1784	1834	1884
R	512	537	561	587	612	637	661	686	713	737	761	788	812	836	860	887	911	938	962	986	1013	1037	1061	1086	1112	1136

น้ำหนักแยกตามสโตรค

สโตรค	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800
น้ำหนัก (กก.)	18.0	19.3	19.9	20.6	21.1	21.7	22.3	23.0	23.6	24.3	24.9	25.5	26.2	26.7	27.3	28.0	28.6	29.2	29.9	30.5	31.2	31.8	32.4	33.0	33.6	34.2

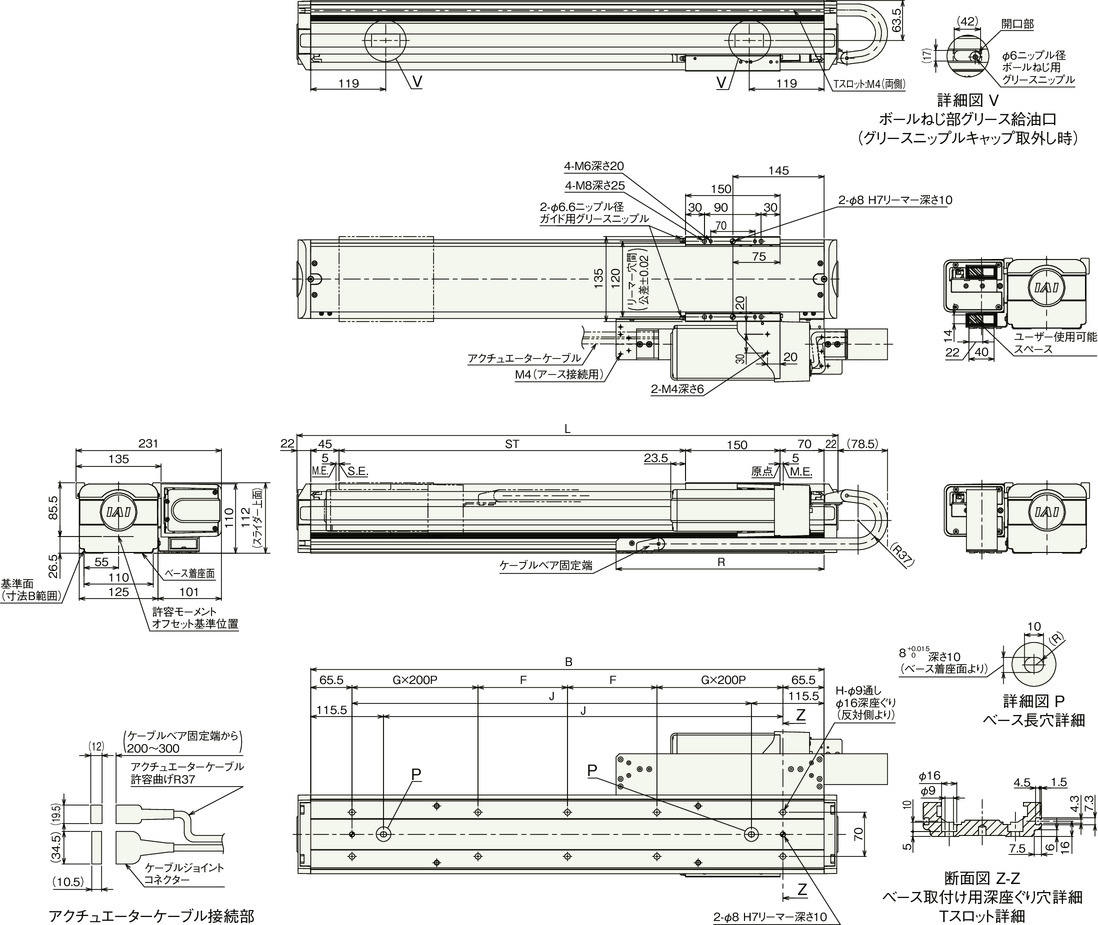

NSA-MXMS_ ทิศทางการติดตั้งรางกระดูกงูส่วนขยาย (มาตรฐานแบบห้อยแขวน/ET7)

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

　รายละเอียดของสายเคเบิลโปรดดูที่หน้า 70

ขนาดแยกตามสโตรค

สโตรค	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800
L	859	909	959	1009	1059	1109	1159	1209	1259	1309	1359	1409	1459	1509	1559	1609	1659	1709	1759	1809	1859	1909	1959	2009	2059	2109
B	815	865	915	965	1015	1065	1115	1165	1215	1265	1315	1365	1415	1465	1515	1565	1615	1665	1715	1765	1815	1865	1915	1965	2015	2065
F	142	167	192	217	242	267	292	317	142	167	192	217	242	267	292	317	142	167	192	217	242	267	292	317	142	167
G	1	1	1	1	1	1	1	1	2	2	2	2	2	2	2	2	3	3	3	3	3	3	3	3	4	4
H	10	10	10	10	10	10	10	10	14	14	14	14	14	14	14	14	18	18	18	18	18	18	18	18	22	22
J	634	684	734	784	834	884	934	984	1034	1084	1134	1184	1234	1284	1334	1384	1434	1484	1534	1584	1634	1684	1734	1784	1834	1884
R	500	525	549	575	600	625	649	675	701	725	749	776	800	824	848	875	899	926	950	974	1001	1025	1049	1074	1100	1124
S	25	22.5	24.5	22.5	25	22.5	24.5	22.5	28	25	22	28	25	22	26.5	25	22	28	25	22	25.5	25	24.5	24.5	25	24.5
W	2	2	2	2	2	2	2	2	3	3	3	3	3	3	3	3	3	3	3	3	5	5	5	5	5	5
X	3	3	3	3	3	3	3	3	4	4	4	4	4	4	4	4	4	4	4	4	6	6	6	6	6	6
Y	225	240	250	265	275	290	300	315	215	225	235	240	250	260	265	275	285	290	300	310	190	195	200	205	210	215

น้ำหนักแยกตามสโตรค

สโตรค	550	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800
น้ำหนัก (กก.)	18.6	19.3	19.9	20.6	21.1	21.7	22.3	23.0	23.6	24.3	24.9	25.5	26.2	26.7	27.3	28.0	28.6	29.2	29.9	30.5	31.2	31.8	32.4	33.0	33.6	34.2
