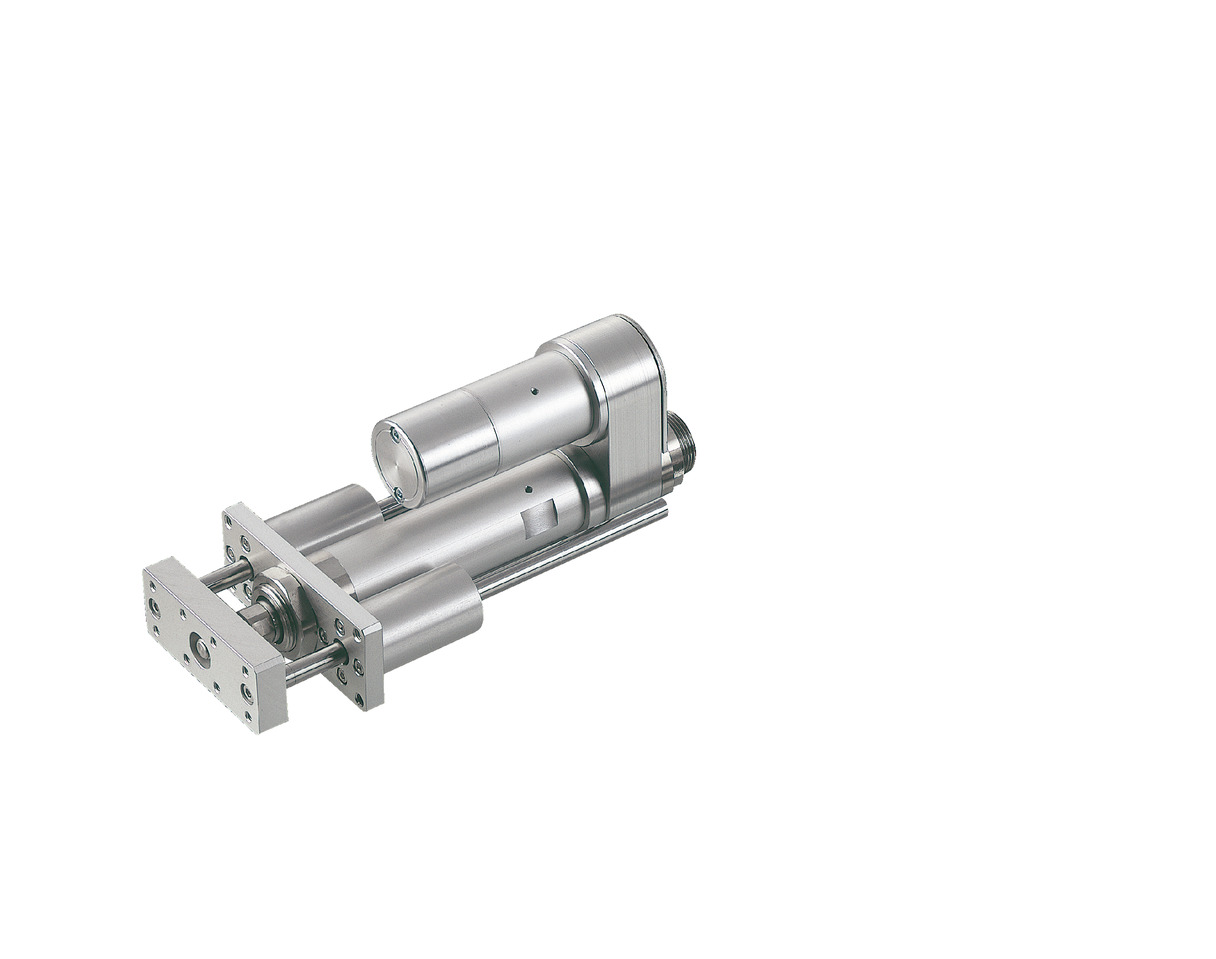

RCA-RGD4R

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

สเปคของแอคชูเอเตอร์

รูปแบบเอาท์พุทมอเตอร์
(วัตต์)		ระยะ
Lead (มม.)		น้ำหนักขนย้ายสูงสุดพิกัดแรงผลัก
(นิวตัน)		สโตรค
(มม.)
แนวนอน (กก.)แนวตั้ง (กก.)
RCA-RGD4R-①-20-12-②-③-④-⑤20123.00.518.950 - 300
(ทุกๆ 50 มม.)
RCA-RGD4R-①-20-6-②-③-④-⑤66.01.537.7
RCA-RGD4R-①-20-3-②-③-④-⑤312.03.575.4
RCA-RGD4R-①-30-12-②-③-④-⑤30124.01.028.3
RCA-RGD4R-①-30-6-②-③-④-⑤69.02.556.6
RCA-RGD4R-①-30-3-②-③-④-⑤318.06.0113.1

อธิบายสัญลักษณ์ 1 ประเภทของเอนโค้ดเดอร์ 2 สโตรค 3 คอนโทรลเลอร์ที่ใช้ด้วยกันได้ 4 ความยาวสายเคเบิล 5 อุปกรณ์เสริม

สโตรค
Lead		50 - 300
(ทุกๆ 50 มม.)
12600
6300
3150

(หน่วยเป็น มม./วินาที)

สเปคแบบเพิ่มค่า

รายการเนื้อหา
รูปแบบการขับเคลื่อนบอลสกรู φ10 มม.แบบรีด (rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.02 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.1 มม.
เส้นผ่านศก. ของก้าน (Rod)φ20 มม.
ความแม่นยำในการหมุนของก้าน (Rod)±0.05 องศา
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อรูปลักษณ์ภายนอกจำนวนแกนที่
เชื่อมต่อได้สูงสุด		แรงดันไฟจ่ายเข้าเครื่องรูปแบบการควบคุมจำนวนจุดที่กำหนดตำแหน่งสูงสุด
ชุดกำหนดตำแหน่งแถวพัลส์โปรแกรมเน็ตเวิร์ค *เลือก
DVCCCIEPRCNMLML3ECEPPRTSSNECM
ACON-CB/CGB1DC24V●
*เลือก		●
*เลือก		－●●●●●●●●●●－－512
(สเปคเน็ตเวิร์คคือ 768)
ACON-CYB/PLB/POB1●
*เลือก		●
*เลือก		－－－－－－－－－－－－－64
ASEL-CS2●－●●●－●－－－－●－－－1500
MCON-C/CG8－－－●●●●●－●●●●●●256
MCON-LC/LCG6－－●●●－●●－－●●●－－256
RCON16－－－●●●●－－－●●●－－128

(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13

(ข้อควรระวัง) แอคชูเอเตอร์แบบ Absolute จะไม่สามารถเชื่อมต่อได้กับ RCON

มาตรฐานต่างประเทศ

คุณสมบัติ

ข้อควรระวังในการเลือก

(1) น้ำหนักขนย้ายคือค่าเมื่อทำงานที่ความเร็วเร่งเท่ากับ 0.3G (Lead 2.5 เท่ากับ 0.2G) และนับเป็นค่าสูงสุดของความเร็วเร่ง
(2) มาตรฐานของ Duty ที่ใช้จะเปลี่ยนไปตามเงื่อนไขการทำงาน (น้ำหนักเคลื่อนที่, ความเร็วเร่ง-ลด เป็นต้น) รายละเอียดโปรดดูที่หน้า 1-448
(3) น้ำหนักขนย้ายในแนวนอน หมายถึง ค่าตัวเลขกรณีที่มีการใช้ไกด์จากภายนอกร่วม และไม่มีแรงจากภายนอกมากระทำนอกเหนือจากในทิศทางเคลื่อนที่ น้ำหนักที่สามารถใช้ได้กับตัวไกด์เสริม โปรดอ้างอิงที่หน้า 1-512
(4) คอนโทรลเลอร์ที่จะนำมาใช้ หากเป็นสเปค Absolute จะใช้ได้แค่ ACON-CB/CGB, ASEL เท่านั้น ส่วน Absolute อย่างง่ายจะใช้สเปคแบบเพิ่มค่า
(5) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-379
(6) ตอนเชื่อมต่อ RCON จะต้องใช้ชุดแปลง (Convert unit) หรือสายเคเบิลแปลง (Convert Cable) โปรดศึกษารายละเอียดเพิ่มเติมได้จากโฮมเพจ

กลับหน้าบนสุด

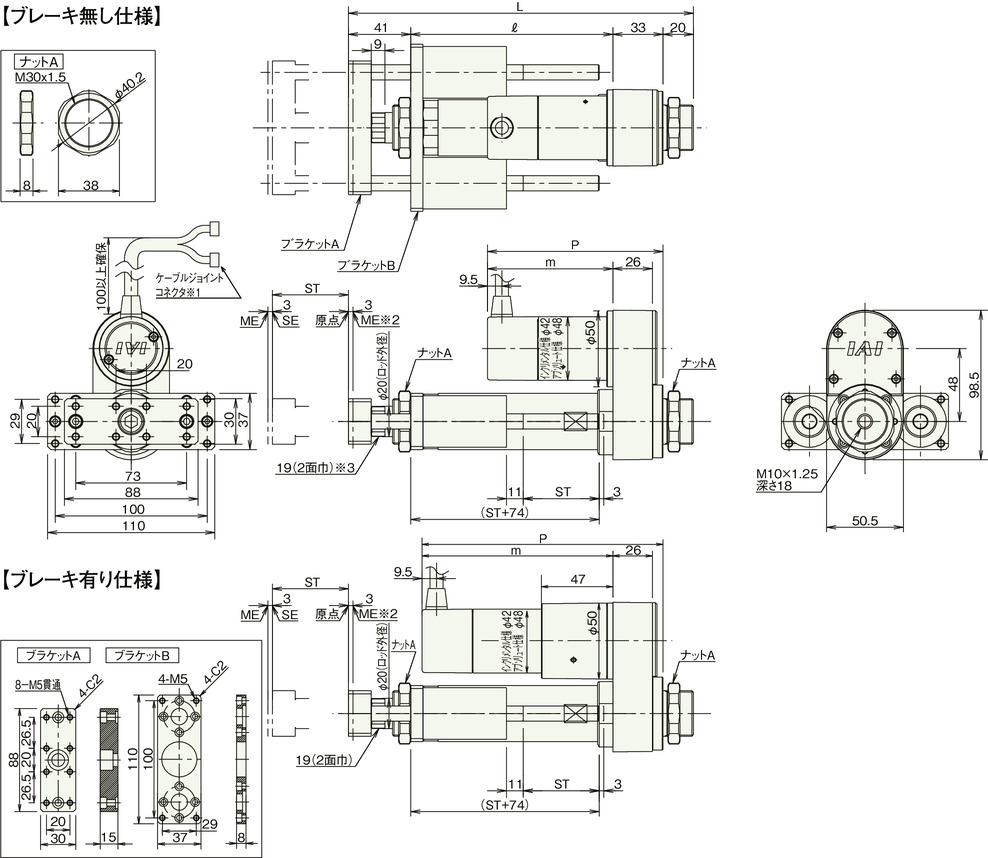

ภาพร่างแสดงขนาด

ST : สโตรค

ME : เมคคานิคัลเอน

SE : สโตรคเอน

*1 เชื่อมต่อมอเตอร์และเอนโค้ดเดอร์ รายละเอียดของสายเคเบิล โปรดดูที่หน้า 1-293

*2 กรณีเคลื่อนที่กลับตำแหน่งเริ่มต้น ก้าน (Rod) จะเคลื่อนที่ไปถึง ME โปรดระวังการชนกับวัตถุโดยรอบ

*3 ทิศทางผิวหน้าของ Width across flats จะแตกต่างกันไปตามผลิตภัณฑ์

RCA-RGD4R (ไม่มีเบรค)

สโตรค50100150200250300
L20Wแบบเพิ่มค่า (Incremental)227277327377427477
แบบสัมบูรณ์227277327377427477
30Wแบบเพิ่มค่า (Incremental)227277327377427477
แบบสัมบูรณ์227277327377427477
ℓ133183233283333383
m20Wแบบเพิ่มค่า (Incremental)67.5
แบบสัมบูรณ์80.5
30Wแบบเพิ่มค่า (Incremental)82.5
แบบสัมบูรณ์95.5
P20Wแบบเพิ่มค่า (Incremental)100.5
แบบสัมบูรณ์113.5
30Wแบบเพิ่มค่า (Incremental)115.5
แบบสัมบูรณ์128.5
น้ำหนัก (กก.)1.92.22.32.62.73.0

RCA-RGD4R (มีเบรค)

สโตรค50100150200250300
L20Wแบบเพิ่มค่า (Incremental)227277327377427477
แบบสัมบูรณ์227277327377427477
30Wแบบเพิ่มค่า (Incremental)227277327377427477
แบบสัมบูรณ์227277327377427477
ℓ133183233283333383
m20Wแบบเพิ่มค่า (Incremental)110.5
แบบสัมบูรณ์123.5
30Wแบบเพิ่มค่า (Incremental)125.5
แบบสัมบูรณ์138.5
P20Wแบบเพิ่มค่า (Incremental)143.5
แบบสัมบูรณ์156.5
30Wแบบเพิ่มค่า (Incremental)158.5
แบบสัมบูรณ์171.5
น้ำหนัก (กก.)2.12.42.52.82.93.2
