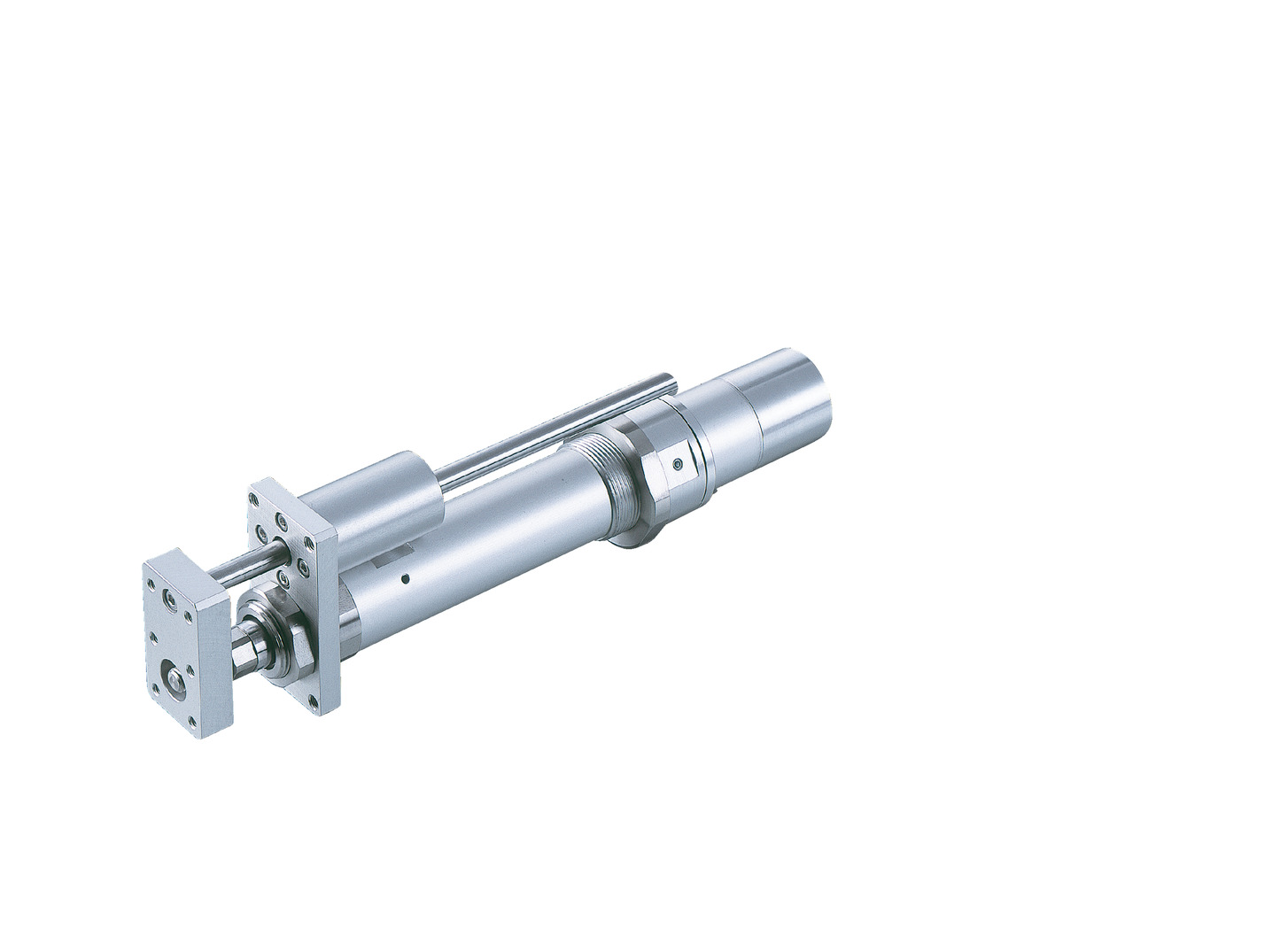

RCA-RGS4D

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

สเปคของแอคชูเอเตอร์

รูปแบบเอาท์พุทมอเตอร์
(วัตต์)		ระยะ
Lead (มม.)		น้ำหนักขนย้ายสูงสุดพิกัดแรงผลัก
(นิวตัน)		สโตรค
(มม.)
แนวนอน (กก.)แนวตั้ง (กก.)
RCA-RGS4D-①-20-12-②-③-④-⑤20123.00.518.950 - 300
(ทุกๆ 50 มม.)
RCA-RGS4D-①-20-6-②-③-④-⑤66.01.537.7
RCA-RGS4D-①-20-3-②-③-④-⑤312.03.575.4
RCA-RGS4D-①-30-12-②-③-④-⑤30124.01.028.3
RCA-RGS4D-①-30-6-②-③-④-⑤69.02.556.6
RCA-RGS4D-①-30-3-②-③-④-⑤318.06.0113.1

อธิบายสัญลักษณ์ 1 ประเภทของเอนโค้ดเดอร์ 2 สโตรค 3 คอนโทรลเลอร์ที่ใช้ด้วยกันได้ 4 ความยาวสายเคเบิล 5 อุปกรณ์เสริม

สโตรค
Lead		50 - 300
(ทุกๆ 50 มม.)
12600
6300
3150

(หน่วยเป็น มม./วินาที)

สเปคแบบเพิ่มค่า

รายการเนื้อหา
รูปแบบการขับเคลื่อนบอลสกรู φ10 มม.แบบรีด (rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.02 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.1 มม.
เส้นผ่านศก. ของก้าน (Rod)φ20 มม.
ความแม่นยำในการหมุนของก้าน (Rod)±0.05 องศา
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้0-40, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อรูปลักษณ์ภายนอกจำนวนแกนที่
เชื่อมต่อได้สูงสุด		แรงดันไฟจ่ายเข้าเครื่องรูปแบบการควบคุมจำนวนจุดที่กำหนดตำแหน่งสูงสุด
ชุดกำหนดตำแหน่งแถวพัลส์โปรแกรมเน็ตเวิร์ค *เลือก
DVCCCIEPRCNMLML3ECEPPRTSSNECM
ACON-CB/CGB1DC24V●
*เลือก		●
*เลือก		－●●●●●●●●●●－－512
(สเปคเน็ตเวิร์คคือ 768)
ACON-CYB/PLB/POB1●
*เลือก		●
*เลือก		－－－－－－－－－－－－－64
ASEL-CS2●－●●●－●－－－－●－－－1500
MCON-C/CG8－－－●●●●●－●●●●●●256
MCON-LC/LCG6－－●●●－●●－－●●●－－256
RCON16－－－●●●●－－－●●●－－128

(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13

(ข้อควรระวัง) แอคชูเอเตอร์แบบ Absolute จะไม่สามารถเชื่อมต่อได้กับ RCON

มาตรฐานต่างประเทศ

คุณสมบัติ

ข้อควรระวังในการเลือก

(1) น้ำหนักขนย้าย หมายถึง ค่าตัวเลขเมื่อใช้งานด้วยความเร็วเร่งที่ 0.3G (Lead 3 คือ 0.2G) และความเร็วเร่งเป็นค่าสูงสุด
(2) มาตรฐานของ Duty ที่ใช้จะเปลี่ยนไปตามเงื่อนไขการทำงาน (น้ำหนักเคลื่อนที่, ความเร็วเร่ง-ลด เป็นต้น) รายละเอียดโปรดดูที่หน้า 1-448
(3) น้ำหนักขนย้ายในแนวนอน หมายถึง ค่าตัวเลขกรณีที่มีการใช้ไกด์จากภายนอกร่วม น้ำหนักที่สามารถใช้ได้กับตัวไกด์เสริม โปรดอ้างอิงที่หน้า 1-512
(4) คอนโทรลเลอร์ที่จะนำมาใช้ หากเป็นสเปค Absolute จะใช้ได้แค่ ACON-CB/CGB, ASEL เท่านั้น ส่วน Absolute อย่างง่ายจะใช้สเปคแบบเพิ่มค่า
(5) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-379
(6) ตอนเชื่อมต่อ RCON จะต้องใช้ชุดแปลง (Convert unit) หรือสายเคเบิลแปลง (Convert Cable) โปรดศึกษารายละเอียดเพิ่มเติมได้จากโฮมเพจ

กลับหน้าบนสุด

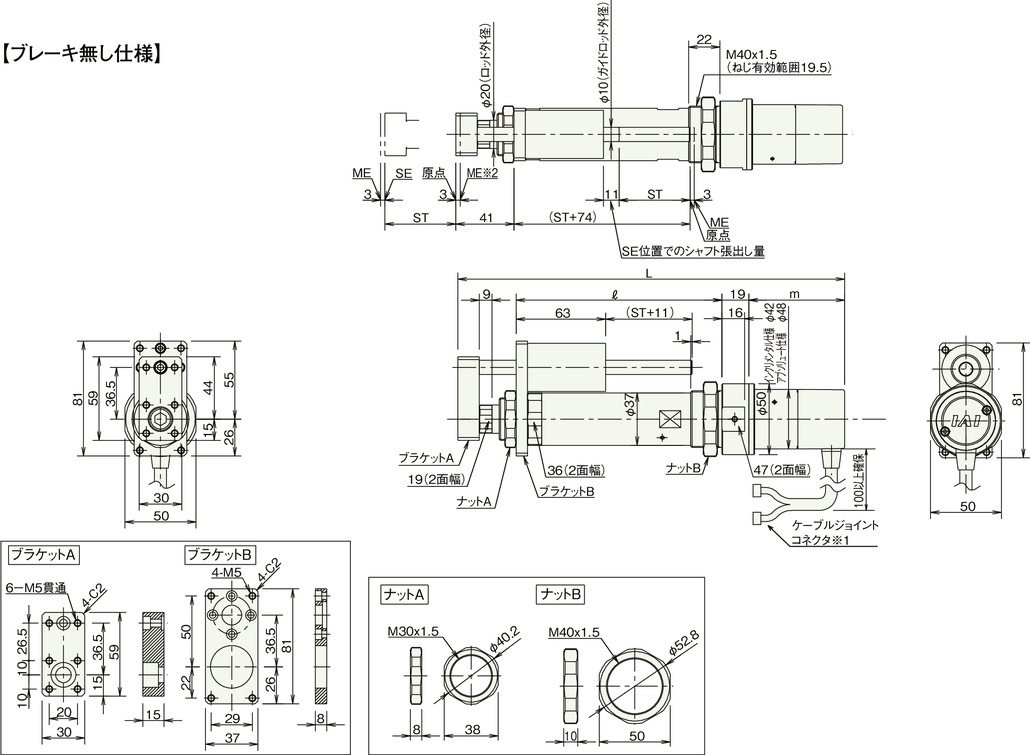

ภาพร่างแสดงขนาด

ST : สโตรค

ME : เมคคานิคัลเอน

SE : สโตรคเอน

*1 เชื่อมต่อมอเตอร์และเอนโค้ดเดอร์ รายละเอียดของสายเคเบิล โปรดดูที่หน้า 1-293

*2 กรณีเคลื่อนที่กลับตำแหน่งเริ่มต้น ก้าน (Rod) จะเคลื่อนที่ไปถึง ME โปรดระวังการชนกับวัตถุโดยรอบ

(ข้อควรระวัง) รุ่น RCA-RGS4D จะไม่มีการตั้งค่าเบรค

RCA-RGS4D (ไม่มีเบรค)

สโตรค50100150200250300
L20Wแบบเพิ่มค่า (Incremental)250.5300.5350.5400.5450.5500.5
แบบสัมบูรณ์263.5313.5363.5413.5463.5513.5
30Wแบบเพิ่มค่า (Incremental)265.5315.5365.5415.5465.5515.5
แบบสัมบูรณ์278.5328.5378.5428.5478.5528.5
ℓ145195245295345395
m20Wแบบเพิ่มค่า (Incremental)45.5
แบบสัมบูรณ์58.5
30Wแบบเพิ่มค่า (Incremental)60.5
แบบสัมบูรณ์73.5
น้ำหนัก (กก.)1.31.51.71.92.12.3
