RCA-SA6R

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

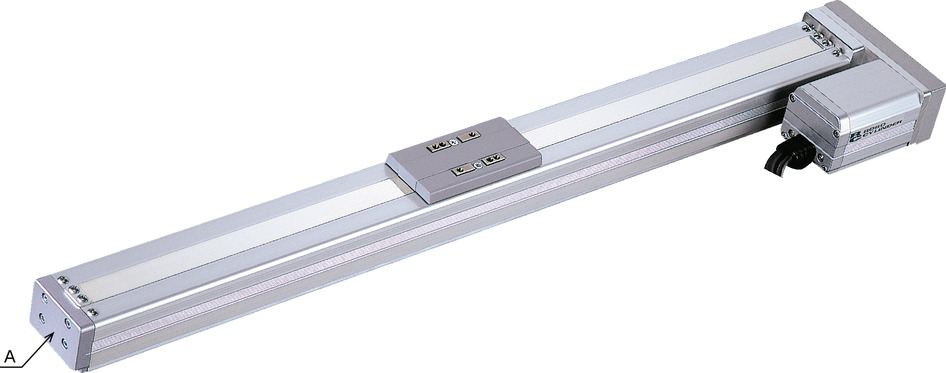

(หมายเหตุ) รูปภาพด้านบนเป็นสเปคที่มอเตอร์หมุนกลับทางซ้าย (ML) ผลิตภัณฑ์มีการกรีดรอยบาก (อ้างอิง "ดรอว์อิ้งแสดงขนาดมิติ") มาให้สำหรับใช้ปรับตำแหน่งสไลเดอร์ที่บริเวณส่วน A ตามภาพด้านบน

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Ball screw lead (มม.)	12	6	3
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	6	12	18
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	800	400	200
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3	0.2
		ความเร็วเร่ง-ลดสูงสุด (G)	0.3	0.3	0.2
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	1.5	3	6
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	800	400	200
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3	0.2
		ความเร็วเร่ง-ลดสูงสุด (G)	0.3	0.3	0.2
แรงผลัก		พิกัดแรงผลัก (N)	24.2	48.4	96.8
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
เบรก		แรง Hold ของเบรก (kgf)	1.5	3	6
สโตรค		สโตรคต่ำสุด (มม.)	50	50	50
		สโตรคสูงสุด (มม.)	600	600	600
		ระยะ Pitch ของสโตรค (มม.)	50	50	50

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรู φ10 มม.แบบรีด (rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.02 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.1 มม.
ฐาน	วัสดุ : อะลูมิเนียม ชุบอะลูมิเนียมสีขาว
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต	Ma：38N･m
	Mb：54N･m
	Mc：81N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 2)	Ma：11N･m
	Mb：16N･m
	Mc：24N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน Max85% RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	IP20
ทนการสั่นสะเทือน - ทนการกระแทก	ไม่เกิน 4.9m/s² 100Hz
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	เซอร์โวมอเตอร์ AC
ชนิดเอนโค้ดเดอร์	ไร้แบตเตอรี่แบบสัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์	16384 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 2) กรณีที่พิกัดอายุการใช้งานมาตรฐานเท่ากับ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง

　โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้ที่หน้า 1-360

ทิศทางโมเมนต์ชนิดสไลเดอร์

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

Stroke lead	50 - 450 (ทุกๆ 50 มม.)	500 (มม.)	550 (มม.)	600 (มม.)
12	800	760	640	540
6	400	380	320	270
3	200	190	160	135

น้ำหนักขนย้ายและความเร็วเร่งลดตอน Off-board tuning

	Lead	น้ำหนักขนย้ายแยกตามความเร็วเร่ง (กก.)																				ความเร็วสูงสุด (มม./วินาที)
	Lead	0.1G	0.2G	0.3G	0.4G	0.5G	0.6G	0.7G	0.8G	0.9G	1.0G	1.1G	1.2G	1.3G	1.4G	1.5G	1.6G	1.7G	1.8G	1.9G	2.0G	มาตรฐาน	หลัง tuning
แนวนอน	12	7.8	6.9	6	4	3	2	1.5	1													800	800
	6	15.5	13.8	12	9	7	5.5															400	400
	3	23.5	18	5.5																		200	200
แนวตั้ง	12	1.5	1.5	1.5	1	0.7	0.55	0.45	0.35													800	800
	6	3	3	3	2	1.5	1															400	400
	3	6	6	1.6																		200	200

น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกนที่ เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม															จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
ACON-CB/CGB	1	DC24V	● *เลือก	● *เลือก	－	●	●	●	●	●	●	●	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
ACON-CYB/PLB/POB	1		● *เลือก	● *เลือก	－	－	－	－	－	－	－	－	－	－	－	－	－	64
ASEL-CS	2		●	－	●	●	●	－	●	－	－	－	－	●	－	－	－	1500
MCON-C/CG	8		－	－	－	●	●	●	●	●	－	●	●	●	●	●	●	256
MCON-LC/LCG	6		－	－	●	●	●	－	●	●	－	－	●	●	●	－	－	256
RCON	16		－	－	－	●	●	●	●	－	－	－	●	●	●	－	－	128

(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13

มาตรฐานต่างประเทศ

คุณสมบัติ

ข้อควรระวังในการเลือก

(1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุน (ที่สูง) อาจทำให้บอลสกรูเสียหาย โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก "สโตรคและความเร็วสูงสุด"
(2) น้ำหนักขนย้ายเป็นค่าเมื่อทำงานด้วยความเร็วเร่งเท่ากับ 0.3G (Lead 3 เท่ากับ 0.2G) เป็นค่าความเร็วเร่งสูงสุด
(3) มาตรฐานของ Duty ที่ใช้งานได้เปลี่ยนแปลงไปตามเงื่อนไขการทำงาน (น้ำหนักเคลื่อนย้าย, ความเร็วเร่งลด เป็นต้น) รายละเอียดโปรดดูที่หน้า 1-448
(4) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-379
(5) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 220 มม. ความยาวของโหลดที่ยื่น โปรดดูภาพประกอบที่หน้า 1-104
(6) ตอนเชื่อมต่อ RCON จะต้องใช้ชุดแปลง (Convert unit) หรือสายเคเบิลแปลง (Convert Cable) โปรดศึกษารายละเอียดเพิ่มเติมได้จากโฮมเพจ

กลับหน้าบนสุด

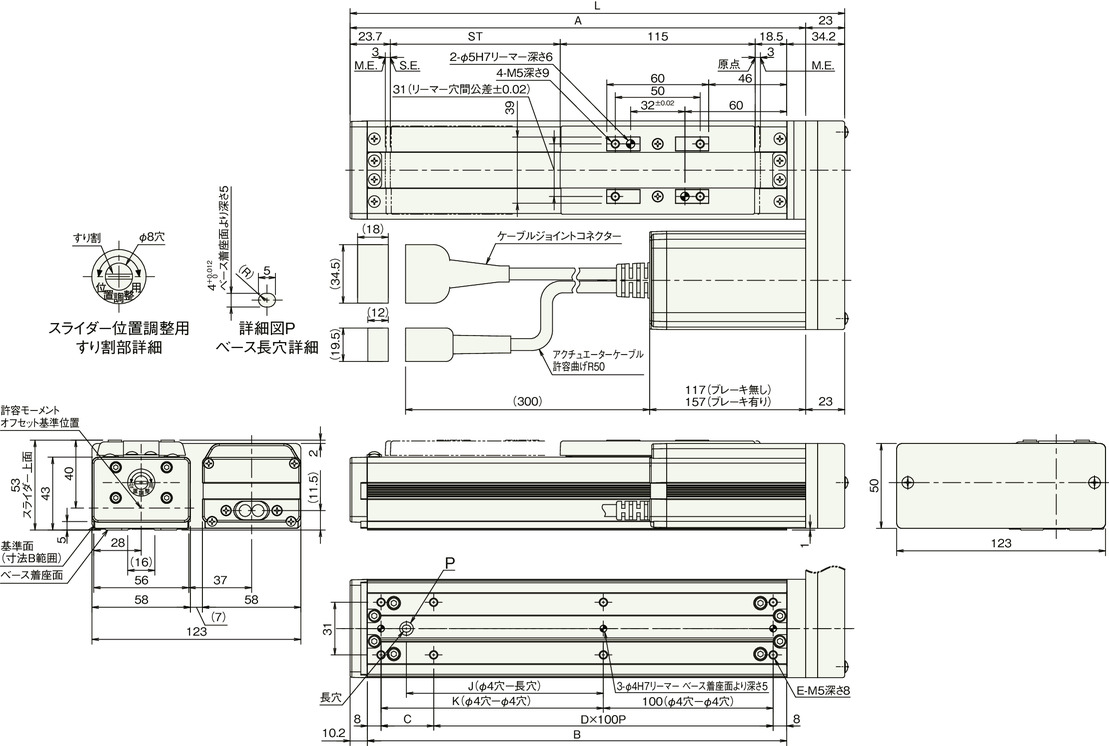

ภาพร่างแสดงขนาด

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

(หมายเหตุ) ต่อมอเตอร์และเสียบสายเคเบิลของเอนโค้ดเดอร์เข้ากับคอนเน็คเตอร์เชื่อมต่อสายเคเบิล รายละเอียดของสายเคเบิล โปรดดูที่หน้า 1-293

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับสิ่งของโดยรอบบริเวณนั้น

ขนาดแยกตามสโตรค

สโตรค	50	100	150	200	250	300	350	400	450	500	550	600
L	241.4	291.4	341.4	391.4	441.4	491.4	541.4	591.4	641.4	691.4	741.4	791.4
A	218.4	268.4	318.4	368.4	418.4	468.4	518.4	568.4	618.4	668.4	718.4	768.4
B	197	247	297	347	397	447	497	547	597	647	697	747
C	81	31	81	31	81	31	81	31	81	31	81	31
D	1	2	2	3	3	4	4	5	5	6	6	7
E	6	8	8	10	10	12	12	14	14	16	16	18
J	66	116	166	216	266	316	366	416	466	516	566	616
K	81	131	181	231	281	331	381	431	481	531	581	631

น้ำหนักแยกตามสโตรค

สโตรค		50	100	150	200	250	300	350	400	450	500	550	600
น้ำหนัก (กก.)	ไม่มีเบรก	1.7	1.9	2.1	2.3	2.5	2.7	2.9	3.1	3.3	3.5	3.7	3.9
น้ำหนัก (กก.)	มีเบรก	2.0	2.2	2.4	2.6	2.8	3.0	3.2	3.4	3.6	3.8	4.0	4.2
