คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | |||||||
|---|---|---|---|---|---|---|---|---|
| ประเภทเกลียวนำ | บอลสกรู | สกรูสไลด์ | ||||||
| Lead | ระยะ Lead (มม.) | 4 | 2 | 1 | 4 | 2 | 1 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 0.75 | 1.5 | 3 | 0.25 | 0.5 | 1 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 200 | 100 | 50 | 200 | 100 | 50 | |
| พิกัดอัตราเร่ง (G) | 0.3 | 0.3 | 0.2 | 0.2 | 0.2 | 0.2 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.3 | 0.3 | 0.2 | 0.2 | 0.2 | 0.2 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 0.25 | 0.5 | 1 | 0.125 | 0.25 | 0.5 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 200 | 100 | 50 | 200 | 100 | 50 | |
| พิกัดอัตราเร่ง (G) | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | ||
| แรงผลัก | พิกัดแรงผลักตอนกดชิ้นงาน (N) | 42.7 | 85.5 | 170.9 | 25.1 | 50.3 | 100.5 | |
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | ||||||
| แรง Hold ของเบรก (kgf) | 0.25 | 0.5 | 1 | 0.125 | 0.25 | 0.5 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 30 | 30 | 30 | 30 | 30 | 30 | |
| สโตรคสูงสุด (มม.) | 50 | 50 | 50 | 50 | 50 | 50 | ||
| ระยะ Pitch ของสโตรค (มม.) | 20 | 20 | 20 | 20 | 20 | 20 | ||
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู / สกรูสไลด์ φ4 มม. แบบรีด C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | บอลสกรู : ±0.02 มม. สกรูสไลด์ : ±0.05 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | บอลสกรู : ไม่เกิน 0.1 มม. / สกรูสไลด์ : ไม่เกิน 0.3 มม. (ค่าเริ่มต้น) |
| ความแม่นยำในการหมุนของก้าน (Rod) | － |
| อายุการใช้งานเคลื่อนที่ | บอลสกรู : Lead 1 3000 กม. หรือ 50 ล้าน ไป-กลับ / Lead 2, 4 5000 กม. หรือ 50 ล้าน ไป-กลับ สกรูสไลด์ : แนวนอน 10 ล้าน ไป-กลับ แนวตั้ง 5 ล้าน ไป-กลับ |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน Max85% RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | IP20 |
| ทนการสั่นสะเทือน - ทนการกระแทก | ไม่เกิน 4.9m/s2 100Hz |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | เซอร์โวมอเตอร์ AC |
| ชนิดเอนโค้ดเดอร์ | แบบเพิ่มค่า (Incremental) |
| จำนวนพัลส์เอนโค้ดเดอร์ | 1048 พัลส์ / รอบ |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| สโตรค Lead | 30 (มม.) | 50 (มม.) | |
|---|---|---|---|
| บอลสกรู | 4 | 200 | |
| 2 | 100 | ||
| 1 | 50 | ||
| สกรูสไลด์ | 4 | 200 | |
| 2 | 100 | ||
| 1 | 50 | ||
คอนโทรลเลอร์ที่ใช้ได้
แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน
| ชื่อ | รูปลักษณ์ภายนอก | จำนวนแกนที่ เชื่อมต่อได้สูงสุด | แรงดันไฟจ่ายเข้าเครื่อง | รูปแบบการควบคุม | จำนวนจุดที่กำหนดตำแหน่งสูงสุด | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ชุดกำหนดตำแหน่ง | แถวพัลส์ | โปรแกรม | เน็ตเวิร์ค *เลือก | ||||||||||||||||
| DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
| ACON-CB/CGB |  | 1 | DC24V | ● *เลือก | ● *เลือก | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (สเปคเน็ตเวิร์คคือ 768) |
| ACON-CYB/PLB/POB |  | 1 | ● *เลือก | ● *เลือก | － | － | － | － | － | － | － | － | － | － | － | － | － | 64 | |
| ASEL-CS |  | 2 | ● | － | ● | ● | ● | － | ● | － | － | － | － | ● | － | － | － | 1500 | |
| MCON-C/CG |  | 8 | － | － | － | ● | ● | ● | ● | ● | － | ● | ● | ● | ● | ● | ● | 256 | |
| MCON-LC/LCG |  | 6 | － | － | ● | ● | ● | － | ● | ● | － | － | ● | ● | ● | － | － | 256 | |
| RCON |  | 16 | － | － | － | ● | ● | ● | ● | － | － | － | ● | ● | ● | － | － | 128 | |
(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13
มาตรฐานต่างประเทศ
คุณสมบัติ
ข้อควรระวังในการเลือก
 | (1) เนื่องจากสกรูนำไม่ได้มาพร้อมกลไกหยุดการหมุน ตอนใช้งานโปรดเพิ่มกลไกหยุดการหมุน เช่น เสริมไกด์ที่ส่วนปลายของสกรูนำ (หากไม่มีตัวหยุดการหมุน สกรูนำจะหมุนทำให้เคลื่อนที่ไปหน้า-หลังไม่ได้) และตอนที่เชื่อมกลไกหยุดการหมุนเข้ากับก้าน (Rod) โปรดอย่าใช้ Floating Joint ต่างๆ วิธีการติดตั้ง โปรดตรวจสอบเงื่อนไขต่างๆ ที่หน้า 1-387 (2) น้ำหนักขนย้ายในแนวนอน หมายถึง ค่าตัวเลขกรณีที่มีการใช้ไกด์จากภายนอกร่วม (3) น้ำหนักขนย้ายคือค่าตัวเลขเมื่อทำงานด้วยความเร็วเร่งที่ 0.3G (Lead 1 และใช้งานแนวตั้ง, สเปคแบบสกรูสไลด์ 0.2G) และความเร็วเร่งเป็นค่าสูงสุด (4) Duty ทั่วไปที่สามารถใช้งานได้จะเปลี่ยนไปตามเงื่อนไขการทำงาน (น้ำหนักสิ่งของที่ขนย้าย, ความเร็วเร่งลด เป็นต้น) รายละเอียดโปรดดูที่หน้า 1-448 (5) อย่าให้มีแรงอื่นจากภายนอกที่นอกเหนือไปจากแรงในทิศทางเคลื่อนที่ของก้าน (Rod) มากระทำกับก้าน (Rod) (6) กรณีใช้งานด้วย Absolute อย่างง่าย ช่องชนิดของเอนโค้ดเดอร์ในรายการรุ่นโมเดลก็ยังเป็น "I" (7) จะต้องใช้ความระมัดระวังแยกตามลักษณะการติดตั้ง รายละเอียดโปรดดูที่หน้า 1-379 |

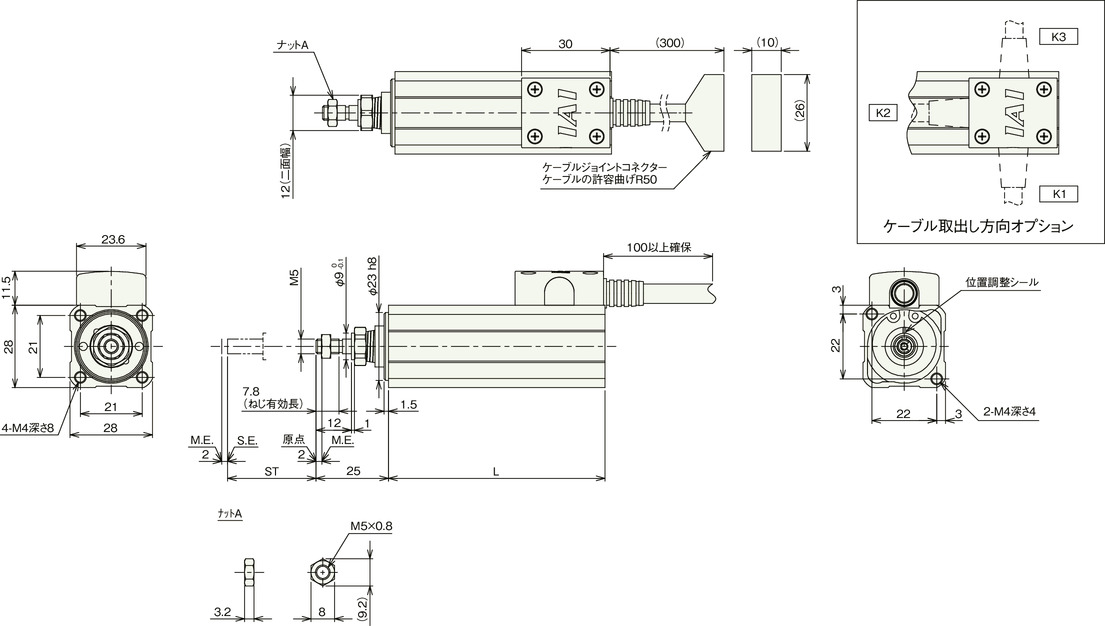

ภาพร่างแสดงขนาด
ไม่มีเบรก
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
(หมายเหตุ) ต่อมอเตอร์และเสียบสายเคเบิลของเอนโค้ดเดอร์เข้ากับคอนเน็คเตอร์ต่อสายเคเบิล
(ข้อควรระวัง) ขณะกลับตำแหน่งเริ่มต้น ก้าน (Rod) จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับวัตถุโดยรอบ
(ข้อควรระวัง) ทิศทางผิวหน้าของ Width across flats จะแตกต่างกันไปตามผลิตภัณฑ์
(ข้อควรระวัง) ผลิตภัณฑ์นี้ไม่ได้ติดตั้งตัวหยุดการหมุนมาด้วย ก่อนใช้งานโปรดเพิ่มตัวหยุดการหมุนเสริมที่ภายนอก

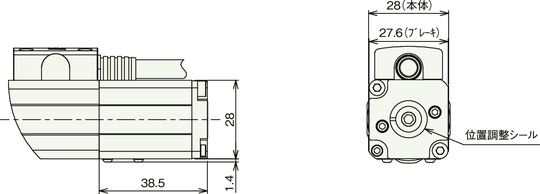

มีเบรก
ขนาดแยกตามสโตรค
| สโตรค | 30 | 50 |
|---|---|---|
| L | 73.5 | 93.5 |
น้ำหนักแยกตามสโตรค
| สโตรค | 30 | 50 | |
|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 0.2 | 0.22 |
| มีเบรก | 0.3 | 0.32 | |
