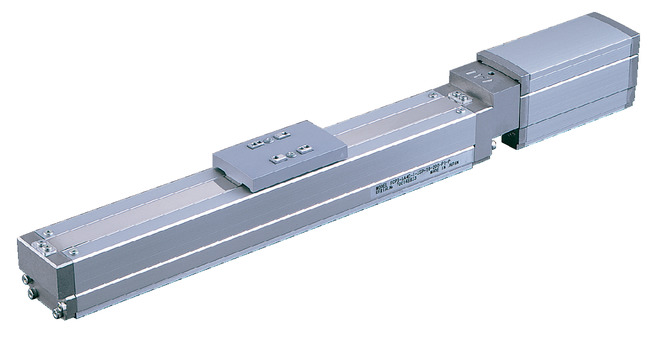

RCA2-SA4C

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

สเปคของแอคชูเอเตอร์

รูปแบบเอาท์พุทมอเตอร์
(วัตต์)		ระยะ
Lead (มม.)		น้ำหนักขนย้ายสูงสุดพิกัดแรงผลัก
(นิวตัน)		สโตรค
(มม.)
แนวนอน (กก.)แนวตั้ง (กก.)
RCA2-SA4C-I-20-10-①-②-③-④2010213450 - 500
(ทุกๆ 50 มม.)
RCA2-SA4C-I-20-5-①-②-③-④541.568
RCA2-SA4C-I-20-5-①-②-③-④2.563136

อธิบายสัญลักษณ์ 1 สโตรค 2 คอนโทรลเลอร์ที่ใช้ด้วยกันได้ 3 ความยาวสายเคเบิล 4 อุปกรณ์เสริม

Stroke
lead		50 - 500
(ทุกๆ 50 มม.)
10500
5250
2.5125

(หน่วยเป็น มม./วินาที)

สเปคแบบเพิ่มค่า

รายการเนื้อหา
รูปแบบการขับเคลื่อนบอลสกรู φ8 มม. แบบรีด (Rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.02 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.1 มม.
ฐานวัสดุ : อะลูมิเนียม ชุบอะลูมิเนียมแบบพิเศษ
โมเมนต์ที่ยอมรับได้แบบสถิตMa：6.8N･m　Mb：9.7N･m　Mc：13.3N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 1)Ma：3.49N･m　Mb：4.98N･m　Mc：6.78N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้0-40, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)

(หมายเหตุ 1) กรณีที่อายุการใช้งานพิกัดตามมาตรฐานที่ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง

　โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้ที่หน้า 1-360

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อรูปลักษณ์ภายนอกจำนวนแกนที่
เชื่อมต่อได้สูงสุด		แรงดันไฟจ่ายเข้าเครื่องรูปแบบการควบคุมจำนวนจุดที่กำหนดตำแหน่งสูงสุด
ชุดกำหนดตำแหน่งแถวพัลส์โปรแกรมเน็ตเวิร์ค *เลือก
DVCCCIEPRCNMLML3ECEPPRTSSNECM
ACON-CB/CGB1DC24V●
*เลือก		●
*เลือก		－●●●●●●●●●●－－512
(สเปคเน็ตเวิร์คคือ 768)
ACON-CYB/PLB/POB1●
*เลือก		●
*เลือก		－－－－－－－－－－－－－64
ASEL-CS2●－●●●－●－－－－●－－－1500
MCON-C/CG8－－－●●●●●－●●●●●●256
MCON-LC/LCG6－－●●●－●●－－●●●－－256
RCON16－－－●●●●－－－●●●－－128

(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13

มาตรฐานต่างประเทศ

คุณสมบัติ

ข้อควรระวังในการเลือก

(1) น้ำหนักขนย้ายเป็นค่าเมื่อทำงานด้วยความเร็วเร่งเท่ากับ 0.3G (Lead 2.5 และการใช้งานแนวตั้งที่ 0.2G) และเป็นค่าสูงสุด (Upper limit) ของความเร็วเร่ง
(2) มาตรฐานของ Duty ที่ใช้จะเปลี่ยนไปตามเงื่อนไขการทำงาน (น้ำหนักเคลื่อนที่, ความเร็วเร่ง-ลด เป็นต้น) รายละเอียดโปรดดูที่หน้า 1-448
(3) แม้จะใช้งานด้วยแอ็บโซลูทอย่างง่าย คอลัมน์ของประเภทเอนโค้ดเดอร์ในรายการแสดงรุ่นก็จะเป็น [I]
(4) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 120 มม. ความยาวของโหลดที่ยื่น โปรดดูภาพประกอบที่หน้า 1-104
(5) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-379

กลับหน้าบนสุด

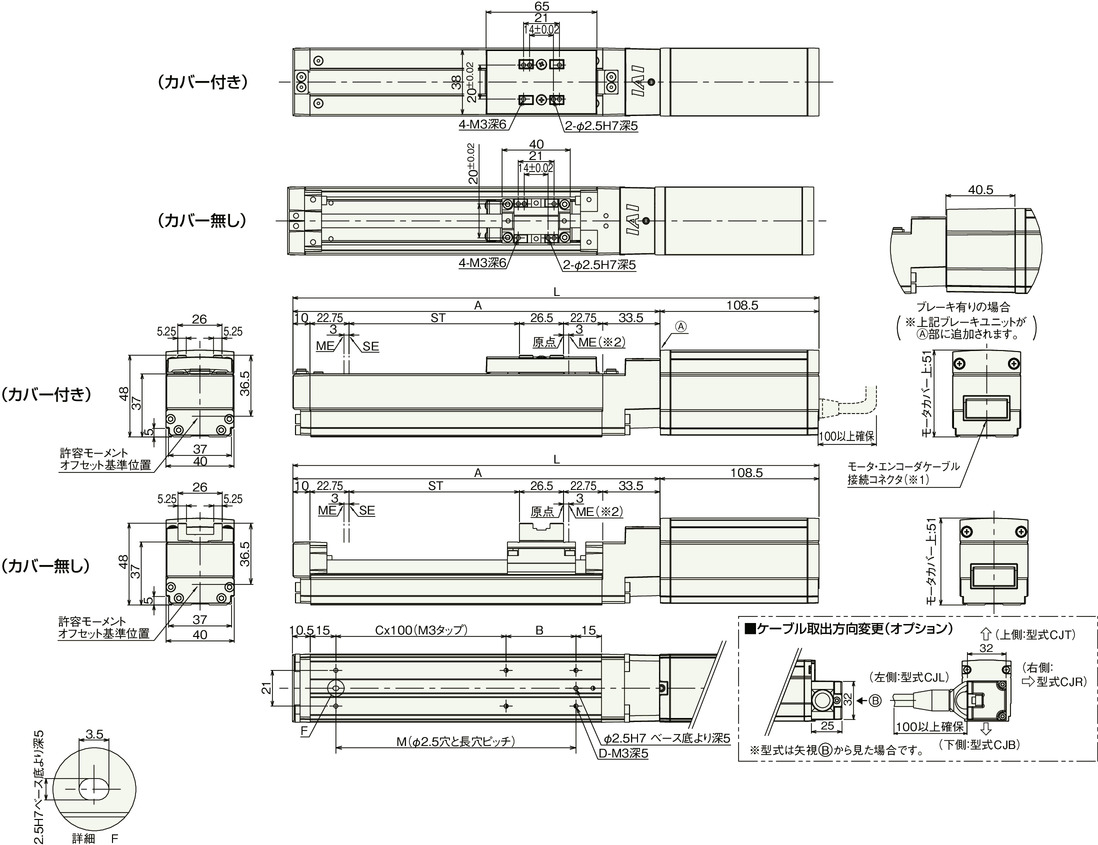

ภาพร่างแสดงขนาด

ST : สโตรค

ME : เมคคานิคัลเอน

SE : สโตรคเอน

*1 ต่อมอเตอร์และเสียบสายเคเบิลของเอนโค้ดเดอร์ (แบบในตัวเดียวกัน) รายละเอียดของสายเคเบิล โปรดดูที่หน้า 1-293

*2 กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปถึง ME โปรดระวังการชนกับสิ่งของโดยรอบบริเวณนั้น

ขนาดมิติและมวลแยกตามสโตรค

สโตรค50100150200250300350400450500
Lไม่มีเบรก274324374424474524574624674724
มีเบรก314.5364.5414.5464.5514.5564.5614.5664.5714.5764.5
A165.5215.5265.5315.5365.5415.5465.5515.5565.5615.5
B91419141914191419141
C0112233445
D466881010121214
M91141191241291341391441491541
น้ำหนัก (กก.)มาพร้อมฝาปิด0.911.11.11.21.31.41.51.51.6
ไม่มีฝาปิด0.80.9111.11.21.31.31.41.5

(หมายเหตุ) หากมีเบรคด้วยน้ำหนัก (มวล) จะเพิ่มขึ้น 0.3 กก.
