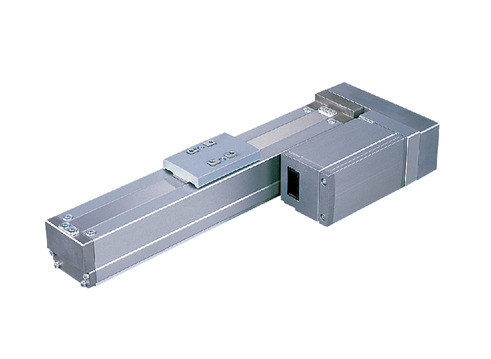

RCA2-SA5R

(หมายเหตุ) รูปภาพด้านบนเป็นสเปคแบบมอเตอร์หมุนกลับทางซ้าย (ML)

สเปคของแอคชูเอเตอร์

รูปแบบเอาท์พุทมอเตอร์
(วัตต์)
ระยะ
Lead (มม.)
น้ำหนักขนย้ายสูงสุดพิกัดแรงผลัก
(นิวตัน)
สโตรค
(มม.)
แนวนอน (กก.)แนวตั้ง (กก.)
RCA2-SA5R-I-20-12-①-②-③-④2012311750 - 800
(ทุกๆ 50 มม.)
RCA2-SA5R-I-20-6-①-②-③-④661.534
RCA2-SA5R-I-20-3-①-②-③-④39368

อธิบายสัญลักษณ์ 1 สโตรค 2 คอนโทรลเลอร์ที่ใช้ด้วยกันได้ 3 ความยาวสายเคเบิล 4 อุปกรณ์เสริม

Stroke
lead
50 - 550
(ทุกๆ 50 มม.)
600
(มม.)
650
(มม.)
700
(มม.)
750
(มม.)
800
(มม.)
12600570490425370330
6300285245210185165
31501401201059080

(หน่วยเป็น มม./วินาที)

สเปคแบบเพิ่มค่า

รายการเนื้อหา
รูปแบบการขับเคลื่อนบอลสกรู φ10 มม.แบบรีด (rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.02 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.1 มม.
ฐานวัสดุ : อะลูมิเนียม ชุบอะลูมิเนียมแบบพิเศษ
โมเมนต์ที่ยอมรับได้แบบสถิตMa:10.2N・m Mb:14.6N・m Mc:22.4N・m
โมเม้นต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 2)Ma:5.29N・m Mb:7.56N・m Mc:11.6N・m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)

(หมายเหตุ 2) กรณีที่พิกัดอายุการใช้งานมาตรฐานเท่ากับ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง

 โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้ที่หน้า 1-360

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อรูปลักษณ์ภายนอกจำนวนแกนที่
เชื่อมต่อได้สูงสุด
แรงดันไฟจ่ายเข้าเครื่องรูปแบบการควบคุมจำนวนจุดที่กำหนดตำแหน่งสูงสุด
ชุดกำหนดตำแหน่งแถวพัลส์โปรแกรมเน็ตเวิร์ค *เลือก
DVCCCIEPRCNMLML3ECEPPRTSSNECM
ACON-CB/CGB1DC24V
*เลือก

*เลือก
512
(สเปคเน็ตเวิร์คคือ 768)
ACON-CYB/PLB/POB1
*เลือก

*เลือก
64
ASEL-CS21500
MCON-C/CG8256
MCON-LC/LCG6256
RCON16128

(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13

มาตรฐานต่างประเทศ

คุณสมบัติ

ข้อควรระวังในการเลือก

(1) เมื่อสโตรคยาวขึ้นความเร็วสูงสุดจะลดต่ำลง เนื่องจากเป็นอันตรายต่อความเร็วรอบหมุนของบอลสกรู โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก "สโตรคและความเร็วสูงสุด"
(2) น้ำหนักขนย้ายเป็นค่าเมื่อทำงานด้วยความเร็วเร่งเท่ากับ 0.3G (Lead 3 และการใช้งานแนวตั้งที่ 0.2G) และเป็นค่าสูงสุด (Upper limit) ของความเร็วเร่ง
(3) มาตรฐานของ Duty ที่ใช้งานได้เปลี่ยนแปลงไปตามเงื่อนไขการทำงาน (น้ำหนักเคลื่อนย้าย, ความเร็วเร่งลด เป็นต้น) รายละเอียดโปรดดูที่หน้า 1-448
(4) แม้จะใช้งานด้วยแอ็บโซลูทอย่างง่าย คอลัมน์ของประเภทเอนโค้ดเดอร์ในรายการแสดงรุ่นก็จะเป็น [I]
(5) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 130 มม. ความยาวของโหลดที่ยื่น โปรดดูภาพประกอบที่หน้า 1-104
(6) ต้องใช้ความระมัดระวังแตกต่างกันไปในแต่ละลักษณะการติดตั้ง รายละเอียดโปรดดูที่หน้า 1-379

กลับหน้าบนสุด

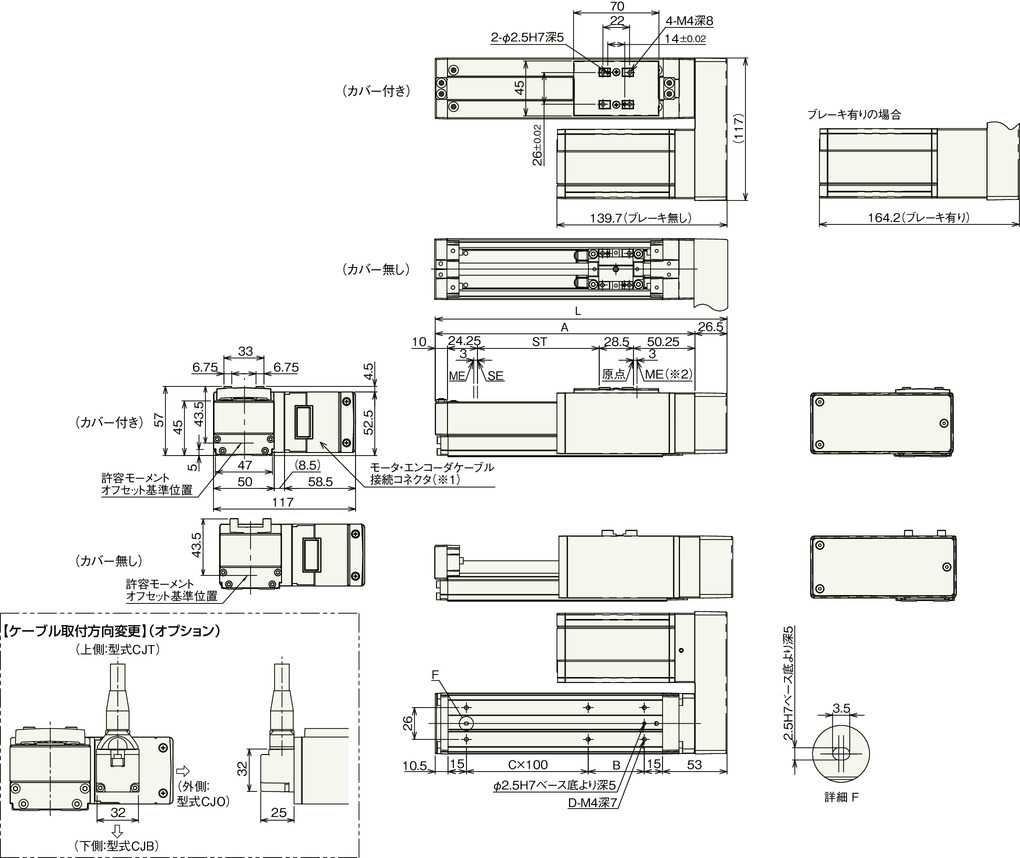

ภาพร่างแสดงขนาด

ST : สโตรค

ME : เมคคานิคัลเอน

SE : สโตรคเอน

*1 มอเตอร์และสายเคเบิลของเอนโค้ดเดอร์เป็นสายเคเบิลแบบในชุดเดียวกัน รายละเอียดของสายเคเบิล โปรดดูที่หน้า 1-293

*2 กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปถึง ME โปรดระวังการชนกับสิ่งของโดยรอบบริเวณนั้น

ขนาดมิติและมวลแยกตามสโตรค

สโตรค50100150200250300350400450500550600650700750800
L189.5239.5289.5339.5389.5439.5489.5539.5589.5639.5689.5739.5789.5839.5889.5939.5
A163213263313363413463513563613663713763813863913
B96469646964696469646964696469646
C0112233445566778
D466881010121214141616181820
น้ำหนัก (กก.)มาพร้อมฝาปิด1.51.71.81.92.12.22.32.52.62.72.93.03.13.33.43.5
ไม่มีฝาปิด1.41.61.71.81.92.02.12.22.32.42.52.62.72.82.93.0

(หมายเหตุ) หากมีเบรคด้วยน้ำหนัก (มวล) จะเพิ่มขึ้น 0.4 กก.
