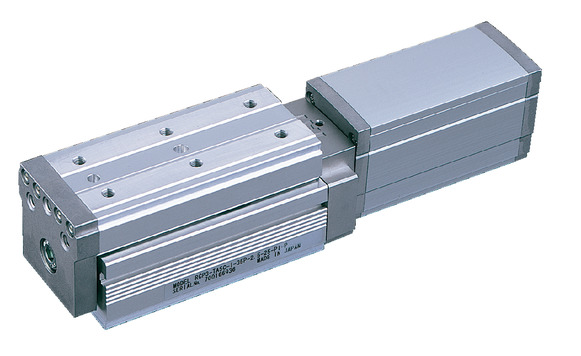

คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
สเปคของแอคชูเอเตอร์
| รูปแบบ | เอาท์พุทมอเตอร์ (วัตต์) | ระยะ Lead (มม.) | น้ำหนักขนย้ายสูงสุด | พิกัดแรงผลัก (N) | สโตรค (มม.) | |
|---|---|---|---|---|---|---|
| แนวนอน (กก.) | แนวตั้ง (กก.) | |||||
| RCA2-TA5C-I-20-10-①-②-③-④ | 20 | 10 | 2 | 1 | 34 | 25 - 100 (ทุกๆ 25 มม.) |
| RCA2-TA5C-I-20-5-①-②-③-④ | 5 | 3.5 | 2 | 68 | ||
| RCA2-TA5C-I-20-2.5-①-②-③-④ | 2.5 | 5 | 3 | 137 | ||
อธิบายสัญลักษณ์ 1 สโตรค 2 คอนโทรลเลอร์ที่ใช้ด้วยกันได้ 3 ความยาวสายเคเบิล 4 อุปกรณ์เสริม
| Stroke lead | 25 - 100 (ทุกๆ 25 มม.) |
|---|---|
| 10 | 465＜400＞ |
| 5 | 250 |
| 2.5 | 125 |
(หน่วยเป็น มม./วินาที)
(หมายเหตุ) ที่ระบุใน < > คือกรณีที่ใช้งานโดยติดตั้งในแนวตั้งฉาก
สเปคแบบเพิ่มค่า
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู φ8 มม. แบบรีด (Rolled) C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.02 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | ไม่เกิน 0.1 มม. |
| ฐาน | วัสดุ : อะลูมิเนียม ชุบผิวสีขาว |
| โมเมนต์ที่ยอมรับได้แบบสถิต | Ma：25.5N･m Mb：36.5N･m Mc：56.1N･m |
| โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 1) | Ma：7.56N･m Mb：10.8N･m Mc：16.6N･m |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
(หมายเหตุ 1) กรณีอายุการใช้งานมาตรฐานเท่ากับ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง
โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้ที่หน้า 1-342
คอนโทรลเลอร์ที่ใช้ได้
แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน
| ชื่อ | รูปลักษณ์ภายนอก | จำนวนแกน ที่เชื่อมต่อได้สูงสุด | แรงดันไฟจ่ายเข้าเครื่อง | รูปแบบการควบคุม | จำนวนจุดที่กำหนดตำแหน่งสูงสุด | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ชุดกำหนดตำแหน่ง | แถวพัลส์ | โปรแกรม | เน็ตเวิร์ค *เลือก | ||||||||||||||||
| DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
| ACON-CB/CGB |  | 1 | DC24V | ● *เลือก | ● *เลือก | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (สเปคเน็ตเวิร์คคือ 768) |
| ACON-CYB/PLB/POB |  | 1 | ● *เลือก | ● *เลือก | － | － | － | － | － | － | － | － | － | － | － | － | － | 64 | |
| ASEL-CS |  | 2 | ● | － | ● | ● | ● | － | ● | － | － | － | － | ● | － | － | － | 1500 | |
| MCON-C/CG |  | 8 | － | － | － | ● | ● | ● | ● | ● | － | ● | ● | ● | ● | ● | ● | 256 | |
| MCON-LC/LCG |  | 6 | － | － | ● | ● | ● | － | ● | ● | － | － | ● | ● | ● | － | － | 256 | |
| RCON |  | 16 | － | － | － | ● | ● | ● | ● | － | － | － | ● | ● | ● | － | － | 128 | |
(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 7-15
มาตรฐานต่างประเทศ
คุณสมบัติ
ข้อควรระวังในการเลือก
 | (1) การใช้งานในแนวนอนและแนวตั้ง ความเร็วสูงสุดจะต่างกัน โปรดใช้ความระวัง (2) น้ำหนักขนย้ายคือค่าตัวเลขเมื่อทำงานด้วยความเร็วเร่งที่ 0.3G (หากใช้ Lead 2.5 และแนวตั้ง 0.2G) และความเร็วเร่งเป็นค่าสูงสุด (3) มาตรฐานของ Duty ที่ใช้จะเปลี่ยนไปตามเงื่อนไขการทำงาน (น้ำหนักเคลื่อนที่, ความเร็วเร่ง-ลด เป็นต้น) รายละเอียดโปรดดูที่หน้า 1-452 (4) แม้จะใช้งานด้วยแอ็บโซลูทอย่างง่าย คอลัมน์ของประเภทเอนโค้ดเดอร์ในรายการแสดงรุ่นก็จะเป็น [I] (5) ความยาวโหลดส่วนที่ยื่นต้องอยู่ภายในขอบเขตโมเม้นต์คงที่ที่ยอมรับได้ (6) ต้องใช้ความระมัดระวังแตกต่างกันไปในแต่ละลักษณะการติดตั้ง รายละเอียดโปรดอ้างอิงที่หน้า 1-361 |

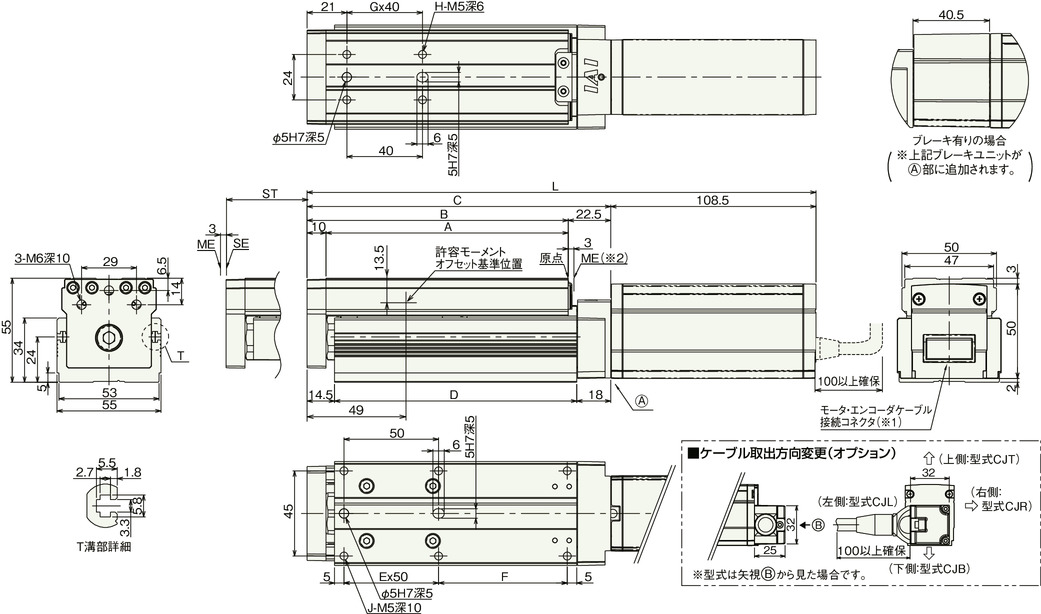

ภาพร่างแสดงขนาด
ST : Stroke
ME : Mechanical end
SE : Stroke end
*1 ต่อมอเตอร์และเสียบสายเคเบิลของเอนโค้ดเดอร์ (แบบในตัวเดียวกัน) รายละเอียดของสายเคเบิล โปรดดูที่หน้า 1-255
*2 กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปถึง ME โปรดระวังการชนกับสิ่งของโดยรอบบริเวณนั้น
ขนาดมิติและมวลแยกตามสโตรค
| สโตรค | 25 | 50 | 75 | 100 | |
|---|---|---|---|---|---|
| L | ไม่มีเบรก | 244 | 269 | 294 | 319 |
| มีเบรก | 284.5 | 309.5 | 334.5 | 359.5 | |
| A | 103 | 128 | 153 | 178 | |
| B | 113 | 138 | 163 | 188 | |
| C | 135.5 | 160.5 | 185.5 | 210.5 | |
| D | 103 | 128 | 153 | 178 | |
| E | 1 | 1 | 2 | 2 | |
| F | 43 | 68 | 43 | 68 | |
| G | 1 | 1 | 2 | 2 | |
| H | 4 | 4 | 6 | 6 | |
| J | 6 | 6 | 8 | 8 | |
| น้ำหนัก (กก.) | 1.2 | 1.4 | 1.5 | 1.7 | |
(หมายเหตุ) หากมีเบรคด้วยน้ำหนัก (มวล) จะเพิ่มขึ้น 0.3 กก.
