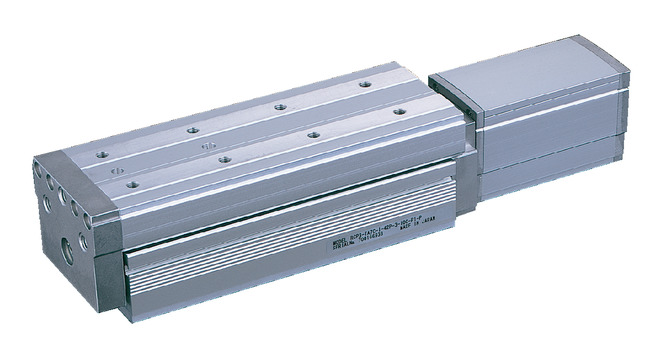

RCA2-TA7C

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

สเปคของแอคชูเอเตอร์

รูปแบบเอาท์พุทมอเตอร์
(วัตต์)		ระยะ
Lead (มม.)		น้ำหนักขนย้ายสูงสุดพิกัดแรงผลัก
(N)		สโตรค
(มม.)
แนวนอน (กก.)แนวตั้ง (กก.)
RCA2-TA7C-I-30-12-①-②-③-④3012412625 - 200
(ทุกๆ 25 มม.)
RCA2-TA7C-I-30-6-①-②-③-④662.553
RCA2-TA7C-I-30-3-①-②-③-④384105

อธิบายสัญลักษณ์ 1 สโตรค 2 คอนโทรลเลอร์ที่ใช้ด้วยกันได้ 3 ความยาวสายเคเบิล 4 อุปกรณ์เสริม

Stroke
lead		25 - 200
(ทุกๆ 25 มม.)
12600＜580＞
6300
3150

(หน่วยเป็น มม./วินาที)

(หมายเหตุ) ที่ระบุใน < > คือกรณีที่ใช้งานโดยติดตั้งในแนวตั้งฉาก

สเปคแบบเพิ่มค่า

รายการเนื้อหา
รูปแบบการขับเคลื่อนบอลสกรู φ10 มม. แบบรีด (Rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.02 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.1 มม.
ฐานวัสดุ : อะลูมิเนียม ชุบผิวสีขาว
โมเมนต์ที่ยอมรับได้แบบสถิตMa：42.6N･m　Mb：60.8N･m　Mc：123.2N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 1)Ma：11.6N･m　Mb：16.6N･m　Mc：33.7N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)

(หมายเหตุ 1) กรณีอายุการใช้งานมาตรฐานเท่ากับ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง

　โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้ที่หน้า 1-342

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อรูปลักษณ์ภายนอกจำนวนแกน
ที่เชื่อมต่อได้สูงสุด		แรงดันไฟจ่ายเข้าเครื่องรูปแบบการควบคุมจำนวนจุดที่กำหนดตำแหน่งสูงสุด
ชุดกำหนดตำแหน่งแถวพัลส์โปรแกรมเน็ตเวิร์ค *เลือก
DVCCCIEPRCNMLML3ECEPPRTSSNECM
ACON-CB/CGB1DC24V●
*เลือก		●
*เลือก		－●●●●●●●●●●－－512
(สเปคเน็ตเวิร์คคือ 768)
ACON-CYB/PLB/POB1●
*เลือก		●
*เลือก		－－－－－－－－－－－－－64
ASEL-CS2●－●●●－●－－－－●－－－1500
MCON-C/CG8－－－●●●●●－●●●●●●256
MCON-LC/LCG6－－●●●－●●－－●●●－－256
RCON16－－－●●●●－－－●●●－－128

(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 7-15

มาตรฐานต่างประเทศ

คุณสมบัติ

ข้อควรระวังในการเลือก

(1) การใช้งานในแนวนอนและแนวตั้ง ความเร็วสูงสุดจะต่างกัน โปรดใช้ความระวัง
(2) น้ำหนักขนย้ายคือค่าตัวเลขเมื่อทำงานด้วยความเร็วเร่งที่ 0.3G (หากใช้ Lead 3 และแนวตั้ง 0.2G) และความเร็วเร่งเป็นค่าสูงสุด
(3) มาตรฐานของ Duty ที่ใช้จะเปลี่ยนไปตามเงื่อนไขการทำงาน (น้ำหนักเคลื่อนที่, ความเร็วเร่ง-ลด เป็นต้น) รายละเอียดโปรดดูที่หน้า 1-452
(4) แม้จะใช้งานด้วยแอ็บโซลูทอย่างง่าย คอลัมน์ของประเภทเอนโค้ดเดอร์ในรายการแสดงรุ่นก็จะเป็น [I]
(5) ความยาวโหลดส่วนที่ยื่นต้องอยู่ภายในขอบเขตโมเม้นต์คงที่ที่ยอมรับได้
(6) ต้องใช้ความระมัดระวังแตกต่างกันไปในแต่ละลักษณะการติดตั้ง รายละเอียดโปรดอ้างอิงที่หน้า 1-361

กลับหน้าบนสุด

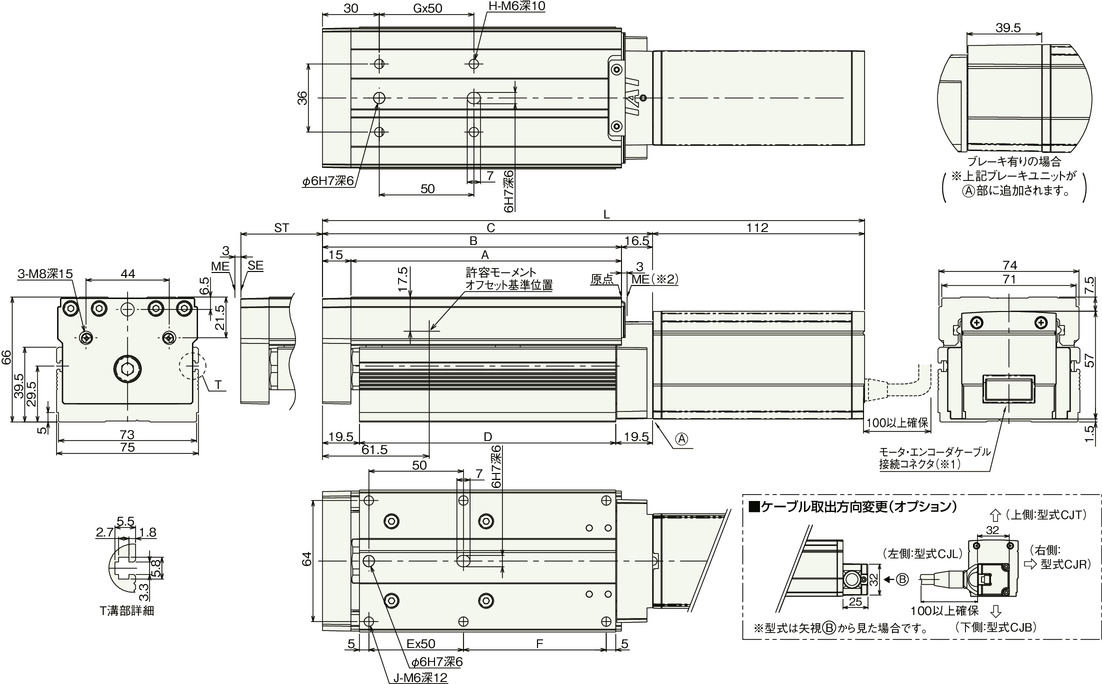

ภาพร่างแสดงขนาด

ST : Stroke

ME : Mechanical end

SE : Stroke end

*1 ต่อมอเตอร์และเสียบสายเคเบิลของเอนโค้ดเดอร์ (แบบในตัวเดียวกัน) รายละเอียดของสายเคเบิล โปรดดูที่หน้า 1-255

*2 กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปถึง ME โปรดระวังการชนกับสิ่งของโดยรอบบริเวณนั้น

ขนาดมิติและมวลแยกตามสโตรค

สโตรค255075100125150175200
Lไม่มีเบรก261.5286.5311.5336.5361.5386.5411.5436.5
มีเบรก301326351376401426451476
A118143168193218243268293
B133158183208233258283308
C149.5174.5199.5224.5249.5274.5299.5324.5
D110.5135.5160.5185.5210.5235.5260.5285.5
E11223344
F50.575.550.575.550.575.550.575.5
G11223344
H4466881010
J668810101212
น้ำหนัก (กก.)2.12.32.52.833.23.43.6

(หมายเหตุ) หากมีเบรคด้วยน้ำหนัก (มวล) จะเพิ่มขึ้น 0.4 กก.
