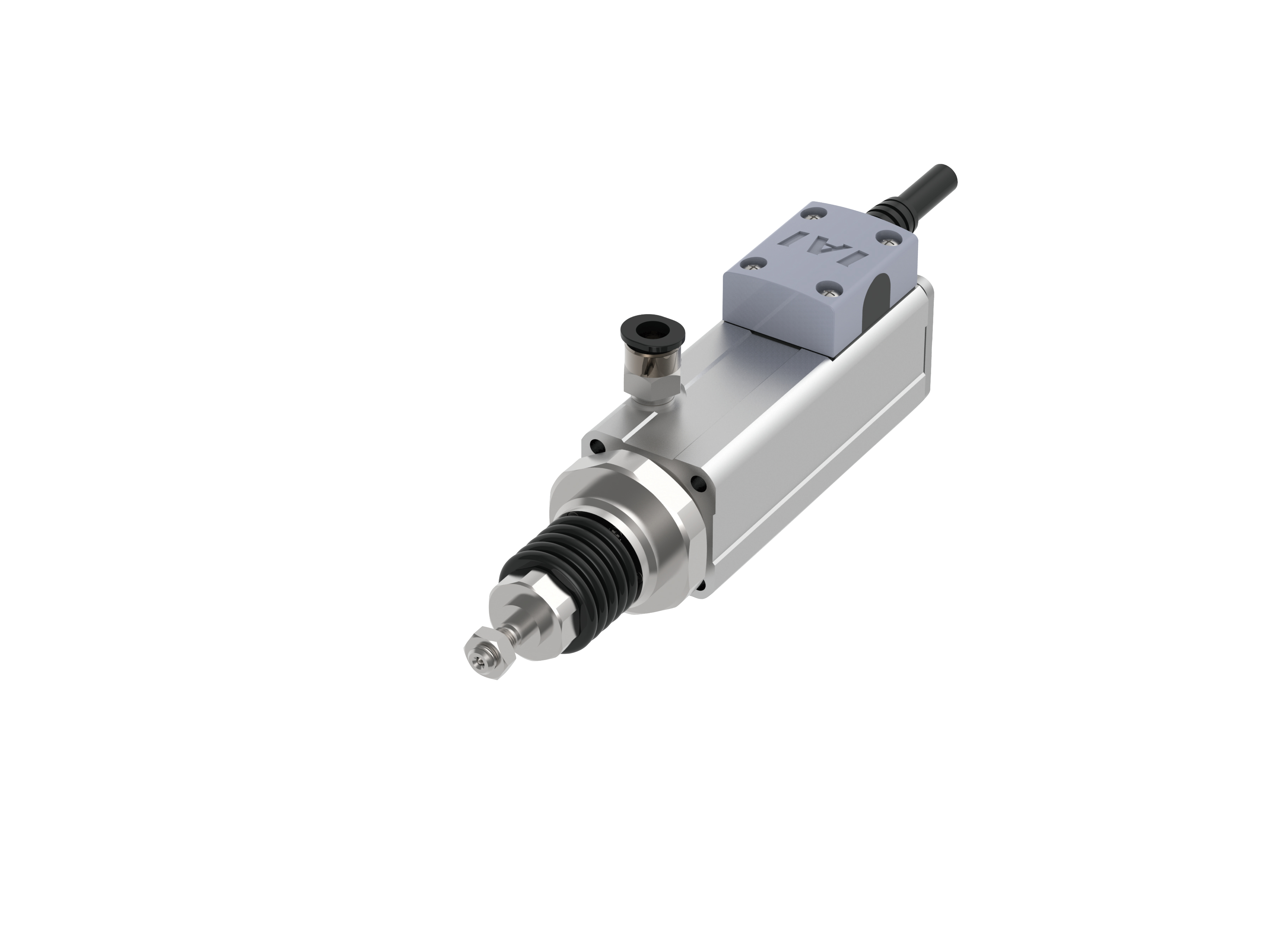

คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | ||||
|---|---|---|---|---|---|
| ชนิดของสกรูนำ | บอลสกรู | ||||
| Lead | Ball screw lead (มม.) | 4 | 2 | 1 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 0.75 | 1.5 | 3 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 200 | 100 | 50 | |
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.2 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.3 | 0.3 | 0.2 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 0.25 | 0.5 | 1 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 200 | 100 | 50 | |
| พิกัดความเร็วเร่ง-ลด (G) | 0.2 | 0.2 | 0.2 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.2 | 0.2 | 0.2 | ||
| แรงผลัก | พิกัดแรงผลัก (N) | 42.7 | 85.5 | 170.9 | |
| สโตรค | สโตรคต่ำสุด (มม.) | 30 | 30 | 30 | |
| สโตรคสูงสุด (มม.) | 50 | 50 | 50 | ||
| ระยะ Pitch ของสโตรค (มม.) | 20 | 20 | 20 | ||
| รายการ | เนื้อหา | |
|---|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู φ4 มม. แบบรีด (Rolled) C10 | |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.02 มม. | |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | ไม่เกิน 0.1 มม. | |
| คุณสมบัติของวัสดุหลัก | ก้าน (Rod) | － |
| เฟรม | อะลูมิเนียม,ชุบผิวสีขาว | |
| ฝาครอบยาง | ยางคลอโรพรีน (CR) | |
| สายแอคชูเอเตอร์ | ไวนิลคลอไรด์ (PVC) | |
| ความแม่นยำในการหมุนของก้าน (Rod) | － | |
| อายุการใช้งานเคลื่อนที่ | รี้ด1 3,000 กม. หรือไปกลับ 50 ล้านครั้ง, รี้ด2 และ 4 5,000 กม. หรือไปกลับ 50 ล้านครั้ง | |
| ไล่อากาศ (Air Purge) | โปรดอย่าทำ | |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำ) | |
| ระดับการป้องกัน | IP52 | |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 | |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS | |
| ชนิดมอเตอร์ | เซอร์โวมอเตอร์ AC | |
| ชนิดเอนโค้ดเดอร์ | แบบเพิ่มค่า (Incremental) | |
| จำนวนพัลส์เอนโค้ดเดอร์ | 1048 พัลส์/รอบ | |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" | |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| Lead สโตรค | 30 (มม.) | 50 (มม.) |
|---|---|---|
| 4 | 200 | |
| 2 | 100 | |
| 1 | 50 | |
คอนโทรลเลอร์ที่ใช้ได้
แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน
| ชื่อ | รูปลักษณ์ภายนอก | จำนวนแกน ที่เชื่อมต่อได้สูงสุด | แรงดันไฟจ่ายเข้าเครื่อง | รูปแบบการควบคุม | จำนวนจุดที่กำหนดตำแหน่งสูงสุด | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ชุดกำหนดตำแหน่ง | แถวพัลส์ | โปรแกรม | เน็ตเวิร์ค *เลือก | ||||||||||||||||
| DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
| ACON-CB/CGB |  | 1 | DC24V | ● *เลือก | ● *เลือก | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (สเปคเน็ตเวิร์คคือ 768) |
| ACON-CYB/PLB/POB |  | 1 | ● *เลือก | ● *เลือก | － | － | － | － | － | － | － | － | － | － | － | － | － | 64 | |
| RCON |  | 16 (ML3, SSN, ECM คือ 8) | － | － | － | ● | ● | ● | ● | － | － | ● | ● | ● | ● | ● | ● | 128 (ML3, SSN, ECM ไม่มีข้อมูลตำแหน่ง) | |
| RSEL |  | 8 | － | － | ● | ● | ● | ● | ● | － | － | － | ● | ● | ● | － | － | 36000 | |
(หมายเหตุ) ดูหน้า 8-17 สำหรับตัวย่อเครือข่าย เช่น DV และ CC
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) ลีดสกรูไม่มีกลไกการยึด ดังนั้นเมื่อใช้งาน ให้เพิ่มกลไกการยึด เช่น ไกด์ที่ส่วนปลายของลีดสกรู (หากไม่มีการยึด ลีดสกรูจะหมุนและไม่สามารถเคลื่อนไปมาได้) และอย่าใช้ข้อต่อประเภทโฟลทติ้งจอยท์เมื่อเชื่อมต่อกลไกการยึดกับแกน สำหรับวิธีการและเงื่อนไขในการติดตั้ง โปรดดูหน้า 1-268 (2) น้ำหนักขนย้ายในแนวนอน หมายถึง ค่าตัวเลขกรณีที่มีการใช้ไกด์จากภายนอกร่วม (3) เงื่อนไขสำหรับการใช้งานจะแตกต่างกันไปตามสภาพการใช้งาน (มวลการขนย้าย การเร่งความเร็ว ความเร็ว ฯลฯ) สำหรับรายละเอียด โปรดดูที่หน้า 1-282 (4) อย่าใช้แรงภายนอกกับก้านจากทิศทางอื่นนอกเหนือจากทิศทางการเดินของก้าน (5) ในข้อกำหนดเฉพาะเมื่อใช้ในแนวตั้ง พึงระวังการรบกวนเพราะก้านจะหล่นเมื่อปิดเครื่อง (6) แม้จะใช้งานด้วยแอ็บโซลูทอย่างง่าย คอลัมน์ของประเภทเอนโค้ดเดอร์ในรายการแสดงรุ่นก็จะเป็น [I] (7) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง สำหรับรายละเอียด โปรดดูที่หน้า 1-261 |

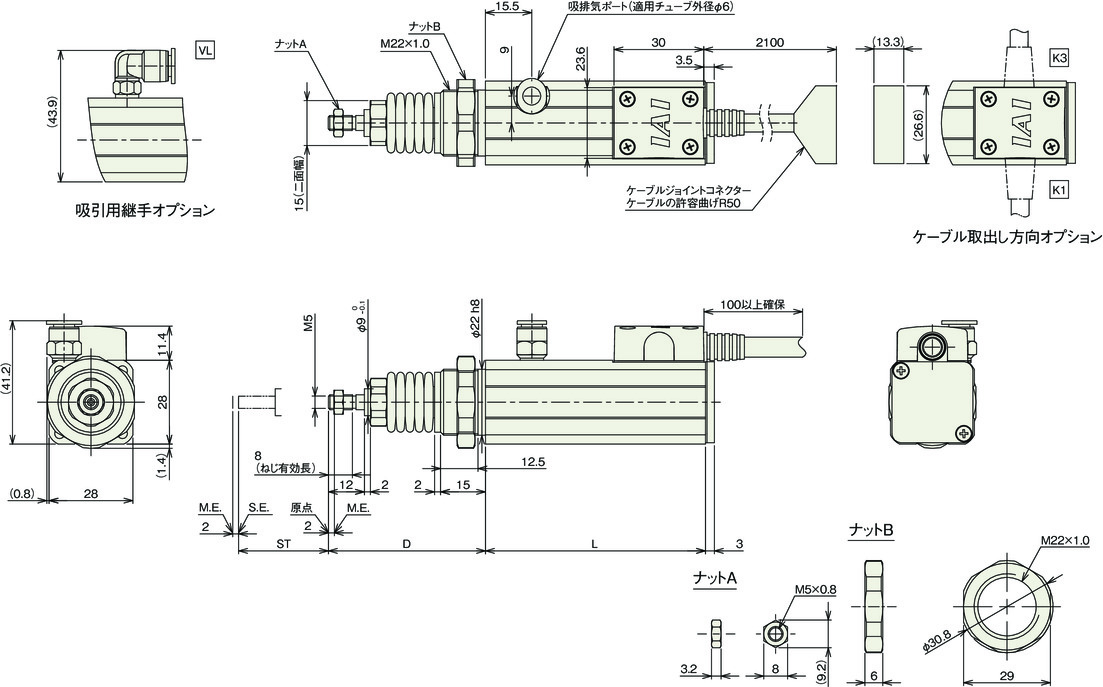

ภาพร่างแสดงขนาด
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
(ข้อควรระวัง) ในกรณีกลับถึงตำแหน่งเริ่มต้น ก้านจะเคลื่อนไปยัง M.E. ดังนั้นให้ระมัดระวังการชนกันกับวัตถุที่อยู่รอบข้าง
(หมายเหตุ) การวางแนวความกว้างของแฟลตจะแตกต่างกันไป ขึ้นอยู่กับผลิตภัณฑ์
(หมายเหตุ) ออปชั่นอุปกรณ์ทางดูดคือช่องดูดอากาศดี/ไล่อากาศเสีย
(หมายเหตุ) ความลึกของการขันสกรูควรน้อยกว่าหรือเท่ากับขนาดที่ระบุ
(ข้อควรระวัง) ผลิตภัณฑ์นี้ไม่ได้ติดตั้งตัวหยุดการหมุนมาด้วย ก่อนใช้งานโปรดเพิ่มตัวหยุดการหมุนเสริมที่ภายนอก
(หมายเหตุ) โครงสร้างป้องกันไม่ได้ครอบคลุมขั้วต่อที่ส่วนปลายแอคทูเอเตอร์
ขนาดแยกตามสโตรค
| สโตรค | 30 | 50 |
|---|---|---|
| L | 73.5 | 93.5 |
| D | 52.5 | 58.5 |
น้ำหนักแยกตามสโตรค
| สโตรค | 30 | 50 |
|---|---|---|
| น้ำหนัก (กก.) | 0.30 | 0.34 |
