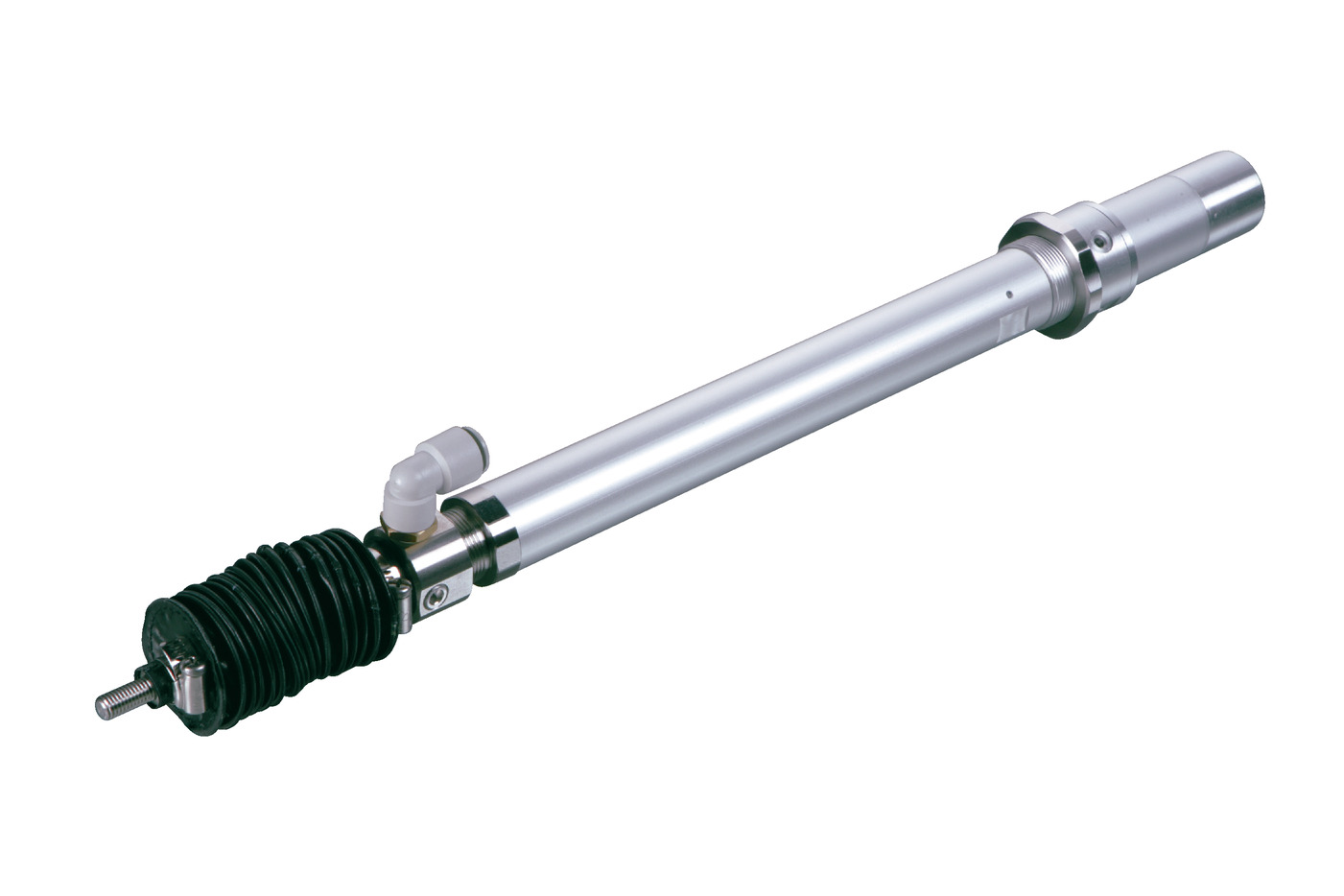

คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
(หมายเหตุ) โปรดระวัง เนื่องจากมีการเปลี่ยนแปลงรูปร่างของเบลโลว์ในภาพด้านบนบางส่วน
สเปคของแอคชูเอเตอร์
| รูปแบบ | เอาท์พุทมอเตอร์ (วัตต์) | ระยะ Lead (มม.) | น้ำหนักขนย้ายสูงสุด | พิกัดแรงผลัก (N) | สโตรค (มม.) | |
|---|---|---|---|---|---|---|
| แนวนอน (กก.) | แนวตั้ง (กก.) | |||||
| RCAW-①-I-20-10-②-③-④-⑤ | 20 | 10 | 4 | 1.5 | 36.2 | 50-200 (ทุกๆ 50 มม.) |
| RCAW-①-I-20-5-②-③-④-⑤ | 5 | 9 | 3 | 72.4 | ||
| RCAW-①-I-20-2.5-②-③-④-⑤ | 2.5 | 18 | 6.5 | 144.8 | ||
คำอธิบายสัญลักษณ์ ① ประเภท ② สโตรค ③ คอลโทลเลอร์ที่ใช้ได้ ④ ความยาวเคเบิ้ล ⑤ อุปกรณ์เสริม
| สโตรค Lead | 50-200 (ทุกๆ 50 มม.) |
|---|---|
| 10 | 500 |
| 5 | 250 |
| 2.5 | 125 |
(หน่วยเป็น มม./วินาที)
สเปคแบบเพิ่มค่า
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู φ8 มม. แบบรีด (Rolled) C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.02 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | ไม่เกิน 0.1 มม. |
| เส้นผ่านศก. ของก้าน (Rod) | φ16 มม. |
| ความแม่นยำในการหมุนของก้าน (Rod) | ±1.0 องศา |
| โครงสร้างการป้องกัน | IP54 |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
คอนโทรลเลอร์ที่ใช้ได้
แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน
| ชื่อ | รูปลักษณ์ภายนอก | จำนวนแกนที่ เชื่อมต่อได้สูงสุด | แรงดันไฟจ่ายเข้าเครื่อง | รูปแบบการควบคุม | จำนวนจุดที่กำหนดตำแหน่งสูงสุด | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ชุดกำหนดตำแหน่ง | แถวพัลส์ | โปรแกรม | เน็ตเวิร์ค *เลือก | ||||||||||||||||
| DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
| ACON-CB/CGB |  | 1 | DC24V | ● *เลือก | ● *เลือก | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (สเปคเน็ตเวิร์คคือ 768) |
| ACON-CYB/PLB/POB |  | 1 | ● *เลือก | ● *เลือก | － | － | － | － | － | － | － | － | － | － | － | － | － | 64 | |
| ASEL-CS |  | 2 | ● | － | ● | ● | ● | － | ● | － | － | － | － | ● | － | － | － | 1500 | |
| MCON-C/CG |  | 8 | － | － | － | ● | ● | ● | ● | ● | － | ● | ● | ● | ● | ● | ● | 256 | |
| MCON-LC/LCG |  | 6 | － | － | ● | ● | ● | － | ● | ● | － | － | ● | ● | ● | － | － | 256 | |
| RCON |  | 16 | － | － | － | ● | ● | ● | ● | － | － | － | ● | ● | ● | － | － | 128 | |
(ข้อควรระวัง) สำหรับสัญลักษณ์เรียกชื่อย่อของเน็ตเวิร์ค เช่น DV, CC โปรดดูเพิ่มเติมที่หน้า 7-17
มาตรฐานต่างประเทศ
คุณสมบัติ
ข้อควรระวังในการเลือก
 | (1) น้ำหนักขนย้ายเป็นค่าเมื่อทำงานด้วยความเร็วเร่งเท่ากับ 0.3G (Lead 2.5 เท่ากับ 0.2G) ค่าข้างต้นคือค่าจำกัดของความเร่ง (2) มาตรฐานของ Duty ที่ใช้จะเปลี่ยนไปตามเงื่อนไขการทำงาน (น้ำหนักเคลื่อนที่, ความเร็วเร่ง-ลด เป็นต้น) รายละเอียดโปรดดูที่หน้า 1-288 (3) น้ำหนักขนย้ายแนวนอน คือ ค่าในกรณีที่ใช้ไกด์ภายนอกร่วมด้วยและไม่มีแรงภายนอกจากทิศทางอื่นมากระทำกับก้าน (Rod) นอกจากทิศทางการเคลื่อนที่ (4) เนื่องจากเคเบิ้ลจอยท์คอนเนคเตอร์ไม่กันน้ำ กรุณาติดตั้งในตำแหน่งที่ไม่โดนน้ำ (5) แม้ในกรณีที่มีการใช้งานด้วย Absolute อย่างง่าย ช่องแสดงชนิดของเอนโค้ดเดอร์ในรายการรุ่นโมเดลก็คือ "I" (6) ต้องใช้ความระมัดระวังแตกต่างกันไปในแต่ละลักษณะการติดตั้ง รายละเอียดโปรดดูที่หน้า 1-199 (7) ตอนเชื่อมต่อ RCON จะต้องใช้ชุดแปลง (Convert unit) หรือสายเคเบิลแปลง (Convert Cable) สำหรับรายละเอียด กรุณาดูหน้า 7-25 |

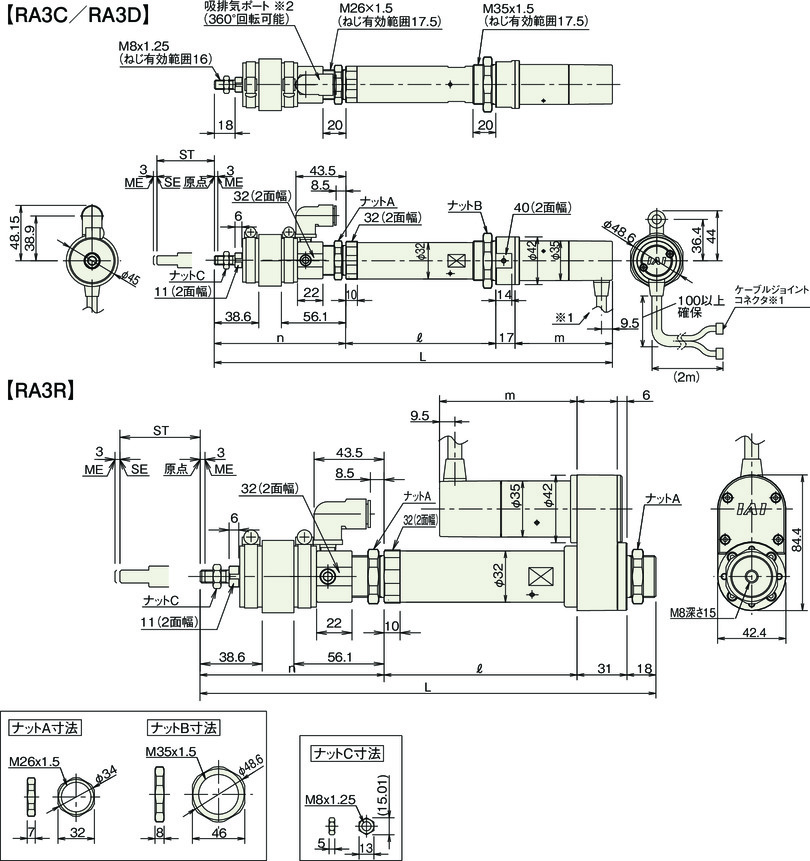

ภาพร่างแสดงขนาด
ST： สโตรค
ME： จุดสิ้นสุดเมคานิคัล
SE： จุดสิ้นสุดสโตรค
*1 เชื่อมต่อมอเตอร์เคเบิ้ลและเคเบิ้ลเข้ารหัส รายละเอียดของสายเคเบิลโปรดดูที่หน้า 1-103
*2 พอร์ตไอดีและไอเสีย คือ ท่อสำหรับปล่อยอากาศภายในเครื่องเป่าลม กรุณาใส่ทูปที่มีเส้นผ่านศูนย์กลางภายนอก φ10 มม. และลากยาวให้ถึงจุดที่ไม่โดนน้ำ
(หมายเหตุ) เมื่อกลับจากจุดเริ่มต้น กรุณาระวังไม่ให้รบกวนวัตถุโดยรอบ เนื่องจากตัวสไลด์จะเคลื่อนไปจนถึง ME
(ข้อควรระวัง) อย่าให้มีแรงภายนอกมากระทำกับตัวก้าน (Rod) นอกเหนือไปจากในทิศทางเคลื่อนที่ของก้าน (Rod) หากมีแรงมากระทำกับก้าน (Rod) ในทิศทางทำมุมฉากหรือในทิศทางหมุน ตัวหยุดหมุนอาจเกิดความเสียหายได้
RCAW-RA3C/RA3D/RA3R (ไม่มีเบรก)
| สโตรค | 50 | 100 | 150 | 200 | |
|---|---|---|---|---|---|
| L | RA3C | 348.9 | 408.9 | 468.9 | 528.9 |
| RA3D | 329.9 | 389.9 | 449.9 | 509.9 | |
| RA3R | 283.4 | 343.4 | 403.4 | 463.4 | |
| ℓ | RA3C | 132 | 182 | 232 | 282 |
| RA3D | 132 | 182 | 232 | 282 | |
| RA3R | 120 | 170 | 220 | 270 | |
| m | RA3C | 85.5 | |||
| RA3D | 66.5 | ||||
| RA3R | 85.5 | ||||
| n | RA3C | 114.4 | 124.4 | 134.4 | 144.4 |
| RA3D | 114.4 | 124.4 | 134.4 | 144.4 | |
| RA3R | 114.4 | 124.4 | 134.4 | 144.4 | |
| น้ำหนัก (กก.) | RA3C | 1.0 | 1.1 | 1.2 | 1.3 |
| RA3D | 1.0 | 1.1 | 1.2 | 1.3 | |
| RA3R | 1.1 | 1.2 | 1.3 | 1.4 | |
RCAW-RA3C/RA3D/RA3R (มีเบรก)
| สโตรค | 50 | 100 | 150 | 200 | |
|---|---|---|---|---|---|
| L | RA3C | 387.9 | 447.9 | 507.9 | 567.9 |
| RA3D | ไม่มีแบบมีเบรก | ||||
| RA3R | 283.4 | 343.4 | 403.4 | 463.4 | |
| ℓ | RA3C | 132 | 182 | 232 | 282 |
| RA3D | ไม่มีแบบมีเบรก | ||||
| RA3R | 120 | 170 | 220 | 270 | |
| m | RA3C | 124.5 | |||
| RA3D | ไม่มีแบบมีเบรก | ||||
| RA3R | 124.5 | ||||
| n | RA3C | 114.4 | 124.4 | 134.4 | 144.4 |
| RA3D | ไม่มีแบบมีเบรก | ||||
| RA3R | 114.4 | 124.4 | 134.4 | 144.4 | |
| น้ำหนัก (กก.) | RA3C | 1.2 | 1.3 | 1.4 | 1.5 |
| RA3D | 1.2 | 1.3 | 1.4 | 1.5 | |
| RA3R | 1.3 | 1.4 | 1.5 | 1.6 | |
