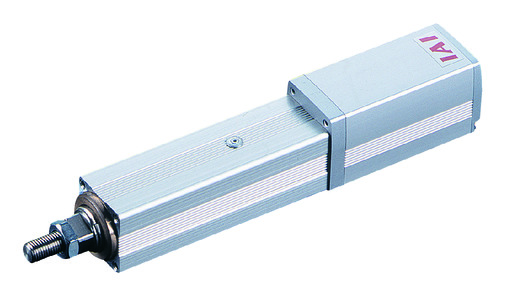

RCP2-RA3C

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

สเปคของแอคชูเอเตอร์

Lead กับ น้ำหนักขนย้าย

รูปแบบ	ระยะ Lead (มม.)	น้ำหนักขนย้ายสูงสุด (ข้อควรระวัง 1)		แรงกดย้ำสูงสุด (นิวตัน)	สโตรค (มม.)
รูปแบบ	ระยะ Lead (มม.)	แนวนอน (กก.)	แนวตั้ง (กก.)	แรงกดย้ำสูงสุด (นิวตัน)	สโตรค (มม.)
RCP2-RA3C-I-28P-5-①-②-③-④	5	15	6	73.5	50 - 200 (ทุกๆ 50 มม.)
RCP2-RA3C-I-28P-2.5-①-②-③-④	2.5	30	10	156.8	50 - 200 (ทุกๆ 50 มม.)

อธิบายสัญลักษณ์ 1 สโตรค 2 คอนโทรลเลอร์ที่ใช้ด้วยกันได้ 3 ความยาวสายเคเบิล 4 อุปกรณ์เสริม

(ข้อควรระวัง 1) โปรดทราบว่าหากความเร็วเพิ่มขึ้น น้ำหนักขนย้ายสูงสุดจะลดลง

สโตรคและความเร็วสูงสุด

สโตรค Lead	50 - 200 (ทุกๆ 50 มม.)
5	187
2.5	114

(หน่วยเป็น มม./วินาที)

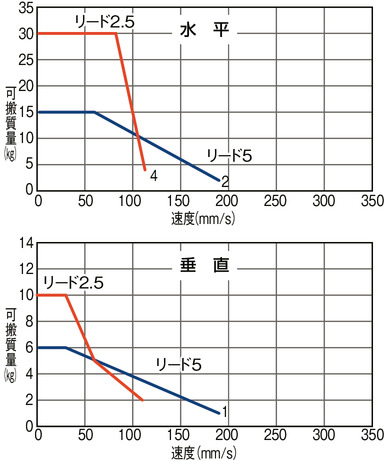

ภาพแสดงความสัมพันธ์ระหว่างความเร็วกับน้ำหนักขนย้าย

ซีรี่ส์ RCP2 หากความเร็วเพิ่มสูงขึ้นเกินกว่าสมรรถนะของพัลส์มอเตอร์ น้ำหนักขนย้ายจะลดลง โปรดตรวจสอบความเร็วและน้ำหนักขนย้ายจากตารางด้านล่าง ว่าตรงตามที่ต้องการหรือไม่

สเปคแบบเพิ่มค่า

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรู φ8 มม. แบบรีด (Rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.02 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.1 มม.
เส้นผ่านศก. ของก้าน (Rod)	φ22 มม.
ความแม่นยำในการหมุนของก้าน (Rod)	±1.5 องศา
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกนที่ เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม															จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
MCON-C/CG	8	DC24V	－	－	－	●	●	●	●	●	－	●	●	●	●	●	●	256
MCON-LC/LCG	6	DC24V	－	－	●	●	●	－	●	●	－	－	●	●	●	－	－	256
MSEL-PC/PG	4	เฟสเดี่ยว AC 100 - 230V	－	－	●	●	●	－	●	－	－	－	●	●	●	－	－	30000
PCON-CB/CGB	1	DC24V	● *เลือก	● *เลือก	－	●	●	●	●	●	●	●	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
PCON-CYB/PLB/POB	1		● *เลือก	● *เลือก	－	－	－	－	－	－	－	－	－	－	－	－	－	64
RCON	16		－	－	－	●	●	●	●	－	－	－	●	●	●	－	－	128
PSEL-CS	2		●	－	●	●	●	－	●	－	－	－	－	●	－	－	－	1500

(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) ซีรี่ส์ RCP2 มีการใช้งานพัลส์มอเตอร์ ดังนั้นหากใช้ความเร็วสูงน้ำหนักขนย้ายจะลดลง โปรดตรวจสอบน้ำหนักขนย้ายของความเร็วที่ต้องการได้จาก "ภาพแสดงความสัมพันธ์ระหว่างความเร็วกับน้ำหนักขนย้าย"
(2) น้ำหนักขนย้ายคือค่าตัวเลขเมื่อทำงานที่ความเร็วเร่ง 0.2G และความเร็วเร่งคือค่าสูงสุด และน้ำหนักขนย้ายในแนวนอน คือกรณีที่มีการใช้งานไกด์ภายนอกร่วม หากมีแรงกระทำจากภายนอก นอกเหนือไปจากในทิศทางเคลื่อนที่ของก้าน (Rod) อาจเกิดความเสียหายกับตัวล็อคการหมุนได โปรดใช้ความระมัดระวัง
(3) สำหรับการใช้งานแบบกดชิ้นงาน โปรดศึกษาจากแคตตาล็อค 2017 หน้า 1-387
(4) แม้จะใช้งานด้วยแอ็บโซลูทอย่างง่าย คอลัมน์ของประเภทเอนโค้ดเดอร์ในรายการแสดงรุ่นก็จะเป็น [I]
(5) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-379
(6) ตอนเชื่อมต่อ RCON จะต้องใช้ชุดแปลง (Convert unit) หรือสายเคเบิลแปลง (Convert Cable) โปรดศึกษารายละเอียดเพิ่มเติมได้จากโฮมเพจ

กลับหน้าบนสุด

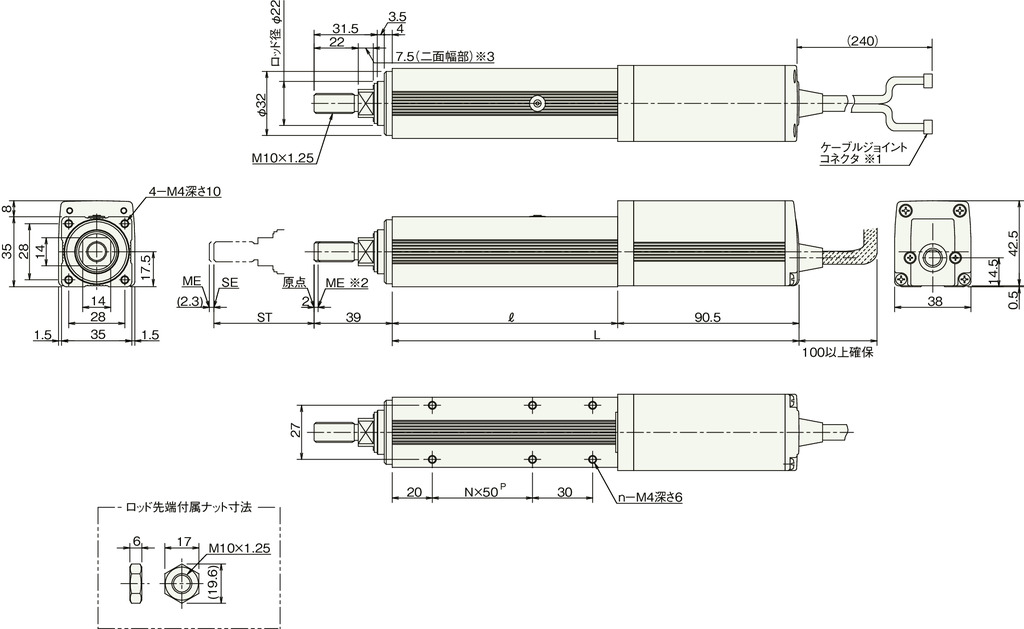

ภาพร่างแสดงขนาด

ST : สโตรค

ME : เมคคานิคัลเอน

SE : สโตรคเอน

*1 เชื่อมต่อมอเตอร์และเอนโค้ดเดอร์ รายละเอียดของสายเคเบิล โปรดดูที่หน้า 1-291

*2 กรณีกลับตำแหน่งเริ่มต้น ก้าน (Rod) จะเคลื่อนที่ไปถึง ME โปรดระวังการชนกับวัตถุโดยรอบ

* 3 ทิศทางของ Width across flats แตกต่างกันไปตามแต่ผลิตภัณฑ์

(ข้อควรระวัง) อย่าให้มีแรงภายนอกมากระทำกับตัวก้าน (Rod) นอกเหนือไปจากในทิศทางเคลื่อนที่ของก้าน (Rod) หากมีแรงมากระทำกับก้าน (Rod) ในทิศทางทำมุมฉากหรือในทิศทางหมุน ตัวหยุดหมุนอาจเกิดความเสียหายได้

ขนาดมิติและมวลแยกตามสโตรค

สโตรค	50	100	150	200
ℓ	112.5	162.5	212.5	262.5
L	203	253	303	353
N	1	2	3	4
n	6	8	10	12
น้ำหนัก (กก.)	0.8	0.95	1.1	1.25

กลับหน้าข้อมูลผลิตภัณฑ์
