คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง

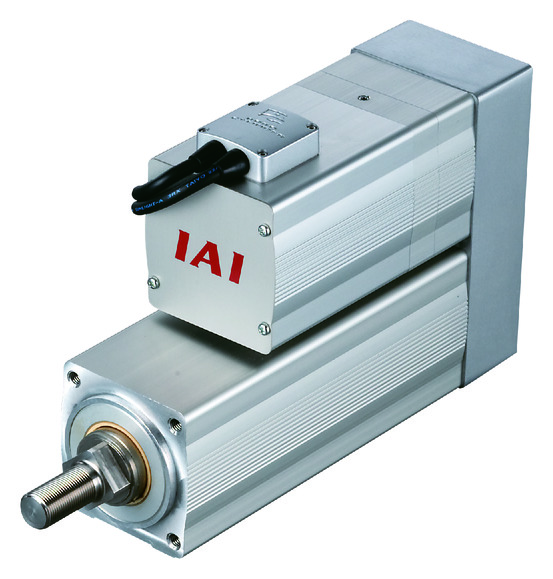

สเปคของแอคชูเอเตอร์
| รูปแบบ | ระยะ Lead (มม.) | น้ำหนักขนย้ายสูงสุด | แรงกดย้ำสูงสุด (นิวตัน) | สโตรค (มม.) | |
|---|---|---|---|---|---|
| แนวนอน (กก.) | แนวตั้ง (กก.) | ||||
| RCP2-RA8R-I-60P-10-①-P4-②-③ | 10 | 60 | 40 | 1000 | 50 - 300 (ทุกๆ 50 มม.) |
| RCP2-RA8R-I-60P-5-①-P4-②-③ | 5 | 100 | 70 | 2000 | |
อธิบายสัญลักษณ์ 1 สโตรค 2 ความยาวสายเคเบิล 3 อุปกรณ์เสริม
| สโตรค Lead | 50 - 300 (ทุกๆ 50 มม.) |
|---|---|
| 10 | 200 |
| 5 | 100 |
(หน่วยเป็น มม./วินาที)

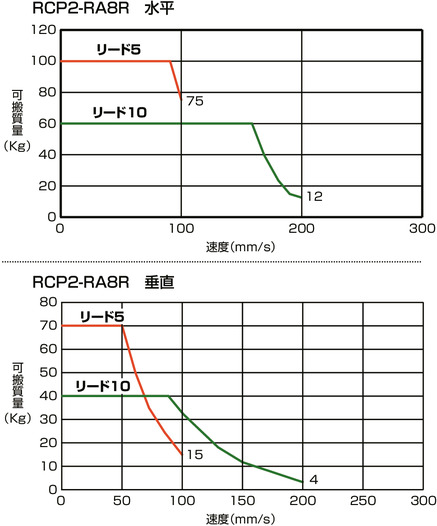

ภาพแสดงความสัมพันธ์ระหว่างความเร็วกับน้ำหนักขนย้าย
สเปคแบบเพิ่มค่า
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู φ16 มม.แบบรีด (rolled) C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.02 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | ไม่เกิน 0.1 มม. |
| ก้าน (Rod) | φ40 มม. ท่อสแตนเลส |
| ความแม่นยำในการหมุนของก้าน (Rod) | ±1.0 องศา |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |

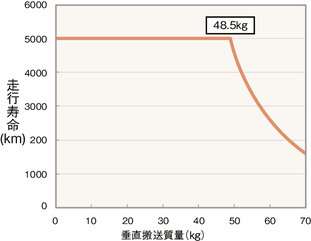

ตารางแสดงความสัมพันธ์ระหว่างน้ำหนักขนย้ายแนวตั้งกับอายุใช้งานเคลื่อนที่
Lead 5 อายุใช้งานจะเปลี่ยนแปลงไปมากตามน้ำหนักขนย้าย น้ำหนักขนย้ายและอายุใช้งานแสดงได้ดังกราฟด้านล่างนี้ โปรดใช้ความระวัง
คอนโทรลเลอร์ที่ใช้ได้
แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

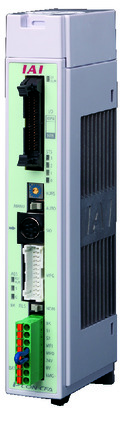

| ชื่อ | รูปลักษณ์ภายนอก | จำนวนแกนที่ เชื่อมต่อได้สูงสุด | แรงดันไฟจ่ายเข้าเครื่อง | รูปแบบการควบคุม | จำนวนจุดที่กำหนดตำแหน่งสูงสุด | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ชุดกำหนดตำแหน่ง | แถวพัลส์ | โปรแกรม | เน็ตเวิร์ค *เลือก | ||||||||||||||||
| DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
| MSEL-PCF/PGF |  | 4 | เฟสเดี่ยว AC 100 - 230V | － | － | ● | ● | ● | － | ● | － | － | － | ● | ● | ● | － | － | 30000 |
| PCON-CFB/CGFB (รุ่นรองรับมอเตอร์ 60P) |  | 1 | DC24V | ● *เลือก | ● *เลือก | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (สเปคเน็ตเวิร์คคือ 768) |
| RCON |  | 16 | － | － | － | ● | ● | ● | ● | － | － | － | ● | ● | ● | － | － | 128 | |
(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13
(ข้อควรระวัง) ไม่สามารถใช้ชุด Absolute อย่างง่ายได้
(หมายเหตุ) แกนที่ 3, 4 ของ MSEL-PCF/PGF ไม่สามารถเชื่อมต่อได้
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) น้ำหนักขนย้ายคือค่าตัวเลขเมื่อ Lead 5 ทำงานที่ความเร็วเร่ง 0.1G และ Lead 10 ทำงานที่ความเร็วเร่ง 0.2G และความเร็วเร่งลดคือค่าสูงสุด (2) น้ำหนักขนย้ายในแนวนอนทั้งหมด คือกรณีที่มีการใช้งานไกด์ภายนอกร่วม หากมีแรงกระทำจากภายนอก นอกเหนือไปจากในทิศทางเคลื่อนที่ของก้าน (Rod) อาจเกิดความเสียหายกับตัวล็อคการหมุนได โปรดใช้ความระมัดระวัง (3) สำหรับการใช้งานแบบกดชิ้นงาน โปรดศึกษาจากแคตตาล็อค 2017 หน้า 1-387 (4) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-379 (5) ตอนเชื่อมต่อ RCON จะต้องใช้ชุดแปลง (Convert unit) หรือสายเคเบิลแปลง (Convert Cable) โปรดศึกษารายละเอียดเพิ่มเติมได้จากโฮมเพจ |

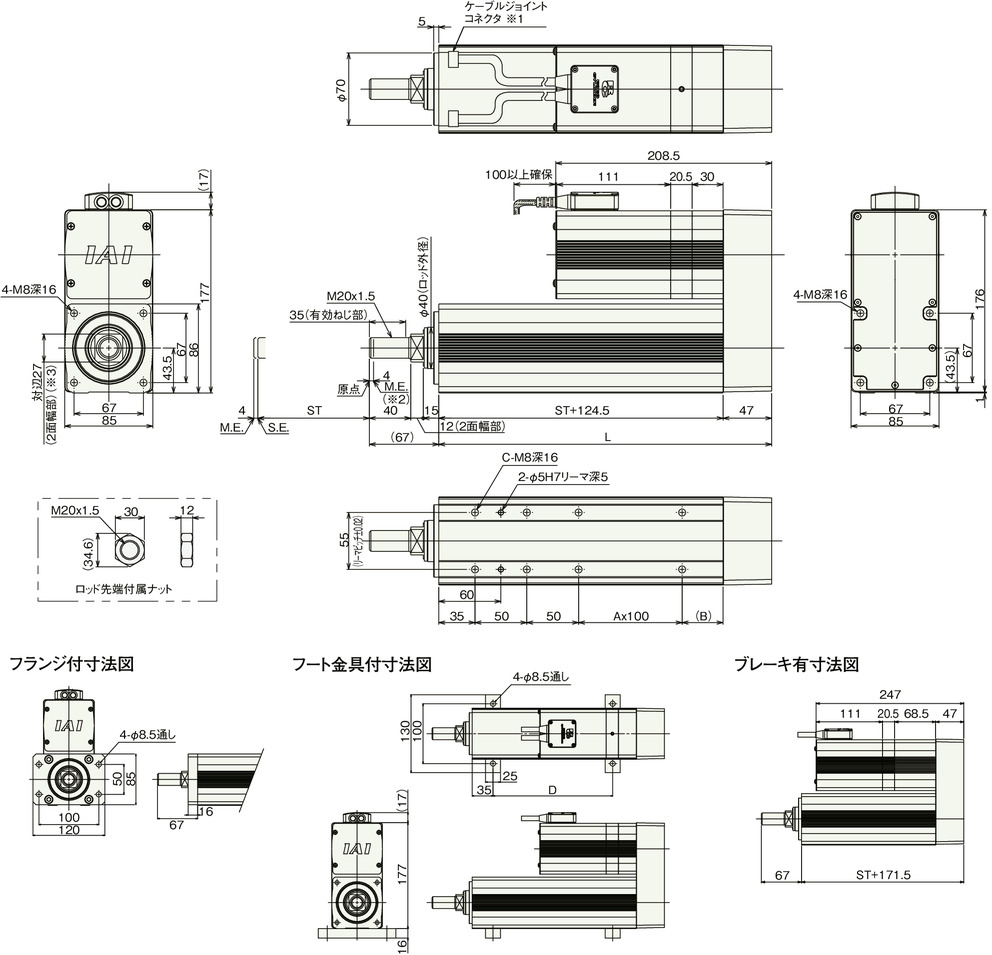

ภาพร่างแสดงขนาด
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
*1 เชื่อมต่อมอเตอร์และเอนโค้ดเดอร์ รายละเอียดของสายเคเบิล โปรดดูที่หน้า 1-291
*2 กรณีกลับตำแหน่งเริ่มต้น ก้าน (Rod) จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับวัตถุโดยรอบ
* 3 ทิศทางของ Width across flats แตกต่างกันไปตามแต่ผลิตภัณฑ์
(ข้อควรระวัง) กรณีติดตั้งตัวเครื่องโดยใช้ Front housing และหน้าแปลน จะต้องระวังไม่ให้มีแรงภายนอกมากระทำกับส่วนตัวเครื่อง
(ข้อควรระวัง) อย่าให้มีแรงภายนอกมากระทำกับตัวก้าน (Rod) นอกเหนือไปจากในทิศทางเคลื่อนที่ของก้าน (Rod) หากมีแรงมากระทำกับก้าน (Rod) ในทิศทางทำมุมฉากหรือในทิศทางหมุน ตัวหยุดหมุนอาจเกิดความเสียหายได้
ขนาดมิติ - น้ำหนัก แยกตามสโตรค (มม.)
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|
| L | 221.5 | 271.5 | 321.5 | 371.5 | 421.5 | 471.5 | |
| A | 0 | 0 | 1 | 1 | 2 | 2 | |
| B | 39.5 | 89.5 | 39.5 | 89.5 | 39.5 | 89.5 | |
| C | 6 | 6 | 8 | 8 | 10 | 10 | |
| D | 100 | 100 | 200 | 200 | 300 | 300 | |
| น้ำหนัก (กก.) | ไม่มีเบรก | 7.7 | 8.6 | 9.4 | 10.3 | 11.1 | 12 |
| มีเบรก | 8.6 | 9.5 | 10.3 | 11.2 | 12.0 | 12.9 | |
