คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง

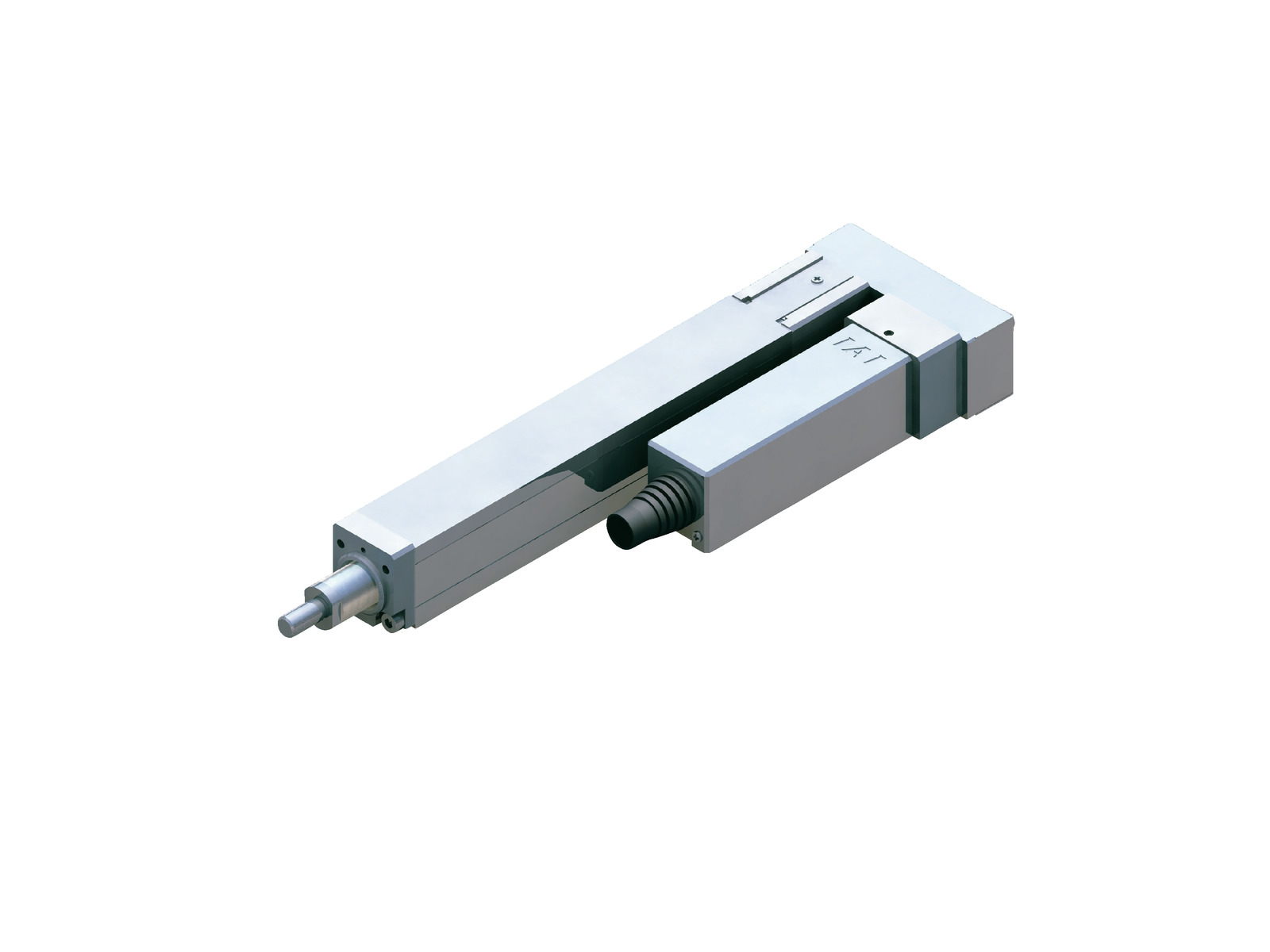

(หมายเหตุ) รูปภาพด้านบนเป็นสเปคแบบมอเตอร์หมุนกลับทางซ้าย (ML)
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| รุ่นมอเตอร์ | แบบมาตรฐาน | รุ่นแรงผลักสูง | |||||||
| บอลสกรู | Lead | Ball screw lead (มม.) | 4 | 2 | 1 | 4 | 2 | 1 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 0.5 | 1 | 2 | 1 | 2 | 4 | |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 200 | 100 | 50 | 200 | 100 | 50 | ||
| ความเร็วต่ำสุด (มม./วินาที) | 5 | 3 | 2 | 5 | 3 | 2 | |||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | |||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | |||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 0.2 | 0.37 | 0.75 | 0.32 | 0.62 | 1.25 | |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 200 | 100 | 50 | 200 | 100 | 50 | ||
| ความเร็วต่ำสุด (มม./วินาที) | 5 | 3 | 2 | 5 | 3 | 2 | |||
| พิกัดความเร็วเร่ง-ลด (G) | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | |||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | |||
| กด (บอลสกรู) | แรงขับสูงสุด ณ ขณะกด (N) | 12.6 | 25.2 | 50.4 | 23.1 | 46.2 | 92.4 | ||
| ความเร็วสูงสุดในการกด (มม./วินาที) | 5 | 5 | 5 | 5 | 5 | 5 | |||
| สกรูสไลด์ | Lead | ระยะ Lead ของสกรูสไลด์ (มม.) | 4 | 2 | 1 | － | － | － | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 0.25 | 0.5 | 1 | － | － | － | |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 200 | 100 | 50 | － | － | － | ||
| ความเร็วต่ำสุด (มม./วินาที) | 5 | 3 | 2 | － | － | － | |||
| พิกัดความเร็วเร่ง-ลด (G) | 0.2 | 0.2 | 0.2 | － | － | － | |||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.2 | 0.2 | 0.2 | － | － | － | |||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 0.12 | 0.25 | 0.5 | － | － | － | |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 200 | 100 | 50 | － | － | － | ||
| ความเร็วต่ำสุด (มม./วินาที) | 5 | 3 | 2 | － | － | － | |||
| พิกัดความเร็วเร่ง-ลด (G) | 0.2 | 0.2 | 0.2 | － | － | － | |||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.2 | 0.2 | 0.2 | － | － | － | |||
| กด (สกรูสไลด์) | แรงขับสูงสุด ณ ขณะกด (N) | 6.6 | 13.2 | 26.4 | － | － | － | ||
| ความเร็วสูงสุดในการกด (มม./วินาที) | 5 | 5 | 5 | － | － | － | |||
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | |||||||
| แรง Hold ของเบรก (kgf) | 0.2 | 0.37 | 0.75 | 0.32 | 0.62 | 1.25 | |||
| สโตรค | สโตรคต่ำสุด (มม.) | 25 | 25 | 25 | 25 | 25 | 25 | ||
| สโตรคสูงสุด (มม.) | 100 | 100 | 100 | 100 | 100 | 100 | |||
| ระยะ Pitch ของสโตรค (มม.) | 25 | 25 | 25 | 25 | 25 | 25 | |||
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู / สกรูสไลด์ φ4 มม. แบบรีด C10 |
| ความละเอียดแม่นยำในการกำหนดตำแหน่งทำซ้ำ | บอลสกรู ±0.02 มม. / สกรูสไลด์ ±0.05 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | บอลสกรู ไม่เกิน 0.1 มม. / สกรูสไลด์ ไม่เกิน 0.3 มม. (ค่าเริ่มต้น) |
| ฐาน | วัสดุ : อะลูมิเนียม ชุบผิวสีขาว |
| ลิเนียร์ไกด์ | ไกด์สไลด์ |
| ก้าน (Rod) | φ12 มม. วัสดุ : อะลูมิเนียม ชุบเคลือบสีขาว |
| ความแม่นยำในการหมุนของก้าน (Rod) | ±1.7 องศา |
| อายุการใช้งานเคลื่อนที่ | บอลสกรู 5000 กม. หรือ 50 ล้าน ไป-กลับ สกรูสไลด์ แนวนอน : 10 ล้านรอบ แนวตั้ง : 5 ล้านรอบ (จำนวนครั้งไปกลับ) |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน Max85% RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | IP30 |
| ทนการสั่นสะเทือน - ทนการกระแทก | ไม่เกิน 4.9m/s2 100Hz |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | พัลส์มอเตอร์ |
| ชนิดเอนโค้ดเดอร์ | แบบเพิ่มค่า (Incremental) |
| จำนวนพัลส์เอนโค้ดเดอร์ | 800 พัลส์ / รอบ |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง
น้ำหนักขนย้ายใช้หน่วย กก.
รุ่นบอลสกรูแรงผลักสูง
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.2 |
| 200 | 1 | 0.32 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.2 |
| 100 | 2 | 0.62 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.2 |
| 50 | 4 | 1.25 |
รุ่นบอลสกรูมาตรฐาน
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.2 |
| 200 | 0.5 | 0.2 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.2 |
| 100 | 1 | 0.37 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.3 | 0.2 |
| 50 | 2 | 0.75 |
รุ่นสกรูสไลด์
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.2 | 0.2 |
| 200 | 0.25 | 0.12 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.2 | 0.2 |
| 100 | 0.5 | 0.25 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.2 | 0.2 |
| 50 | 1 | 0.5 |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| สโตรค Lead | 25 (มม.) | 50 - 100 (มม.) | |
|---|---|---|---|
| บอลสกรู | 4 | 180 | 200 |
| 2 | 100 | ||
| 1 | 50 | ||
| สกรูสไลด์ | 4 | 180 | 200 |
| 2 | 100 | ||
| 1 | 50 | ||

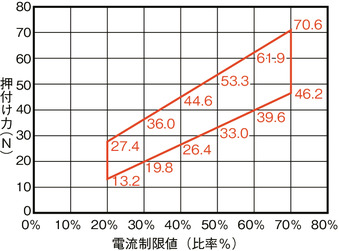

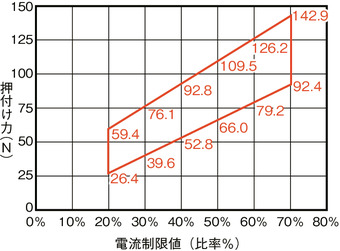

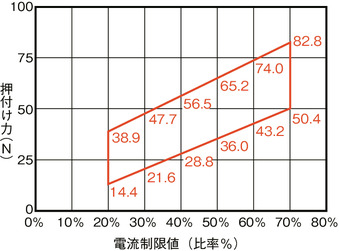

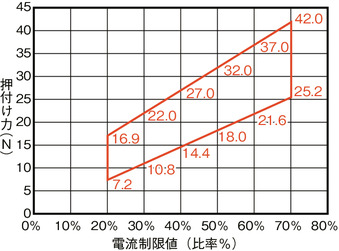

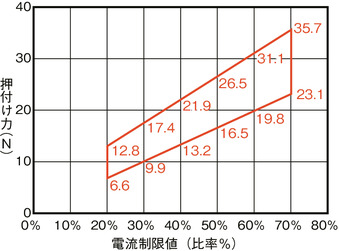

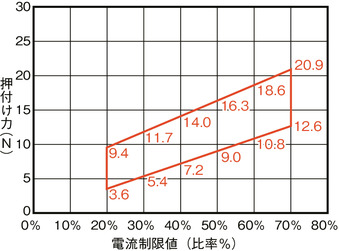

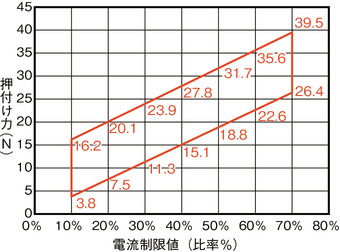

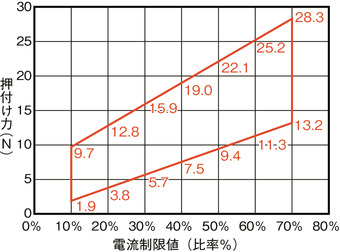

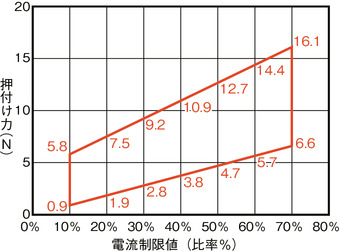

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า
กรณีใช้งานแบบกด โปรดเลือกใช้รุ่นโมเดลที่มีแรงกดตามต้องการ และอยู่ภายในขอบเขตกรอบเส้นสีแดงในกราฟด้านล่าง ในกราฟมีการเผื่อระยะโดยพิจารณาการลดลงของประสิทธิภาพอันเนื่องมาจากบอลสไลด์เสื่อมสภาพ ความเร็วเคลื่อนที่ขณะกดจะคงที่ที่ 5 มม. / วินาที
รุ่นบอลสกรูแรงผลักสูง
รุ่นบอลสกรูแรงผลักสูง
รุ่นบอลสกรูแรงผลักสูง
รุ่นบอลสกรูมาตรฐาน
รุ่นบอลสกรูมาตรฐาน
รุ่นบอลสกรูมาตรฐาน
รุ่นสกรูสไลด์
รุ่นสกรูสไลด์
รุ่นสกรูสไลด์
คอนโทรลเลอร์ที่ใช้ได้
แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน
| ชื่อ | รูปลักษณ์ภายนอก | จำนวนแกนที่ เชื่อมต่อได้สูงสุด | แรงดันไฟจ่ายเข้าเครื่อง | รูปแบบการควบคุม | จำนวนจุดที่กำหนดตำแหน่งสูงสุด | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ชุดกำหนดตำแหน่ง | แถวพัลส์ | โปรแกรม | เน็ตเวิร์ค *เลือก | ||||||||||||||||
| DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
| MCON-C/CG |  | 8 | DC24V | － | － | － | ● | ● | ● | ● | ● | － | ● | ● | ● | ● | ● | ● | 256 |
| MCON-LC/LCG |  | 6 | － | － | ● | ● | ● | － | ● | ● | － | － | ● | ● | ● | － | － | 256 | |
| MSEL-PC/PG |  | 4 | เฟสเดี่ยว AC 100 - 230V | － | － | ● | ● | ● | － | ● | － | － | － | ● | ● | ● | － | － | 30000 |
| PCON-CB/CGB |  | 1 | DC24V | ● *เลือก | ● *เลือก | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (สเปคเน็ตเวิร์คคือ 768) |
| PCON-CYB/PLB/POB |  | 1 | ● *เลือก | ● *เลือก | － | － | － | － | － | － | － | － | － | － | － | － | － | 64 | |
| RCON |  | 16 | － | － | － | ● | ● | ● | ● | － | － | － | ● | ● | ● | － | － | 128 | |
| PSEL-CS |  | 2 | ● | － | ● | ● | ● | － | ● | － | － | － | － | ● | － | － | － | 1500 | |
(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง" (2) น้ำหนักขนย้ายในแนวนอน คือกรณีที่มีการใช้งานไกด์จากภายนอกร่วม หากมีแรงภายนอกอื่นมากระทำนอกเหนือจากในทิศทางเคลื่อนที่ของก้าน (Rod) อาจทำให้ตัวหยุดหมุนเสียหายได้ โปรดใช้ความระวัง (3) แรงกดสูงสุดคือกรณีทำงานที่ 5 มม. / วินาที กรณีใช้งานแบบกด โปรดดู "ภาพแสดงความสัมพันธ์ระหว่างแรงกดกับค่าจำกัดกระแสไฟฟ้า" แรงผลักที่แสดงเป็นค่ามาตรฐาน โปรดดูข้อควรระวังที่หน้า 1-427 (4) กรณีนำไปใช้งานภายใต้สภาพแวดล้อมที่มีฝุ่นกระจาย อายุใช้งานจะสั้นลง (5) แม้ในกรณีที่มีการใช้งานด้วย Absolute อย่างง่าย ช่องแสดงชนิดของเอนโค้ดเดอร์ในรายการรุ่นโมเดลก็คือ "I" (6) ต้องใช้ความระมัดระวังแตกต่างกันไปในแต่ละลักษณะการติดตั้ง รายละเอียดโปรดดูที่หน้า 1-379 (7) เนื่องจากมีการใช้งานพัลส์มอเตอร์ หากความเร็วสูงน้ำหนักขนย้ายจะลดลง รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง" |

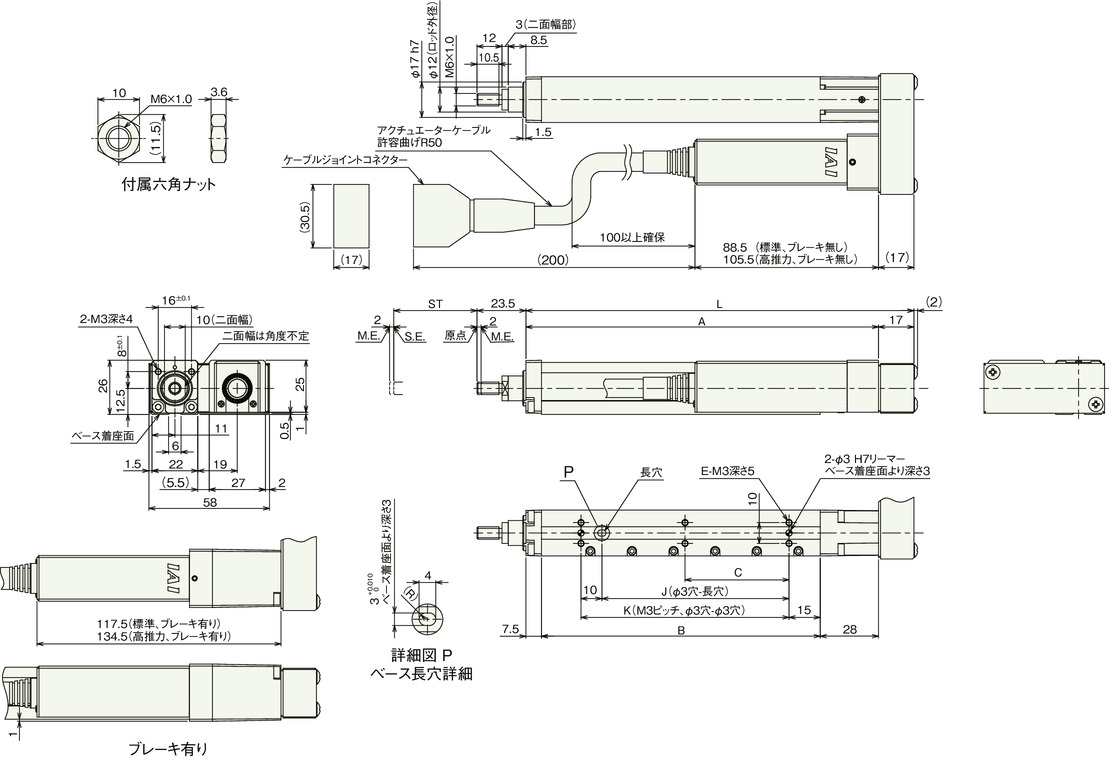

ภาพร่างแสดงขนาด
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
(หมายเหตุ) ต่อมอเตอร์และเสียบสายเคเบิลของเอนโค้ดเดอร์เข้ากับคอนเน็คเตอร์เชื่อมต่อสายเคเบิล
(ข้อควรระวัง) กรณีกลับตำแหน่งเริ่มต้น ก้าน (Rod) จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับวัตถุโดยรอบ
(ข้อควรระวัง) ทิศทางของ Width across flat จะเปลี่ยนไปตามแต่ละผลิตภัณฑ์
(ข้อควรระวัง) ภาพด้านล่างคือสเปคแบบกลับทิศทางมอเตอร์ทางซ้าย
(ข้อควรระวัง) อย่าให้มีแรงภายนอกมากระทำกับตัวก้าน (Rod) นอกเหนือไปจากในทิศทางเคลื่อนที่ของก้าน (Rod) หากมีแรงมากระทำกับก้าน (Rod) ในทิศทางทำมุมฉากหรือในทิศทางหมุน ตัวหยุดหมุนอาจเกิดความเสียหายได้
(ข้อควรระวัง) ฐานของ Brake housing จะยื่นล้ำออกมาจากด้านที่ประกอบตัวเครื่อง 1 มม. โปรดระวังขณะติดตั้ง
ขนาดแยกตามสโตรค
| สโตรค | 25 | 50 | 75 | 100 |
|---|---|---|---|---|
| L | 111.5 | 136.5 | 161.5 | 186.5 |
| A | 94.5 | 119.5 | 144.5 | 169.5 |
| B | 59 | 84 | 109 | 134 |
| C | 0 | 0 | 0 | 50 |
| E | 4 | 4 | 4 | 6 |
| J | 15 | 40 | 65 | 90 |
| K | 25 | 50 | 75 | 100 |
น้ำหนักแยกตามสโตรค
| สโตรค | 25 | 50 | 75 | 100 | ||
|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | สกรูสไลด์ | ไม่มีเบรก | 0.3 | 0.32 | 0.35 | 0.37 |
| มีเบรก | 0.41 | 0.43 | 0.46 | 0.47 | ||
| บอลสกรู | ไม่มีเบรก | 0.31 | 0.33 | 0.35 | 0.37 | |
| มีเบรก | 0.41 | 0.43 | 0.46 | 0.47 | ||
