RCP3-SA2BR

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

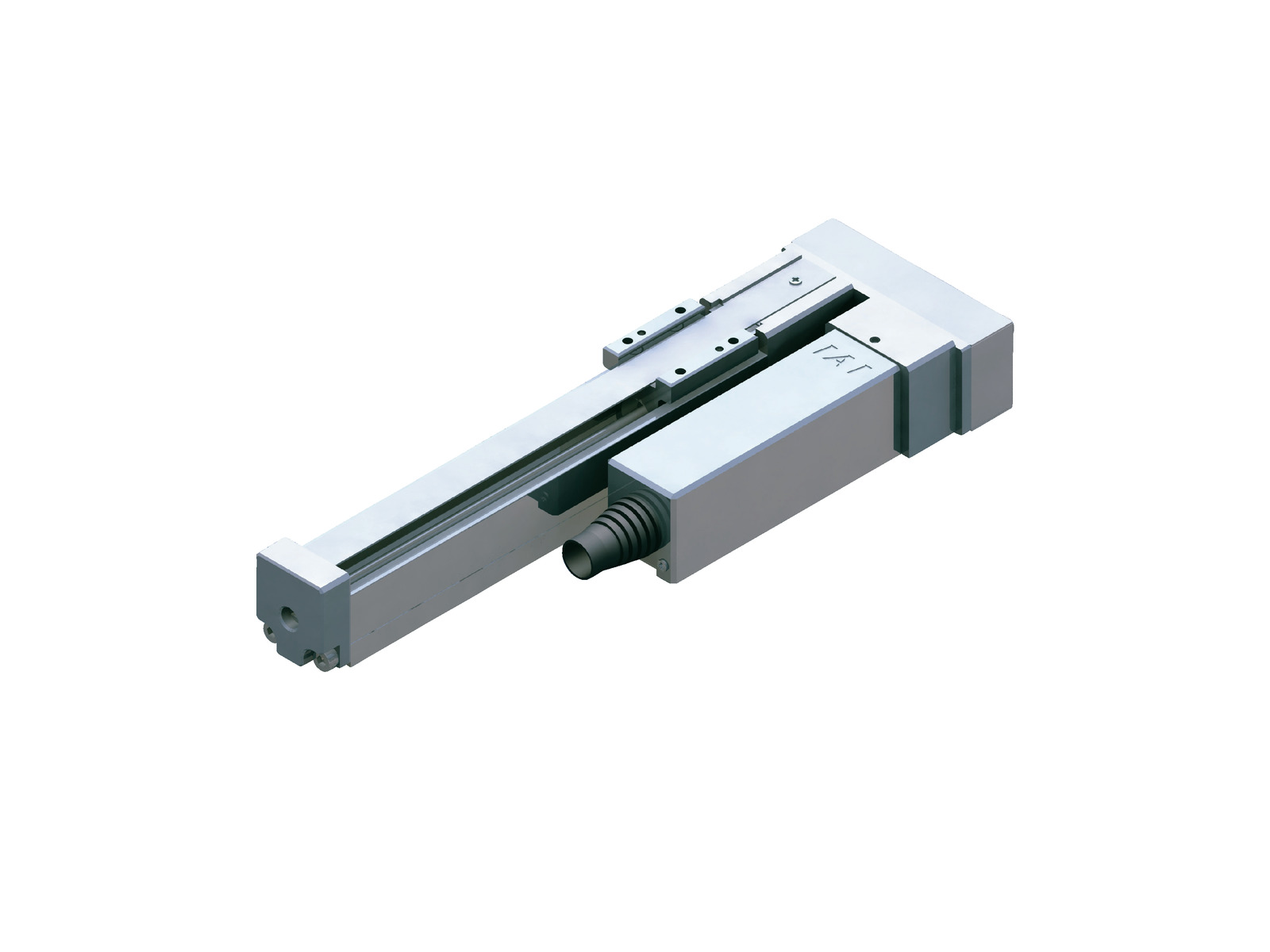

(หมายเหตุ) รูปภาพด้านบนเป็นสเปคแบบมอเตอร์หมุนกลับทางซ้าย (ML)

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		ระยะ Lead ของสกรูสไลด์ (มม.)	6	4	2
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	0.25	0.5	1
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	300	200	100
		ความเร็วต่ำสุด (มม./วินาที)	8	5	3
		พิกัดความเร็วเร่ง-ลด (G)	0.2	0.2	0.2
		ความเร็วเร่ง-ลดสูงสุด (G)	0.2	0.2	0.2
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	－	－	－
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	－	－	－
		ความเร็วต่ำสุด (มม./วินาที)	－	－	－
		พิกัดความเร็วเร่ง-ลด (G)	－	－	－
		ความเร็วเร่ง-ลดสูงสุด (G)	－	－	－
การกด		แรงขับสูงสุด ณ ขณะกด (N)	－	－	－
การกด		ความเร็วสูงสุดในการกด (มม./วินาที)	－	－	－
สโตรค		สโตรคต่ำสุด (มม.)	25	25	25
		สโตรคสูงสุด (มม.)	150	150	150
		ระยะ Pitch ของสโตรค (มม.)	25	25	25

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	สกรูสไลด์ φ6 มม. แบบรีด (rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.05 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.3 มม. (ค่าเริ่มต้น)
ฐาน	วัสดุ : อะลูมิเนียม ชุบอะลูมิเนียมสีขาว
ลิเนียร์ไกด์	ไกด์สไลด์
อายุการใช้งานเคลื่อนที่	10 ล้านรอบ (จำนวนรอบไปกลับ)
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน Max 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	－
ทนการสั่นสะเทือน - ทนการกระแทก	ไม่เกิน 4.9m/s² 100Hz
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	พัลส์มอเตอร์
ชนิดเอนโค้ดเดอร์	แบบเพิ่มค่า (Incremental)
จำนวนพัลส์เอนโค้ดเดอร์	800 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก.

Lead 6

ทิศทางติดตั้ง	แนวนอน
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.2
300	0.25

Lead 4

ทิศทางติดตั้ง	แนวนอน
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.2
200	0.5

Lead 2

ทิศทางติดตั้ง	แนวนอน
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.2
100	1

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

Stroke lead		25 (มม.)	50 (มม.)	75 - 150 (มม.)
สกรูสไลด์	6	180	280	300
	4	180	200
	2	100

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกนที่ เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม															จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
MCON-C/CG	8	DC24V	－	－	－	●	●	●	●	●	－	●	●	●	●	●	●	256
MCON-LC/LCG	6	DC24V	－	－	●	●	●	－	●	●	－	－	●	●	●	－	－	256
MSEL-PC/PG	4	เฟสเดี่ยว AC 100 - 230V	－	－	●	●	●	－	●	－	－	－	●	●	●	－	－	30000
PCON-CB/CGB	1	DC24V	● *เลือก	● *เลือก	－	●	●	●	●	●	●	●	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
PCON-CYB/PLB/POB	1		● *เลือก	● *เลือก	－	－	－	－	－	－	－	－	－	－	－	－	－	64
RCON	16		－	－	－	●	●	●	●	－	－	－	●	●	●	－	－	128
PSEL-CS	2		●	－	●	●	●	－	●	－	－	－	－	●	－	－	－	1500

(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(2) ใช้ได้เฉพาะกับการใช้งานในลักษณะทิศทางแนวนอน
(3) หากนำไปใช้งานในสภาพแวดล้อมที่มีฝุ่นฟุ้งกระจาย อายุการใช้งานจะลดต่ำลงอย่างมีนัยยะ
(4) เนื่องจากรุ่นนี้ใช้สกรูสไลด์ (*) และไกด์สไลด์ โปรดนำไปใช้งานให้เหมาะกับคุณลักษณะดังกล่าว อนึ่ง ไกด์สไลด์ไม่รองรับการใช้งานกับโหลดออฟเซ็ต (*โปรดดูหน้า 1-102 ประกอบ)
(5) แม้จะใช้งานด้วยแอ็บโซลูทอย่างง่าย คอลัมน์ของประเภทเอนโค้ดเดอร์ในรายการแสดงรุ่นก็จะเป็น [I]

กลับหน้าบนสุด

ภาพร่างแสดงขนาด

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

(หมายเหตุ) ต่อมอเตอร์และเสียบสายเคเบิลของเอนโค้ดเดอร์เข้ากับคอนเน็คเตอร์ต่อสายเคเบิล รายละเอียดของสายเคเบิล โปรดดูที่หน้า 1-291

(หมายเหตุ) หลังจากกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปจนถึง M.E. อาจเกิดการชนกับวัตถุโดยรอบได้ โปรดใช้ความระมัดระวัง

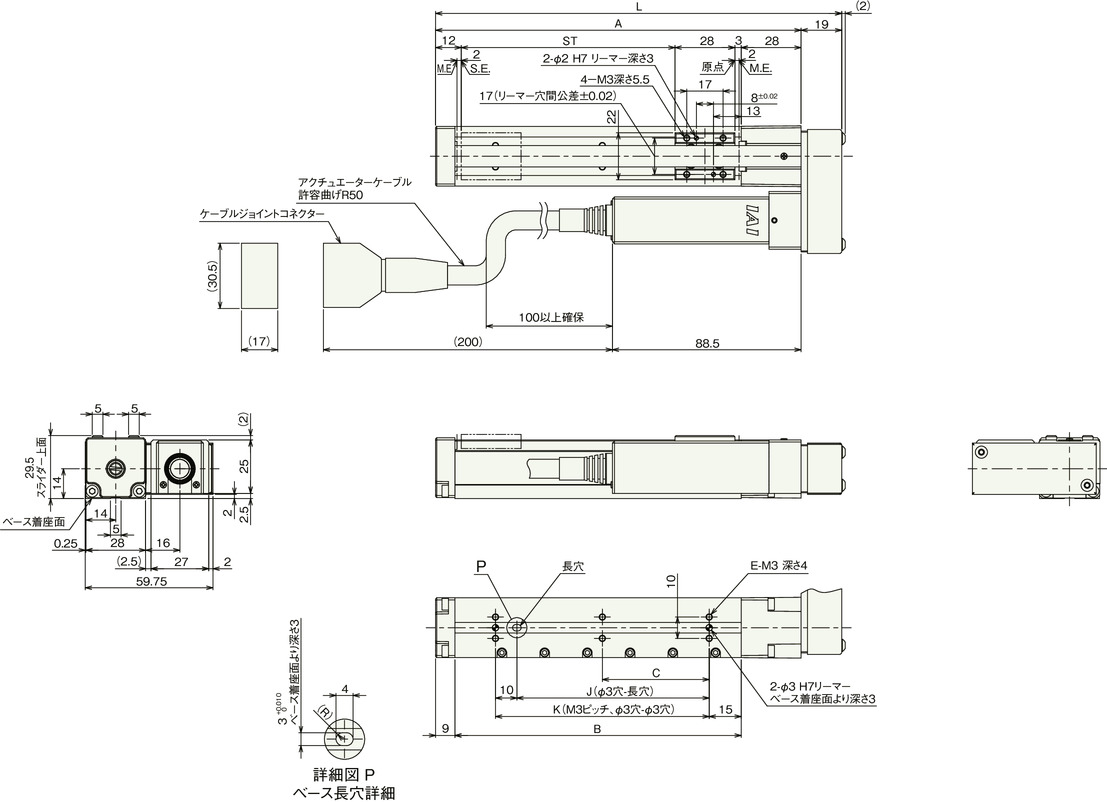

(หมายเหตุ) รูปภาพด้านล่างเป็นดรอว์อิ้งค์ของสเปคที่มอเตอร์หมุนกลับทางซ้าย

ขนาดแยกตามสโตรค

สโตรค	25	50	75	100	125	150
L	115	140	165	190	215	240
A	96	121	146	171	196	221
B	59	84	109	134	159	184
C	0	0	0	50	62.5	75
E	4	4	4	6	6	6
J	15	40	65	90	115	140
K	25	50	75	100	125	150

น้ำหนักแยกตามสโตรค

สโตรค	25	50	75	100	125	150
น้ำหนัก (กก.)	0.32	0.34	0.37	0.39	0.42	0.45
