RCP3-SA4R

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

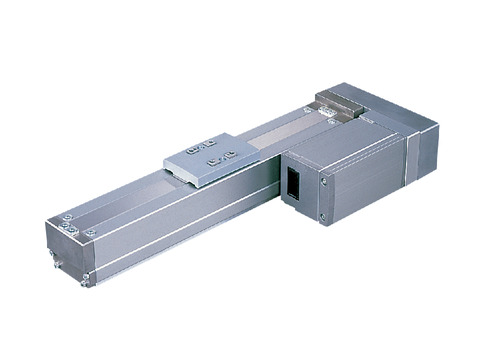

(หมายเหตุ) รูปภาพด้านบนเป็นสเปคแบบมอเตอร์หมุนกลับทางซ้าย (ML)

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Ball screw lead (มม.)	10	5	2.5
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	9	10	11
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	500	250	125
		ความเร็วต่ำสุด (มม./วินาที)	13	7	4
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3	0.2
		ความเร็วเร่ง-ลดสูงสุด (G)	0.7	0.7	0.7
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	1.5	4	8
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	500	250	125
		ความเร็วต่ำสุด (มม./วินาที)	13	7	4
		พิกัดความเร็วเร่ง-ลด (G)	0.2	0.2	0.2
		ความเร็วเร่ง-ลดสูงสุด (G)	0.3	0.3	0.3
การกด		แรงขับสูงสุด ณ ขณะกด (N)	40	80	160
การกด		ความเร็วสูงสุดในการกด (มม./วินาที)	20	20	20
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
เบรก		แรง Hold ของเบรก (kgf)	1.5	4	8
สโตรค		สโตรคต่ำสุด (มม.)	50	50	50
		สโตรคสูงสุด (มม.)	500	500	500
		ระยะ Pitch ของสโตรค (มม.)	50	50	50

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรู φ8 มม. แบบรีด (Rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.02 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.1 มม.
ฐาน	วัสดุ : อะลูมิเนียม ชุบอะลูมิเนียมสีขาว
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต	Ma：6N･m
	Mb：9N･m
	Mc：13N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 2)	Ma：3N･m
	Mb：4N･m
	Mc：6N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน Max 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	IP20
ทนการสั่นสะเทือน - ทนการกระแทก	ไม่เกิน 4.9m/s² 100Hz
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	พัลส์มอเตอร์
ชนิดเอนโค้ดเดอร์	แบบเพิ่มค่า (Incremental)
จำนวนพัลส์เอนโค้ดเดอร์	800 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 2) กรณีที่พิกัดอายุการใช้งานมาตรฐานเท่ากับ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง

　โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้ที่หน้า 1-360

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก.

Lead 10

ทิศทางติดตั้ง	แนวนอน				แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.2	0.3	0.5	0.7	0.1	0.2	0.3
0	9	7.5	6.5	5.5	1.5	1.5	1.5
83	9	7.5	6.5	5.5	1.5	1.5	1.5
167	9	7.5	6.5	5.5	1.5	1.5	1.5
250	7	6	5	4	1.5	1.5	1.5
333	6	5	4	3	1.5	1.5	1.5
417	5	4	3	2	1.5	1.5	1.5
500	4	3	2	1	1	0.5	0.5

Lead 5

ทิศทางติดตั้ง	แนวนอน				แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.2	0.3	0.5	0.7	0.1	0.2	0.3
0	10	9	8	7	4	4	4
42	10	9	8	7	4	4	4
83	10	9	8	7	4	4	4
125	10	9	8	7	4	4	4
167	10	9	8	7	4	4	4
208	9	8	7	6	4	4	4
250	8	7	6	5	3	2.5	2

Lead 2.5

ทิศทางติดตั้ง	แนวนอน				แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.2	0.3	0.5	0.7	0.1	0.2	0.3
0	11	10	9	8	8	8	8
21	11	10	9	8	8	8	8
42	11	10	9	8	8	8	8
63	11	10	9	8	8	8	8
83	9	8	7	6	8	8	8
104	9	8	7	6	8	6	6
125	9	8	7	6	5	4	4

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

Stroke lead	50 - 500 (ทุกๆ 50 มม.)
10	500
5	250
2.5	125

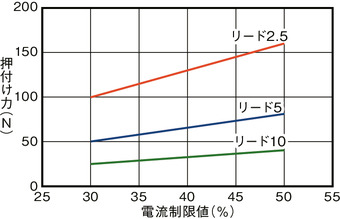

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกนที่ เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม															จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
MCON-C/CG	8	DC24V	－	－	－	●	●	●	●	●	－	●	●	●	●	●	●	256
MCON-LC/LCG	6	DC24V	－	－	●	●	●	－	●	●	－	－	●	●	●	－	－	256
MSEL-PC/PG	4	เฟสเดี่ยว AC 100 - 230V	－	－	●	●	●	－	●	－	－	－	●	●	●	－	－	30000
PCON-CB/CGB	1	DC24V	● *เลือก	● *เลือก	－	●	●	●	●	●	●	●	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
PCON-CYB/PLB/POB	1		● *เลือก	● *เลือก	－	－	－	－	－	－	－	－	－	－	－	－	－	64
RCON	16		－	－	－	●	●	●	●	－	－	－	●	●	●	－	－	128
PSEL-CS	2		●	－	●	●	●	－	●	－	－	－	－	●	－	－	－	1500

(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(2) กรณีที่มีการสั่งใช้งานผลักชิ้นงาน โปรดอ้างอิง "ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า" แรงผลักที่แสดงเป็นค่ามาตรฐาน โปรดดูข้อควรระวังที่หน้า 1-427
(3) แม้จะใช้งานด้วยแอ็บโซลูทอย่างง่าย คอลัมน์ของประเภทเอนโค้ดเดอร์ในรายการแสดงรุ่นก็จะเป็น [I]
(4) ต้องใช้ความระมัดระวังในการติดตั้งแตกต่างกันออกไปตามการติดตั้งแบบแนวตั้ง, แบบแขวน รายละเอียดโปรดดูที่หน้า 1-379
(5) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 120 มม. ความยาวของโหลดที่ยื่น โปรดดูภาพประกอบที่หน้า 1-104

กลับหน้าบนสุด

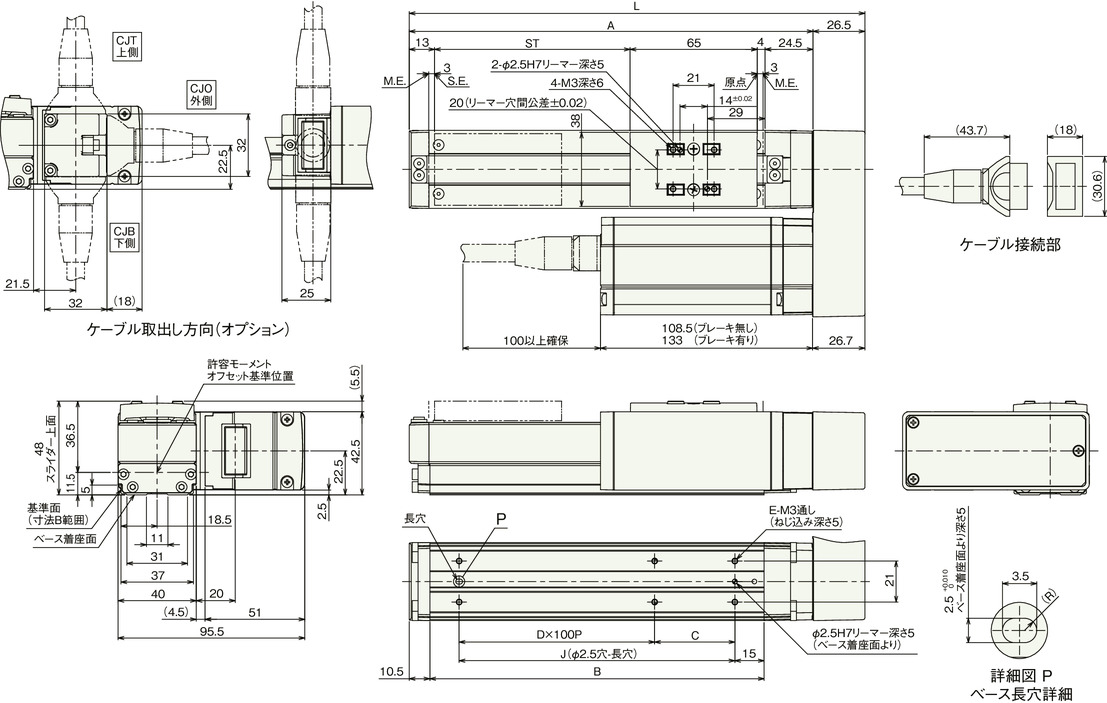

ภาพร่างแสดงขนาด

มีฝาปิด

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

(หมายเหตุ) ต่อมอเตอร์และสายเคเบิลของเอนโค้ดเดอร์เข้ากับคอนเน็กเตอร์สำหรับเชื่อมต่อ (เป็นชุดเดียวกัน) รายละเอียดของสายเคเบิล โปรดดูที่หน้า 1-291

(หมายเหตุ) หลังจากกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปจนถึง M.E. อาจเกิดการชนกับวัตถุโดยรอบได้ โปรดใช้ความระมัดระวัง

ไม่มีฝาปิด

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

ขนาดแยกตามสโตรค

สโตรค	50	100	150	200	250	300	350	400	450	500
L	183	233	283	333	383	433	483	533	583	633
A	156.5	206.5	256.5	306.5	356.5	406.5	456.5	506.5	556.5	606.5
B	121	171	221	271	321	371	421	471	521	571
C	91	41	91	41	91	41	91	41	91	41
D	0	1	1	2	2	3	3	4	4	5
E	4	6	6	8	8	10	10	12	12	14
J	91	141	191	241	291	341	391	441	491	541

น้ำหนักแยกตามสโตรค

สโตรค		50	100	150	200	250	300	350	400	450	500
น้ำหนัก (กก.)	มีฝาปิด (ไม่มีเบรค)	1.1	1.2	1.3	1.4	1.5	1.6	1.7	1.8	1.9	2
	มีฝาปิด (มีเบรค)	1.4	1.5	1.6	1.7	1.8	1.9	2	2.1	2.2	2.3
	ไม่มีฝาปิด (ไม่มีเบรค)	1.1	1.1	1.2	1.3	1.4	1.4	1.5	1.6	1.7	1.7
	ไม่มีมีฝาปิด (มีเบรค)	1.4	1.4	1.5	1.6	1.7	1.7	1.8	1.9	2	2
