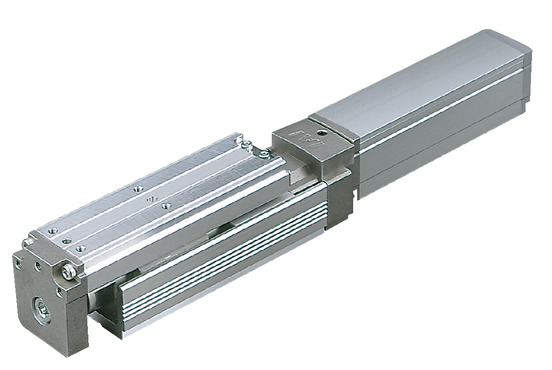

RCP3-TA3C

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Ball screw lead (มม.)	6	4	2
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	0.7	1.4	2
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	300	200	100
		ความเร็วต่ำสุด (มม./วินาที)	8	5	3
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3	0.2
		ความเร็วเร่ง-ลดสูงสุด (G)	0.3	0.3	0.2
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	0.3	0.6	1
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	200	133	67
		ความเร็วต่ำสุด (มม./วินาที)	8	5	3
		พิกัดความเร็วเร่ง-ลด (G)	0.2	0.2	0.2
		ความเร็วเร่ง-ลดสูงสุด (G)	0.2	0.2	0.2
การกด		แรงขับสูงสุด ณ ขณะกด (N)	15	22	45
การกด		ความเร็วสูงสุดในการกด (มม./วินาที)	20	20	20
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
เบรก		แรง Hold ของเบรก (kgf)	0.3	0.6	1
สโตรค		สโตรคต่ำสุด (มม.)	20	20	20
		สโตรคสูงสุด (มม.)	100	100	100
		ระยะ Pitch ของสโตรค (มม.)	10	10	10

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรู φ6 มม. แบบรีด (Rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.02 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.1 มม.
ฐาน	วัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต	Ma：8N･m
	Mb：11N･m
	Mc：13N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 1)	Ma：3N･m
	Mb：5N･m
	Mc：6N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน Max85% RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	ー
ทนการสั่นสะเทือน - ทนการกระแทก	ไม่เกิน 4.9m/s² 100Hz
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	พัลส์มอเตอร์
ชนิดเอนโค้ดเดอร์	แบบเพิ่มค่า (Incremental)
จำนวนพัลส์เอนโค้ดเดอร์	800 พัลส์ / รอบ
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 1) กรณีอายุการใช้งานมาตรฐานเท่ากับ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง

　โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้ที่หน้า 1-342

ทิศทางโมเม้นต์แบบเทเบิล

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

Lead 6

ทิศทางติดตั้ง	แนวนอน	แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.2
100	0.7	0.3
200	0.5	0.2
300	0.5

Lead 4

ทิศทางติดตั้ง	แนวนอน	แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.2
67	1.4	0.6
133	1	0.4
200	1

Lead 2

ทิศทางติดตั้ง	แนวนอน	แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.2	0.2
33	2	1
67	1.5	0.7
100	1.5

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

Stroke lead	20 - 100 (มม.)
6	300＜200＞
4	200＜133＞
2	100＜67＞

(หมายเหตุ) ที่ระบุใน < > คือกรณีที่ใช้งานโดยติดตั้งในแนวตั้งฉาก

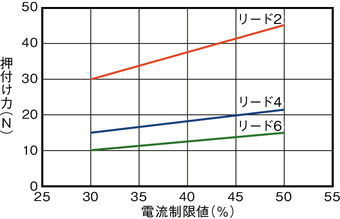

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกน ที่เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม															จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
MCON-C/CG	8	DC24V	－	－	－	●	●	●	●	●	－	●	●	●	●	●	●	256
MCON-LC/LCG	6	DC24V	－	－	●	●	●	－	●	●	－	－	●	●	●	－	－	256
MSEL-PC/PG	4	เฟสเดี่ยว AC 100 - 230V	－	－	●	●	●	－	●	－	－	－	●	●	●	－	－	30000
PCON-CB/CGB	1	DC24V	● *เลือก	● *เลือก	－	●	●	●	●	●	●	●	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
PCON-CYB/PLB/POB	1		● *เลือก	● *เลือก	－	－	－	－	－	－	－	－	－	－	－	－	－	64
RCON	16		－	－	－	●	●	●	●	－	－	－	●	●	●	－	－	128
PSEL-CS	2		●	－	●	●	●	－	●	－	－	－	－	●	－	－	－	1500

(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 7-15

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(2) กรณีที่มีการสั่งใช้งานผลักชิ้นงาน โปรดอ้างอิง "ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า" แรงผลักที่แสดงเป็นค่ามาตรฐาน ข้อควรระวังโปรดดูที่หน้า 1 - 431
(3) แม้จะใช้งานด้วยแอ็บโซลูทอย่างง่าย คอลัมน์ของประเภทเอนโค้ดเดอร์ในรายการแสดงรุ่นก็จะเป็น [I]
(4) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดอ้างอิงที่หน้า 1-361
(5) ความยาวโหลดส่วนที่ยื่นต้องอยู่ภายในขอบเขตโมเม้นต์คงที่ที่ยอมรับได้

กลับหน้าบนสุด

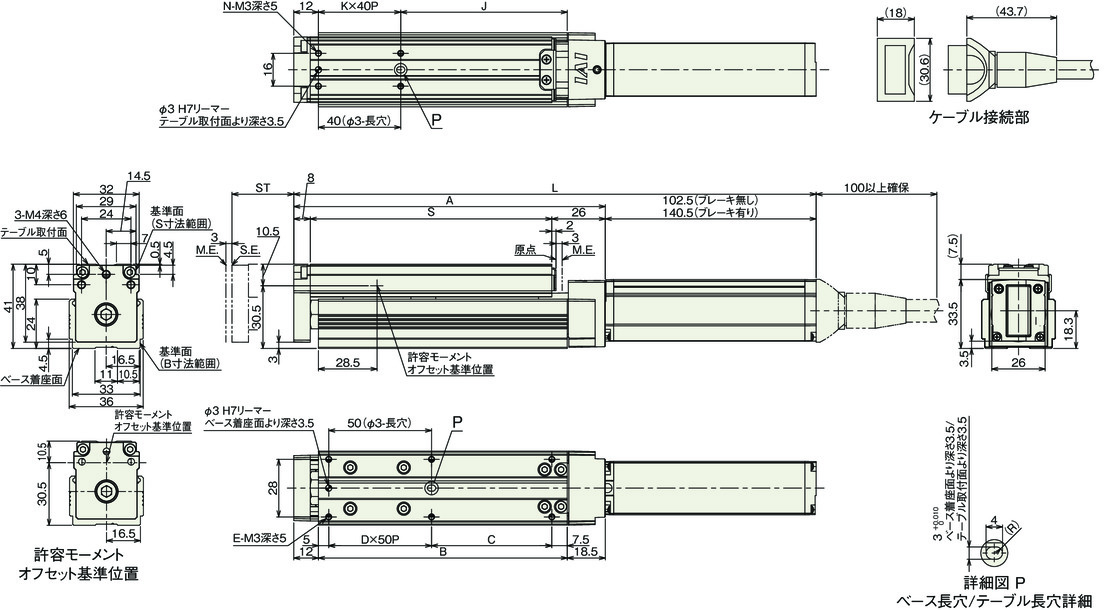

ภาพร่างแสดงขนาด

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

(ข้อควรระวัง) มอเตอร์ - สายเคเบิลของเอนโค้ดเดอร์เชื่อมต่อโดยตรงกับฝาครอบมอเตอร์ของแอคชูเอเตอร์

รายละเอียดของสายเคเบิล โปรดดูที่หน้า 1-253

(ข้อควรระวัง) กรณีกลับตำแหน่งเริ่มต้น เทเบิ้ลจะเคลื่อนไปถึง M.E. โปรดระวังการชนกับวัตถุโดยรอบ

ขนาดแยกตามสโตรค

สโตรค		20	30	40	50	60	70	80	90	100
L	ไม่มีเบรก	224	234	244	254	264	274	284	294	304
L	มีเบรก	262	272	282	292	302	312	322	332	342
A		121.5	131.5	141.5	151.5	161.5	171.5	181.5	191.5	201.5
B		91	101	111	121	131	141	151	161	171
C		28.5	38.5	48.5	58.5	18.5	28.5	38.5	48.5	58.5
D		1	1	1	1	2	2	2	2	2
E		6	6	6	6	8	8	8	8	8
J		51	61	71	81	51	61	71	81	91
K		1	1	1	1	2	2	2	2	2
N		4	4	4	4	6	6	6	6	6
S		87.5	97.5	107.5	117.5	127.5	137.5	147.5	157.5	167.5

น้ำหนักแยกตามสโตรค

สโตรค		20	30	40	50	60	70	80	90	100
น้ำหนัก (กก.)	ไม่มีเบรก	0.5	0.5	0.5	0.6	0.6	0.6	0.6	0.7	0.7
น้ำหนัก (กก.)	มีเบรก	0.6	0.6	0.6	0.7	0.7	0.7	0.7	0.8	0.8

กลับหน้าข้อมูลผลิตภัณฑ์
