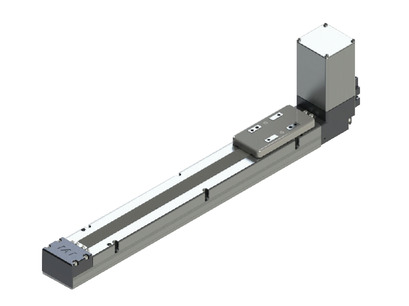

RCP5-BA6
RCP5-BA6U

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

(หมายเหตุ) รูปภาพด้านบนเป็นสเปคที่มาพร้อมกับมอเตอร์ด้านบน

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		ระยะ Lead (มม.)	เทียบเท่า 48
แนวนอน	น้ำหนักขนย้าย	น้ำหนักขนย้ายสูงสุด (กก.) (เปิดโหมดเอาท์พุทสูง)	6
	น้ำหนักขนย้าย	น้ำหนักขนย้ายสูงสุด (กก.) (ปิดโหมดเอาท์พุทสูง)	3
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	1500
		ความเร็วต่ำสุด (มม./วินาที)	60
		พิกัดความเร็วเร่ง-ลด (G)	0.5
		ความเร็วเร่ง-ลดสูงสุด (G)	0.5
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักขนย้ายสูงสุด (กก.) (เปิดโหมดเอาท์พุทสูง)	－
	น้ำหนักขนย้าย	น้ำหนักขนย้ายสูงสุด (กก.) (ปิดโหมดเอาท์พุทสูง)	－
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	－
		ความเร็วต่ำสุด (มม./วินาที)	－
		พิกัดความเร็วเร่ง-ลด (G)	－
		ความเร็วเร่ง-ลดสูงสุด (G)	－
การกด		แรงขับสูงสุด ณ ขณะกด (N)	－
การกด		ความเร็วสูงสุดในการกด (มม./วินาที)	－
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
สโตรค		สโตรคต่ำสุด (มม.)	300
		สโตรคสูงสุด (มม.)	2200
		ระยะ Pitch ของสโตรค (มม.)	100

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	ไทม์มิ่งเบลล์ Lead เทียบเท่า 48
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.08 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.1 มม.
ฐาน	วัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต	Ma：44N･m
	Mb：44N･m
	Mc：89N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 3)	Ma：15N･m
	Mb：15N･m
	Mc：31N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน Max 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	IP20
ทนการสั่นสะเทือน - ทนการกระแทก	ไม่เกิน 4.9m/s² 100Hz
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดของเอนโค้ดเดอร์	ไร้แบตเตอรี่แบบสัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์	800 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 3) กรณีอายุการใช้งานมาตรฐานเท่ากับ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้ที่หน้า 1-360

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

เปิดโหมดตั้งค่าเอาท์พุทสูง หน่วยของน้ำหนักขนย้ายคือ กก.

ทิศทางติดตั้ง	แนวนอน
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.5G
0	6
600	6
800	4
1000	3
1500	1

ปิดโหมดตั้งค่าเอาท์พุทสูง หน่วยของน้ำหนักขนย้ายคือ กก.

ทิศทางติดตั้ง	แนวนอน
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.5G
0	3
800	3
1400	0.5

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

ระยะ Lead (มม.)	คอนโทรลเลอร์ เชื่อมต่อ	300 (มม.)	400 (มม.)	500 (มม.)	600 (มม.)	700 (มม.)	800 (มม.)	900 - 2200 (ทุกๆ 100 มม.)
เทียบเท่า 48	ใช้กับกำลัง (Output) สูง	890	1070	1220	1340	1400	1440	1500
เทียบเท่า 48	ใช้กับกำลัง (Output) สูงไม่ได้	890	1070	1220	1300	1350	1400

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกนที่ เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม															จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
MCON-C/CG	8	DC24V	－	－	－	●	●	●	●	●	－	●	●	●	●	●	●	256
MCON-LC/LCG	6	DC24V	－	－	●	●	●	－	●	●	－	－	●	●	●	－	－	256
MSEL-PC/PG	4	เฟสเดี่ยว AC 100 - 230V	－	－	●	●	●	－	●	－	－	－	●	●	●	－	－	30000
PCON-CB/CGB	1	DC24V	● *เลือก	● *เลือก	－	●	●	●	●	●	●	●	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
PCON-CYB/PLB/POB	1		● *เลือก	● *เลือก	－	－	－	－	－	－	－	－	－	－	－	－	－	64
RCON	16		－	－	－	●	●	●	●	－	－	－	●	●	●	－	－	128

(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13

(หมายเหตุ) MCON เป็นอุปกรณ์เสริม ใช้ได้เฉพาะ "สเปคตั้งค่าเอาท์พุทสูง" สามารถตั้งค่าเปิดใช้งานโหมดเอาท์พุทสูงได้ เมื่อเปิดโหมดเอาท์พุทสูง จำนวนแกนสูงสุดที่สามารถเชื่อมต่อได้คือ C : 4, LC : 3

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) ไม่สามารถติดตั้งสเปคแนวนอน, แบบแขวนโดยนำมาใส่ขาตั้งได้ และไม่สามารถนำสเปคแบบขาตั้งมาติดตั้งแนวนอน, แบบแขวนได้เช่นกัน
(2) ชนิดสายพาน (Belt) ตอนทำงานด้วยความเร็วต่ำอาจเกิดการสั่นสะเทือนหรือเสียงได้ ดังนั้น โปรดใช้ความเร็วในการเคลื่อนที่ 100 มม./วินาที ขึ้นไป
(3) น้ำหนักขนย้ายของ "สเปคหลัก" แสดงด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(4) ไม่สามารถนำไปใช้งานแบบกดชิ้นงานได้
(5) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-379
(6) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 150 มม. ความยาวของโหลดที่ยื่น โปรดดูภาพประกอบที่หน้า 1-104

กลับหน้าบนสุด

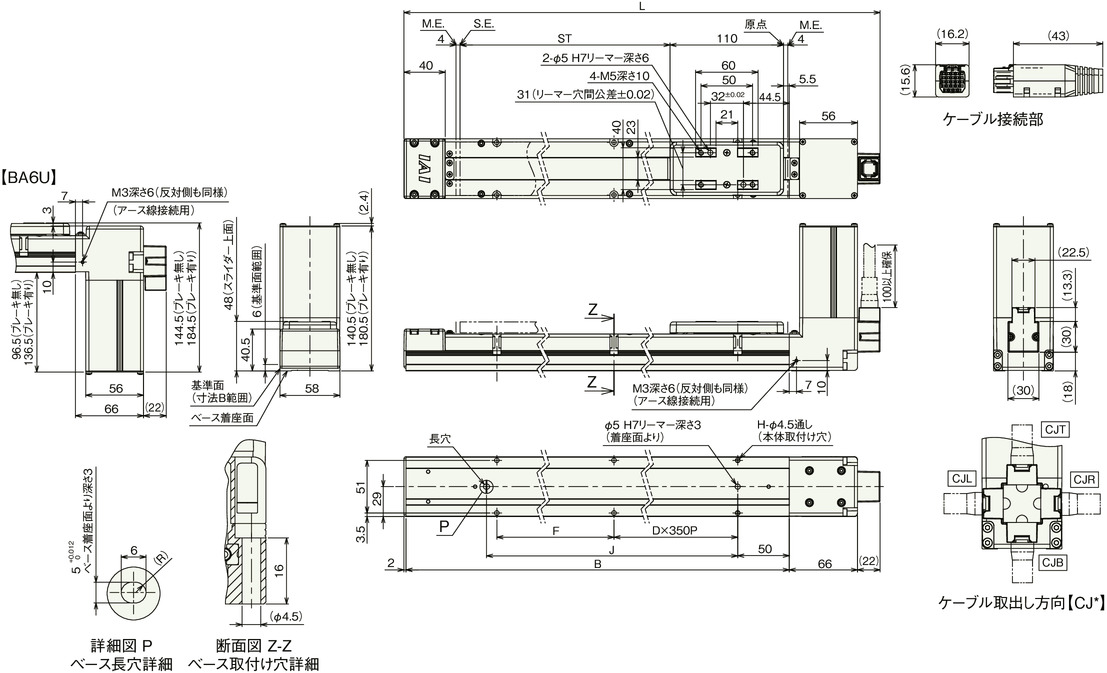

ภาพร่างแสดงขนาด

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับสิ่งของโดยรอบบริเวณนั้น

(หมายเหตุ) วิธีการติดตั้งแอคชูเอเตอร์ทำได้เพียงวิธียึด Bolt จากด้านบนเท่านั้น

ขนาดแยกตามสโตรค

สโตรค	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200
L	558	658	758	858	958	1058	1158	1258	1358	1458	1558	1658	1758	1858	1958	2058	2158	2258	2358	2458
B	468	568	668	768	868	968	1068	1168	1268	1368	1468	1568	1668	1768	1868	1968	2068	2168	2268	2368
D	0	1	1	1	1	2	2	2	3	3	3	3	4	4	4	5	5	5	5	6
F	330	80	180	280	380	130	230	330	80	180	280	380	130	230	330	80	180	280	380	130
H	4	6	6	6	6	8	8	8	10	10	10	10	12	12	12	14	14	14	14	16
J	340	440	540	640	740	840	940	1040	1140	1240	1340	1440	1540	1640	1740	1840	1940	2040	2140	2240

น้ำหนักแยกตามสโตรค

สโตรค		300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200
น้ำหนัก (กก.)	ไม่มีเบรก	2.2	2.4	2.7	2.9	3.1	3.3	3.5	3.7	3.9	4.2	4.4	4.6	4.8	5.0	5.2	5.4	5.6	5.9	6.1	6.3
น้ำหนัก (กก.)	มีเบรก	2.6	2.8	3.1	3.3	3.5	3.7	3.9	4.1	4.3	4.6	4.8	5.0	5.2	5.4	5.6	5.8	6.0	6.3	6.5	6.7

(หมายเหตุ) ค่าน้ำหนัก (มวล) ที่ตารางด้านบน คือในกรณี BA6 สำหรับ BA6U น้ำหนักจะเพิ่มขึ้น 0.2 กก.
