คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
(หมายเหตุ) รูปภาพด้านบนเป็นสเปคแบบมอเตอร์หมุนกลับทางซ้าย (ML)
สเปคของแอคชูเอเตอร์
| รูปแบบ | ระยะ Lead (มม.) | คอนโทรลเลอร์ เชื่อมต่อ | น้ำหนักขนย้ายสูงสุด | แรงกดย้ำสูงสุด (นิวตัน) | สโตรค (มม.) | |
|---|---|---|---|---|---|---|
| แนวนอน (กก.) | แนวตั้ง (กก.) | |||||
| RCP5-RA4R-WA-35P-16-①-P3-②-③ | 16 | ใช้กับกำลัง (Output) สูง | 5 | 1 | 48 | 60 - 410 (ทุกๆ 50 มม.) |
| ใช้กับกำลัง (Output) สูงไม่ได้ | ||||||
| RCP5-RA4R-WA-35P-10-①-P3-②-③ | 10 | ใช้กับกำลัง (Output) สูง | 12 | 2.5 | 77 | |
| ใช้กับกำลัง (Output) สูงไม่ได้ | 10 | 2 | ||||
| RCP5-RA4R-WA-35P-5-①-P3-②-③ | 5 | ใช้กับกำลัง (Output) สูง | 25 | 5 | 155 | |
| ใช้กับกำลัง (Output) สูงไม่ได้ | 22 | |||||
| RCP5-RA4R-WA-35P-2.5-①-P3-②-③ | 2.5 | ใช้กับกำลัง (Output) สูง | 40 | 10 | 310 | |
| ใช้กับกำลัง (Output) สูงไม่ได้ | 35 | |||||
อธิบายสัญลักษณ์ 1 สโตรค 2 ความยาวสายเคเบิล 3 อุปกรณ์เสริม
| ระยะ Lead (มม.) | คอนโทรลเลอร์เชื่อมต่อ | 60 - 360 (ทุกๆ 50 มม.) | 410 (มม.) |
|---|---|---|---|
| 16 | ใช้กับกำลัง (Output) สูง | 840 | |
| ใช้กับกำลัง (Output) สูงไม่ได้ | 560 | ||
| 10 | ใช้กับกำลัง (Output) สูง | 610 | |
| ใช้กับกำลัง (Output) สูงไม่ได้ | 525 | ||
| 5 | ใช้กับกำลัง (Output) สูง | 350 | 340 |
| ใช้กับกำลัง (Output) สูงไม่ได้ | 260 | ||
| 2.5 | ใช้กับกำลัง (Output) สูง | 175 | 170 |
| ใช้กับกำลัง (Output) สูงไม่ได้ | 130 | ||
(หน่วยเป็น มม./วินาที)

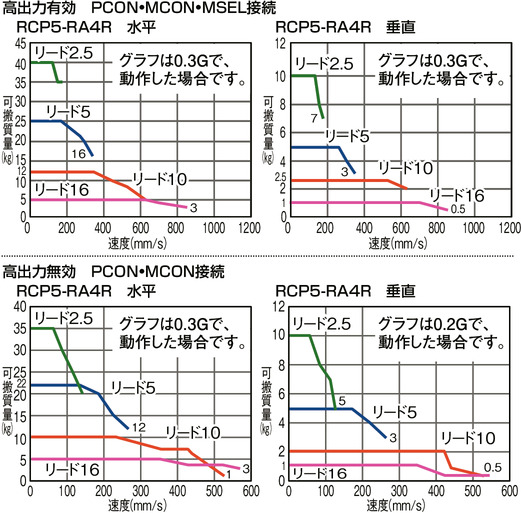

ภาพแสดงความสัมพันธ์ระหว่างความเร็วกับน้ำหนักขนย้าย
ปริมาณการแอ่นตัวของก้าน (Rod) (ค่าอ้างอิง)
สเปคแบบเพิ่มค่า
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู φ8 มม. แบบรีด (Rolled) C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.02 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | ไม่เกิน 0.1 มม. |
| ก้าน (Rod) | φ20 มม. อะลูมิเนียม |
| ความแม่นยำในการไม่หมุนของก้าน (Rod) (ข้อควรระวัง 3) | 0 องศา |
| โหลดที่ยอมรับได้ที่ปลายก้าน (Rod) / แรงบิดที่ยอมรับได้ | โปรดดูตารางขนาดมิติแยกตามสโตรค / โปรดดู แคตตาล็อครวมผลิตภัณฑ์ปี 2560 หน้า 1-475 |
| ระยะยื่นส่วนปลายก้าน (Rod) | ไม่เกิน 100 มม. |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
(ข้อควรระวัง 3) แสดงองศาการกระจัดในทิศทางหมุนของก้าน (Rod) ตอน Unload
คอนโทรลเลอร์ที่ใช้ได้
แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน
| ชื่อ | รูปลักษณ์ภายนอก | จำนวนแกนที่ เชื่อมต่อได้สูงสุด | แรงดันไฟจ่ายเข้าเครื่อง | รูปแบบการควบคุม | จำนวนจุดที่กำหนดตำแหน่งสูงสุด | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ชุดกำหนดตำแหน่ง | แถวพัลส์ | โปรแกรม | เน็ตเวิร์ค *เลือก | ||||||||||||||||
| DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
| MCON-C/CG |  | 8 | DC24V | － | － | － | ● | ● | ● | ● | ● | － | ● | ● | ● | ● | ● | ● | 256 |
| MCON-LC/LCG |  | 6 | － | － | ● | ● | ● | － | ● | ● | － | － | ● | ● | ● | － | － | 256 | |
| MSEL-PC/PG |  | 4 | เฟสเดี่ยว AC 100 - 230V | － | － | ● | ● | ● | － | ● | － | － | － | ● | ● | ● | － | － | 30000 |
| PCON-CB/CGB |  | 1 | DC24V | ● *เลือก | ● *เลือก | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (สเปคเน็ตเวิร์คคือ 768) |
| PCON-CYB/PLB/POB |  | 1 | ● *เลือก | ● *เลือก | － | － | － | － | － | － | － | － | － | － | － | － | － | 64 | |
| RCON |  | 16 | － | － | － | ● | ● | ● | ● | － | － | － | ● | ● | ● | － | － | 128 | |
(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13
(หมายเหตุ) MCON เป็นอุปกรณ์เสริม ใช้ได้เฉพาะ "สเปคตั้งค่าเอาท์พุทสูง" สามารถตั้งค่าเปิดใช้งานโหมดเอาท์พุทสูงได้ เมื่อเปิดโหมดเอาท์พุทสูง จำนวนแกนสูงสุดที่สามารถเชื่อมต่อได้คือ C : 4, LC : 3
มาตรฐานต่างประเทศ
คุณสมบัติ
ข้อควรระวังในการเลือก
 | (1) น้ำหนักขนย้ายใน "สเปคแอคชูเอเตอร์" จะแสดงไว้เป็นค่าสูงสุด แต่ทั้งนี้จะเปลี่ยนแปลงไปตามความเร็วเร่ง รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายแยกตามความเร็ว / ความเร็วเร่ง / ซีรี่ส์ RCP5" ในแคตตาล็อครวมผลิตภัณฑ์ปี 2560 หน้า 1 - 447 (2) สำหรับการใช้งานแบบกดชิ้นงาน โปรดศึกษาจากแคตตาล็อค 2017 หน้า 1-387 (3) กระบอกเรเดียลมีการติดตั้งไกด์อยู่ภายใน สำหรับน้ำหนักโหลดที่ยอมรับได้ โปรดดูจากกราฟในแคตตาล็อครวมผลิตภัณฑ์ปี 2560 หน้า 1-475 (4) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-379 |
ภาพร่างแสดงขนาด
M.E. : Mechanical end
S.E. : Stroke end
*1 รูประกอบ 2 รูที่อยู่ฝั่งก้าน (Rod) ด้านบนของฐาน (Base) ใช้งานไม่ได้
(ข้อควรระวัง) กรณีกลับตำแหน่งเริ่มต้น ก้าน (Rod) จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับวัตถุโดยรอบ
(ข้อควรระวัง) ทิศทางผิวหน้าของ Width across flats จะแตกต่างกันไปตามผลิตภัณฑ์
(ข้อควรระวัง) กรณีติดตั้งตัวเครื่องโดยใช้ Front bracket และหน้าแปลน จะต้องระวังไม่ให้มีแรงภายนอกมากระทำกับส่วนตัวเครื่อง
(หมายเหตุ) รูปภาพด้านล่างเป็นกรณีใช้สเปคมอเตอร์หมุนกลับทางซ้าย (ML)
ขนาดมิติและมวลแยกตามสโตรค
| สโตรค | 60 | 110 | 160 | 210 | 260 | 310 | 360 | 410 | |
|---|---|---|---|---|---|---|---|---|---|
| L | 194 | 244 | 294 | 344 | 394 | 444 | 494 | 544 | |
| A | 50 | 100 | 100 | 200 | 200 | 300 | 300 | 400 | |
| B | 35 | 85 | 85 | 185 | 185 | 285 | 285 | 385 | |
| C | 25 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |
| D | 0 | 0 | 1 | 1 | 2 | 2 | 3 | 3 | |
| E | 50 | 100 | 50 | 100 | 50 | 100 | 50 | 100 | |
| F | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | |
| G | － | 1 | 1 | 2 | 2 | 3 | 3 | 4 | |
| H | 50 | 50 | 100 | 50 | 100 | 50 | 100 | 50 | |
| J | 134 | 184 | 234 | 284 | 334 | 384 | 434 | 484 | |
| K | 164 | 214 | 264 | 314 | 364 | 414 | 464 | 514 | |
| M | 6 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | |
| โหลดคงที่ที่ยอมรับได้ที่ปลายก้าน (Rod) (N) | 55.8 | 44.6 | 37.1 | 31.7 | 27.6 | 24.3 | 21.7 | 19.5 | |
| น้ำหนักโหลดแบบไดนามิค ที่ยอมรับได้ที่ปลายก้าน (Rod) (N) | ระยะเยื้องโหลด 0 มม. | 25.4 | 19.5 | 15.5 | 12.8 | 10.8 | 9.2 | 7.9 | 6.9 |
| ระยะเยื้องโหลด 100 มม. | 16.5 | 14.5 | 12.4 | 10.7 | 9.2 | 8.0 | 7.0 | 6.2 | |
| แรงบิดคงที่ที่ยอมรับได้ที่ปลายก้าน (Rod) (N･m) | 5.6 | 4.5 | 3.8 | 3.2 | 2.8 | 2.5 | 2.3 | 2.1 | |
| แรงบิดไดนามิคที่ยอมรับได้ที่ปลายก้าน (Rod) (N･m) | 1.7 | 1.5 | 1.2 | 1.1 | 0.9 | 0.8 | 0.7 | 0.6 | |
| น้ำหนัก (กก.) | ไม่มีเบรก | 1.4 | 1.5 | 1.6 | 1.7 | 1.9 | 2.0 | 2.1 | 2.2 |
| มีเบรก | 1.6 | 1.7 | 1.8 | 1.9 | 2.1 | 2.2 | 2.3 | 2.4 | |
