คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง

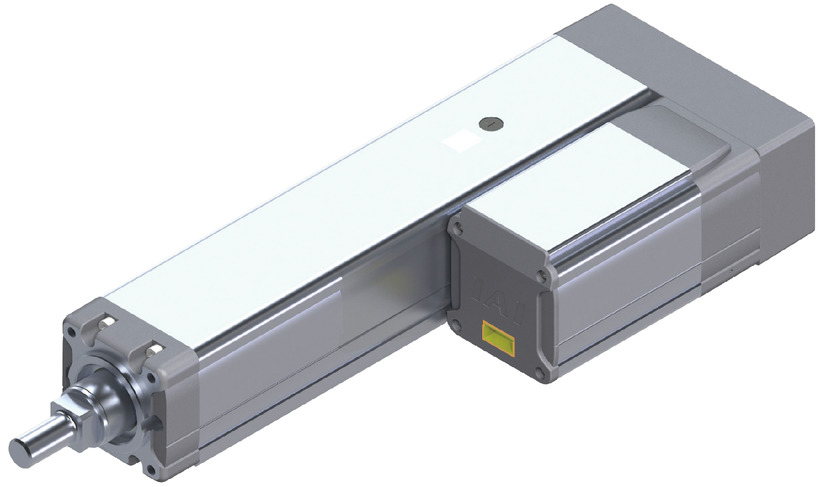

(หมายเหตุ) รูปภาพด้านบนเป็นสเปคแบบมอเตอร์หมุนกลับทางซ้าย (ML)
สเปคของแอคชูเอเตอร์
| รูปแบบ | ระยะ Lead (มม.) | น้ำหนักขนย้ายสูงสุด | แรงกดย้ำสูงสุด (นิวตัน) | สโตรค (มม.) | |
|---|---|---|---|---|---|
| แนวนอน (กก.) | แนวตั้ง (กก.) | ||||
| RCP5-RA8R-WA-60P-20-①-P4-②-③ | 20 | 30 | 5 | 500 | 50 - 700 (ทุกๆ 50 มม.) |
| RCP5-RA8R-WA-60P-10-①-P4-②-③ | 10 | 60 | 40 | 1000 | |
| RCP5-RA8R-WA-60P-5-①-P4-②-③ | 5 | 100 | 70 | 2000 | |
อธิบายสัญลักษณ์ 1 สโตรค 2 ความยาวสายเคเบิล 3 อุปกรณ์เสริม
| ระยะ Lead (มม.) | 50 (มม.) | 100 - 450 (มม.) | 500 (มม.) | 550 (มม.) | 600 (มม.) | 650 (มม.) | 700 (มม.) |
|---|---|---|---|---|---|---|---|
| 20 | 280 | 400 | 360 | 320 | 280 | 240 | 220 |
| 10 | 200 | 180 | 160 | 140 | 120 | 110 | |
| 5 | 100 | 90 | 80 | 70 | 60 | 55 | |
(หน่วยเป็น มม./วินาที)

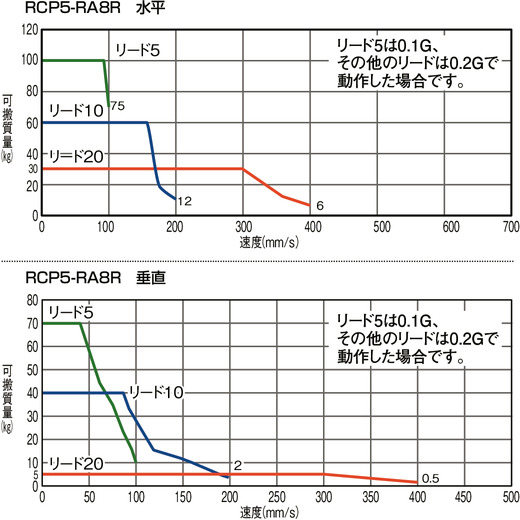

ภาพแสดงความสัมพันธ์ระหว่างความเร็วกับน้ำหนักขนย้าย
ปริมาณการแอ่นตัวของก้าน (Rod) (ค่าอ้างอิง)

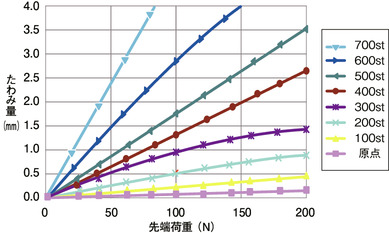

ตารางด้านล่างนี้คือระยะแอ่นตัวกรณีที่ติดตั้งก้าน (Rod) ในแนวนอนแล้วรับโหลดที่ส่วนปลายก้าน (Rod) (รวมถึงการแอ่นตัวจากน้ำหนักตัวก้านเองด้วย)
สเปคแบบเพิ่มค่า
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู φ16 มม.แบบรีด (rolled) C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.02 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | ไม่เกิน 0.1 มม. |
| ก้าน (Rod) | φ40 มม. อะลูมิเนียม |
| ความแม่นยำในการไม่หมุนของก้าน (Rod) (ข้อควรระวัง 2) | 0 องศา |
| โหลดที่ยอมรับได้ที่ปลายก้าน (Rod) / แรงบิดที่ยอมรับได้ | โปรดดูตารางขนาดมิติแยกตามสโตรค / โปรดดู แคตตาล็อครวมผลิตภัณฑ์ปี 2560 หน้า 1-475 |
| ระยะยื่นส่วนปลายก้าน (Rod) | ไม่เกิน 100 มม. |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
(ข้อควรระวัง 2) แสดงองศาการกระจัดในทิศทางหมุนของก้าน (Rod) ตอน Unload

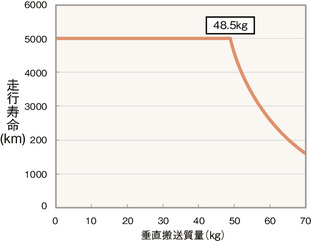

ตารางแสดงความสัมพันธ์ระหว่างน้ำหนักขนย้ายแนวตั้งกับอายุใช้งานเคลื่อนที่
กรณีใช้งานโดยติตตั้ง Lead 5 ในแนวตั้ง อายุใช้งานจะเปลี่ยนไปอย่างมากตามน้ำหนักขนย้าย น้ำหนักขนย้ายและอายุใช้งานแสดงไว้ดังกราฟด้านล่างนี้ โปรดใช้ความระวัง (กรณีติดตั้งในแนวนอนจะไม่ได้รับผลกระทบจากน้ำหนักขนย้าย)
คอนโทรลเลอร์ที่ใช้ได้
แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

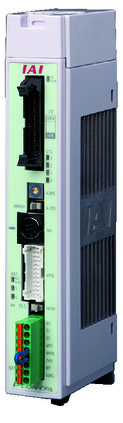

| ชื่อ | รูปลักษณ์ภายนอก | จำนวนแกนที่ เชื่อมต่อได้สูงสุด | แรงดันไฟจ่ายเข้าเครื่อง | รูปแบบการควบคุม | จำนวนจุดที่กำหนดตำแหน่งสูงสุด | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ชุดกำหนดตำแหน่ง | แถวพัลส์ | โปรแกรม | เน็ตเวิร์ค *เลือก | ||||||||||||||||
| DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
| MSEL-PCF/PGF |  | 4 | เฟสเดี่ยว AC 100 - 230V | － | － | ● | ● | ● | － | ● | － | － | － | ● | ● | ● | － | － | 30000 |
| PCON-CFB/CGFB (รุ่นรองรับมอเตอร์ 60P) |  | 1 | DC24V | ● *เลือก | ● *เลือก | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (สเปคเน็ตเวิร์คคือ 768) |
| RCON |  | 16 | － | － | － | ● | ● | ● | ● | － | － | － | ● | ● | ● | － | － | 128 | |
(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13
(หมายเหตุ) แกนที่ 3, 4 ของ MSEL-PCF/PGF ไม่สามารถเชื่อมต่อได้
มาตรฐานต่างประเทศ
คุณสมบัติ
ข้อควรระวังในการเลือก
 | (1) น้ำหนักขนย้ายใน "สเปคแอคชูเอเตอร์" จะแสดงไว้เป็นค่าสูงสุด แต่ทั้งนี้จะเปลี่ยนแปลงไปตามความเร็วเร่ง รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายแยกตามความเร็ว - ความเร็วเร่ง / ซีรี่ส์ RCP5" หน้า 1-493 (2) สำหรับการใช้งานแบบกดชิ้นงาน โปรดศึกษาจากแคตตาล็อค 2017 หน้า 1-387 (3) กระบอกเรเดียลมีการติดตั้งไกด์อยู่ภายใน สำหรับน้ำหนักโหลดที่ยอมรับได้ โปรดดูจากกราฟในแคตตาล็อครวมผลิตภัณฑ์ปี 2560 หน้า 1-475 (4) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-379 (5) ตอนเชื่อมต่อ RCON จะต้องใช้ชุดแปลง (Convert unit) หรือสายเคเบิลแปลง (Convert Cable) โปรดศึกษารายละเอียดเพิ่มเติมได้จากโฮมเพจ |

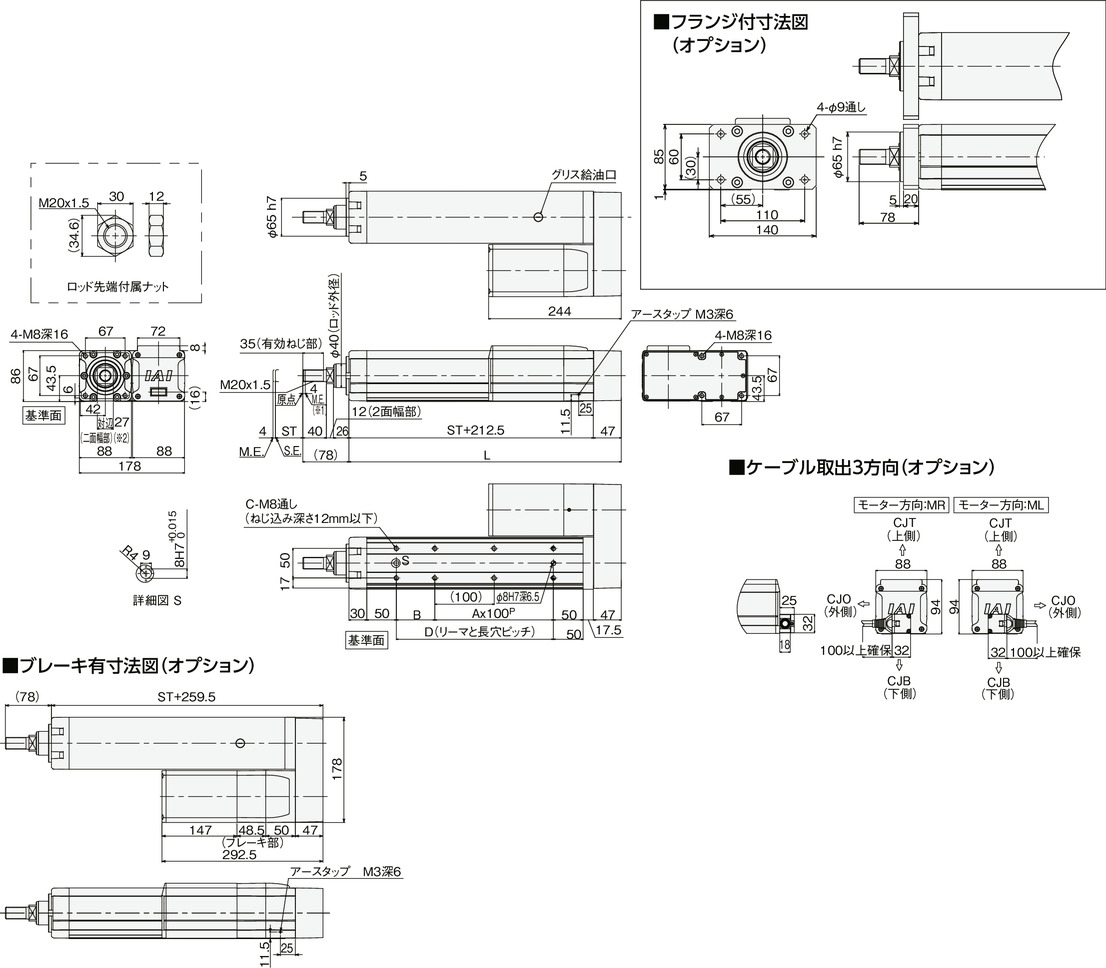

ภาพร่างแสดงขนาด
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
*1 กรณีกลับตำแหน่งเริ่มต้นก้าน (Rod) จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับวัตถุโดยรอบ
*2 ทิศทางของ Width across flats จะเปลี่ยนไปตามแต่ละผลิตภัณฑ์
(ข้อควรระวัง) กรณีติดตั้งตัวเครื่องโดยใช้ Front bracket และหน้าแปลน จะต้องระวังไม่ให้มีแรงภายนอกมากระทำกับส่วนตัวเครื่อง
(ข้อควรระวัง) สเปคแบบมีเบรก สโตรค 50 มม. เวลาติดตั้งจะต้องหมุนหน้าแปลน 90 องศา
ขนาดมิติและมวลแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 309.5 | 359.5 | 409.5 | 459.5 | 509.5 | 559.5 | 609.5 | 659.5 | 709.5 | 759.5 | 809.5 | 859.5 | 909.5 | 959.5 | |
| A | 0 | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | |
| B | 115 | 65 | 115 | 65 | 115 | 65 | 115 | 65 | 115 | 65 | 115 | 65 | 115 | 65 | |
| C | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | |
| D | 115 | 165 | 215 | 265 | 315 | 365 | 415 | 465 | 515 | 565 | 615 | 665 | 715 | 765 | |
| โหลดคงที่ที่ยอมรับได้ที่ปลายก้าน (Rod) (N) | 180 | 150.3 | 128.9 | 112.7 | 99.9 | 89.7 | 81.3 | 74.3 | 68.3 | 63.1 | 58.6 | 54.6 | 51.1 | 47.9 | |
| น้ำหนักโหลดแบบไดนามิค ที่ยอมรับได้ที่ปลายก้าน (Rod) (N) | ระยะเยื้องโหลด 0 มม. | 73.6 | 60.3 | 51.0 | 44.1 | 38.7 | 34.3 | 30.7 | 27.7 | 25.2 | 23.0 | 21.1 | 19.4 | 17.8 | 16.5 |
| ระยะเยื้องโหลด 100 มม. | 57.0 | 48.6 | 42.5 | 37.8 | 33.8 | 30.5 | 27.6 | 25.2 | 23.1 | 21.2 | 19.5 | 18.1 | 16.7 | 15.5 | |
| แรงบิดคงที่ที่ยอมรับได้ที่ปลายก้าน (Rod) (N･m) | 18.1 | 15.2 | 13.0 | 11.4 | 10.2 | 9.2 | 8.4 | 7.7 | 7.1 | 6.6 | 6.1 | 5.8 | 5.4 | 5.1 | |
| แรงบิดไดนามิคที่ยอมรับได้ที่ปลายก้าน (Rod) (N･m) | 5.7 | 4.9 | 4.3 | 3.8 | 3.4 | 3.0 | 2.8 | 2.5 | 2.3 | 2.1 | 2.0 | 1.8 | 1.7 | 1.5 | |
| น้ำหนัก (กก.) | ไม่มีเบรก | 8.6 | 9.0 | 9.4 | 9.8 | 10.3 | 10.7 | 11.1 | 11.6 | 12.0 | 12.4 | 12.9 | 13.3 | 13.7 | 14.1 |
| มีเบรก | 9.6 | 10.0 | 10.4 | 10.9 | 11.3 | 11.7 | 12.2 | 12.6 | 13.0 | 13.4 | 13.9 | 14.3 | 14.7 | 15.2 | |
