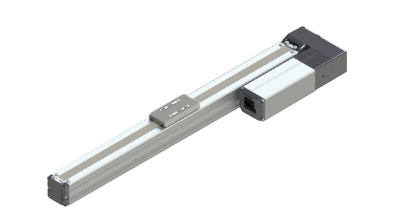

RCP5-SA4R

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

(หมายเหตุ) รูปภาพด้านบนเป็นสเปคแบบมอเตอร์หมุนกลับทางซ้าย (ML)

สเปคของแอคชูเอเตอร์

รูปแบบระยะ
Lead (มม.)		คอนโทรลเลอร์
เชื่อมต่อ		น้ำหนักขนย้ายสูงสุดสโตรค
(มม.)
แนวนอน (กก.)แนวตั้ง (กก.)
RCP5-SA4R-WA-35P-16-①-②-③-④16ใช้กับกำลัง (Output) สูง4150 - 500
(ทุกๆ 50 มม.)
ใช้กับกำลัง (Output) สูงไม่ได้
RCP5-SA4R-WA-35P-10-①-②-③-④10ใช้กับกำลัง (Output) สูง102.25
ใช้กับกำลัง (Output) สูงไม่ได้
RCP5-SA4R-WA-35P-5-①-②-③-④5ใช้กับกำลัง (Output) สูง124.5
ใช้กับกำลัง (Output) สูงไม่ได้
RCP5-SA4R-WA-35P-2.5-①-②-③-④2.5ใช้กับกำลัง (Output) สูง129
ใช้กับกำลัง (Output) สูงไม่ได้

อธิบายสัญลักษณ์ 1 สโตรค 2 คอนโทรลเลอร์ที่ใช้ด้วยกันได้ 3 ความยาวสายเคเบิล 4 อุปกรณ์เสริม

ระยะ
Lead (มม.)		คอนโทรลเลอร์
เชื่อมต่อ		50 - 400
(ทุกๆ 50 มม.)		450
(มม.)		500
(มม.)
16ใช้กับกำลัง (Output) สูง12601060875
ใช้กับกำลัง (Output) สูงไม่ได้840
10ใช้กับกำลัง (Output) สูง785675555
ใช้กับกำลัง (Output) สูงไม่ได้525
5ใช้กับกำลัง (Output) สูง390330275
ใช้กับกำลัง (Output) สูงไม่ได้260
2.5ใช้กับกำลัง (Output) สูง195165135
ใช้กับกำลัง (Output) สูงไม่ได้130

(หน่วยเป็น มม./วินาที)

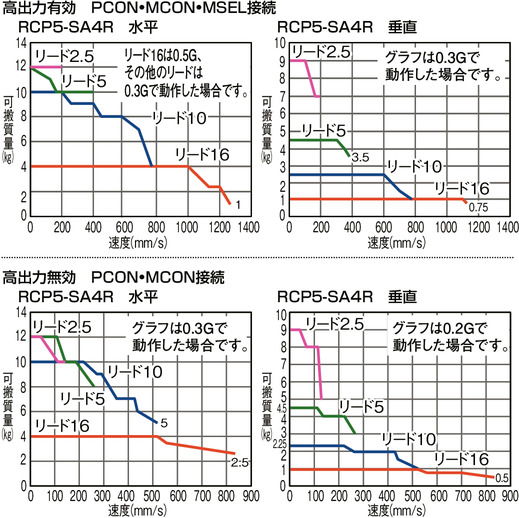

ภาพแสดงความสัมพันธ์ระหว่างความเร็วกับน้ำหนักขนย้าย

สเปคแบบเพิ่มค่า

รายการเนื้อหา
รูปแบบการขับเคลื่อนบอลสกรู φ8 มม. แบบรีด (Rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.02 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.1 มม.
ฐานวัสดุ : อะลูมิเนียม ชุบอะลูมิเนียมสีขาว
โมเมนต์ที่ยอมรับได้แบบสถิตทิศทาง Ma เท่ากับ 8.6N･m ทิศทาง Mb เท่ากับ 12.2N･m ทิศทาง Mc เท่ากับ 16.7N･m
โมเม้นต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 2)ทิศทาง Ma เท่ากับ 4.98N･m ทิศทาง Mb เท่ากับ 7.11N･m ทิศทาง Mc เท่ากับ 9.68N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)

(หมายเหตุ 2) กรณีอายุการใช้งานมาตรฐานเท่ากับ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้ที่หน้า 1-360

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อรูปลักษณ์ภายนอกจำนวนแกนที่
เชื่อมต่อได้สูงสุด		แรงดันไฟจ่ายเข้าเครื่องรูปแบบการควบคุมจำนวนจุดที่กำหนดตำแหน่งสูงสุด
ชุดกำหนดตำแหน่งแถวพัลส์โปรแกรมเน็ตเวิร์ค *เลือก
DVCCCIEPRCNMLML3ECEPPRTSSNECM
MCON-C/CG8DC24V－－－●●●●●－●●●●●●256
MCON-LC/LCG6－－●●●－●●－－●●●－－256
MSEL-PC/PG4เฟสเดี่ยว
AC 100 - 230V		－－●●●－●－－－●●●－－30000
PCON-CB/CGB1DC24V●
*เลือก		●
*เลือก		－●●●●●●●●●●－－512
(สเปคเน็ตเวิร์คคือ 768)
PCON-CYB/PLB/POB1●
*เลือก		●
*เลือก		－－－－－－－－－－－－－64
RCON16－－－●●●●－－－●●●－－128

(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13

(หมายเหตุ) MCON เป็นอุปกรณ์เสริม ใช้ได้เฉพาะ "สเปคตั้งค่าเอาท์พุทสูง" สามารถตั้งค่าเปิดใช้งานโหมดเอาท์พุทสูงได้ เมื่อเปิดโหมดเอาท์พุทสูง จำนวนแกนสูงสุดที่สามารถเชื่อมต่อได้คือ C : 4, LC : 3

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) น้ำหนักขนย้ายของสเปคแอคชูเอเตอร์ระบุเป็นค่าสูงสุด แต่เปลี่ยนแปลงได้ตามความเร็วเร่ง รายละเอียดโปรดศึกษาได้จากแคตตาล็อครวมสินค้า 2017 หน้า 1-443 ในหัวข้อ "ตารางแสดงน้ำหนักขนย้ายแยกตามความเร็วและความเร็วเร่ง"
(2) สำหรับการใช้งานแบบกดชิ้นงาน โปรดศึกษาจากแคตตาล็อค 2017 หน้า 1-387
(3) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-379
(4) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 120 มม. ความยาวของโหลดที่ยื่น โปรดดูภาพประกอบที่หน้า 1-104

กลับหน้าบนสุด

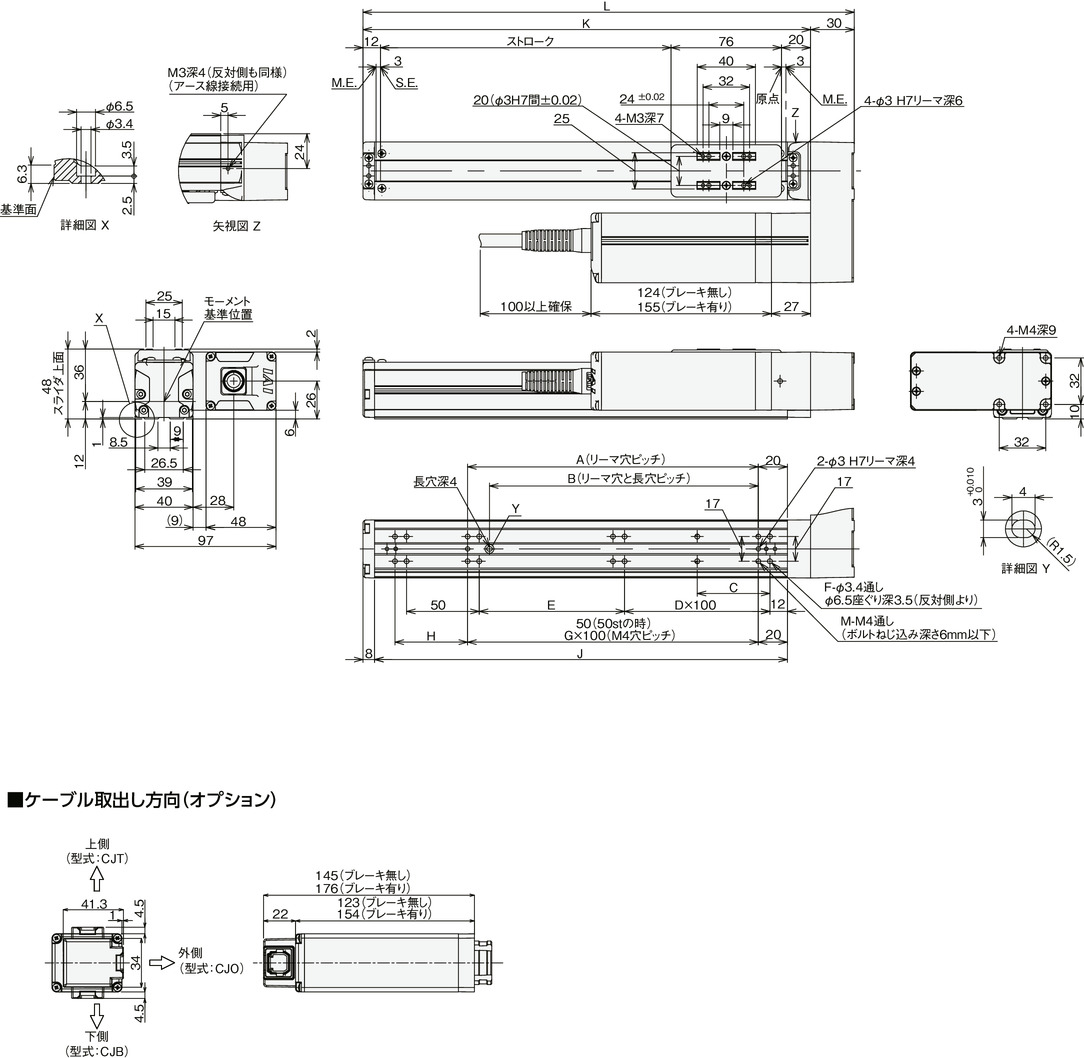

ภาพร่างแสดงขนาด

M.E. : Mechanical end

S.E. : Stroke end

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับสิ่งของโดยรอบบริเวณนั้น

(หมายเหตุ) สไลเดอร์ของสเปคโรลเลอร์ (SR) โปรดดูที่หน้า 2-1090

(หมายเหตุ) รูปภาพด้านล่างเป็นกรณีใช้สเปคมอเตอร์หมุนกลับทางซ้าย (ML)

ขนาดมิติและมวลแยกตามสโตรค

สโตรค50100150200250300350400450500
L188238288338388438488538588638
A50100100200200300300400400500
B358585185185285285385385485
C25505050505050505050
D0011223344
E5010050100501005010050100
F881010121214141616
G－112233445
H505010050100501005010050
J134184234284334384434484534584
K158208258308358408458508558608
M666881010121214
น้ำหนัก
(กก.)		ไม่มีเบรก1.31.41.51.61.61.71.81.92.02.1
มีเบรก1.51.61.71.81.81.92.02.12.22.3
