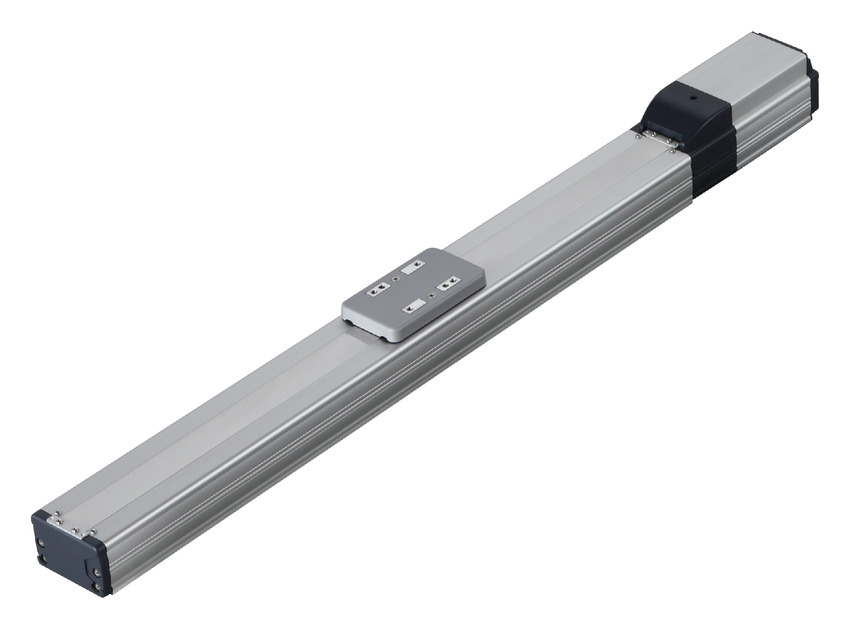

RCP5-SA7C

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

สเปคของแอคชูเอเตอร์

Lead กับ น้ำหนักขนย้าย

รูปแบบ	ระยะ Lead (มม.)	คอนโทรลเลอร์ เชื่อมต่อ	น้ำหนักขนย้ายสูงสุด		สโตรค (มม.)
รูปแบบ	ระยะ Lead (มม.)	คอนโทรลเลอร์ เชื่อมต่อ	แนวนอน (กก.)	แนวตั้ง (กก.)	สโตรค (มม.)
RCP5-SA7C-WA-56P-24-①-②-③-④	24	ใช้กับกำลัง (Output) สูง	20	3	50 - 800 (ทุกๆ 50 มม.)
RCP5-SA7C-WA-56P-24-①-②-③-④	24	ใช้กับกำลัง (Output) สูงไม่ได้	18	2
RCP5-SA7C-WA-56P-16-①-②-③-④	16	ใช้กับกำลัง (Output) สูง	40	8
RCP5-SA7C-WA-56P-16-①-②-③-④	16	ใช้กับกำลัง (Output) สูงไม่ได้	35	5
RCP5-SA7C-WA-56P-8-①-②-③-④	8	ใช้กับกำลัง (Output) สูง	45	16
RCP5-SA7C-WA-56P-8-①-②-③-④	8	ใช้กับกำลัง (Output) สูงไม่ได้	40	10
RCP5-SA7C-WA-56P-4-①-②-③-④	4	ใช้กับกำลัง (Output) สูง	45	25
RCP5-SA7C-WA-56P-4-①-②-③-④	4	ใช้กับกำลัง (Output) สูงไม่ได้	40	15

อธิบายสัญลักษณ์ 1 สโตรค 2 คอนโทรลเลอร์ที่ใช้ด้วยกันได้ 3 ความยาวสายเคเบิล 4 อุปกรณ์เสริม

สโตรคและความเร็วสูงสุด

ระยะ Lead (มม.)	คอนโทรลเลอร์ เชื่อมต่อ	50 - 550 (ทุกๆ 50 มม.)	600 (มม.)	650 (มม.)	700 (มม.)	750 (มม.)	800 (มม.)
24	ใช้กับกำลัง (Output) สูง	1200		1145	1000	885	785
24	ใช้กับกำลัง (Output) สูงไม่ได้	800					785
16	ใช้กับกำลัง (Output) สูง	980 ＜840＞	875 ＜840＞	755	660	585	520
16	ใช้กับกำลัง (Output) สูงไม่ได้	560					520
8	ใช้กับกำลัง (Output) สูง	490	430	375	325	290	255
8	ใช้กับกำลัง (Output) สูงไม่ได้	280					255
4	ใช้กับกำลัง (Output) สูง	245 ＜210＞	215 ＜210＞	185	160	140	125
4	ใช้กับกำลัง (Output) สูงไม่ได้	140					125

(หน่วยเป็น มม./วินาที)

(หมายเหตุ) ที่ระบุใน < > คือกรณีที่ใช้งานโดยติดตั้งในแนวตั้งฉาก

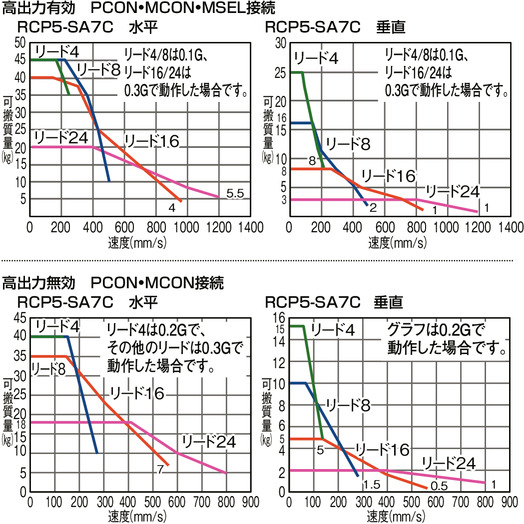

ภาพแสดงความสัมพันธ์ระหว่างความเร็วกับน้ำหนักขนย้าย

สเปคแบบเพิ่มค่า

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรู φ12 มม. แบบรีด (Rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ (หมายเหตุ 1)	±0.02 มม. [±0.03 มม.]
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.1 มม.
ฐาน	วัสดุ : อะลูมิเนียม ชุบอะลูมิเนียมสีขาว
โมเมนต์ที่ยอมรับได้แบบสถิต	ทิศทาง Ma เท่ากับ 51.2N･m ทิศทาง Mb เท่ากับ 73.1N･m ทิศทาง Mc เท่ากับ 148N･m
โมเม้นต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 2)	ทิศทาง Ma เท่ากับ 11.6N･m ทิศทาง Mb เท่ากับ 16.6N･m ทิศทาง Mc เท่ากับ 33.7N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)

(หมายเหตุ 1) ที่ปรากฏใน [ ] คือกรณี Lead 20

(หมายเหตุ 2) กรณีที่พิกัดอายุการใช้งานมาตรฐานเท่ากับ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้ที่หน้า 1-360

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกนที่ เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม															จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
MCON-C/CG	8	DC24V	－	－	－	●	●	●	●	●	－	●	●	●	●	●	●	256
MCON-LC/LCG	6	DC24V	－	－	●	●	●	－	●	●	－	－	●	●	●	－	－	256
MSEL-PC/PG	4	เฟสเดี่ยว AC 100 - 230V	－	－	●	●	●	－	●	－	－	－	●	●	●	－	－	30000
PCON-CB/CGB	1	DC24V	● *เลือก	● *เลือก	－	●	●	●	●	●	●	●	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
PCON-CYB/PLB/POB	1		● *เลือก	● *เลือก	－	－	－	－	－	－	－	－	－	－	－	－	－	64
RCON	16		－	－	－	●	●	●	●	－	－	－	●	●	●	－	－	128

(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13

(หมายเหตุ) MCON เป็นอุปกรณ์เสริม ใช้ได้เฉพาะ "สเปคตั้งค่าเอาท์พุทสูง" สามารถตั้งค่าเปิดใช้งานโหมดเอาท์พุทสูงได้ เมื่อเปิดโหมดเอาท์พุทสูง จำนวนแกนสูงสุดที่สามารถเชื่อมต่อได้คือ C : 4, LC : 3

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) น้ำหนักขนย้ายของสเปคแอคชูเอเตอร์ระบุเป็นค่าสูงสุด แต่เปลี่ยนแปลงได้ตามความเร็วเร่ง รายละเอียด โปรดศึกษาจากแคตตาล็อค 2017 หน้า 1-441 หัวข้อ "ตารางแสดงน้ำหนักขนย้ายแยกตามความเร็วและความเร็วเร่ง"
(2) สำหรับการใช้งานแบบกดชิ้นงาน โปรดศึกษาจากแคตตาล็อค 2017 หน้า 1-387
(3) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 150 มม. ความยาวของโหลดที่ยื่น โปรดดูภาพประกอบที่หน้า 1-104
(4) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-379

กลับหน้าบนสุด

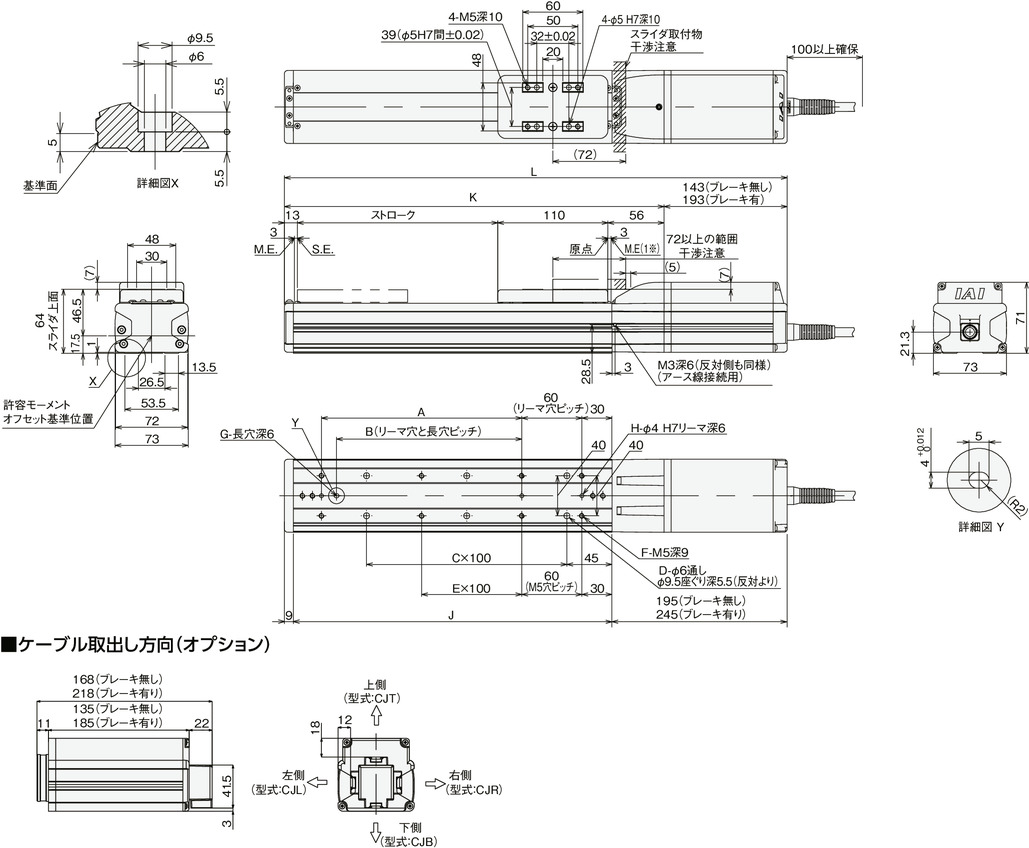

ภาพร่างแสดงขนาด

M.E. : Mechanical end

S.E. : Stroke end

*1 กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับสิ่งของโดยรอบบริเวณนั้น

(หมายเหตุ) สไลเดอร์ของสเปคโรลเลอร์ (SR) โปรดดูที่หน้า 2-1090

ขนาดมิติและมวลแยกตามสโตรค

สโตรค		50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
L	ไม่มีเบรก	372	422	472	522	572	622	672	722	772	822	872	922	972	1022	1072	1122
L	มีเบรก	422	472	522	572	622	672	722	772	822	872	922	972	1022	1072	1122	1172
A		0	100	100	200	200	300	300	400	400	500	500	600	600	700	700	800
B		0	85	85	185	185	285	285	385	385	485	485	585	585	685	685	785
C		1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8
D		4	4	6	6	8	8	10	10	12	12	14	14	16	16	18	18
E		0	0	0	1	1	2	2	3	3	4	4	5	5	6	6	7
F		4	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20
G		0	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
H		2	3	3	3	3	3	3	3	3	3	3	3	3	3	3	3
J		168	218	268	318	368	418	468	518	568	618	668	718	768	818	868	918
K		229	279	329	379	429	479	529	579	629	679	729	779	829	879	929	979
น้ำหนัก (กก.)	ไม่มีเบรก	3.0	3.2	3.5	3.7	3.9	4.1	4.4	4.6	4.8	5.0	5.3	5.5	5.7	5.9	6.1	6.4
น้ำหนัก (กก.)	มีเบรก	3.5	3.7	4.0	4.2	4.4	4.6	4.9	5.1	5.3	5.5	5.8	6.0	6.2	6.4	6.6	6.9
