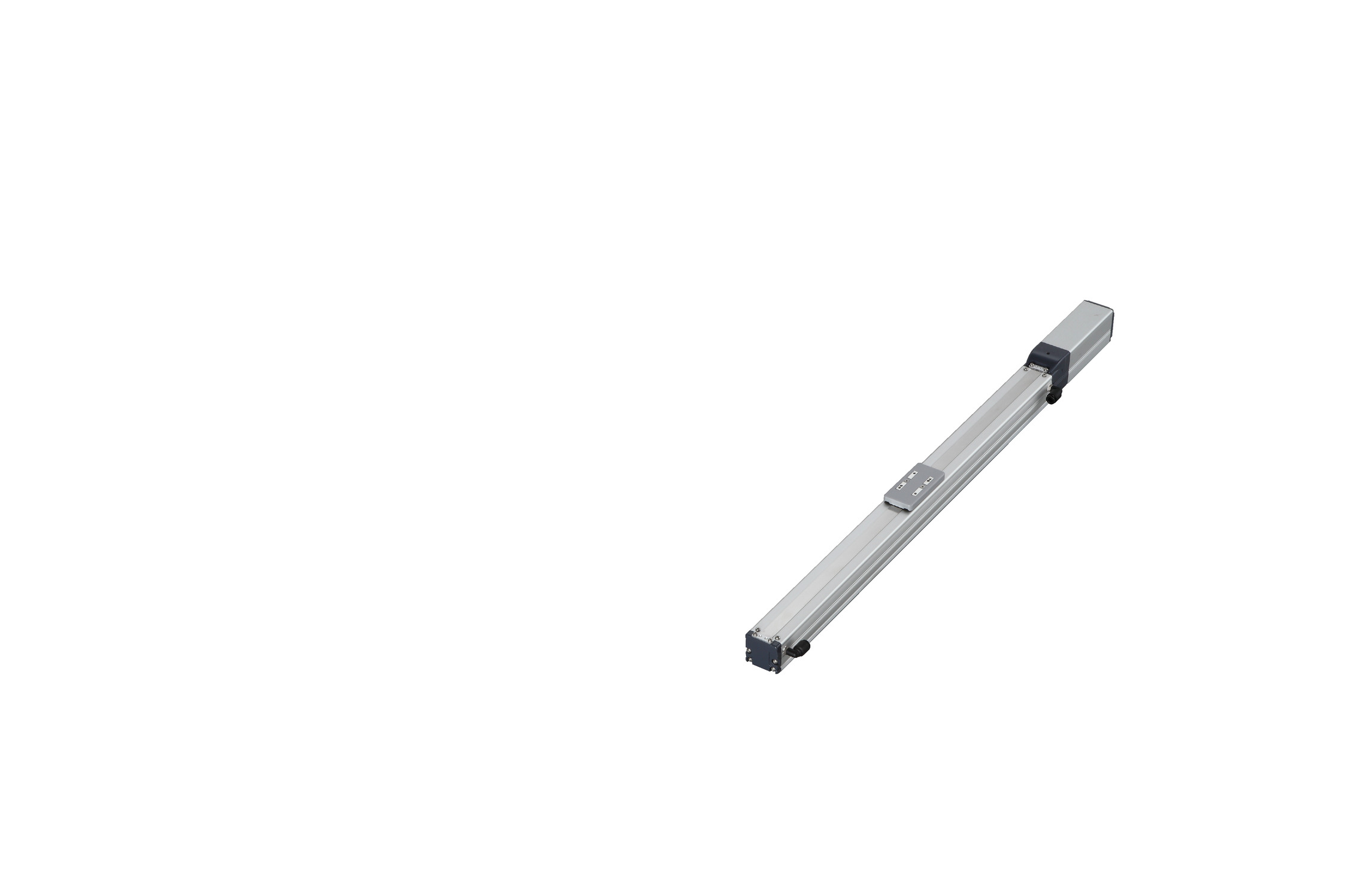

RCP5CR-SA4C

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

สเปคของแอคชูเอเตอร์

รูปแบบระยะ Lead
(มม.)		คอนโทรลเลอร์
เชื่อมต่อ		น้ำหนักขนย้ายสูงสุดสโตรค
(มม.)
แนวนอน (กก.)แนวตั้ง (กก.)
RCP5CR-SA4C-WA-35P-16-①-②-③-④16ใช้กับกำลัง (Output) สูง4150-500
(ทุกๆ 50 มม.)
ใช้กับกำลัง (Output) สูงไม่ได้
RCP5CR-SA4C-WA-35P-10-①-②-③-④10ใช้กับกำลัง (Output) สูง102.25
ใช้กับกำลัง (Output) สูงไม่ได้
RCP5CR-SA4C-WA-35P-5-①-②-③-④5ใช้กับกำลัง (Output) สูง124.5
ใช้กับกำลัง (Output) สูงไม่ได้
RCP5CR-SA4C-WA-35P-2.5-①-②-③-④2.5ใช้กับกำลัง (Output) สูง129
ใช้กับกำลัง (Output) สูงไม่ได้

คำอธิบายสัญลักษณ์ 1 สโตรค 2 คอนโทรลเลอร์ที่ใช้ได้ 3 ความยาวเคเบิ้ล 4 อุปกรณ์เสริม

ระยะ Lead
(มม.)		คอนโทรลเลอร์
เชื่อมต่อ		50-400
(ทุกๆ 50 มม.)		450
(มม.)		500
(มม.)		ปริมาณการดูดซับ
（Nℓ／min）
16ใช้กับกำลัง (Output) สูง1260106087560
ใช้กับกำลัง (Output) สูงไม่ได้840
10ใช้กับกำลัง (Output) สูง78567555540
ใช้กับกำลัง (Output) สูงไม่ได้525
5ใช้กับกำลัง (Output) สูง39033027520
ใช้กับกำลัง (Output) สูงไม่ได้260
2.5ใช้กับกำลัง (Output) สูง19516513510
ใช้กับกำลัง (Output) สูงไม่ได้130

(หน่วยเป็น มม./วินาที)

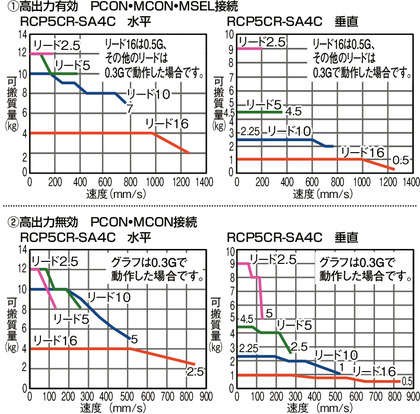

ภาพแสดงความสัมพันธ์ระหว่างความเร็วกับน้ำหนักขนย้าย

สเปคแบบเพิ่มค่า

รายการเนื้อหา
รูปแบบการขับเคลื่อนบอลสกรู φ8 มม. แบบรีด (Rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.02 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.1 มม.
ฐานคุณสมบัติของวัสดุ : อลูมิเนียมชุบผิวสีขาว
โมเมนต์ที่ยอมรับได้แบบสถิต8.60N･m ทิศทาง Ma , 12.2N･m ทิศทาง Mb /16.7N･m ทิศทาง Mc
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 1)4.98N･m ทิศทาง Ma , 7.11N･m ทิศทาง Mb /9.68N･m ทิศทาง Mc
ระดับความสะอาดคลาส 10 (Fed.Std.209D) เทียบเท่าคลาส 2.5 (มาตรฐาน ISO 14644-1)
อุณหภูมิและความชื้นโดยรอบบริเวณที่ใช้งาน0-40°C, น้อยกว่าหรือเท่ากับ 85%RH (ไม่มีการควบแน่น)

(หมายเหตุ 1) กรณีสำหรับอายุการใช้งานมาตรฐาน 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง

　โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้จากหน้า 1-180

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อรูปลักษณ์ภายนอกจำนวนแกนที่
เชื่อมต่อได้สูงสุด		แรงดันไฟจ่ายเข้าเครื่องรูปแบบการควบคุมจำนวนจุดที่กำหนดตำแหน่งสูงสุด
ชุดกำหนดตำแหน่งแถวพัลส์โปรแกรมเน็ตเวิร์ค *เลือก
DVCCCIEPRCNMLML3ECEPPRTSSNECM
MCON-C/CG8DC24V－－－●●●●●－●●●●●●256
MCON-LC/LCG6－－●●●－●●－－●●●－－256
MSEL-PC/PG4AC 100~230V
เฟสเดี่ยว		－－●●●－●－－－●●●－－30000
PCON-CB/CGB1DC24V●
*เลือก		●
*เลือก		－●●●●●●●●●●－－512
(สเปคเน็ตเวิร์คคือ 768)
PCON-CYB/PLB/POB1●
*เลือก		●
*เลือก		－－－－－－－－－－－－－64
RCON16－－－●●●●－－－●●●－－128

(ข้อควรระวัง) สำหรับสัญลักษณ์เรียกชื่อย่อของเน็ตเวิร์ค เช่น DV, CC โปรดดูเพิ่มเติมที่หน้า 7-17

(หมายเหตุ) MCON เป็นอุปกรณ์เสริม ใช้ได้เฉพาะ "สเปคตั้งค่าเอาท์พุทสูง" สามารถตั้งค่าเปิดใช้งานโหมดเอาท์พุทสูงได้ จำนวนแกนที่สามารถเชื่อมต่อได้สูงสุดเมื่อเปิดใช้การส่งออกสูงคือ C: 4、LC： เท่ากับ 3

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) น้ำหนักขนย้ายใน "สเปคแอคชูเอเตอร์" จะแสดงไว้เป็นค่าสูงสุด แต่ทั้งนี้จะเปลี่ยนแปลงไปตามความเร็วเร่ง รายละเอียด กรุณาดูที่ "ตาราง RCP5/น้ำหนักสูงสุดที่ขนย้ายได้ตามความเร็วและความเร็วเร่ง" ในหน้า 1-441 ของแค็ตตาล็อกรวมปี 2017 และหน้า 1-442 ของแค็ตตาล็อกรวมปี 2017
(2) สำหรับการใช้งานแบบกดชิ้นงาน โปรดศึกษาจากแคตตาล็อค 2017 หน้า 1-387
(3) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง โปรดตรวจสอบรายละเอียดได้ที่หน้า 1-199
(4) เกณฑ์ความยาวของส่วนที่ยื่นออกมาคือ 120 มม. หรือน้อยกว่าในทิศทาง Ma, Mb และ Mc
(5) สำหรับทิศทางโมเมนต์ที่ยอมรับและความยาวส่วนที่ยื่นออกมา กรุณาดูแผนภาพในหน้า 1-16

กลับหน้าบนสุด

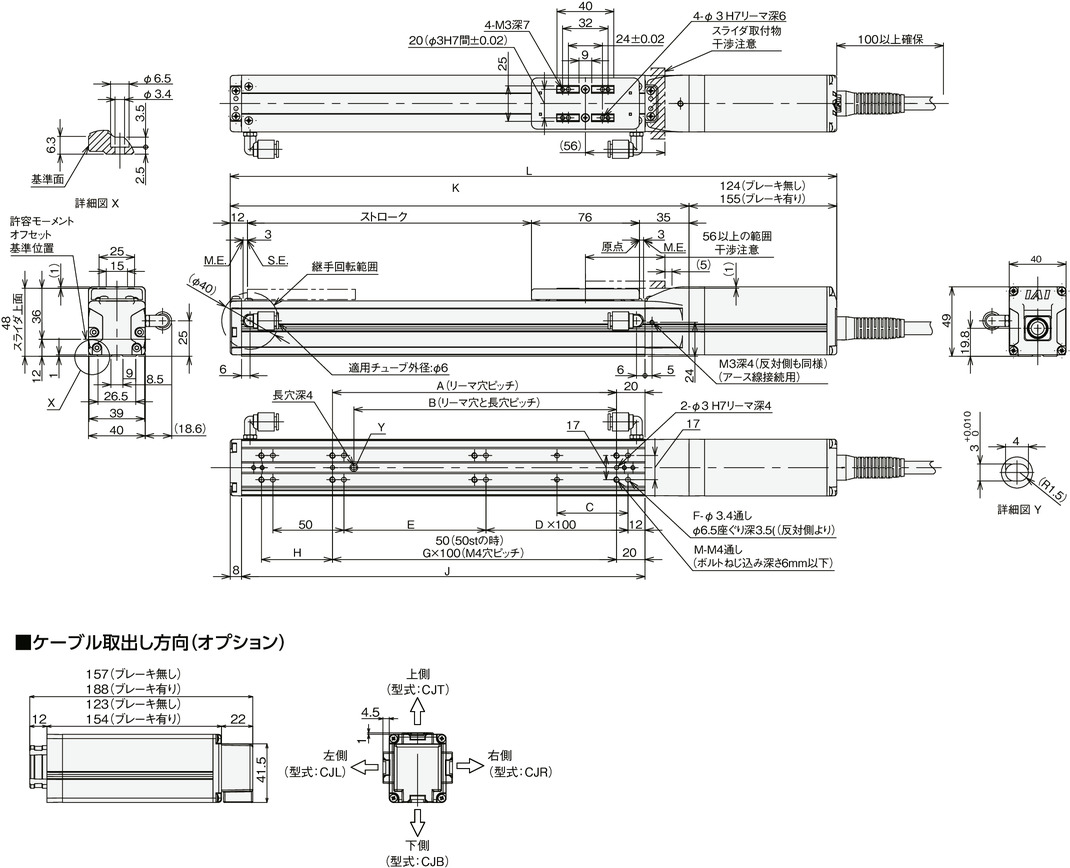

ภาพร่างแสดงขนาด

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับสิ่งของโดยรอบบริเวณนั้น

ขนาดมิติและมวลแยกตามสโตรค

สโตรค50100150200250300350400450500
Lไม่มีเบรก297347397447497547597647697747
มีเบรก328378428478528578628678728778
A50100100200200300300400400500
B358585185185285285385385485
C25505050505050505050
D0011223344
E5010050100501005010050100
F881010121214141616
G0112233445
H505010050100501005010050
J134184234284334384434484534584
K173223273323373423473523573623
M666881010121214
น้ำหนัก
(กก.)		ไม่มีเบรก1.01.11.21.31.31.41.51.61.71.8
มีเบรก1.21.31.41.51.51.61.71.81.92.0
