RCP5W-RA6C

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

สเปคของแอคชูเอเตอร์

รูปแบบระยะ Lead
(มม.)		คอนโทรลเลอร์
เชื่อมต่อ		น้ำหนักขนย้ายสูงสุดแรงกดย้ำสูงสุด
(นิวตัน)		สโตรค
(มม.)
แนวนอน (กก.)แนวตั้ง (กก.)
สเปค
มาตรฐาน		RCP5W-RA6C-WA-42P-12-①-②-③-④12ใช้กับกำลัง (Output) สูง2039350-400
(ทุกๆ 50 มม.)
ใช้กับกำลัง (Output) สูงไม่ได้
RCP5W-RA6C-WA-42P-6-①-②-③-④6ใช้กับกำลัง (Output) สูง408185
ใช้กับกำลัง (Output) สูงไม่ได้
RCP5W-RA6C-WA-42P-3-①-②-③-④3ใช้กับกำลัง (Output) สูง5016370
ใช้กับกำลัง (Output) สูงไม่ได้40
สเปค
แรงผลักสูง		RCP5W-RA6C-WA-42SP-3-①-②-③-④3ใช้กับกำลัง (Output) สูง－30590
ใช้กับกำลัง (Output) สูงไม่ได้

คำอธิบายสัญลักษณ์ 1 สโตรค 2 คอนโทรลเลอร์ที่ใช้ได้ 3 ความยาวเคเบิ้ล 4 อุปกรณ์เสริม

ระยะ Lead
(มม.)		คอนโทรลเลอร์
เชื่อมต่อ		50
(มม.)		100-400
(ทุกๆ 50 มม.)
12ใช้กับกำลัง (Output) สูง500【450＜400＞】560＜500＞【450＜400＞】
ใช้กับกำลัง (Output) สูงไม่ได้500＜400＞
6ใช้กับกำลัง (Output) สูง360【300】
ใช้กับกำลัง (Output) สูงไม่ได้250＜250＞
3ใช้กับกำลัง (Output) สูง180【150】
ใช้กับกำลัง (Output) สูงไม่ได้125＜125＞
3
(แรงขับสูง)		ใช้กับกำลัง (Output) สูง＜70＞【＜70＞】
ใช้กับกำลัง (Output) สูงไม่ได้＜60＞

(หน่วยเป็น มม./วินาที)

(หมายเหตุ) ที่ระบุใน < > คือกรณีที่ใช้งานโดยติดตั้งในแนวตั้งฉาก

(หมายเหตุ) ค่าใน [ ] คือในกรณีที่เมื่อใช้ที่อุณหภูมิแวดล้อมน้อยกว่าหรือเท่ากับ 5°C

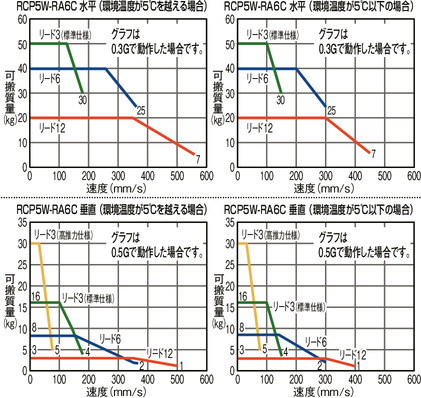

ภาพแสดงความสัมพันธ์ระหว่างความเร็วกับน้ำหนักขนย้าย

กรณีที่อุณหภูมิแวดล้อมน้อยกว่าหรือเท่ากับ 5°C ความเร็วจะต่ำกว่าเปรียบเทียบกับกรณีที่อยู่เหนือ 5°C

RCP5W-RA6C ประมาณการโก่งตัวของก้าน (Rod)

ตารางด้านล่างจะวัดปริมาณการโก่งตัวของก้าน (Rod) เมื่อติดตั้งก้าน (Rod) ในแนวตั้งและรับน้ำหนักที่ปลายก้าน (Rod)

สเปคแบบเพิ่มค่า

รายการเนื้อหา
รูปแบบการขับเคลื่อนบอลสกรู φ10 มม. แบบรีด (rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.02 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.1 มม.
ก้าน (Rod)ท่อสแตนเลส φ22 มม
ความแม่นยำในการไม่หมุนของก้าน (Rod) (ข้อควรระวัง 2)0 องศา
โหลดที่ยอมรับได้ที่ปลายก้าน (Rod) / แรงบิดที่ยอมรับได้ดูตารางขนาดตามสโตรค/ดู
แค็ตตาล็อกรวมปี 2017 หน้า 1-478
ระยะยื่นส่วนปลายก้าน (Rod)ไม่เกิน 100 มม.
โครงสร้างการป้องกันIP67
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้0-40°C, น้อยกว่าหรือเท่ากับ 85%RH (ไม่มีการควบแน่น)

(ข้อควรระวัง 2) แสดงองศาการกระจัดในทิศทางหมุนของก้าน (Rod) ตอน Unload

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อรูปลักษณ์ภายนอกจำนวนแกนที่
เชื่อมต่อได้สูงสุด		แรงดันไฟจ่ายเข้าเครื่องรูปแบบการควบคุมจำนวนจุดที่กำหนดตำแหน่งสูงสุด
ชุดกำหนดตำแหน่งแถวพัลส์โปรแกรมเน็ตเวิร์ค *เลือก
DVCCCIEPRCNMLML3ECEPPRTSSNECM
MCON-C/CG8DC24V－－－●●●●●－●●●●●●256
MCON-LC/LCG6－－●●●－●●－－●●●－－256
MSEL-PC/PG4AC 100~230V
เฟสเดี่ยว		－－●●●－●－－－●●●－－30000
PCON-CB/CGB1DC24V●
*เลือก		●
*เลือก		－●●●●●●●●●●－－512
(สเปคเน็ตเวิร์คคือ 768)
RCON16－－－●●●●－－－●●●－－128

(ข้อควรระวัง) สำหรับสัญลักษณ์เรียกชื่อย่อของเน็ตเวิร์ค เช่น DV, CC โปรดดูเพิ่มเติมที่หน้า 7-17

(หมายเหตุ) MCON จะถูกจำกัดไว้เฉพาะรายการที่มี "สเปคการตั้งค่าแรงจ่าย" โดยอุปกรณ์เสริม และสามารถตั้งค่าให้เปิดใช้แรงจ่ายสูงได้ จำนวนแกนที่สามารถเชื่อมต่อได้สูงสุดเมื่อเปิดใช้การส่งออกสูงคือ C: 4、LC： เท่ากับ 3

มาตรฐานต่างประเทศ

คุณสมบัติ

ข้อควรระวังในการเลือก

(1) น้ำหนักที่ขนย้ายคือค่าเมื่อทำงานด้วยความเร่ง 0.3G ในแนวนอนและ 0.5G ในแนวตั้ง เมื่อเพิ่มความเร็วเร่ง น้ำหนักขนย้ายที่ได้จะลดลง (สำหรับน้ำหนักสูงสุดที่ขนย้ายได้ตามการเร่งความเร็ว กรุณาดูแค็ตตาล็อกรวมปี 2017 หน้า 1-458)
(2) Radial Cylinder มีไกด์ในตัว สำหรับปริมาณน้ำหนักที่สามารถยอมรับได้ กรุณาดูกราฟในหน้า 1-478 ของแค็ตตาล็อกรวมปี 2017
(3) สเปคแรงขับสูงใช้สำหรับการทำงานในแนวตั้งเท่านั้น นอกจากนี้ เบรกได้ถูกติดตั้งตามมาตรฐาน
(4) ขั้วต่อข้อต่อสายเคเบิลไม่กันหยดน้ำโปรดติดตั้งในที่ที่ไม่โดนน้ำ
(5) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง โปรดตรวจสอบรายละเอียดได้ที่หน้า 1-199
(6) สำหรับการใช้งานแบบกดชิ้นงาน โปรดศึกษาจากแคตตาล็อค 2017 หน้า 1-387

กลับหน้าบนสุด

ภาพร่างแสดงขนาด

ST： สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

*1 เชื่อมต่อมอเตอร์และเอนโค้ดเดอร์

*2 เมื่อกลับสู่จุดเริ่มต้น ก้าน (Rod) จะเคลื่อนไปที่ M.E. กรุณาระมัดระมัดระวังไม่ให้รบกวนวัตถุโดยรอบ

* 3 ทิศทางของ Width across flats แตกต่างกันไปตามแต่ผลิตภัณฑ์

*4 กรณีที่ติดตั้งตัวเครื่องโดยใช้ Front bracket และหน้าแปลน กรุณาตรวจสอบให้แน่ใจว่าไม่มีแรงภายนอกกระทบกับส่วนตัวเครื่อง

คุณสมบัติของวัสดุหลัก

①เฟรมวัสดุอัดขึ้นรูปอะลูมิเนียม (เทียบเท่า A6063SS-T5)
ชุบเคลือบผิวสีขาว
②ขายึดด้านหน้าอลูมิเนียมหล่อ
③ฝาครอบด้านหลังอลูมิเนียมหล่อ
④ก้าน (Rod)ท่อเหล็ก สเตนเลส (เทียบเท่า SUS304)
ขัดเงา + ชุบโครเมียมแบบแข็ง
⑤สาย
แอคชูเอเตอร์		ไวนิลคลอไรด์ (PVC)
⑥ช่องดูด/พ่นอากาศเสีย (Intake/exhaust port)โพลิเฟนิลีนซัลไฟด์ (PPS)

ขนาดมิติและมวลแยกตามสโตรค

สโตรค50100150200250300350400
Lไม่มีเบรก302352402452502552602652
มีเบรก (หมายเหตุ 3)363413463513563613663713
Aไม่มีเบรก4040404040404040
มีเบรก (หมายเหตุ 3)101101101101101101101101
B11223344
C3585358535853585
D668810101212
Mไม่มีเบรก215265315365415465515565
มีเบรก276326376426476526576626
โหลดคงที่ที่ยอมรับได้ที่ปลายก้าน (Rod) (N)65.651.241.734.929.825.722.419.7
น้ำหนักโหลดแบบไดนามิค
ที่ยอมรับได้ที่ปลายก้าน (Rod) (N)		น้ำหนักออฟเซ็ต 0 มม32.423.618.114.411.69.57.76.2
น้ำหนักออฟเซ็ต 100 มม.25.619.715.712.710.48.67.15.7
แรงบิดคงที่ที่ยอมรับได้ที่ปลายก้าน (Rod) (N･m)6.65.24.33.73.22.82.62.3
แรงบิดไดนามิคที่ยอมรับได้ที่ปลายก้าน (Rod) (N･m)2.62.01.61.31.00.90.70.6
น้ำหนัก
(กก.)		ไม่มีเบรก3.23.63.94.34.75.15.55.9
มีเบรก3.64.04.44.85.25.66.06.4
มีเบรก (สเปคแรงขับสูง)3.74.14.54.95.35.76.16.5

(หมายเหตุ 3) สเปคแรงขับสูงจะเป็นขนาดที่มีเบรก
