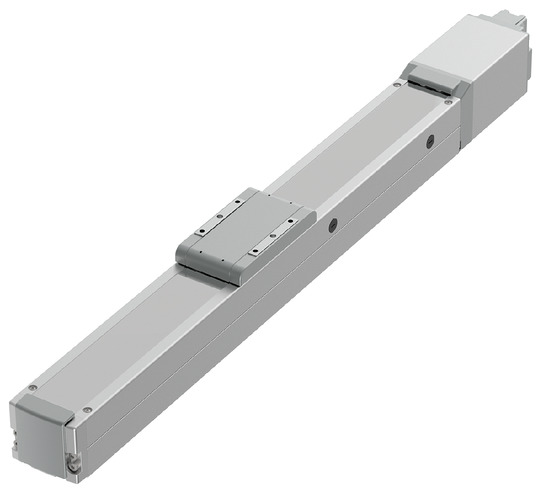

คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | |||||
|---|---|---|---|---|---|---|
| Lead | Ball screw lead (มม.) | 20 | 12 | 6 | 3 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักขนย้ายสูงสุด (กก.) (เปิดโหมดเอาท์พุทสูง) | 15 | 29 | 50 | 42 |
| น้ำหนักขนย้ายสูงสุด (กก.) (ปิดโหมดเอาท์พุทสูง) | 8 | 14 | 20 | 25 | ||
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 1280 | 900 | 450 | 225 | |
| ความเร็วต่ำสุด (มม./วินาที) | 25 | 15 | 8 | 4 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.1 | 0.1 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 1 | 1 | 1 | 1 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักขนย้ายสูงสุด (กก.) (เปิดโหมดเอาท์พุทสูง) | 1 | 2.5 | 6 | 16 |
| น้ำหนักขนย้ายสูงสุด (กก.) (ปิดโหมดเอาท์พุทสูง) | 0.75 | 2 | 5 | 10 | ||
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 1120 | 900 | 450 | 225 | |
| ความเร็วต่ำสุด (มม./วินาที) | 25 | 15 | 8 | 4 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.5 | 0.5 | 0.5 | 0.5 | ||
| การกด | แรงขับสูงสุด ณ ขณะกด (N) | 67 | 112 | 224 | 449 | |
| ความเร็วสูงสุดในการกด (มม./วินาที) | 20 | 20 | 20 | 20 | ||
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | ||||
| แรง Hold ของเบรก (kgf) | 1 | 2.5 | 6 | 16 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 50 | 50 | 50 | 50 | |
| สโตรคสูงสุด (มม.) | 800 | 800 | 800 | 800 | ||
| ระยะ Pitch ของสโตรค (มม.) | 50 | 50 | 50 | 50 | ||
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู φ10 มม. แบบรีด (rolled) C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ (หมายเหตุ 3) | ±0.01มม. [±0.005มม.] |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | ไม่เกิน 0.1 มม. |
| ฐาน | คุณสมบัติของวัสดุ : อลูมิเนียมชุบผิวสีขาว |
| ลิเนียร์ไกด์ | ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด |
| โมเมนต์ที่ยอมรับได้แบบสถิต | Ma ： 65 N･m |
| Mb ： 75 N･m | |
| Mc ： 120 N･m | |
| โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 4) | Ma ： 33.7 N･m |
| Mb ： 40.2 N･m | |
| Mc ： 55.3 N･m | |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | IP20 |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | พัลส์มอเตอร์ |
| ชนิดเอนโค้ดเดอร์ | ไร้แบตเตอรี่แบบสัมบูรณ์ |
| จำนวนพัลส์เอนโค้ดเดอร์ | 8192 pulse/rev |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(หมายเหตุ 3) ที่ปรากฏใน [ ] คือกรณีใช้สเปคความแม่นยำสูง (Lead 3, 6, 12)
(หมายเหตุ 4) กรณีสำหรับอายุการใช้งานมาตรฐาน 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง กรุณาตรวจสอบอายุการใช้งานที่หน้า 1-276
ทิศทางโมเมนต์ชนิดสไลเดอร์
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| ระยะ Lead (มม.) | คอนโทรลเลอร์ เชื่อมต่อ | 50-400 (ทุกๆ 50 มม.) | 450 (มม.) | 500 (มม.) | 550 (มม.) | 600 (มม.) | 650 (มม.) | 700 (มม.) | 750 (มม.) | 800 (มม.) |
|---|---|---|---|---|---|---|---|---|---|---|
| 20 | ใช้กับกำลัง (Output) สูง | 1280 ＜1120＞ | 1090 | 940 | 815 | 715 | 630 | 560 | ||
| ใช้กับกำลัง (Output) สูงไม่ได้ | 800 | 715 | 630 | 560 | ||||||
| 12 | ใช้กับกำลัง (Output) สูง | 900 | 845 | 705 | 585 | 515 | 445 | 390 | 345 | 315 |
| ใช้กับกำลัง (Output) สูงไม่ได้ | 680＜560＞ | 585＜560＞ | 515 | 445 | 390 | 345 | 315 | |||
| 6 | ใช้กับกำลัง (Output) สูง | 450 | 415 | 350 | 295 | 255 | 220 | 190 | 170 | 140 |
| ใช้กับกำลัง (Output) สูงไม่ได้ | 340 | 295 | 255 | 220 | 190 | 170 | 140 | |||
| 3 | ใช้กับกำลัง (Output) สูง | 225 | 205 | 170 | 145 | 125 | 110 | 95 | 85 | 70 |
| ใช้กับกำลัง (Output) สูงไม่ได้ | 170 | 145 | 125 | 110 | 95 | 85 | 70 | |||
(หมายเหตุ) ที่ระบุใน < > คือกรณีที่ใช้งานโดยติดตั้งในแนวตั้งฉาก

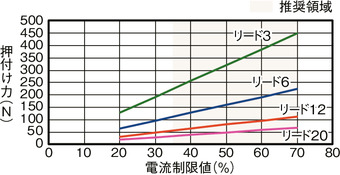

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า
ตารางน้ำหนักสูงสุดที่ขนย้ายได้ตามความเร็ว/ความเร็วเร่ง *เปิดการตั้งค่าการจ่ายระดับสูงในขณะที่จัดส่ง สำหรับรายละเอียด กรุณาดูหน้า 1-23
ใช้การตั้งค่าการจ่ายระดับสูง (โหมดพลังงาน) ความเร็วสูงสุดจะแตกต่างกันขึ้นอยู่กับน้ำหนักขนย้าย น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||||
|---|---|---|---|---|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |||||||
| (มม./วินาที) | 0.1 | 0.3 | 0.5 | 0.7 | 1 | 0.1 | 0.3 | 0.5 |
| 0 | 15 | 15 | 10 | 8 | 7 | 1 | 1 | 1 |
| 160 | 15 | 15 | 10 | 8 | 7 | 1 | 1 | 1 |
| 320 | 15 | 12 | 10 | 8 | 6 | 1 | 1 | 1 |
| 480 | 12 | 12 | 9 | 8 | 6 | 1 | 1 | 1 |
| 640 | 12 | 12 | 8 | 6 | 5 | 1 | 1 | 1 |
| 800 | 10 | 10 | 6.5 | 4.5 | 3 | 1 | 1 | 1 |
| 960 | 8 | 5 | 3.5 | 1.5 | 1 | 1 | ||
| 1120 | 5 | 3 | 2 | 1 | 0.5 | 0.5 | ||
| 1280 | 1 | 0.5 | ||||||
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||||
|---|---|---|---|---|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |||||||
| (มม./วินาที) | 0.1 | 0.3 | 0.5 | 0.7 | 1 | 0.1 | 0.3 | 0.5 |
| 0 | 29 | 27 | 20 | 17 | 14 | 2.5 | 2.5 | 2.5 |
| 80 | 29 | 27 | 20 | 17 | 14 | 2.5 | 2.5 | 2.5 |
| 200 | 29 | 27 | 20 | 17 | 14 | 2.5 | 2.5 | 2.5 |
| 320 | 29 | 27 | 20 | 14 | 12 | 2.5 | 2.5 | 2.5 |
| 440 | 29 | 26 | 18 | 12 | 10 | 2.5 | 2.5 | 2.5 |
| 560 | 29 | 20 | 12 | 8 | 7 | 2.5 | 2.5 | 2.5 |
| 700 | 14 | 8 | 5 | 4 | 2 | 1 | ||
| 800 | 9 | 4 | 2 | 1 | 1.5 | 1 | ||
| 900 | 5 | 2 | 1 | 0.5 | 0.5 | |||
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||||
|---|---|---|---|---|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |||||||
| (มม./วินาที) | 0.1 | 0.3 | 0.5 | 0.7 | 1 | 0.1 | 0.3 | 0.5 |
| 0 | 50 | 45 | 40 | 35 | 30 | 6 | 6 | 6 |
| 40 | 50 | 45 | 40 | 35 | 30 | 6 | 6 | 6 |
| 100 | 50 | 45 | 40 | 35 | 30 | 6 | 6 | 6 |
| 160 | 50 | 43 | 35 | 32 | 20 | 6 | 6 | 6 |
| 220 | 48 | 39 | 29 | 24 | 20 | 6 | 6 | 6 |
| 280 | 44 | 35 | 26 | 21 | 15 | 6 | 6 | 5.5 |
| 340 | 38 | 31 | 19 | 14 | 11 | 6 | 5 | 4.5 |
| 400 | 32 | 18 | 10 | 6 | 4 | 4.5 | 3 | 2.5 |
| 450 | 26 | 11 | 4 | 2 | 1 | 3.5 | 1.5 | 1 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||||
|---|---|---|---|---|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |||||||
| (มม./วินาที) | 0.1 | 0.3 | 0.5 | 0.7 | 1 | 0.1 | 0.3 | 0.5 |
| 0 | 42 | 42 | 37 | 35 | 35 | 16 | 16 | 16 |
| 50 | 42 | 42 | 37 | 35 | 35 | 16 | 16 | 16 |
| 80 | 40 | 40 | 35 | 35 | 30 | 16 | 16 | 16 |
| 110 | 40 | 40 | 35 | 35 | 30 | 16 | 16 | 16 |
| 140 | 40 | 40 | 35 | 35 | 28 | 16 | 15 | 15 |
| 170 | 40 | 40 | 32 | 26 | 26 | 14 | 11 | 11 |
| 200 | 40 | 30 | 21 | 10 | 10 | 9 | 5 | 5 |
| 225 | 40 | 8 | 6 | 2 | ||||
ไม่ใช้การตั้งค่าการจ่ายระดับสูง (โหมดประหยัดพลังงาน) ความเร็วสูงสุดจะแตกต่างกันไปขึ้นอยู่กับน้ำหนักขนย้าย น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | ||
| (มม./วินาที) | 0.3 | 0.7 | 0.3 |
| 0 | 8 | 5 | 0.75 |
| 160 | 8 | 5 | 0.75 |
| 320 | 8 | 5 | 0.75 |
| 480 | 8 | 4 | 0.75 |
| 640 | 6 | 3 | 0.75 |
| 800 | 4 | 1.5 | 0.5 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | ||
| (มม./วินาที) | 0.3 | 0.7 | 0.3 |
| 0 | 14 | 10 | 2 |
| 80 | 14 | 10 | 2 |
| 200 | 14 | 10 | 2 |
| 320 | 14 | 10 | 2 |
| 440 | 11 | 7 | 1.5 |
| 560 | 7 | 2.5 | 1 |
| 680 | 4 | ||
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | ||
| (มม./วินาที) | 0.3 | 0.7 | 0.3 |
| 0 | 20 | 14 | 5 |
| 40 | 20 | 14 | 5 |
| 100 | 20 | 14 | 5 |
| 160 | 20 | 14 | 5 |
| 220 | 16 | 14 | 4 |
| 280 | 13 | 7 | 2.5 |
| 340 | 8 | 1 | 1 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | ||
| (มม./วินาที) | 0.3 | 0.7 | 0.3 |
| 0 | 25 | 22 | 10 |
| 20 | 25 | 22 | 10 |
| 50 | 25 | 22 | 10 |
| 80 | 25 | 22 | 10 |
| 110 | 20 | 14 | 8 |
| 140 | 15 | 11 | 5 |
| 170 | 5 | 1.5 | |
คอนโทรลเลอร์ที่ใช้ได้
แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน
| ชื่อ | รูปลักษณ์ภายนอก | จำนวนแกนที่ เชื่อมต่อได้สูงสุด | แรงดันไฟจ่ายเข้าเครื่อง | รูปแบบการควบคุม | จำนวนจุดที่กำหนดตำแหน่งสูงสุด | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ชุดกำหนดตำแหน่ง | แถวพัลส์ | โปรแกรม | เน็ตเวิร์ค *เลือก | ||||||||||||||||
| DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
| MSEL-PC/PG |  | 4 | AC 100~230V เฟสเดี่ยว | － | － | ● | ● | ● | － | ● | － | － | － | ● | ● | ● | － | － | 30000 |
| PCON-CB/CGB |  | 1 | DC24V | ● *เลือก | ● *เลือก | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (สเปคเน็ตเวิร์คคือ 768) |
| PCON-CYB/PLB/POB |  | 1 | ● *เลือก | ● *เลือก | － | － | － | － | － | － | － | － | － | － | － | － | － | 64 | |
| RCON |  | 16 (ML3, SSN, ECM คือ 8) | － | － | － | ● | ● | ● | ● | － | － | ● | ● | ● | ● | ● | ● | 128 (ML3, SSN, ECM ไม่มีข้อมูลตำแหน่ง) | |
| RSEL |  | 8 | － | － | ● | ● | ● | ● | ● | － | － | － | ● | ● | ● | － | － | 36000 | |
(หมายเหตุ) ดูหน้า 8-15 สำหรับตัวย่อเครือข่าย เช่น DV และ CC
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุน (ที่สูง) อาจทำให้บอลสกรูเสียหาย โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก [สโตรคและความเร็วสูงสุด] (2) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง" (3) เมื่อดำเนินการกด กรุณาดู "แผนภาพความพันธ์ของแรงกดและค่ากระแสขีดจำกัด" แรงผลักที่แสดงเป็นค่ามาตรฐาน สำหรับข้อควรระวัง กรุณาดูหน้า 1-315 (4) ต้องจำกัด Duty cycle ตามอุณหภูมิแวดล้อมในการทำงาน สำหรับรายละเอียด กรุณาดูหน้า 1-326 (5) โปรดระมัดระวังตามรูปแบบการติดตั้ง สำหรับรายละเอียด โปรดดูที่หน้า 1-307 (6) เกณฑ์ความยาวของส่วนที่ยื่นออกมาน้อยกว่าหรือเท่ากับ 300 มม. ในทิศทาง Ma, Mb และ Mc (น้อยกว่าหรือเท่ากับ 600 มม. สำหรับสเปคตัวสไลด์คู่) สำหรับความยาวของส่วนที่ยื่นออกมา กรุณาตรวจสอบคำอธิบายหน้า 3-52 (7) สำหรับรุ่นที่ใช้และข้อควรระวังสำหรับสเปคตัวสไลด์คู่ โปรดดูหน้า 1-293 |

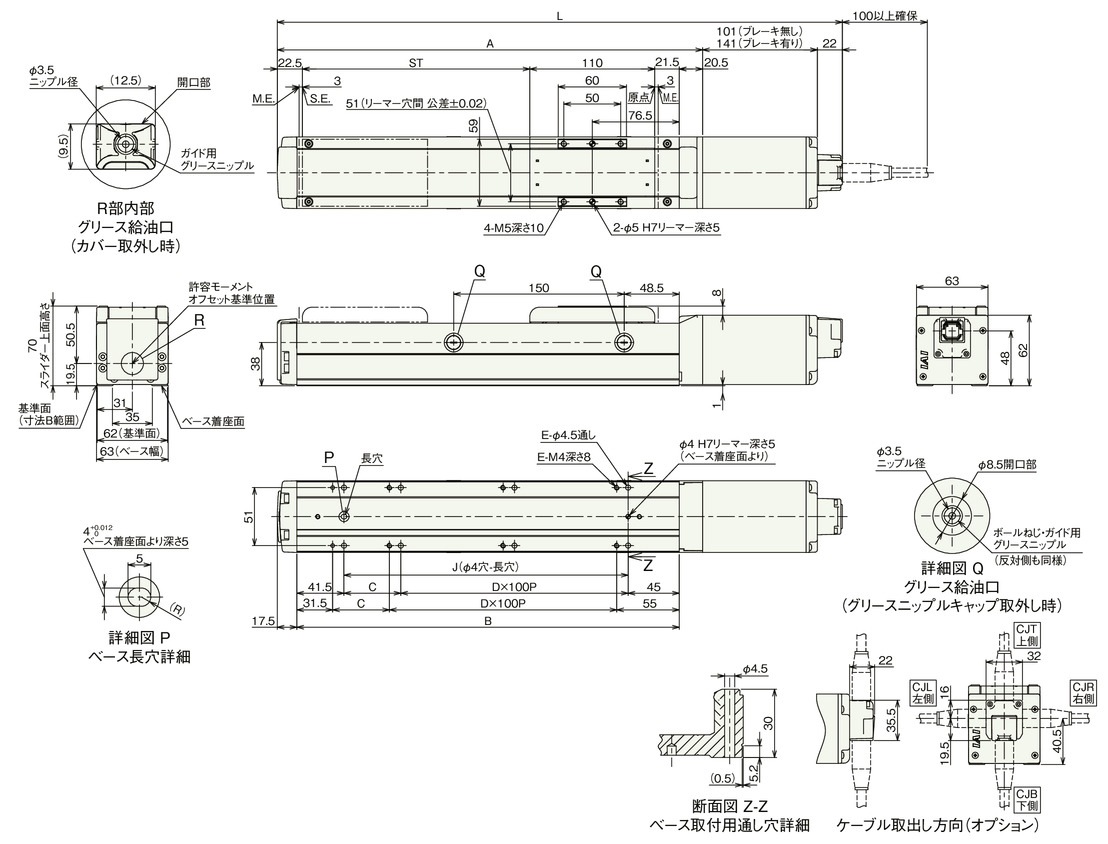

ภาพร่างแสดงขนาด
ST： สโตรค
M.E.： จุดสิ้นสุดเมคานิคัล
S.E.： จุดสิ้นสุดสโตรค
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ
ขนาดแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | ไม่มีเบรก | 347.5 | 397.5 | 447.5 | 497.5 | 547.5 | 597.5 | 647.5 | 697.5 | 747.5 | 797.5 | 847.5 | 897.5 | 947.5 | 997.5 | 1047.5 | 1097.5 |
| มีเบรก | 387.5 | 437.5 | 487.5 | 537.5 | 587.5 | 637.5 | 687.5 | 737.5 | 787.5 | 837.5 | 887.5 | 937.5 | 987.5 | 1037.5 | 1087.5 | 1137.5 | |
| A | 224.5 | 274.5 | 324.5 | 374.5 | 424.5 | 474.5 | 524.5 | 574.5 | 624.5 | 674.5 | 724.5 | 774.5 | 824.5 | 874.5 | 924.5 | 974.5 | |
| B | 186.5 | 236.5 | 286.5 | 336.5 | 386.5 | 436.5 | 486.5 | 536.5 | 586.5 | 636.5 | 686.5 | 736.5 | 786.5 | 836.5 | 886.5 | 936.5 | |
| C | 0 | 50 | 0 | 50 | 0 | 50 | 0 | 50 | 0 | 50 | 0 | 50 | 0 | 50 | 0 | 50 | |
| D | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 | |
| E | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | |
| J | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | |
น้ำหนักแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 2 | 2.2 | 2.4 | 2.6 | 2.9 | 3.1 | 3.3 | 3.5 | 3.8 | 4 | 4.2 | 4.4 | 4.7 | 4.9 | 5.1 | 5.3 |
| มีเบรก | 2.3 | 2.5 | 2.7 | 2.9 | 3.2 | 3.4 | 3.6 | 3.8 | 4.1 | 4.3 | 4.5 | 4.7 | 5 | 5.2 | 5.4 | 5.6 | |

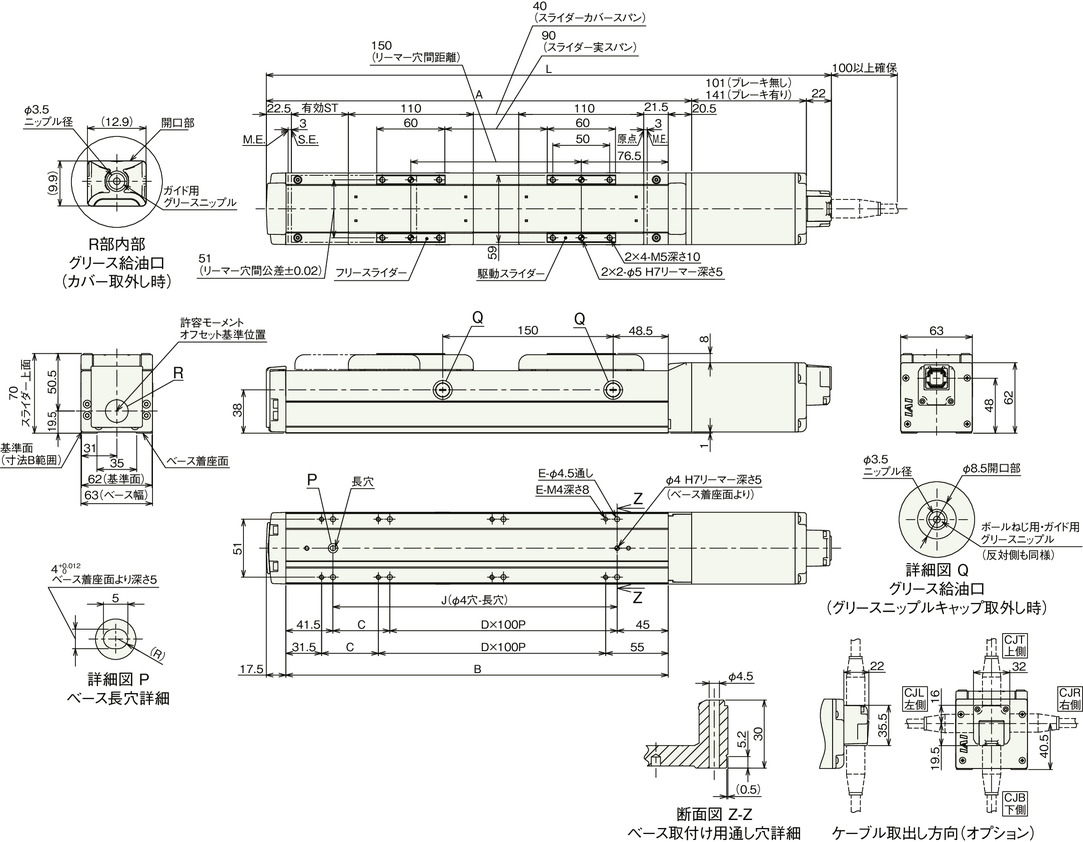

สเปคหลัก (สเปคตัวสไลด์คู่)
| รายการ | เนื้อหา | ||||
|---|---|---|---|---|---|
| Lead | Ball screw lead (มม.) | 12 | 6 | 3 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักขนย้ายสูงสุด (กก.) (เปิดโหมดเอาท์พุทสูง) | 24 | 30 | 38 |
| น้ำหนักขนย้ายสูงสุด (กก.) (ปิดโหมดเอาท์พุทสูง) | 12 | 18 | 23 | ||
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 700 | 450 | 225 | |
| ความเร็วต่ำสุด (มม./วินาที) | 15 | 8 | 4 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 1 | 1 | 1 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักขนย้ายสูงสุด (กก.) (เปิดโหมดเอาท์พุทสูง) | － | 4 | 14 |
| น้ำหนักขนย้ายสูงสุด (กก.) (ปิดโหมดเอาท์พุทสูง) | － | 3 | 8 | ||
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | － | 340 | 200 | |
| ความเร็วต่ำสุด (มม./วินาที) | － | 8 | 4 | ||
| พิกัดความเร็วเร่ง-ลด (G) | － | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | － | 0.5 | 0.5 | ||
| การกด | แรงขับสูงสุด ณ ขณะกด (N) | 112 | 224 | 449 | |
| ความเร็วสูงสุดในการกด (มม./วินาที) | 20 | 20 | 20 | ||
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | |||
| แรง Hold ของเบรก (kgf) | 2.5 | 6 | 16 | ||
| สโตรค | สโตรคระบุขั้นต่ำ (มม.) | 200 | 200 | 200 | |
| สโตรคยังผลขั้นต่ำ (มม.) | 50 | 50 | 50 | ||
| สโตรคระบุสูงสุด (มม.) | 800 | 800 | 800 | ||
| สโตรคยังผลสูงสุด (มม.) | 650 | 650 | 650 | ||
| ระยะ Pitch ของสโตรค (มม.) | 50 | 50 | 50 | ||
(หมายเหตุ) Stroke ที่เรียก : สโตรคในรุ่น
สโตรคยังผล: สโตรกที่สามารถทำงานได้จริง
(หมายเหตุ) ไม่สามารถติดตั้ง Lead 12 ในแนวตั้งได้
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู φ10 มม. แบบรีด (rolled) C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.01 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | ไม่เกิน 0.1 มม. |
| ฐาน | คุณสมบัติของวัสดุ : อลูมิเนียมชุบผิวสีขาว |
| ลิเนียร์ไกด์ | ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด |
| โมเมนต์ที่ยอมรับได้แบบสถิต | Ma ： 546 N･m |
| Mb ： 779 N･m | |
| Mc ： 205 N･m | |
| โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 5) | Ma ： 167 N･m |
| Mb ： 199 N･m | |
| Mc ： 89.8 N･m | |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | IP20 |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | พัลส์มอเตอร์ |
| ชนิดเอนโค้ดเดอร์ | ไร้แบตเตอรี่แบบสัมบูรณ์ |
| จำนวนพัลส์เอนโค้ดเดอร์ | 8192 pulse/rev |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(หมายเหตุ 5) กรณีสำหรับอายุการใช้งานมาตรฐาน 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง กรุณาตรวจสอบอายุการใช้งานที่หน้า 1-276
ทิศทางโมเมนต์ชนิดสไลเดอร์
ตารางน้ำหนักสูงสุดที่ขนย้ายได้ตามความเร็ว/ความเร็วเร่ง (สเปคตัวสไลด์คู่) *เปิดการตั้งค่าการจ่ายระดับสูงในขณะที่จัดส่ง สำหรับรายละเอียด กรุณาดูหน้า 1-23
ใช้การตั้งค่าการจ่ายระดับสูง (โหมดพลังงาน) ความเร็วสูงสุดจะแตกต่างกันขึ้นอยู่กับน้ำหนักขนย้าย น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||
|---|---|---|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |||||
| (มม./วินาที) | 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 |
| 0 | 24 | 16 | 14 | 12 | ||
| 80 | 24 | 16 | 14 | 12 | ||
| 200 | 24 | 16 | 14 | 12 | ||
| 320 | 24 | 16 | 10 | 8 | ||
| 440 | 20 | 12 | 8 | 6 | ||
| 560 | 12 | 6 | 4 | 2 | ||
| 700 | 5 | 1 | ||||
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||
|---|---|---|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |||||
| (มม./วินาที) | 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 |
| 0 | 30 | 24 | 22 | 18 | 4 | 4 |
| 40 | 30 | 24 | 22 | 18 | 4 | 4 |
| 100 | 30 | 24 | 22 | 18 | 4 | 4 |
| 160 | 30 | 24 | 22 | 18 | 4 | 4 |
| 220 | 30 | 24 | 20 | 16 | 4 | 4 |
| 280 | 28 | 22 | 18 | 10 | 3 | 3 |
| 340 | 20 | 12 | 10 | 6 | 1 | 1 |
| 400 | 6 | 4 | 1 | |||
| 450 | 1 | |||||
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||
|---|---|---|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |||||
| (มม./วินาที) | 0.3 | 0.5 | 0.7 | 1 | 0.3 | 0.5 |
| 0 | 38 | 33 | 33 | 33 | 14 | 14 |
| 50 | 38 | 33 | 33 | 33 | 14 | 14 |
| 80 | 38 | 33 | 33 | 28 | 14 | 14 |
| 110 | 38 | 33 | 33 | 28 | 14 | 14 |
| 140 | 38 | 33 | 30 | 26 | 13 | 12 |
| 170 | 36 | 28 | 21 | 20 | 10 | 8 |
| 200 | 25 | 15 | 5 | 4 | 3 | 2 |
| 225 | 3 | |||||
ไม่ใช้การตั้งค่าการจ่ายระดับสูง (โหมดประหยัดพลังงาน) ความเร็วสูงสุดจะแตกต่างกันไปขึ้นอยู่กับน้ำหนักขนย้าย น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | ||
| (มม./วินาที) | 0.3 | 0.8 | 0.3 |
| 0 | 12 | 8 | |
| 80 | 12 | 8 | |
| 200 | 12 | 8 | |
| 320 | 12 | 8 | |
| 440 | 9 | 3 | |
| 560 | 2 | ||
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | ||
| (มม./วินาที) | 0.3 | 0.8 | 0.3 |
| 0 | 18 | 12 | 3 |
| 40 | 18 | 12 | 3 |
| 100 | 18 | 12 | 3 |
| 160 | 18 | 12 | 3 |
| 220 | 14 | 12 | 2 |
| 280 | 8 | 4 | |
| 340 | 1 | ||
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | |
|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | ||
| (มม./วินาที) | 0.3 | 0.8 | 0.3 |
| 0 | 23 | 20 | 8 |
| 20 | 23 | 20 | 8 |
| 50 | 23 | 20 | 8 |
| 80 | 23 | 20 | 8 |
| 110 | 18 | 12 | 6 |
| 140 | 12 | 8 | 3 |
| 170 | 8 | 4 | 1 |
สโตรคและความเร็วสูงสุด (สเปคตัวสไลด์คู่)
(หน่วยเป็น มม./วินาที)
| ระยะ Lead (มม.) | ชื่อเรียกสโตรค | 200～400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 |
|---|---|---|---|---|---|---|---|---|---|---|
| Effective Stroke | 50 - 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | |
| คอนโทรลเลอร์ เชื่อมต่อ | (ทุกๆ 50 มม.) | (มม.) | (มม.) | (มม.) | (มม.) | (มม.) | (มม.) | (มม.) | (มม.) | |
| 12 | ใช้กับกำลัง (Output) สูง | 700 | 585 | 515 | 445 | 390 | 345 | 315 | ||
| ใช้กับกำลัง (Output) สูงไม่ได้ | 560 | 515 | 445 | 390 | 345 | 315 | ||||
| 6 | ใช้กับกำลัง (Output) สูง | 450＜340＞ | 415＜340＞ | 350＜340＞ | 295 | 255 | 220 | 190 | 170 | 140 |
| ใช้กับกำลัง (Output) สูงไม่ได้ | 340＜220＞ | 295＜220＞ | 255＜220＞ | 220 | 190 | 170 | 140 | |||
| 3 | ใช้กับกำลัง (Output) สูง | 225＜200＞ | 205＜200＞ | 170 | 145 | 125 | 110 | 95 | 85 | 70 |
| ใช้กับกำลัง (Output) สูงไม่ได้ | 170 | 145 | 125 | 110 | 95 | 85 | 70 | |||
(ข้อควรระวัง) ข้อมูลใน < > คือกรณีที่ใช้งานแนวตั้ง
(หมายเหตุ) Stroke ที่เรียก : สโตรคในรุ่น
สโตรคยังผล: สโตรกที่สามารถทำงานได้จริง
ภาพขนาด (สเปคตัวสไลด์คู่)
ST： สโตรค
M.E.： จุดสิ้นสุดเมคานิคัล
S.E.： จุดสิ้นสุดสโตรค
แผนผัง (สเปคตัวสไลด์คู่)
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับวัตถุที่อยู่โดยรอบ
ขนาดแยกตามสโตรค
| ชื่อเรียกสโตรค | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Effective Stroke | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | |
| L | ไม่มีเบรก | 497.5 | 547.5 | 597.5 | 647.5 | 697.5 | 747.5 | 797.5 | 847.5 | 897.5 | 947.5 | 997.5 | 1047.5 | 1097.5 |
| มีเบรก | 537.5 | 587.5 | 637.5 | 687.5 | 737.5 | 787.5 | 837.5 | 887.5 | 937.5 | 987.5 | 1037.5 | 1087.5 | 1137.5 | |
| A | 374.5 | 424.5 | 474.5 | 524.5 | 574.5 | 624.5 | 674.5 | 724.5 | 774.5 | 824.5 | 874.5 | 924.5 | 974.5 | |
| B | 336.5 | 386.5 | 436.5 | 486.5 | 536.5 | 586.5 | 636.5 | 686.5 | 736.5 | 786.5 | 836.5 | 886.5 | 936.5 | |
| C | 50 | 0 | 50 | 0 | 50 | 0 | 50 | 0 | 50 | 0 | 50 | 0 | 50 | |
| D | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 | |
| E | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | |
| J | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | |
(หมายเหตุ) Stroke ที่เรียก : สโตรคในรุ่น
สโตรคยังผล: สโตรกที่สามารถทำงานได้จริง
น้ำหนักแยกตามสโตรค
| ชื่อเรียกสโตรค | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Effective Stroke | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | |
| น้ำหนัก (กก.) | ไม่มีเบรก | 3.03 | 3.33 | 3.53 | 3.73 | 3.93 | 4.23 | 4.43 | 4.63 | 4.83 | 5.13 | 5.33 | 5.53 | 5.73 |
| มีเบรก | 3.33 | 3.63 | 3.83 | 4.03 | 4.23 | 4.53 | 4.73 | 4.93 | 5.13 | 5.43 | 5.63 | 5.83 | 6.03 | |
(หมายเหตุ) มวลเป็นสเปคของตัวสไลด์เดี่ยวรวมกับฟรีสไลด์ 0.43 กก.
แผนภาพความสัมพันธ์ของแรงกดและค่ากระแสจำกัด (สเปคตัวสไลด์คู่)
(หมายเหตุ) ค่าเดียวกับสเปคตัวสไลด์เดี่ยว
