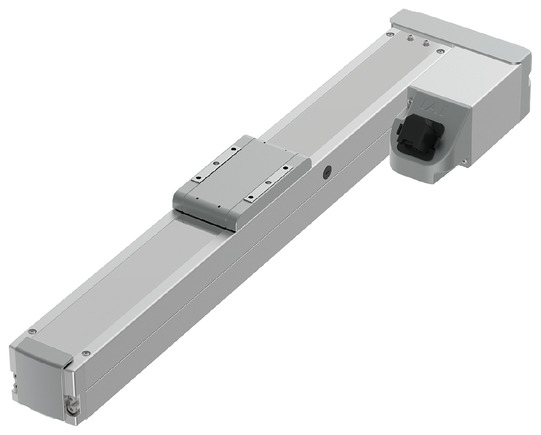

RCP6-HSA6R

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

(หมายเหตุ) รูปภาพด้านบนเป็นสเปคแบบมอเตอร์หมุนกลับทางซ้าย (ML)

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Ball screw lead (มม.)	20	12	6	3
แนวนอน	น้ำหนักขนย้าย	น้ำหนักขนย้ายสูงสุด (กก.) (เปิดโหมดเอาท์พุทสูง)	15	28	42	42
	น้ำหนักขนย้าย	น้ำหนักขนย้ายสูงสุด (กก.) (ปิดโหมดเอาท์พุทสูง)	8	14	20	25
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	1120	800	400	200
		ความเร็วต่ำสุด (มม./วินาที)	25	15	8	4
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.1	0.1	0.3
		ความเร็วเร่ง-ลดสูงสุด (G)	1	1	1	1
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักขนย้ายสูงสุด (กก.) (เปิดโหมดเอาท์พุทสูง)	1	2.5	6	16
	น้ำหนักขนย้าย	น้ำหนักขนย้ายสูงสุด (กก.) (ปิดโหมดเอาท์พุทสูง)	0.75	2	5	10
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	960	700	400	200
		ความเร็วต่ำสุด (มม./วินาที)	25	15	8	4
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3	0.3	0.3
		ความเร็วเร่ง-ลดสูงสุด (G)	0.5	0.5	0.5	0.5
การกด		แรงขับสูงสุด ณ ขณะกด (N)	67	112	224	449
การกด		ความเร็วสูงสุดในการกด (มม./วินาที)	30	30	20	20
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
เบรก		แรง Hold ของเบรก (kgf)	1	2.5	6	16
สโตรค		สโตรคต่ำสุด (มม.)	50	50	50	50
		สโตรคสูงสุด (มม.)	800	800	800	800
		ระยะ Pitch ของสโตรค (มม.)	50	50	50	50

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรู φ10 มม. แบบรีด (rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.01 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.1 มม.
ฐาน	คุณสมบัติของวัสดุ : อลูมิเนียมชุบผิวสีขาว
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต	Ma ： 65 N･m
	Mb ： 75 N･m
	Mc ： 120 N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 3)	Ma ： 33.7 N･m
	Mb ： 40.2 N･m
	Mc ： 55.3 N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	IP20
ทนการสั่นสะเทือน - ทนการกระแทก	4.9m/s²
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	พัลส์มอเตอร์
ชนิดเอนโค้ดเดอร์	ไร้แบตเตอรี่แบบสัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์	8192 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 3) กรณีสำหรับอายุการใช้งานมาตรฐาน 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง กรุณาตรวจสอบอายุการใช้งานที่หน้า 1-276

ทิศทางโมเมนต์ชนิดสไลเดอร์

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

ระยะ Lead (มม.)	คอนโทรลเลอร์ เชื่อมต่อ	50-450 (ทุกๆ 50 มม.)	500 (มม.)	550 (มม.)	600 (มม.)	650 (มม.)	700 (มม.)	750 (มม.)	800 (มม.)
20	ใช้กับกำลัง (Output) สูง	1120 ＜960＞		1090＜960＞	940	815	715	630	560
20	ใช้กับกำลัง (Output) สูงไม่ได้	800＜640＞					715＜640＞	630	560
12	ใช้กับกำลัง (Output) สูง	800＜700＞	700	585	515	445	390	345	315
12	ใช้กับกำลัง (Output) สูงไม่ได้	560			515	445	390	345	315
6	ใช้กับกำลัง (Output) สูง	400	350	295	255	220	190	170	140
6	ใช้กับกำลัง (Output) สูงไม่ได้	340＜280＞		295＜280＞	255	220	190	170	140
3	ใช้กับกำลัง (Output) สูง	200	170	145	125	110	95	85	70
3	ใช้กับกำลัง (Output) สูงไม่ได้	140			125	110	95	85	70

(หมายเหตุ) ที่ระบุใน < > คือกรณีที่ใช้งานโดยติดตั้งในแนวตั้งฉาก

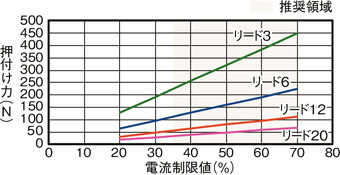

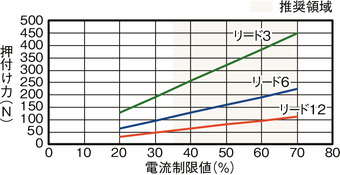

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า

ตารางน้ำหนักสูงสุดที่ขนย้ายได้ตามความเร็ว/ความเร็วเร่ง *เปิดการตั้งค่าการจ่ายระดับสูงในขณะที่จัดส่ง สำหรับรายละเอียด กรุณาดูหน้า 1-23

ใช้การตั้งค่าการจ่ายระดับสูง (โหมดพลังงาน) ความเร็วสูงสุดจะแตกต่างกันขึ้นอยู่กับน้ำหนักขนย้าย น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

Lead 20

ทิศทางติดตั้ง	แนวนอน					แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.1	0.3	0.5	0.7	1	0.1	0.3	0.5
0	15	15	10	8	7	1	1	1
160	15	15	10	8	7	1	1	1
320	12	12	10	8	6	1	1	1
480	12	12	9	8	6	1	1	1
640	12	12	6.5	5	4	1	1	1
800	9.5	9.5	5	3	2	1	1	1
960		7	3	2	1		0.5	0.5
1120		5	1

Lead 12

ทิศทางติดตั้ง	แนวนอน					แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.1	0.3	0.5	0.7	1	0.1	0.3	0.5
0	28	26	18	16	14	2.5	2.5	2.5
80	28	26	18	16	14	2.5	2.5	2.5
200	28	26	18	16	14	2.5	2.5	2.5
320	26	26	18	14	12	2.5	2.5	2.5
440	26	26	13	11	8	2.5	2.5	2.5
560	17.5	17.5	9	5	3	2	2	2
700		9	3	2	1		1	0.5
800		3

Lead 6

ทิศทางติดตั้ง	แนวนอน					แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.1	0.3	0.5	0.7	1	0.1	0.3	0.5
0	42	38	26	24	20	6	6	6
40	42	38	26	24	20	6	6	6
100	40	38	26	24	20	6	6	6
160	40	38	26	24	20	6	6	6
220	37	36	26	24	18	6	6	6
280	32	32	25	17	13	6	6	5.5
340	22	22	11	6	5	4	4	3
400	12	6				2	2

Lead 3

ทิศทางติดตั้ง	แนวนอน					แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.1	0.3	0.5	0.7	1	0.1	0.3	0.5
0	42	42	35	35	35	16	16	16
50	42	42	35	35	35	16	16	16
80	40	40	35	35	30	16	16	16
110	40	40	35	35	30	16	16	16
140	40	40	35	30	15	15	15	12
170	40	40	20	10	2	6	6	5
200	10					1	1

ไม่ใช้การตั้งค่าการจ่ายระดับสูง (โหมดประหยัดพลังงาน) ความเร็วสูงสุดจะแตกต่างกันไปขึ้นอยู่กับน้ำหนักขนย้าย น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

Lead 20

ทิศทางติดตั้ง	แนวนอน		แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.7	0.3
0	8	5	0.75
160	8	5	0.75
320	8	5	0.75
480	8	4	0.75
640	6	3	0.75
800	3	0.5

Lead 12

ทิศทางติดตั้ง	แนวนอน		แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.7	0.3
0	14	10	2
80	14	10	2
200	14	10	2
320	14	10	2
440	11	5	1.5
560	4	0.5	0.5

Lead 6

ทิศทางติดตั้ง	แนวนอน		แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.7	0.3
0	20	14	5
40	20	14	5
100	20	14	5
160	20	14	5
220	16	14	4
280	11	3	1.5
340	1

Lead 3

ทิศทางติดตั้ง	แนวนอน		แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.7	0.3
0	25	22	10
20	25	22	10
50	25	22	10
80	25	22	10
110	20	14	8
140	15	4	3

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกนที่ เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม															จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
MSEL-PC/PG	4	AC 100~230V เฟสเดี่ยว	－	－	●	●	●	－	●	－	－	－	●	●	●	－	－	30000
PCON-CB/CGB	1	DC24V	● *เลือก	● *เลือก	－	●	●	●	●	●	●	●	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
PCON-CYB/PLB/POB	1		● *เลือก	● *เลือก	－	－	－	－	－	－	－	－	－	－	－	－	－	64
RCON	16 (ML3, SSN, ECM คือ 8)		－	－	－	●	●	●	●	－	－	●	●	●	●	●	●	128 (ML3, SSN, ECM ไม่มีข้อมูลตำแหน่ง)
RSEL	8		－	－	●	●	●	●	●	－	－	－	●	●	●	－	－	36000

(หมายเหตุ) ดูหน้า 8-15 สำหรับตัวย่อเครือข่าย เช่น DV และ CC

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุน (ที่สูง) อาจทำให้บอลสกรูเสียหาย โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก [สโตรคและความเร็วสูงสุด]
(2) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(3) เมื่อดำเนินการกด กรุณาดู "แผนภาพความพันธ์ของแรงกดและค่ากระแสขีดจำกัด" แรงผลักที่แสดงเป็นค่ามาตรฐาน สำหรับข้อควรระวัง กรุณาดูหน้า 1-315
(4) ต้องจำกัด Duty cycle ตามอุณหภูมิแวดล้อมในการทำงาน สำหรับรายละเอียด กรุณาดูหน้า 1-326
(5) โปรดระมัดระวังตามรูปแบบการติดตั้ง สำหรับรายละเอียด โปรดดูที่หน้า 1-307
(6) เกณฑ์ความยาวของส่วนที่ยื่นออกมาน้อยกว่าหรือเท่ากับ 300 มม. ในทิศทาง Ma, Mb และ Mc (น้อยกว่าหรือเท่ากับ 600 มม. สำหรับสเปคตัวสไลด์คู่) สำหรับความยาวของส่วนที่ยื่นออกมา กรุณาตรวจสอบคำอธิบายหน้า 3-52
(7) สำหรับรุ่นที่ใช้และข้อควรระวังสำหรับสเปคตัวสไลด์คู่ โปรดดูหน้า 1-293

กลับหน้าบนสุด

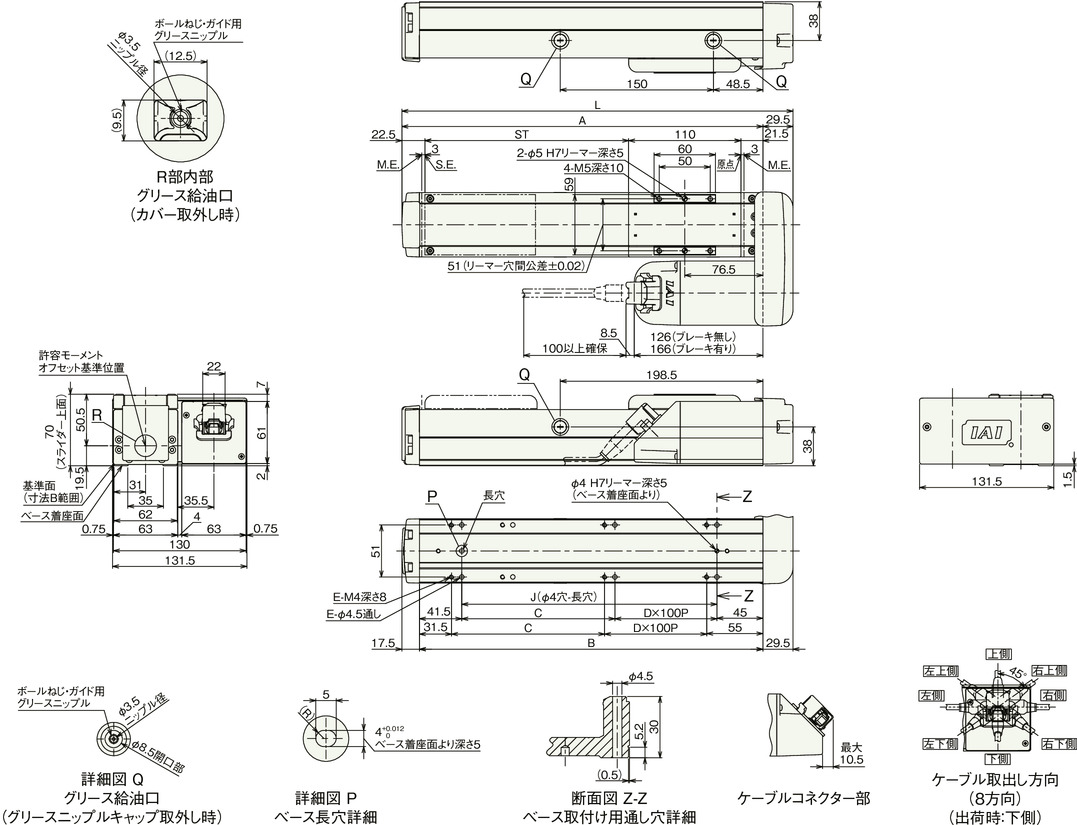

ภาพร่างแสดงขนาด

ST： สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ

(ข้อควรระวัง) ภาพด้านล่างเป็นสเปคกลับทางหมุนมอเตอร์ไปทางซ้าย (ML)

(หมายเหตุ) สำหรับรายละเอียดข้อควรระวังในการเปลี่ยนทิศทางที่เคเบิ้ลยื่นออก กรุณาดูหน้า 3-716

ขนาดแยกตามสโตรค

สโตรค	50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
L	233.5	283.5	333.5	383.5	433.5	483.5	533.5	583.5	633.5	683.5	733.5	783.5	833.5	883.5	933.5	983.5
A	204	254	304	354	404	454	504	554	604	654	704	754	804	854	904	954
B	186.5	236.5	286.5	336.5	386.5	436.5	486.5	536.5	586.5	636.5	686.5	736.5	786.5	836.5	886.5	936.5
C	0	50	0	50	0	50	0	50	0	50	0	50	0	50	0	50
D	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8
E	4	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20
J	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850

น้ำหนักแยกตามสโตรค

สโตรค		50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
น้ำหนัก (กก.)	ไม่มีเบรก	2.3	2.5	2.7	2.9	3.1	3.3	3.5	3.7	3.9	4.1	4.3	4.5	4.8	5.0	5.2	5.4
น้ำหนัก (กก.)	มีเบรก	2.6	2.8	3.0	3.2	3.4	3.6	3.9	4.1	4.3	4.5	4.7	4.9	5.1	5.3	5.5	5.7

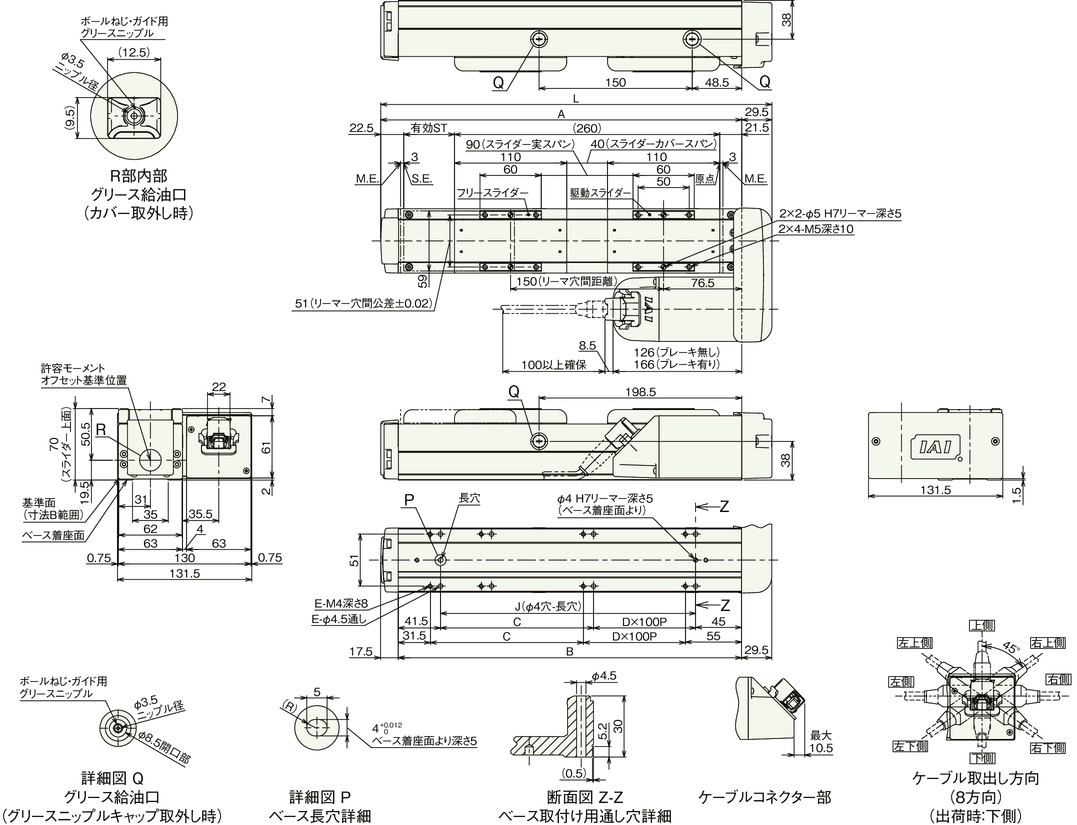

สเปคหลัก (สเปคตัวสไลด์คู่)

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Ball screw lead (มม.)	12	6	3
แนวนอน	น้ำหนักขนย้าย	น้ำหนักขนย้ายสูงสุด (กก.) (เปิดโหมดเอาท์พุทสูง)	24	30	38
	น้ำหนักขนย้าย	น้ำหนักขนย้ายสูงสุด (กก.) (ปิดโหมดเอาท์พุทสูง)	12	18	23
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	560	340	170
		ความเร็วต่ำสุด (มม./วินาที)	15	8	4
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3	0.3
		ความเร็วเร่ง-ลดสูงสุด (G)	1	1	1
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักขนย้ายสูงสุด (กก.) (เปิดโหมดเอาท์พุทสูง)	－	4	14
	น้ำหนักขนย้าย	น้ำหนักขนย้ายสูงสุด (กก.) (ปิดโหมดเอาท์พุทสูง)	－	3	8
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	－	280	170
		ความเร็วต่ำสุด (มม./วินาที)	－	8	4
		พิกัดความเร็วเร่ง-ลด (G)	－	0.3	0.3
		ความเร็วเร่ง-ลดสูงสุด (G)	－	0.5	0.5
การกด		แรงขับสูงสุด ณ ขณะกด (N)	112	224	449
การกด		ความเร็วสูงสุดในการกด (มม./วินาที)	20	20	20
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
เบรก		แรง Hold ของเบรก (kgf)	2.5	6	16
สโตรค		สโตรคระบุขั้นต่ำ (มม.)	200	200	200
		สโตรคยังผลขั้นต่ำ (มม.)	50	50	50
		สโตรคระบุสูงสุด (มม.)	800	800	800
		สโตรคยังผลสูงสุด (มม.)	650	650	650
		ระยะ Pitch ของสโตรค (มม.)	50	50	50

(หมายเหตุ) Stroke ที่เรียก : สโตรคในรุ่น

　สโตรคยังผล: สโตรกที่สามารถทำงานได้จริง

(หมายเหตุ) ไม่สามารถติดตั้ง Lead 12 ในแนวตั้งได้

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรู φ10 มม. แบบรีด (rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.01 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.1 มม.
ฐาน	คุณสมบัติของวัสดุ : อลูมิเนียมชุบผิวสีขาว
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต	Ma ： 546 N･m
	Mb ： 779 N･m
	Mc ： 205 N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 4)	Ma ： 167 N･m
	Mb ： 199 N･m
	Mc ： 89.8 N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	IP20
ทนการสั่นสะเทือน - ทนการกระแทก	4.9m/s²
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	พัลส์มอเตอร์
ชนิดเอนโค้ดเดอร์	ไร้แบตเตอรี่แบบสัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์	8192 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 4) กรณีสำหรับอายุการใช้งานมาตรฐาน 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง กรุณาตรวจสอบอายุการใช้งานที่หน้า 1-276

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางน้ำหนักสูงสุดที่ขนย้ายได้ตามความเร็ว/ความเร็วเร่ง (สเปคตัวสไลด์คู่) *เปิดการตั้งค่าการจ่ายระดับสูงในขณะที่จัดส่ง สำหรับรายละเอียด กรุณาดูหน้า 1-23

ใช้การตั้งค่าการจ่ายระดับสูง (โหมดพลังงาน) ความเร็วสูงสุดจะแตกต่างกันขึ้นอยู่กับน้ำหนักขนย้าย น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

Lead 12

ทิศทางติดตั้ง	แนวนอน				แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.5	0.7	1	0.3	0.5
0	24	16	14	12
80	24	16	14	12
200	24	16	14	12
320	24	16	10	8
440	18	10	5	3
560	7	4

Lead 6

ทิศทางติดตั้ง	แนวนอน				แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.5	0.7	1	0.3	0.5
0	30	24	22	18	4	4
40	30	24	22	18	4	4
100	30	24	22	18	4	4
160	30	24	22	18	4	4
220	28	22	18	14	2	2
280	26	20	3	1	2	1
340	6

Lead 3

ทิศทางติดตั้ง	แนวนอน				แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.5	0.7	1	0.3	0.5
0	38	33	33	33	14	14
50	38	33	33	33	14	14
80	38	33	33	28	14	14
110	38	33	33	28	12	12
140	36	31	28	11	10	8
170	30				2

ไม่ใช้การตั้งค่าการจ่ายระดับสูง (โหมดประหยัดพลังงาน) ความเร็วสูงสุดจะแตกต่างกันไปขึ้นอยู่กับน้ำหนักขนย้าย น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

Lead 12

ทิศทางติดตั้ง	แนวนอน		แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.7	0.3
0	12	8
80	12	8
200	12	8
320	12	6
440	7	1

Lead 6

ทิศทางติดตั้ง	แนวนอน		แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.7	0.3
0	18	12	3
40	18	12	3
100	18	12	3
160	18	12	3
220	12	10	1
280	6	2

Lead 3

ทิศทางติดตั้ง	แนวนอน		แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.7	0.3
0	23	20	8
20	23	20	8
50	23	20	8
80	23	20	8
110	18	12	6
140	10	2	1

สโตรคและความเร็วสูงสุด (สเปคตัวสไลด์คู่)

(หน่วยเป็น มม./วินาที)

ระยะ Lead (มม.)	ชื่อเรียกสโตรค	200～500	550	600	650	700	750	800
	Effective Stroke	50～350	400	450	500	550	600	650
	คอนโทรลเลอร์ เชื่อมต่อ	(ทุกๆ 50 มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)	(มม.)
12	ใช้กับกำลัง (Output) สูง	560		515	445	390	345	315
12	ใช้กับกำลัง (Output) สูงไม่ได้	440				390	345	315
6	ใช้กับกำลัง (Output) สูง	340＜280＞	295＜280＞	255	220	190	170	140
6	ใช้กับกำลัง (Output) สูงไม่ได้	280＜220＞		255＜220＞	220	190	170	140
3	ใช้กับกำลัง (Output) สูง	170	145	125	110	95	85	70
3	ใช้กับกำลัง (Output) สูงไม่ได้	140		125	110	95	85	70

(ข้อควรระวัง) ข้อมูลใน < > คือกรณีที่ใช้งานแนวตั้ง

(หมายเหตุ) Stroke ที่เรียก : สโตรคที่ระบุในรุ่น

　สโตรคยังผล: สโตรกที่สามารถทำงานได้จริง

ภาพขนาด (สเปคตัวสไลด์คู่)

ST： สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

แผนผัง (สเปคตัวสไลด์คู่)

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับวัตถุที่อยู่โดยรอบ

(ข้อควรระวัง) ภาพด้านล่างเป็นสเปคกลับทางหมุนมอเตอร์ไปทางซ้าย (ML)

ขนาดแยกตามสโตรค

ชื่อเรียกสโตรค	200	250	300	350	400	450	500	550	600	650	700	750	800
Effective Stroke	50	100	150	200	250	300	350	400	450	500	550	600	650
L	383.5	433.5	483.5	533.5	583.5	633.5	683.5	733.5	783.5	833.5	883.5	933.5	983.5
A	354	404	454	504	554	604	654	704	754	804	854	904	954
B	336.5	386.5	436.5	486.5	536.5	586.5	636.5	686.5	736.5	786.5	836.5	886.5	936.5
C	50	0	50	0	50	0	50	0	50	0	50	0	50
D	2	3	3	4	4	5	5	6	6	7	7	8	8
E	8	8	10	10	12	12	14	14	16	16	18	18	20
J	250	300	350	400	450	500	550	600	650	700	750	800	850

(หมายเหตุ) Stroke ที่เรียก : สโตรคที่ระบุในรุ่น

　สโตรคยังผล: สโตรกที่สามารถทำงานได้จริง

น้ำหนักแยกตามสโตรค

ชื่อเรียกสโตรค		200	250	300	350	400	450	500	550	600	650	700	750	800
Effective Stroke		50	100	150	200	250	300	350	400	450	500	550	600	650
น้ำหนัก (กก.)	ไม่มีเบรก	3.33	3.53	3.73	3.93	4.13	4.33	4.53	4.73	4.93	5.23	5.43	5.63	5.83
น้ำหนัก (กก.)	มีเบรก	3.63	3.83	4.03	4.33	4.53	4.73	4.93	5.13	5.33	5.53	5.73	5.93	6.13

(หมายเหตุ) มวลเป็นสเปคของตัวสไลด์เดี่ยวรวมกับฟรีสไลด์ 0.43 กก.

แผนภาพความสัมพันธ์ของแรงกดและค่ากระแสจำกัด (สเปคตัวสไลด์คู่)

(หมายเหตุ) ค่าเดียวกับสเปคตัวสไลด์เดี่ยว

กลับหน้าข้อมูลผลิตภัณฑ์
