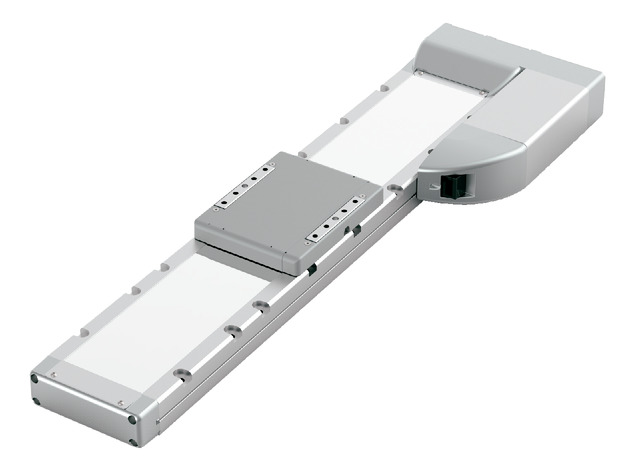

คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
(หมายเหตุ) รูปภาพด้านบนเป็นสเปคแบบมอเตอร์หมุนกลับทางซ้าย (ML)
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | ||||
|---|---|---|---|---|---|
| Lead | Ball screw lead (มม.) | 20 | 10 | 5 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 30 | 70 | 100 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 600 | 365 | 170 | |
| ความเร็วต่ำสุด (มม./วินาที) | 25 | 13 | 7 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.1 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 1 | 1 | 1 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | － | 15 | 45 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | － | 210 | 145 | |
| ความเร็วต่ำสุด (มม./วินาที) | － | 13 | 7 | ||
| พิกัดความเร็วเร่ง-ลด (G) | － | 0.5 | 0.5 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | － | 0.5 | 0.5 | ||
| การกด | แรงขับสูงสุด ณ ขณะกด (N) | 239 | 478 | 956 | |
| ความเร็วสูงสุดในการกด (มม./วินาที) | 20 | 20 | 20 | ||
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | |||
| แรง Hold ของเบรก (kgf) | － | 15 | 45 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 50 | 50 | 50 | |
| สโตรคสูงสุด (มม.) | 1100 | 1100 | 1100 | ||
| ระยะ Pitch ของสโตรค (มม.) | 50 | 50 | 50 | ||
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู φ16 มม. แบบรีด (Rolled) C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.01 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | ไม่เกิน 0.1 มม. |
| ฐาน | วัสดุ : อะลูมิเนียม ชุบผิวสีขาว |
| ลิเนียร์ไกด์ | ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด |
| โมเมนต์ที่ยอมรับได้แบบสถิต | Ma：642N･m |
| Mb：642N･m | |
| Mc：1610N･m | |
| โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 2) | Ma：161N･m |
| Mb：161N･m | |
| Mc：404N･m | |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำ) |
| ระดับการป้องกัน | IP20 |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | พัลส์มอเตอร์ |
| ชนิดเอนโค้ดเดอร์ | ไร้แบตเตอรี่แบบสัมบูรณ์ |
| จำนวนพัลส์เอนโค้ดเดอร์ | 8192 pulse/rev |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(หมายเหตุ 2) กรณีที่อายุการใช้งานพิกัดตามมาตรฐานที่ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้จากหน้า 1-180
ทิศทางโมเมนต์ชนิดสไลเดอร์
ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง
น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | ||||
|---|---|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | ||||
| (มม./วินาที) | 0.1 | 0.3 | 0.5 | 0.7 | 1 |
| 0 | 30 | 30 | 28 | 24 | 20 |
| 120 | 30 | 30 | 28 | 24 | 20 |
| 240 | 30 | 30 | 28 | 20 | 16 |
| 365 | 30 | 28 | 18 | 12 | 6 |
| 480 | 30 | 6 | |||
| 550 | 14 | ||||
| 600 | 2 | ||||
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||||
|---|---|---|---|---|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |||||||
| (มม./วินาที) | 0.1 | 0.3 | 0.5 | 0.7 | 1 | 0.1 | 0.3 | 0.5 |
| 0 | 70 | 70 | 60 | 60 | 60 | 15 | 15 | 15 |
| 80 | 70 | 70 | 60 | 60 | 60 | 15 | 15 | 15 |
| 160 | 70 | 70 | 55 | 45 | 45 | 10 | 10 | 10 |
| 210 | 70 | 65 | 45 | 30 | 28 | 2 | 2 | 1 |
| 240 | 70 | 30 | 22 | 14 | 10 | |||
| 270 | 70 | 12 | 6 | 4 | ||||
| 330 | 35 | |||||||
| 365 | 12 | |||||||
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||||
|---|---|---|---|---|---|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |||||||
| (มม./วินาที) | 0.1 | 0.3 | 0.5 | 0.7 | 1 | 0.1 | 0.3 | 0.5 |
| 0 | 100 | 90 | 90 | 90 | 90 | 45 | 45 | 45 |
| 60 | 100 | 90 | 90 | 90 | 90 | 45 | 45 | 45 |
| 95 | 100 | 90 | 90 | 80 | 80 | 27 | 27 | 27 |
| 120 | 100 | 90 | 65 | 50 | 45 | 7 | 7 | 7 |
| 145 | 80 | 1 | ||||||
| 160 | 35 | |||||||
| 170 | 8 | |||||||
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| ระยะ Lead (มม.) | 50 - 650 (ทุกๆ 50 มม.) | 700 (มม.) | 750 (มม.) | 800 (มม.) | 850 (มม.) | 900 (มม.) | 950 (มม.) | 1000 (มม.) | 1050 (มม.) | 1100 (มม.) |
|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 600 | 590 | 535 | 490 | 450 | 415 | ||||
| 10 | 365 ＜210＞ | 355 ＜210＞ | 320 ＜210＞ | 290 ＜210＞ | 265 ＜210＞ | 240 ＜210＞ | 225 ＜210＞ | 205 | ||
| 5 | 170 ＜145＞ | 160 ＜145＞ | 145 | 130 | 120 | 110 | 100 | |||
(หมายเหตุ) ที่ระบุใน < > คือกรณีที่ใช้งานโดยติดตั้งในแนวตั้งฉาก

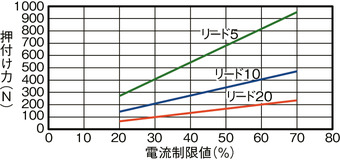

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า
คอนโทรลเลอร์ที่ใช้ได้
แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

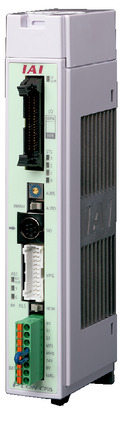

| ชื่อ | รูปลักษณ์ภายนอก | จำนวนแกนที่ เชื่อมต่อได้สูงสุด | แรงดันไฟจ่ายเข้าเครื่อง | รูปแบบการควบคุม | จำนวนจุดที่กำหนดตำแหน่งสูงสุด | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ชุดกำหนดตำแหน่ง | แถวพัลส์ | โปรแกรม | เน็ตเวิร์ค *เลือก | ||||||||||||||||
| DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
| MSEL-PCF/PGF |  | 4 | เฟสเดี่ยว AC 100 - 230V | － | － | ● | ● | ● | － | ● | － | － | － | ● | ● | ● | － | － | 30000 |
| PCON-CFB/CGFB |  | 1 | DC24V | ● *เลือก | ● *เลือก | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (สเปคเน็ตเวิร์คคือ 768) |
| RCON |  | 16 | － | － | － | ● | ● | ● | ● | － | － | － | ● | ● | ● | － | － | 128 | |
| RSEL |  | 8 | － | － | ● | ● | ● | ● | ● | － | － | － | ● | ● | ● | － | － | 36000 | |
(ข้อควรระวัง) สำหรับสัญลักษณ์เรียกชื่อย่อของเน็ตเวิร์ค เช่น DV, CC โปรดดูเพิ่มเติมที่หน้า 7-17
(ข้อควรระวัง) คอนโทรลเลอร์ในตัวของซีรี่ส์ RCP6S โปรดดูที่หน้า 7-103
(หมายเหตุ) แกนที่ 3, 4 ของ MSEL-PCF/PGF ไม่สามารถเชื่อมต่อได้
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง" (2) กรณีที่มีการสั่งใช้งานผลักชิ้นงาน โปรดอ้างอิง "ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า" แรงผลักที่แสดงเป็นค่ามาตรฐาน โปรดตรวจสอบข้อควรระวังได้ที่หน้า 1-269 (3) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-199 (4) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 650 มม. ระยะโหลดที่ยื่นออกมา โปรดตรวจสอบภาพดรอว์อิ้งได้ที่หน้า 1-16 (5) Lead 20 ไม่สามารถติดตั้งในแนวตั้งได้ |
ภาพร่างแสดงขนาด

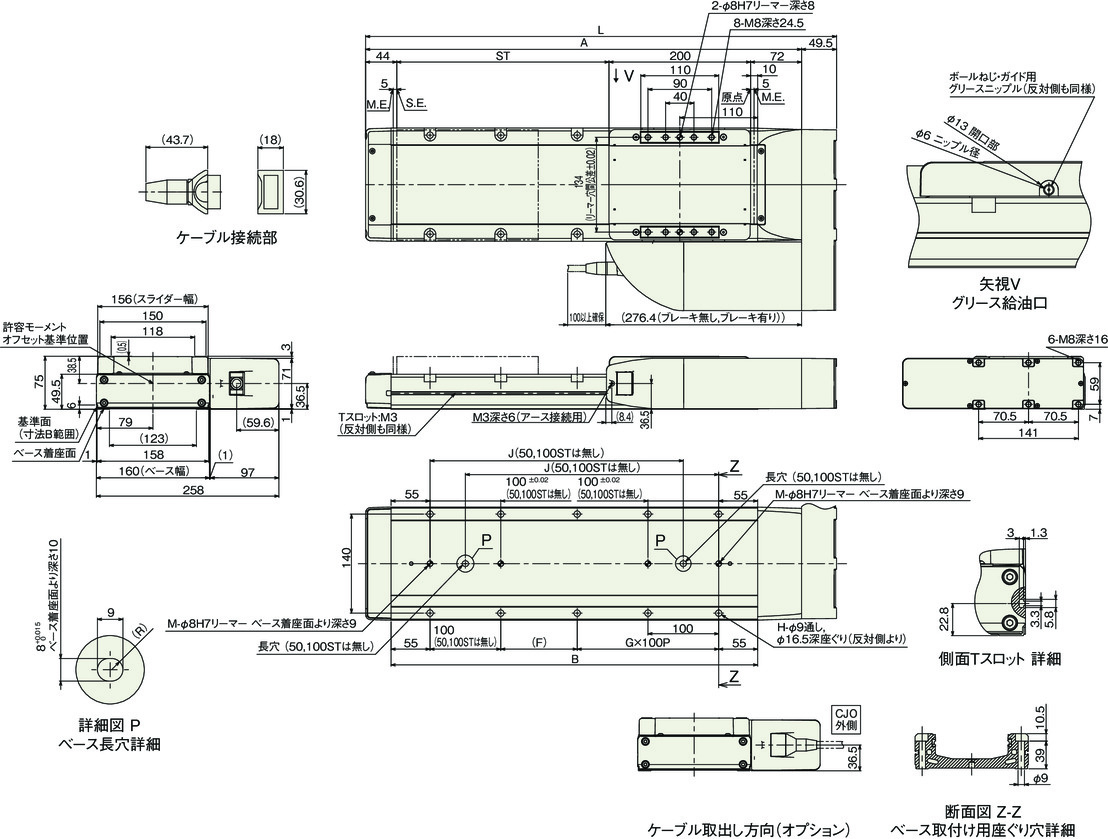

RCP6-WSA16R
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับสิ่งของโดยรอบบริเวณนั้น
(หมายเหตุ) รูปภาพด้านล่างเป็นกรณีใช้สเปคมอเตอร์หมุนกลับทางซ้าย (ML)
ขนาดแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 415.5 | 465.5 | 515.5 | 565.5 | 615.5 | 665.5 | 715.5 | 765.5 | 815.5 | 865.5 | 915.5 | 965.5 | 1015.5 | 1065.5 | 1115.5 | 1165.5 | 1215.5 | 1265.5 | 1315.5 | 1365.5 | 1415.5 | 1465.5 |
| A | 366 | 416 | 466 | 516 | 566 | 616 | 666 | 716 | 766 | 816 | 866 | 916 | 966 | 1016 | 1066 | 1116 | 1166 | 1216 | 1266 | 1316 | 1366 | 1416 |
| B | 268 | 318 | 368 | 418 | 468 | 518 | 568 | 618 | 668 | 718 | 768 | 818 | 868 | 918 | 968 | 1018 | 1068 | 1118 | 1168 | 1218 | 1268 | 1318 |
| F | 158 | 208 | 58 | 108 | 58 | 108 | 58 | 108 | 58 | 108 | 58 | 108 | 58 | 108 | 58 | 108 | 58 | 108 | 58 | 108 | 58 | 108 |
| G | 0 | 0 | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 | 9 | 9 | 10 | 10 |
| H | 4 | 4 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | 20 | 22 | 22 | 24 | 24 | 26 | 26 |
| J | － | － | 208 | 258 | 308 | 358 | 408 | 458 | 508 | 558 | 608 | 658 | 708 | 758 | 808 | 858 | 908 | 958 | 1008 | 1058 | 1108 | 1158 |
| M | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
น้ำหนักแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 10.4 | 11.0 | 11.6 | 12.2 | 12.7 | 13.3 | 13.9 | 14.5 | 15.1 | 15.7 | 16.3 | 16.9 | 17.5 | 18.1 | 18.7 | 19.3 | 19.9 | 20.5 | 21.0 | 21.7 | 22.2 | 22.8 |
| มีเบรก | 10.6 | 11.2 | 11.8 | 12.4 | 13.0 | 13.6 | 14.2 | 14.8 | 15.4 | 16.0 | 16.6 | 17.2 | 17.7 | 18.3 | 18.9 | 19.5 | 20.1 | 20.7 | 21.3 | 21.9 | 22.5 | 23.1 | |

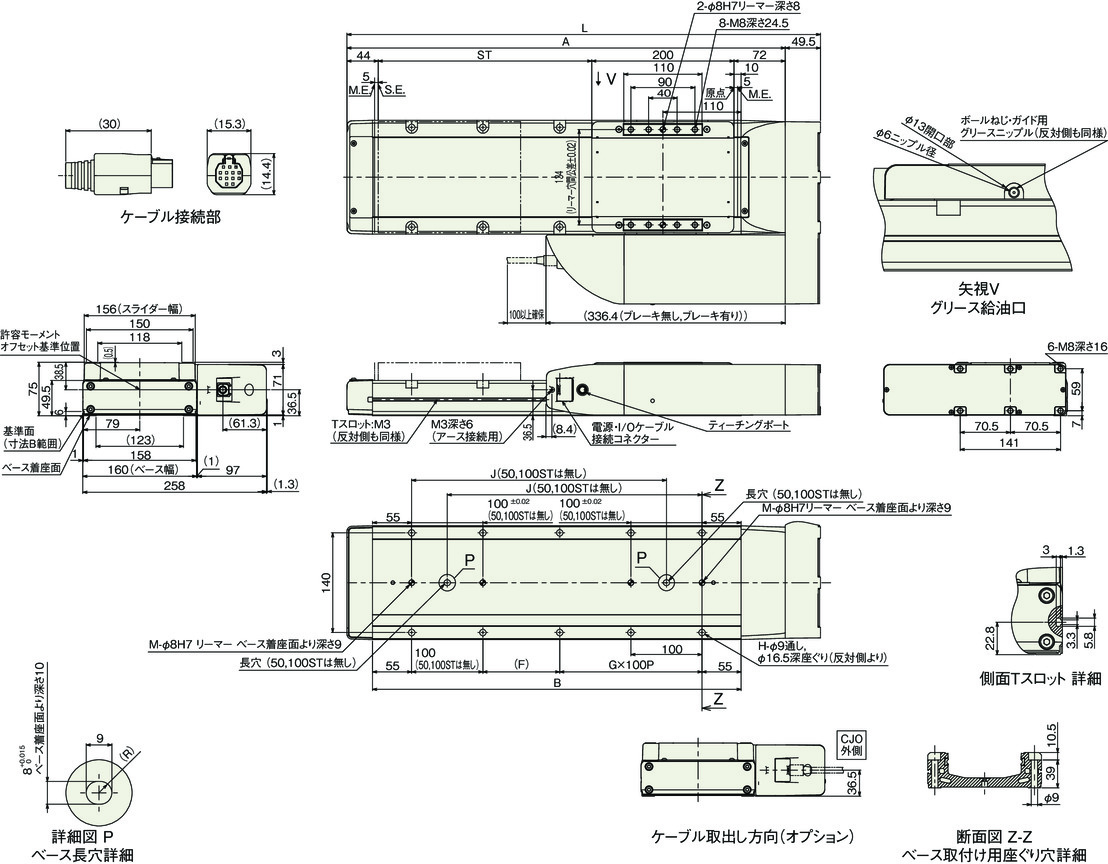

RCP6S-WSA16R
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับสิ่งของโดยรอบบริเวณนั้น
(หมายเหตุ) รูปภาพด้านล่างเป็นกรณีใช้สเปคมอเตอร์หมุนกลับทางซ้าย (ML)
ขนาดแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 415.5 | 465.5 | 515.5 | 565.5 | 615.5 | 665.5 | 715.5 | 765.5 | 815.5 | 865.5 | 915.5 | 965.5 | 1015.5 | 1065.5 | 1115.5 | 1165.5 | 1215.5 | 1265.5 | 1315.5 | 1365.5 | 1415.5 | 1465.5 |
| A | 366 | 416 | 466 | 516 | 566 | 616 | 666 | 716 | 766 | 816 | 866 | 916 | 966 | 1016 | 1066 | 1116 | 1166 | 1216 | 1266 | 1316 | 1366 | 1416 |
| B | 268 | 318 | 368 | 418 | 468 | 518 | 568 | 618 | 668 | 718 | 768 | 818 | 868 | 918 | 968 | 1018 | 1068 | 1118 | 1168 | 1218 | 1268 | 1318 |
| F | 158 | 208 | 58 | 108 | 58 | 108 | 58 | 108 | 58 | 108 | 58 | 108 | 58 | 108 | 58 | 108 | 58 | 108 | 58 | 108 | 58 | 108 |
| G | 0 | 0 | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | 8 | 9 | 9 | 10 | 10 |
| H | 4 | 4 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | 16 | 18 | 18 | 20 | 20 | 22 | 22 | 24 | 24 | 26 | 26 |
| J | － | － | 208 | 258 | 308 | 358 | 408 | 458 | 508 | 558 | 608 | 658 | 708 | 758 | 808 | 858 | 908 | 958 | 1008 | 1058 | 1108 | 1158 |
| M | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
น้ำหนักแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 950 | 1000 | 1050 | 1100 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 10.6 | 11.2 | 11.8 | 12.4 | 13.0 | 13.6 | 14.2 | 14.8 | 15.4 | 16.0 | 16.6 | 17.2 | 17.7 | 18.4 | 18.9 | 19.5 | 20.1 | 20.7 | 21.3 | 21.9 | 22.5 | 23.1 |
| มีเบรก | 10.9 | 11.5 | 12.1 | 12.7 | 13.3 | 13.9 | 14.4 | 15.0 | 15.6 | 16.2 | 16.8 | 17.4 | 18.0 | 18.6 | 19.2 | 19.8 | 20.4 | 21.0 | 21.6 | 22.2 | 22.7 | 23.4 | |
