RCP6W-RA6R
RCP6SW-RA6R

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

(หมายเหตุ) รูปภาพด้านบนเป็นสเปคแบบมอเตอร์หมุนกลับทางซ้าย (ML)

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Ball screw lead (มม.)	12	6	3
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	25	40	60
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	630	420	210
		ความเร็วต่ำสุด (มม./วินาที)	15	8	4
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3	0.3
		ความเร็วเร่ง-ลดสูงสุด (G)	1	1	1
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	4	10	20
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	525	370	210
		ความเร็วต่ำสุด (มม./วินาที)	15	8	4
		พิกัดความเร็วเร่ง-ลด (G)	0.5	0.5	0.5
		ความเร็วเร่ง-ลดสูงสุด (G)	0.5	0.5	0.5
การกด		แรงขับสูงสุด ณ ขณะกด (N)	93	185	370
การกด		ความเร็วสูงสุดในการกด (มม./วินาที)	20	20	20
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
เบรก		แรง Hold ของเบรก (kgf)	4	10	20
สโตรค		สโตรคต่ำสุด (มม.)	50	50	50
		สโตรคสูงสุด (มม.)	300	300	300
		ระยะ Pitch ของสโตรค (มม.)	50	50	50

ข้อมูลจำเพาะที่ 2

รายการ		เนื้อหา
รูปแบบการขับเคลื่อน		บอลสกรู φ10 มม. แบบรีด (rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ		±0.01 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)		ไม่เกิน 0.1 มม.
คุณสมบัติของวัสดุหลัก	ก้าน (Rod)	อะลูมิเนียม ชุบแข็ง
	เฟรม	อะลูมิเนียม,ชุบผิวสีขาว
	ซีลกันฝุ่น	ยาง (NBR)
	สายแอคชูเอเตอร์	ไวนิลคลอไรด์ (PVC)
ความแม่นยำการหยุดหมุนของก้าน (Rod) (ข้อควรระวัง 2)		±1.0 องศา
โหลดส่วนปลายก้าน (Rod) ที่ยอมรับได้ / แรงบิดที่ยอมรับได้		1.5Nm
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้		0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำ)
ระดับการป้องกัน		IP65（IEC60529/JIS0920）
ทนการสั่นสะเทือน - ทนการกระแทก		4.9m/s²
มาตรฐานซึ่งรองรับในต่างประเทศ		CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์		พัลส์มอเตอร์
ชนิดเอนโค้ดเดอร์		ไร้แบตเตอรี่แบบสัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์		8192 พัลส์/รอบ
ระยะเวลาจัดส่ง		ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 2) มุมการเคลื่อนของปลายก้าน (ค่าเริ่มต้นโดยประมาณ) เมื่อใช้แรงบิดคงที่ที่ยอมรับได้กับปลายก้านในขณะที่ก้านหดกลับเข้าในตัวเครื่องหลักมากที่สุด

สโตรคและความเร็วสูงสุด

กรณีอุณหภูมิแวดล้อมเกิน 5 °C

(หน่วยเป็น มม./วินาที)

ระยะ Lead (มม.)	50 - 300 (ทุกๆ 50 มม.)
12	630＜525＞
6	420＜370＞
3	210

(หมายเหตุ) ที่ระบุใน < > คือกรณีที่ใช้งานโดยติดตั้งในแนวตั้งฉาก

กรณีอุณหภูมิแวดล้อมน้อยกว่า 5 °C

(หน่วยเป็น มม./วินาที)

ระยะ Lead (มม.)	50 - 300 (ทุกๆ 50 มม.)
12	525
6	315
3	105

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกน ที่เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม															จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
MSEL-PC/PG	4	เฟสเดี่ยว AC 100 - 230V	－	－	●	●	●	－	●	－	－	－	●	●	●	－	－	30000
PCON-CB/CGB	1	DC24V	● *เลือก	● *เลือก	－	●	●	●	●	●	●	●	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
PCON-CYB/PLB/POB	1		● *เลือก	● *เลือก	－	－	－	－	－	－	－	－	－	－	－	－	－	64
RCON	16 (ML3, SSN, ECM คือ 8)		－	－	－	●	●	●	●	－	－	●	●	●	●	●	●	128 (ML3, SSN, ECM ไม่มีข้อมูลตำแหน่ง)
RSEL	8		－	－	●	●	●	●	●	－	－	－	●	●	●	－	－	36000

(หมายเหตุ) ดูหน้า 8-17 สำหรับตัวย่อเครือข่าย เช่น DV และ CC

(หมายเหตุ) สำหรับคอนโทรลเลอร์ในตัวของ RCP6S ซีรีส์ โปรดดูหน้า 8-139

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) น้ำหนักขนย้าย (เพย์โหลด) ใน "ข้อมูลจำเพาะหลัก" แสดงให้เห็นค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(2) น้ำหนักขนย้ายในแนวนอน หมายถึง กรณีที่มีการใช้ไกด์จากภายนอกร่วม หากมีแรงกระทำจากภายนอก นอกเหนือไปจากในทิศทางเคลื่อนที่ของก้าน (Rod) อาจเกิดความเสียหายกับตัวล็อคการหมุนได โปรดใช้ความระมัดระวัง
(3) เมื่อทำการกด โปรดดู "แผนภูมิความสัมพันธ์ของแรงกดและค่าขีดจำกัดกำลังของกระแสไฟฟ้า" แรงผลักที่แสดงเป็นค่ามาตรฐาน โปรดตรวจสอบข้อควรระวังได้ที่หน้า 1-269
(4) โปรดจำกัดดิวตี้ของลีด 3/6 ของ RCP6SW (คอนโทรลเลอร์ในตัว) ตามอุณหภูมิแวดล้อมในพื้นที่ใช้งาน สำหรับรายละเอียด โปรดดูที่หน้า 1-280
(5) ขั้วต่อข้อต่อสายเคเบิลไม่กันหยดน้ำโปรดติดตั้งในที่ที่ไม่โดนน้ำ
(6) RCP6SW ที่มีตัวควบคุมในตัวไม่มีช่องสำหรับเชื่อมต่อทีชชิ่งทูล (teaching tool) เชื่อมต่อทีชชิ่งทูล (teaching tool) เข้ากับยูนิตเกตเวย์และตั้งค่าข้อมูลพารามิเตอร์ ฯลฯ ผ่านยูนิตเกตเวย์
(7) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง สำหรับรายละเอียด โปรดดูที่หน้า 1-261

กลับหน้าบนสุด

ภาพร่างแสดงขนาด

RCP6W-RA6R

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

*1 ตรวจสอบให้แน่ใจว่าความยาวรวมของสายสายเคเบิลแอคทูเอเตอร์และสายเชื่อมต่อแอคทูเอเตอร์ /คอนโทรลเลอร์ ไม่เกิน 20 ม.

*2 สามารถเลือกใช้ความยาวของสายแอคทูเอเตอร์ได้ตั้งแต่ 5 ม. 10 ม. และ 15 ม.

*3 ส่วนรีเลย์สายเคเบิล (ขั้วต่อข้อต่อสายเคเบิล) ภายใน ไม่กันหยดน้ำ

(ข้อควรระวัง) กรณีกลับตำแหน่งเริ่มต้น ก้าน (Rod) จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับวัตถุโดยรอบ

(ข้อควรระวัง) ทิศทางของ Width across flats แตกต่างกันไปตามแต่ผลิตภัณฑ์

(หมายเหตุ) รวมน็อตหกเหลี่ยม 1 ตัวและน็อตสี่เหลี่ยม 4 ตัว

(หมายเหตุ) โปรดดูหน้า 1-340 สำหรับวัสดุของแต่ละส่วน

(หมายเหตุ) รูปภาพด้านล่างเป็นกรณีใช้สเปคมอเตอร์หมุนกลับทางซ้าย (ML)

ขนาดแยกตามสโตรค

สโตรค	50	100	150	200	250	300
L	200	250	300	350	400	450
B	172.5	222.5	272.5	322.5	372.5	422.5
R	31.5	81.5	131.5	181.5	231.5	281.5

น้ำหนักแยกตามสโตรค

สโตรค		50	100	150	200	250	300
น้ำหนัก (กก.)	ไม่มีเบรก	2.8	3.2	3.6	3.9	4.3	4.7
น้ำหนัก (กก.)	มีเบรก	2.9	3.3	3.7	4	4.4	4.8

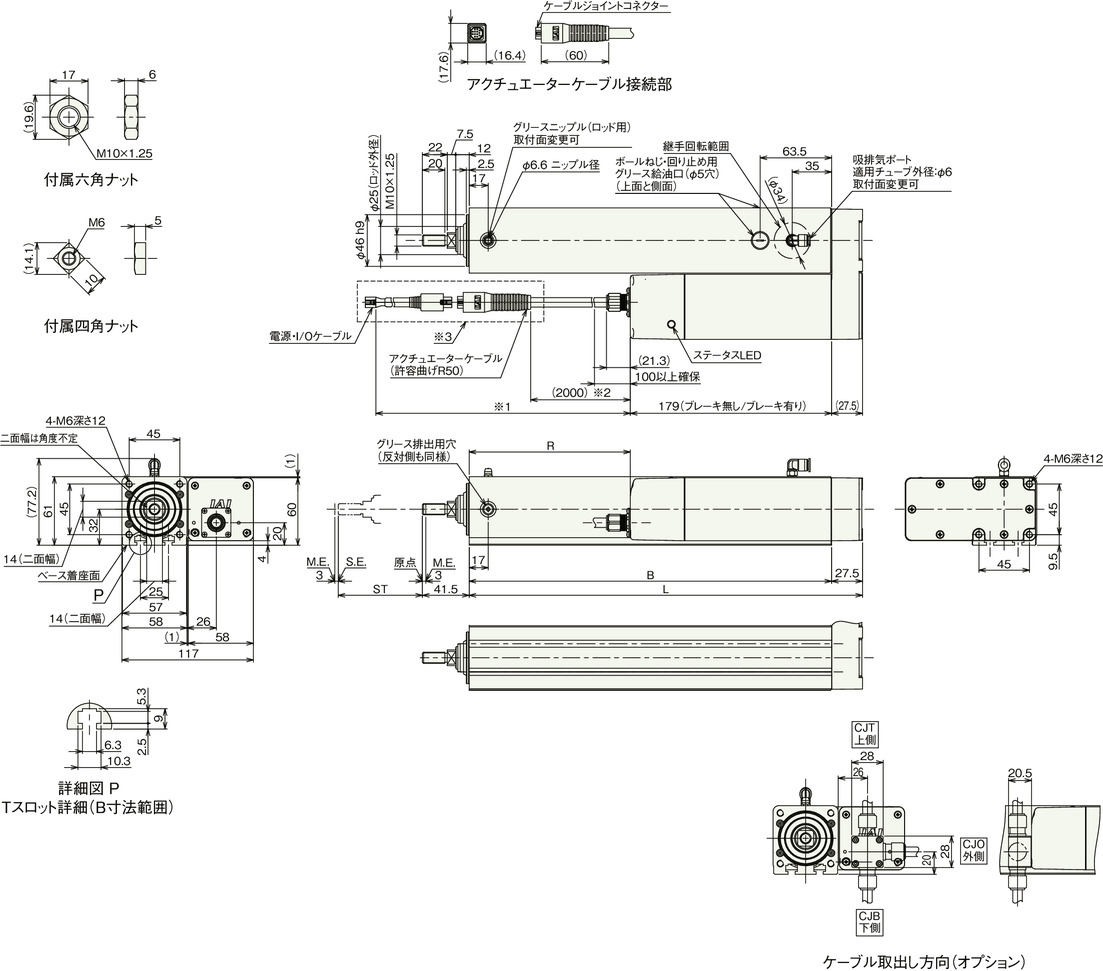

RCP6SW-RA6R

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

*1 ตรวจสอบให้แน่ใจว่าความยาวรวมของสายแอคทูเอเตอร์และแหล่งจ่ายไฟ/สายเคเบิล/สาย I / O ไม่เกิน 20 ม.

*2 สามารถเลือกใช้ความยาวของสายแอคทูเอเตอร์ได้ตั้งแต่ 5 ม. 10 ม. และ 15 ม.

*3 ส่วนรีเลย์สายเคเบิล (ขั้วต่อข้อต่อสายเคเบิล) ภายใน ไม่กันหยดน้ำ

(ข้อควรระวัง) ทิศทางของ Width across flats แตกต่างกันไปตามแต่ผลิตภัณฑ์

(หมายเหตุ) รวมน็อตหกเหลี่ยม 1 ตัวและน็อตสี่เหลี่ยม 4 ตัว

(หมายเหตุ) โปรดดูหน้า 1-340 สำหรับวัสดุของแต่ละส่วน

(หมายเหตุ) รูปภาพด้านล่างเป็นกรณีใช้สเปคมอเตอร์หมุนกลับทางซ้าย (ML)

ขนาดแยกตามสโตรค

สโตรค	50	100	150	200	250	300
L	200	250	300	350	400	450
B	172.5	222.5	272.5	322.5	372.5	422.5
R	-6.5	43.5	93.5	143.5	193.5	243.5

(หมายเหตุ) หาก R dimension ในแผนภาพเป็นค่าลบ ตำแหน่งส่วนปลายของชุดมอเตอร์จะอยู่ด้านหน้าของส่วนปลายของฐาน

น้ำหนักแยกตามสโตรค

สโตรค		50	100	150	200	250	300
น้ำหนัก (กก.)	ไม่มีเบรก	3	3.4	3.8	4.1	4.5	4.9
น้ำหนัก (กก.)	มีเบรก	3.1	3.5	3.9	4.2	4.6	5

ตารางน้ำหนักที่ขนย้ายได้ตามความเร็ว / การเร่ง *โปรดดูหน้า 1-25 สำหรับรายละเอียดเกี่ยวกับการตั้งค่าเอาท์พุทสูง

การตั้งค่าโหมดเอาต์พุตสูง เมื่ออุณหภูมิแวดล้อมเกิน 5 ˚C ความเร็วสูงสุดจะแตกต่างกันไปตามมวลการขนส่ง น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

Lead 12

ทิศทางติดตั้ง	แนวนอน					แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.1	0.3	0.5	0.7	1	0.1	0.3	0.5
0	25	25	18	16	12	4	4	4
105	25	25	18	16	12	4	4	4
210	25	25	17	14	10	4	4	4
315	25	25	15	10	6	4	4	4
420	20	20	10	10	6	4	4	4
525	15	15	8	6	4.5	2	1	1
630		8	3	2	1

Lead 6

ทิศทางติดตั้ง	แนวนอน					แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.1	0.3	0.5	0.7	1	0.1	0.3	0.5
0	40	40	35	30	25	10	10	10
55	40	40	35	30	25	10	10	10
105	40	40	35	30	25	10	10	10
160	40	40	35	25	25	10	10	10
210	40	40	30	25	20	9	9	9
265	40	40	27.5	22.5	18	8	8	7
315	40	35	21	20	14	4	4	4
370	38	16	10	8	6	2	2	2
420	28	7	6

Lead 3

ทิศทางติดตั้ง	แนวนอน					แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.1	0.3	0.5	0.7	1	0.1	0.3	0.5
0	60	60	50	45	40	20	20	20
20	60	60	50	45	40	20	20	20
45	60	60	50	45	40	20	20	20
70	60	60	50	45	40	20	20	20
105	60	60	50	45	40	20	20	20
130	60	60	50	40	30	18	14	10
155	60	50	40	30	25	14	10	6
180	60	40	35	25	20	9	6	5
210	60	26	22	20	14	6	4	4

ตารางน้ำหนักขนย้ายตามความเร็ว/ความเร่ง (การตั้งค่าโหมดเอาต์พุตสูง (ไม่เกิน 5 ˚C))

การตั้งค่าโหมดเอาต์พุตสูง เมื่ออุณหภูมิแวดล้อมไม่เกิน 5 ˚C ความเร็วสูงสุดจะแตกต่างกันไปตามมวลการขนส่ง น้ำหนักขนย้ายใช้หน่วย กก.

Lead 12

ทิศทางติดตั้ง	แนวนอน					แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.1	0.3	0.5	0.7	1	0.1	0.3	0.5
0	25	25	18	16	12	4	4	4
105	25	25	18	16	12	4	4	4
210	25	25	17	14	10	4	4	4
315	25	25	15	10	6	4	4	4
420	20	20	10	10	6	4	4	4
525	15	15	8	6	4.5	2	1	1

Lead 6

ทิศทางติดตั้ง	แนวนอน					แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.1	0.3	0.5	0.7	1	0.1	0.3	0.5
0	40	40	35	30	25	10	10	10
55	40	40	35	30	25	10	10	10
105	40	40	35	30	25	10	10	10
160	40	40	35	25	25	10	10	10
210	40	40	30	25	20	9	9	9
265	40	40	27.5	22.5	18	8	8	7
315	40	35	21	20	14	4	4	4

Lead 3

ทิศทางติดตั้ง	แนวนอน					แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.1	0.3	0.5	0.7	1	0.1	0.3	0.5
0	60	60	50	45	40	20	20	20
20	60	60	50	45	40	20	20	20
45	60	60	50	45	40	20	20	20
70	60	60	50	45	40	20	20	20
105	60	60	50	45	40	20	20	20
