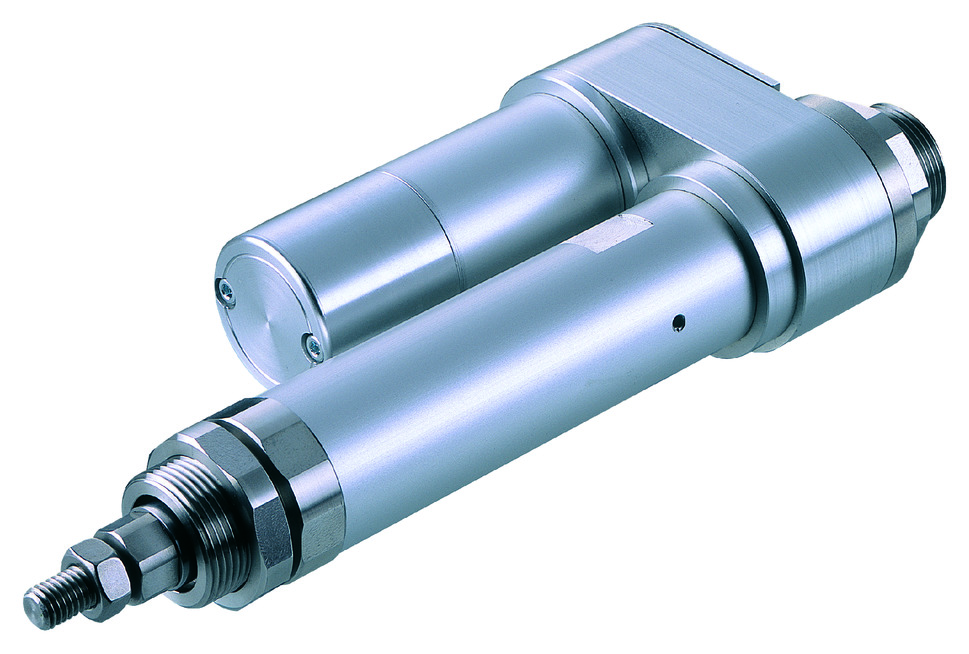

RCS2-RA4R

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

  • แคตตาล็อค PDF
  • ไฟล์ PDF คู่มือการใช้งาน
  • ดรอว์อิ้งค์ CAD 2 มิติ
  • ดรอว์อิ้งค์ CAD พาราเมตริกซ์
  • ขอเอกสารเพิ่มเติม

    • สเปคของแอคชูเอเตอร์

    รูปแบบเอาท์พุทมอเตอร์
    (วัตต์)    		ระยะ
    Lead (มม.)    		น้ำหนักขนย้ายสูงสุดพิกัดแรงผลัก
    (นิวตัน)    		สโตรค
    (มม.)
    แนวนอน (กก.)แนวตั้ง (กก.)
    RCS2-RA4R-①-20-12-②-T2-③-④20123.01.018.950 - 300
    (ทุกๆ 50 มม.)
    RCS2-RA4R-①-20-6-②-T2-③-④66.02.037.7
    RCS2-RA4R-①-20-3-②-T2-③-④312.04.075.4
    RCS2-RA4R-①-30-12-②-T2-③-④30124.01.528.3
    RCS2-RA4R-①-30-6-②-T2-③-④69.03.056.6
    RCS2-RA4R-①-30-3-②-T2-③-④318.06.5113.1

    อธิบายสัญลักษณ์ 1 ประเภทของเอนโค้ดเดอร์ 2 สโตรค 3 ความยาวสายเคเบิล 4 อุปกรณ์เสริม

    สโตรค
    Lead    		50 - 300
    (ทุกๆ 50 มม.)
    12600
    6300
    3150

    (หน่วยเป็น มม./วินาที)

    สเปคแบบเพิ่มค่า

    รายการเนื้อหา
    รูปแบบการขับเคลื่อนบอลสกรู φ10 มม.แบบรีด (rolled) C10
    ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.02 มม.
    ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.1 มม.
    ฐานวัสดุ อะลูมิเนียม ชุบผิวสีขาว
    เส้นผ่านศก. ของก้าน (Rod)φ20 มม.
    ความแม่นยำในการหมุนของก้าน (Rod)±1.0 องศา
    อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)

    คอนโทรลเลอร์ที่ใช้ได้

    แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

    ชื่อรูปลักษณ์ภายนอกจำนวนแกนที่
    เชื่อมต่อได้สูงสุด    		แรงดันไฟจ่ายเข้าเครื่องรูปแบบการควบคุมจำนวนจุดที่กำหนดตำแหน่งสูงสุด
    ชุดกำหนดตำแหน่งแถวพัลส์โปรแกรมเน็ตเวิร์ค *เลือก
    DVCCPRCNMLML3ECEPPRTSSNECM
    MSCON-C6เทียบเท่า AC
    100V/200V    		－－－●●●●－－●●－－－256
    SCON-CAL/CGAL1●－－●●●●●－●●●－－512
    (สเปคเน็ตเวิร์คคือ 768)
    SCON-CB/CGB1●●－●●●●●●●●●－－512
    (สเปคเน็ตเวิร์คคือ 768)
    SCON-LC/LCG1－－●●●●●●－●●●－－512
    (สเปคเน็ตเวิร์คคือ 768)
    SSEL-CS2●－●●●●－－－－●－－－20000
    XSEL-P/Q6เทียบเท่า AC200V
    สามเฟส AC200V    		－－●●●●－－－－●－－－20000
    XSEL-RA/SA8－－●●●●－－－●●－－－55000
    (แตกต่างกันไปตามแต่ละรุ่น)

    (หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13

    มาตรฐานต่างประเทศ

    (หมายเหตุ) CE มีในบางรุ่น

    ข้อควรระวังในการเลือก

    (1) น้ำหนักขนย้าย หมายถึง ค่าตัวเลขเมื่อใช้งานด้วยความเร็วเร่งที่ 0.3G (Lead 3 คือ 0.2G) และความเร็วเร่งเป็นค่าสูงสุด
    (2) มาตรฐานของ Duty ที่ใช้จะเปลี่ยนไปตามเงื่อนไขการทำงาน (น้ำหนักเคลื่อนที่, ความเร็วเร่ง-ลด เป็นต้น) รายละเอียดโปรดดูที่หน้า 1-448
    (3) น้ำหนักขนย้ายในแนวนอน หมายถึง ค่าตัวเลขกรณีที่มีการใช้ไกด์จากภายนอกร่วม และไม่มีแรงจากภายนอกมากระทำนอกเหนือจากในทิศทางเคลื่อนที่
    (4) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-379

    กลับหน้าบนสุด

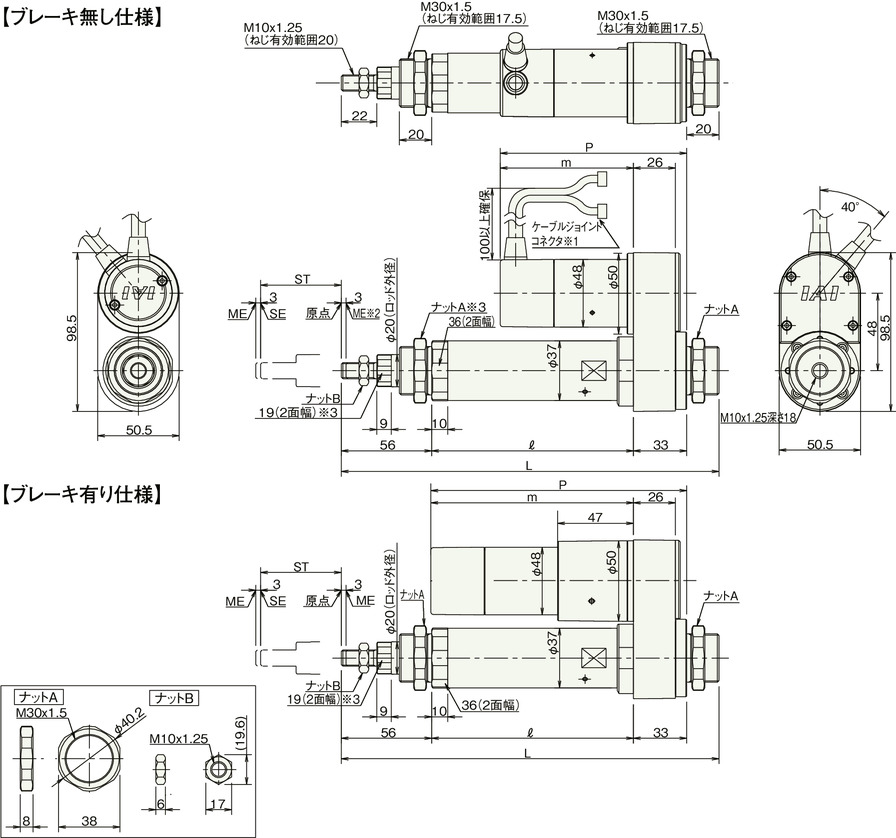

    ภาพร่างแสดงขนาด

    ST : สโตรค

    ME : เมคคานิคัลเอน

    SE : สโตรคเอน

    *1 เชื่อมต่อมอเตอร์และเอนโค้ดเดอร์ รายละเอียดของสายเคเบิล โปรดดูที่หน้า 1-295

    *2 กรณีเคลื่อนที่กลับตำแหน่งเริ่มต้น ก้าน (Rod) จะเคลื่อนที่ไปถึง ME โปรดระวังการชนกับวัตถุโดยรอบ

    *3 ทิศทางผิวหน้าของ Width across flats จะแตกต่างกันไปตามผลิตภัณฑ์

    (ข้อควรระวัง) อย่าให้มีแรงภายนอกมากระทำกับตัวก้าน (Rod) นอกเหนือไปจากในทิศทางเคลื่อนที่ของก้าน (Rod) หากมีแรงมากระทำกับก้าน (Rod) ในทิศทางทำมุมฉากหรือในทิศทางหมุน ตัวหยุดหมุนอาจเกิดความเสียหายได้

    RCS2-RA4R (ไม่มีเบรค)

    สโตรค50100150200250300
    L20W234284334384434484
    30W234284334384434484
    ℓ125175225275325375
    m20W80.5
    30W95.5
    P20W113.5
    30W128.5
    น้ำหนัก (กก.)1.21.41.51.71.82.0

    RCS2-RA4R (มีเบรค)

    สโตรค50100150200250300
    L20W234284334384434484
    30W234284334384434484
    ℓ125175225275325375
    m20W123.5
    30W138.5
    P20W156.5
    30W171.5
    น้ำหนัก (กก.)1.41.61.71.92.02.2
