คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง

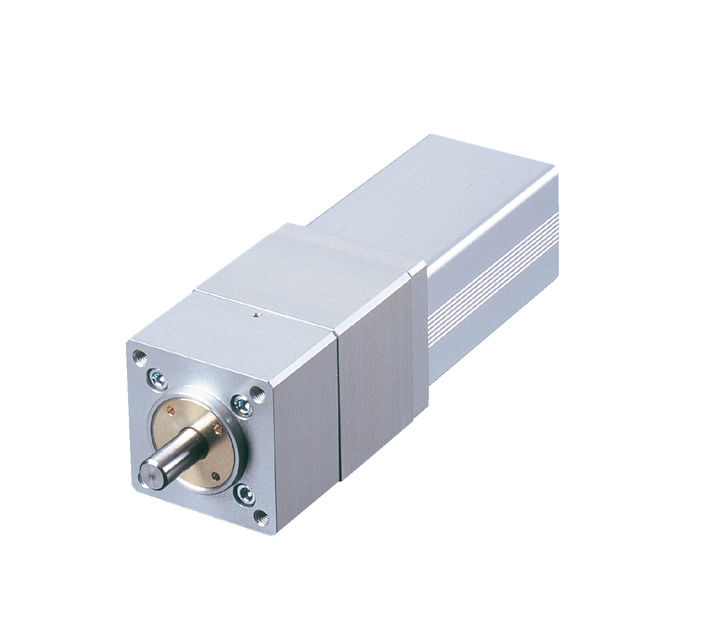

สเปคของแอคชูเอเตอร์
| รูปแบบ | เอาท์พุทมอเตอร์ (วัตต์) | อัตราส่วนการลดความเร็ว | แรงบิดพิกัด (N·m) | โมเมนต์ความเฉื่อยที่ยอมรับ (kg・m2) | มุมเหวี่ยง (องศา) |
|---|---|---|---|---|---|
| RCS2-RT6-I-60-18-300-T2-①-②-L | 60 | 1/18 | 2.4 | น้อยกว่าหรือเท่ากับ 2.5×10-2 | 300 |
คำอธิบายสัญลักษณ์①ความยาวสายเคเบิล②อุปกรณ์เสริม
| อัตราส่วน การลดมุมเหวี่ยง | 300 (องศา) |
|---|---|
| 1/18 | 500 |
(หน่วย: องศา/วินาที)
สเปคแบบเพิ่มค่า
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | ตัวชะลอความเร็วบอล |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.02 องศา |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | ไม่เกิน 0.1 องศา |
| ฐาน | วัสดุ อะลูมิเนียม ชุบผิวสีขาว |
| โมเมนต์ของโหลดที่ยอมรับได้ | ไม่เกิน 6.8 N･m |
| แนวแรงขับ | น้อยกว่าหรือเท่ากับ 100N |
| น้ำหนักมวลสาร | 1.9 กก. |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0 ถึง 40°C, 85% RH หรือน้อยกว่า (ไม่มีการควบแน่น) |
คอนโทรลเลอร์ที่ใช้ได้
แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน
| ชื่อ | รูปลักษณ์ภายนอก | จำนวนแกนที่ เชื่อมต่อได้สูงสุด | แรงดันไฟจ่ายเข้าเครื่อง | รูปแบบการควบคุม | จำนวนจุดที่กำหนดตำแหน่งสูงสุด | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ชุดกำหนดตำแหน่ง | แถวพัลส์ | โปรแกรม | เน็ตเวิร์ค *เลือก | ||||||||||||||||
| DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||

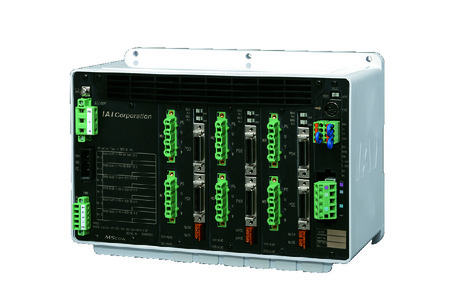

| MSCON-C |  | 6 | AC 100V/200V เฟสเดี่ยว | － | － | － | ● | ● | － | ● | ● | － | － | ● | ● | － | － | － | 256 |

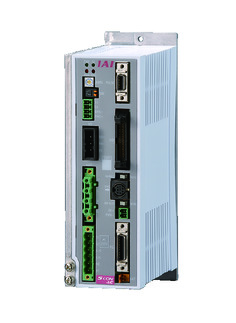

| SCON-CAL/CGAL |  | 1 | ● | － | － | ● | ● | － | ● | ● | ● | － | ● | ● | ● | － | － | 512 (สเปคเน็ตเวิร์คคือ 768) | |

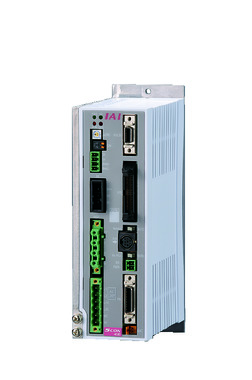

| SCON-CB/CGB |  | 1 | ● | ● | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (สเปคเน็ตเวิร์คคือ 768) | |
| SCON-LC/LCG |  | 1 | － | － | ● | ● | ● | － | ● | ● | ● | － | ● | ● | ● | － | － | 512 (สเปคเน็ตเวิร์คคือ 768) | |

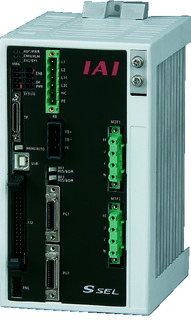

| SSEL-CS |  | 2 | ● | － | ● | ● | ● | － | ● | － | － | － | － | ● | － | － | － | 20000 | |
| XSEL-P/Q |  | 6 | เทียบเท่า AC200V สามเฟส AC200V | － | － | ● | ● | ● | － | ● | － | － | － | － | ● | － | － | － | 20000 |
| XSEL-RA/SA |  | 8 | － | － | ● | ● | ● | － | ● | － | － | － | ● | ● | － | － | － | 55000 (แตกต่างกันไปตามแต่ละรุ่น) | |
(หมายเหตุ) ดูหน้า 7-17 สำหรับตัวย่อเครือข่าย เช่น DV และ CC
มาตรฐานต่างประเทศ
(หมายเหตุ) CE มีในบางรุ่น
ข้อควรระวังในการเลือก
 | (1) แนวแรงขับคือความแข็งแรงทางกลของเพลาส่งเมื่อมีการหยุด กรุณาพิจารณาถึงโมเมนต์แนวแรงที่ยอมรับและโมเมนต์ความเฉื่อยที่ยอมรับ (2) ความเร็วเร่งพิกัดขณะเคลื่อนที่คือ 0.3G (3) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง สำหรับรายละเอียด โปรดดูที่หน้า 1-199 |
