RCS2-SA4C

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

แคตตาล็อค PDF

ไฟล์ PDF คู่มือการใช้งาน

ดรอว์อิ้งค์ CAD 2 มิติ

ดรอว์อิ้งค์ CAD พาราเมตริกซ์

ขอเอกสารเพิ่มเติม

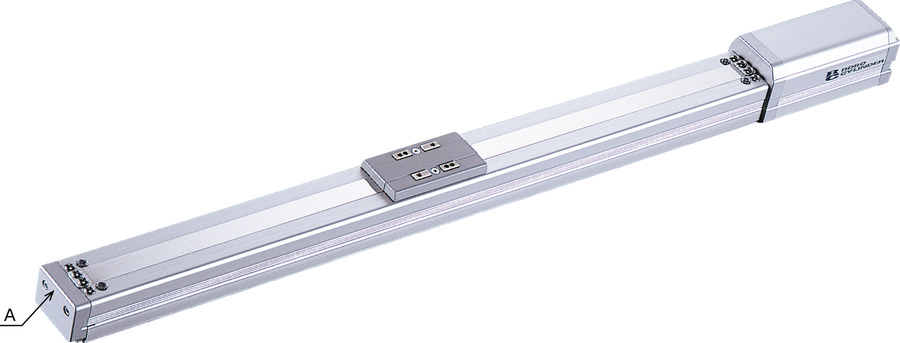

(หมายเหตุ) ผลิตภัณฑ์มีรอยบากสำหรับปรับตำแหน่งสไลเดอร์มาให้ด้วยที่บริเวณจุด A ตามรูปภาพด้านบน

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Ball screw lead (มม.)	16	10	5	2.5
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	2.5	4	6	8
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	1060	665	330	165
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3	0.3	0.2
		ความเร็วเร่ง-ลดสูงสุด (G)	0.3	0.3	0.3	0.2
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	0.6	1	2.5	4.5
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	1060	665	330	165
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3	0.3	0.2
		ความเร็วเร่ง-ลดสูงสุด (G)	0.3	0.3	0.3	0.2
แรงผลัก		พิกัดแรงผลัก (N)	12.2	19.6	39.2	78.4
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
เบรก		แรง Hold ของเบรก (kgf)	0.6	1	2.5	4.5
สโตรค		สโตรคต่ำสุด (มม.)	50	50	50	50
		สโตรคสูงสุด (มม.)	400	400	400	400
		ระยะ Pitch ของสโตรค (มม.)	50	50	50	50

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรู φ8 มม. แบบรีด (Rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.02 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.1 มม.
ฐาน	วัสดุ : อะลูมิเนียม ชุบอะลูมิเนียมสีขาว
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต	Ma：6N･m
	Mb：9N･m
	Mc：17N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 3)	Ma：3N･m
	Mb：4N･m
	Mc：8N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน Max85% RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	IP20
ทนการสั่นสะเทือน - ทนการกระแทก	ไม่เกิน 4.9m/s² 100Hz
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	เซอร์โวมอเตอร์ AC
ชนิดเอนโค้ดเดอร์	ไร้แบตเตอรี่แบบสัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์	16384 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 3) กรณีอายุการใช้งานมาตรฐานเท่ากับ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง

　โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้ที่หน้า 1-360

ทิศทางโมเมนต์ชนิดสไลเดอร์

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

Stroke lead	50 - 400 (ทุกๆ 50 มม.)
16	1060
10	665
5	330
2.5	165

น้ำหนักขนย้ายและความเร็วเร่งลดตอน Off-board tuning

	Lead	น้ำหนักขนย้ายแยกตามความเร็วเร่ง (กก.)																				ความเร็วสูงสุด (มม./วินาที)
	Lead	0.1G	0.2G	0.3G	0.4G	0.5G	0.6G	0.7G	0.8G	0.9G	1.0G	1.1G	1.2G	1.3G	1.4G	1.5G	1.6G	1.7G	1.8G	1.9G	2.0G	มาตรฐาน	หลัง tuning
แนวนอน	16	3.5	3	2.5	2	1.5	1.2	1	0.8	0.65	0.5	0.44	0.4	0.36	0.32	0.3	0.27	0.25	0.23	0.22	0.2	1060	1330
	10	5.5	4.8	4	3.25	2.5	2	1.5	1.2	0.9	0.8	0.7	0.65	0.6	0.55	0.5						665	665
	5	8.5	7.2	6	5	4	3.25	2.5	2	1.5	1	0.7	0.4									330	330
	2.5	11	8	5	2.5	1																165	165
แนวตั้ง	16	0.6	0.6	0.6	0.4	0.3	0.25	0.2	0.15	0.12	0.1											1060	1330
	10	1	1	1	0.85	0.7	0.6	0.5	0.4	0.32	0.25	0.21	0.17	0.14	0.12	0.1						665	665
	5	2.5	2.5	2.5	1.9	1.5	1.2	1	0.8	0.6	0.5											330	330
	2.5	4.5	4.5	2																		165	165

น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกนที่ เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม														จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
MSCON-C	6	เทียบเท่า AC 100V/200V	－	－	－	●	●	●	●	－	－	●	●	－	－	－	256
SCON-CAL/CGAL	1		●	－	－	●	●	●	●	●	－	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SCON-CB/CGB	1		●	●	－	●	●	●	●	●	●	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SCON-LC/LCG	1		－	－	●	●	●	●	●	●	－	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SSEL-CS	2		●	－	●	●	●	●	－	－	－	－	●	－	－	－	20000
XSEL-P/Q	6	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	●	－	－	－	－	●	－	－	－	20000
XSEL-RA/SA	8	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	●	－	－	－	●	●	－	－	－	55000 (แตกต่างกันไปตามแต่ละรุ่น)

(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13

มาตรฐานต่างประเทศ

(หมายเหตุ) CE มีในบางรุ่น

คุณสมบัติ

(ยกเว้น Lead 2.5)

ข้อควรระวังในการเลือก

(1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุน (ที่สูง) อาจทำให้บอลสกรูเสียหาย โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก "สโตรคและความเร็วสูงสุด"
(2) น้ำหนักขนย้ายคือค่าเมื่อทำงานด้วยสเปคมาตรฐานที่ 0.3G (Lead 2.5 เท่ากับ 0.2G) , ความเร็วเร่ง-ลดสูงที่ 1G (ยกเว้น Lead 2.5) (แม้จะลดความเร็วเร่ง-ลดให้ต่ำลง น้ำหนักขนย้ายสูงสุด (สเปคหลัก) ก็จะเป็นค่าตัวเลขสูงสุด) (Upper limit)
(3) มาตรฐานของ Duty ที่ใช้งานได้เปลี่ยนแปลงไปตามเงื่อนไขการทำงาน (น้ำหนักเคลื่อนย้าย, ความเร็วเร่งลด เป็นต้น) รายละเอียดโปรดดูที่หน้า 1-448
(4) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-379
(5) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 120 มม. ความยาวของโหลดที่ยื่น โปรดดูภาพประกอบที่หน้า 1-104

กลับหน้าบนสุด

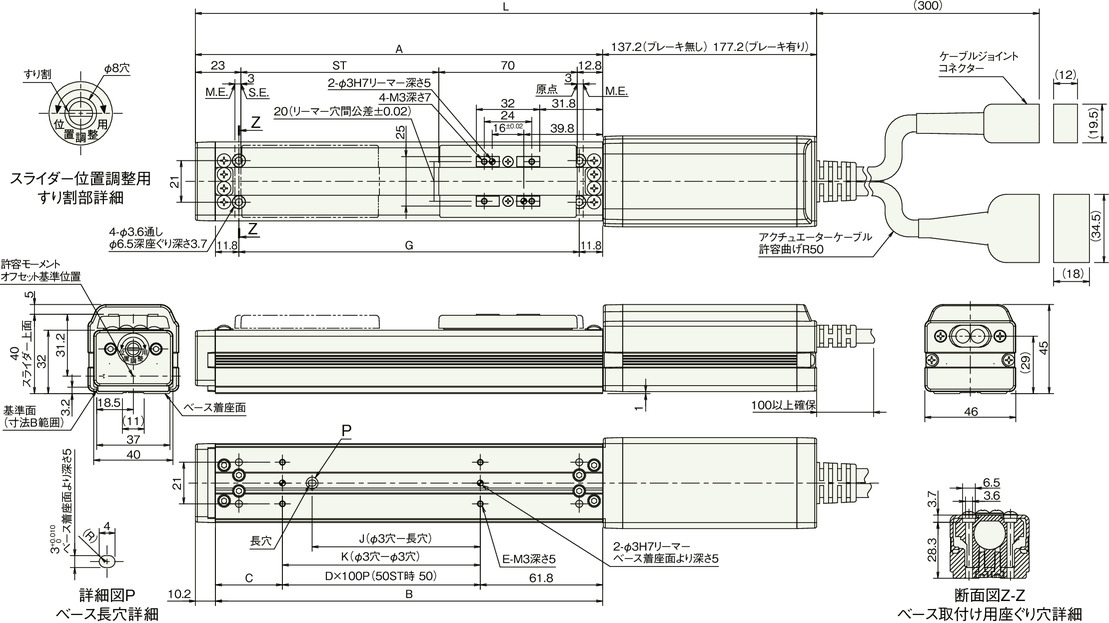

ภาพร่างแสดงขนาด

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

(หมายเหตุ) ต่อมอเตอร์และเสียบสายเคเบิลของเอนโค้ดเดอร์เข้ากับคอนเน็คเตอร์เชื่อมต่อสายเคเบิล รายละเอียดของสายเคเบิล โปรดดูที่หน้า 1-295

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับสิ่งของโดยรอบบริเวณนั้น

ขนาดแยกตามสโตรค

สโตรค		50	100	150	200	250	300	350	400
L	ไม่มีเบรก	293	343	393	443	493	543	593	643
L	มีเบรก	333	383	433	483	533	583	633	683
A		155.8	205.8	255.8	305.8	355.8	405.8	455.8	505.8
B		145.6	195.6	245.6	295.6	345.6	395.6	445.6	495.6
C		33.8	33.8	83.8	33.8	83.8	33.8	83.8	33.8
D		0	1	1	2	2	3	3	4
E		4	4	4	6	6	8	8	10
G		122	172	222	272	322	372	422	472
J		35	85	85	185	185	285	285	385
K		50	100	100	200	200	300	300	400

น้ำหนักแยกตามสโตรค

สโตรค		50	100	150	200	250	300	350	400
น้ำหนัก (กก.)	ไม่มีเบรก	0.7	0.8	0.9	1.0	1.1	1.2	1.3	1.4
น้ำหนัก (กก.)	มีเบรก	1.0	1.1	1.2	1.3	1.4	1.5	1.6	1.7
