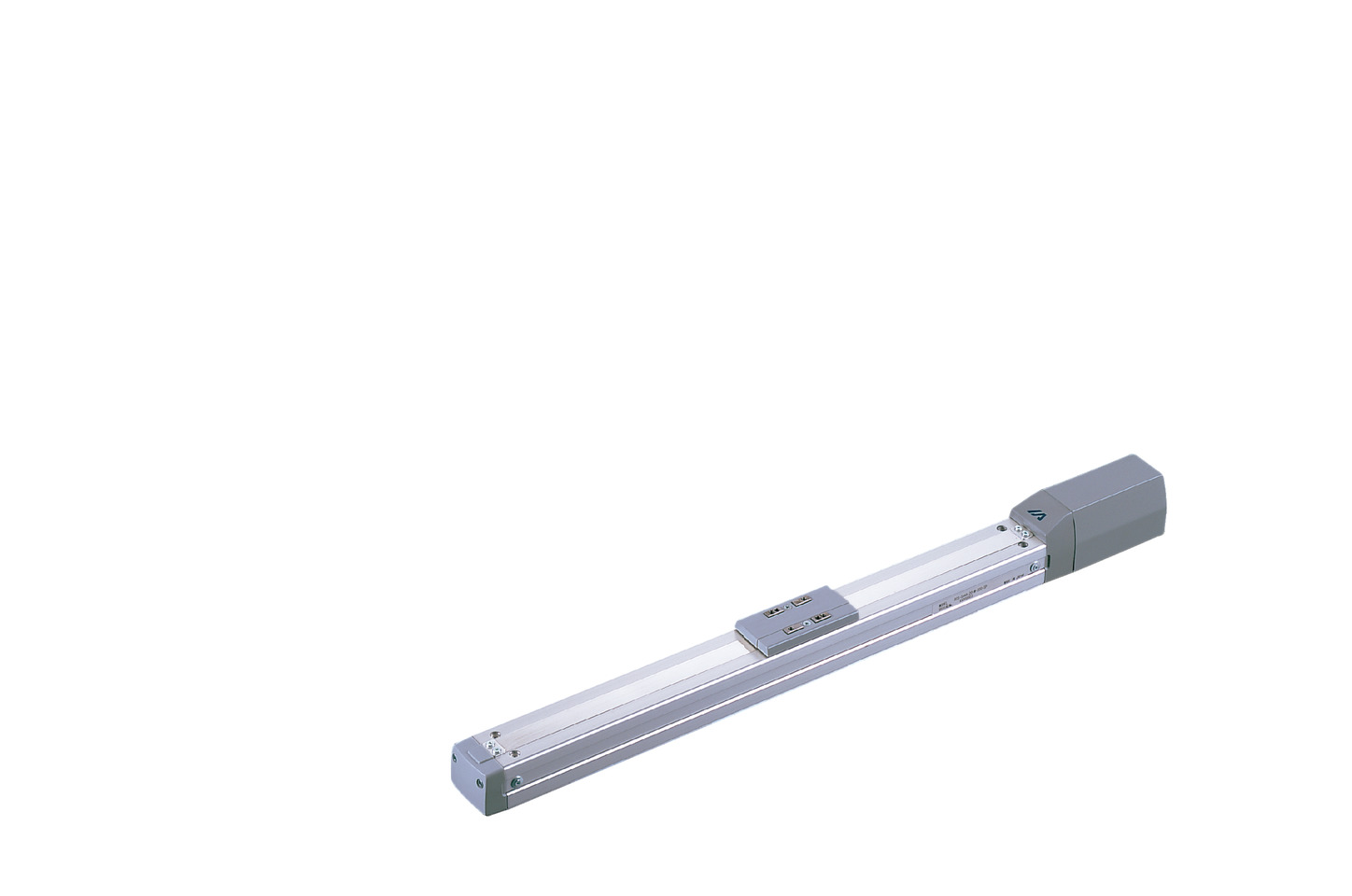

RCS2-SA4D

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

  • แคตตาล็อค PDF
  • ไฟล์ PDF คู่มือการใช้งาน
  • ดรอว์อิ้งค์ CAD 2 มิติ
  • ดรอว์อิ้งค์ CAD พาราเมตริกซ์
  • ขอเอกสารเพิ่มเติม

    • สเปคของแอคชูเอเตอร์

    รูปแบบเอาท์พุทมอเตอร์
    (วัตต์)    		ระยะ
    Lead (มม.)    		น้ำหนักขนย้ายสูงสุดพิกัดแรงผลัก
    (นิวตัน)    		สโตรค
    (มม.)
    แนวนอน (กก.)แนวตั้ง (กก.)
    RCS2-SA4D- ① -20-10- ② -T2- ③ - ④20104119.650 - 300
    (ทุกๆ 50 มม.)
    RCS2-SA4D- ① -20-5- ② -T2- ③ - ④562.539.2
    RCS2-SA4D- ① -20-2.5- ② -T2- ③ - ④2.584.578.4

    อธิบายสัญลักษณ์ 1 ประเภทของเอนโค้ดเดอร์ 2 สโตรค 3 ความยาวสายเคเบิล 4 อุปกรณ์เสริม

    Stroke
    lead    		50 - 300
    (ทุกๆ 50 มม.)
    10665
    5330
    2.5165

    (หน่วยเป็น มม./วินาที)

    สเปคแบบเพิ่มค่า

    รายการเนื้อหา
    รูปแบบการขับเคลื่อนบอลสกรู φ8 มม. แบบรีด (Rolled) C10
    ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.02 มม.
    ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.1 มม.
    ฐานวัสดุ อะลูมิเนียม ชุบผิวสีขาว
    โมเมนต์ที่ยอมรับได้แบบสถิตMa：6.90N･m　Mb：9.90N･m　Mc：17.0N･m
    โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 1)Ma：3.29N･m　Mb：4.71N･m　Mc：8.07N･m
    อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้0-40, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)

    (หมายเหตุ 1) กรณีที่อายุการใช้งานพิกัดตามมาตรฐานที่ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง

    　โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้ที่หน้า 1-360

    คอนโทรลเลอร์ที่ใช้ได้

    แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

    ชื่อรูปลักษณ์ภายนอกจำนวนแกนที่
    เชื่อมต่อได้สูงสุด    		แรงดันไฟจ่ายเข้าเครื่องรูปแบบการควบคุมจำนวนจุดที่กำหนดตำแหน่งสูงสุด
    ชุดกำหนดตำแหน่งแถวพัลส์โปรแกรมเน็ตเวิร์ค *เลือก
    DVCCPRCNMLML3ECEPPRTSSNECM
    MSCON-C6เทียบเท่า AC
    100V/200V    		－－－●●●●－－●●－－－256
    SCON-CAL/CGAL1●－－●●●●●－●●●－－512
    (สเปคเน็ตเวิร์คคือ 768)
    SCON-CB/CGB1●●－●●●●●●●●●－－512
    (สเปคเน็ตเวิร์คคือ 768)
    SCON-LC/LCG1－－●●●●●●－●●●－－512
    (สเปคเน็ตเวิร์คคือ 768)
    SSEL-CS2●－●●●●－－－－●－－－20000
    XSEL-P/Q6เทียบเท่า AC200V
    สามเฟส AC200V    		－－●●●●－－－－●－－－20000
    XSEL-RA/SA8－－●●●●－－－●●－－－55000
    (แตกต่างกันไปตามแต่ละรุ่น)

    (หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13

    มาตรฐานต่างประเทศ

    (หมายเหตุ) CE มีในบางรุ่น

    ข้อควรระวังในการเลือก

    (1) เมื่อสโตรคยาวขึ้นความเร็วสูงสุดจะลดต่ำลง เนื่องจากเป็นอันตรายต่อความเร็วรอบหมุนของบอลสกรู โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก "สโตรคและความเร็วสูงสุด"
    (2) น้ำหนักขนย้ายคือค่าเมื่อทำงานที่ความเร็วเร่งเท่ากับ 0.3G (Lead 2.5 เท่ากับ 0.2G) และนับเป็นค่าสูงสุดของความเร็วเร่ง
    (3) มาตรฐานของ Duty ที่ใช้งานได้เปลี่ยนแปลงไปตามเงื่อนไขการทำงาน (น้ำหนักเคลื่อนย้าย, ความเร็วเร่งลด เป็นต้น) รายละเอียดโปรดดูที่หน้า 1-448
    (4) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 120 มม. ความยาวของโหลดที่ยื่น โปรดดูภาพประกอบที่หน้า 1-104
    (5) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-379

    กลับหน้าบนสุด

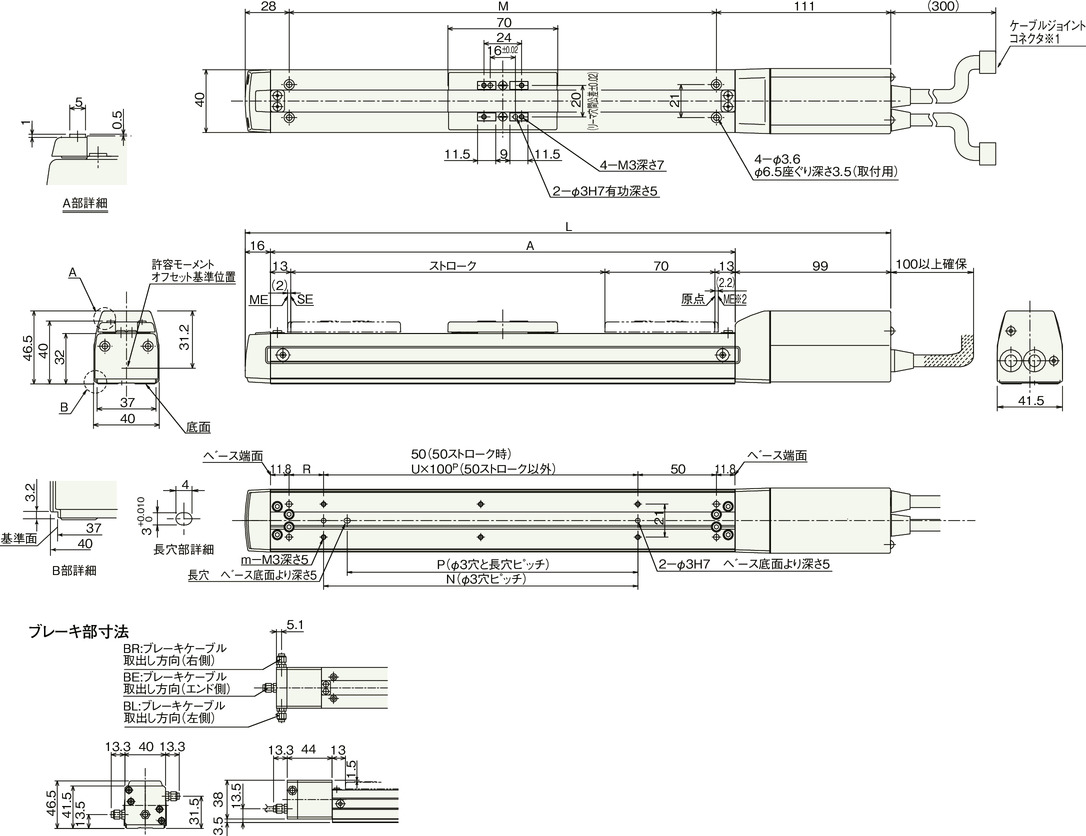

    ภาพร่างแสดงขนาด

    ME : เมคคานิคัลเอน

    SE : สโตรคเอน

    *1 เชื่อมต่อมอเตอร์และเอนโค้ดเดอร์ รายละเอียดของสายเคเบิล โปรดดูที่หน้า 1-295

    *2 กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปถึง ME โปรดระวังการชนกับสิ่งของโดยรอบบริเวณนั้น

    (หมายเหตุ) สเปคที่มีเบรค ความยาวรวม (L) จะเป็น 28 มม. (ปลายสายเคเบิลที่ออกจากตัวเครื่อง 41.3 มม.), มวลจะเพิ่มขึ้น 0.2 กก.

    ขนาดมิติและมวลแยกตามสโตรค

    สโตรค50100150200250300
    L261311361411461511
    A146196246296346396
    M122172222272322372
    N50100100200200300
    P358585185185285
    R222272227222
    U－11223
    m444668
    น้ำหนัก (กก.)0.80.91.01.11.21.3
