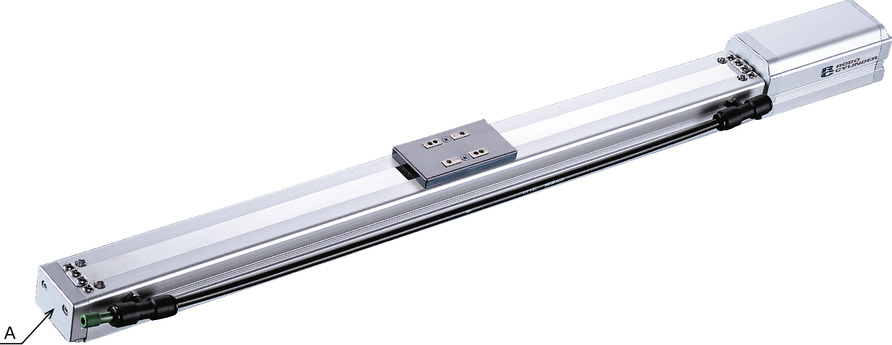

RCS2CR-SA4C

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

(หมายเหตุ) ผลิตภัณฑ์มีช่องสำหรับปรับตำแหน่งตัวสไลด์ติดอยู่กับส่วน A ในรูปภาพด้านบน (ดูภาพขนาดในหน้าขวา)

สเปคของแอคชูเอเตอร์

รูปแบบเอาท์พุทมอเตอร์
(วัตต์)		ระยะ Lead
(มม.)		น้ำหนักขนย้ายสูงสุดพิกัดแรงผลัก
(N)		สโตรค
(มม.)
แนวนอน (กก.)แนวตั้ง (กก.)
RCS2CR-SA4C-WA-20-10-①-T2-②-③20104119.650-400
(ทุกๆ 50 มม.)
RCS2CR-SA4C-WA-20-5-①-T2-②-③562.539.2
RCS2CR-SA4C-WA-20-2.5-①-T2-②-③2.584.578.4

คำอธิบายสัญลักษณ์ ① สโตรค ② ความยาวสายเคเบิล ③ ตัวเลือกออปชั่น

สโตรค
Lead		50-400
(ทุกๆ 50 มม.)		ปริมาณการดูดซับ
(นิวตัน/นาที)
1066550
533030
2.516515

(หน่วยเป็น มม./วินาที)

สเปคแบบเพิ่มค่า

รายการเนื้อหา
รูปแบบการขับเคลื่อนบอลสกรู φ8 มม. แบบรีด (Rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.02 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.1 มม.
ฐานวัสดุ อะลูมิเนียม ชุบผิวสีขาว
โมเมนต์ที่ยอมรับได้แบบสถิตMa： 6.90N･m　Mb： 9.90N･m　Mc： 17.0N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 1)Ma： 3.29N･m　Mb： 4.71N･m　Mc： 8.07N･m
ระดับความสะอาดคลาส 10 (Fed.Std.209D) เทียบเท่าคลาส 2.5 (มาตรฐาน ISO 14644-1)
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)

(หมายเหตุ 1) กรณีสำหรับอายุการใช้งานมาตรฐาน 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้จากหน้า 1-180

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อรูปลักษณ์ภายนอกจำนวนแกนที่
เชื่อมต่อได้สูงสุด		แรงดันไฟจ่ายเข้าเครื่องรูปแบบการควบคุมจำนวนจุดที่กำหนดตำแหน่งสูงสุด
ชุดกำหนดตำแหน่งแถวพัลส์โปรแกรมเน็ตเวิร์ค *เลือก
DVCCCIEPRCNMLML3ECEPPRTSSNECM

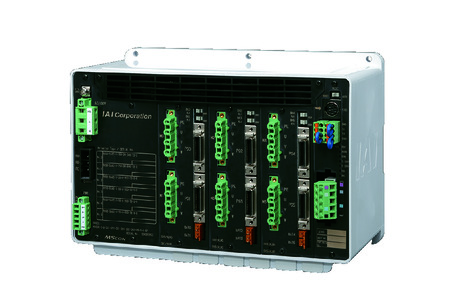

MSCON-C6AC 100V/200V
เฟสเดี่ยว		－－－●●－●●－－●●－－－256

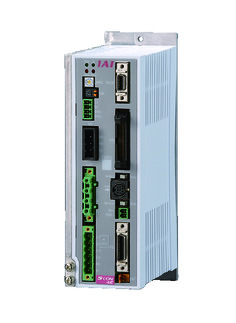

SCON-CAL/CGAL1●－－●●－●●●－●●●－－512
(สเปคเน็ตเวิร์คคือ 768)

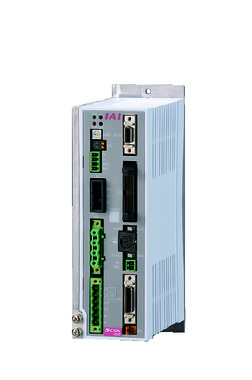

SCON-CB/CGB1●●－●●●●●●●●●●－－512
(สเปคเน็ตเวิร์คคือ 768)
SCON-LC/LCG1－－●●●－●●●－●●●－－512
(สเปคเน็ตเวิร์คคือ 768)
SSEL-CS2●－●●●－●－－－－●－－－20000
XSEL-P/Q6เทียบเท่า AC200V
สามเฟส AC200V		－－●●●－●－－－－●－－－20000
XSEL-RA/SA8－－●●●－●－－－●●－－－55000
(แตกต่างกันไปตามแต่ละรุ่น)

(หมายเหตุ) ดูหน้า 7-17 สำหรับตัวย่อเครือข่าย เช่น DV และ CC

มาตรฐานต่างประเทศ

(หมายเหตุ) CE มีในบางรุ่น

ข้อควรระวังในการเลือก

(1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุน (ที่สูง) อาจทำให้บอลสกรูเสียหาย ตรวจสอบความเร็วสูงสุดของสโตรคต้องการในตารางสเปคแอคชูเอเตอร์ด้านล่าง
(2) น้ำหนักขนย้ายคือค่าเมื่อทำงานที่ความเร็วเร่งเท่ากับ 0.3G (Lead 2.5 เท่ากับ 0.2G)
ค่าข้างต้นคือค่าจำกัดของความเร่ง
(3) มาตรฐานของ Duty ที่ใช้จะเปลี่ยนไปตามเงื่อนไขการทำงาน (น้ำหนักเคลื่อนที่, ความเร็วเร่ง-ลด เป็นต้น) รายละเอียดโปรดดูที่หน้า 1-288
(4) สำหรับการทำงานด้านการกด กรุณาดูหน้า 1-269
(5) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง โปรดตรวจสอบรายละเอียดได้ที่หน้า 1-199
(6) เกณฑ์ความยาวของส่วนที่ยื่นออกมาคือ 120 มม. หรือน้อยกว่าในทิศทาง Ma, Mb และ Mc
(7) สำหรับทิศทางโมเมนต์ที่ยอมรับและความยาวส่วนที่ยื่นออกมา กรุณาดูแผนภาพในหน้า 1-16

กลับหน้าบนสุด

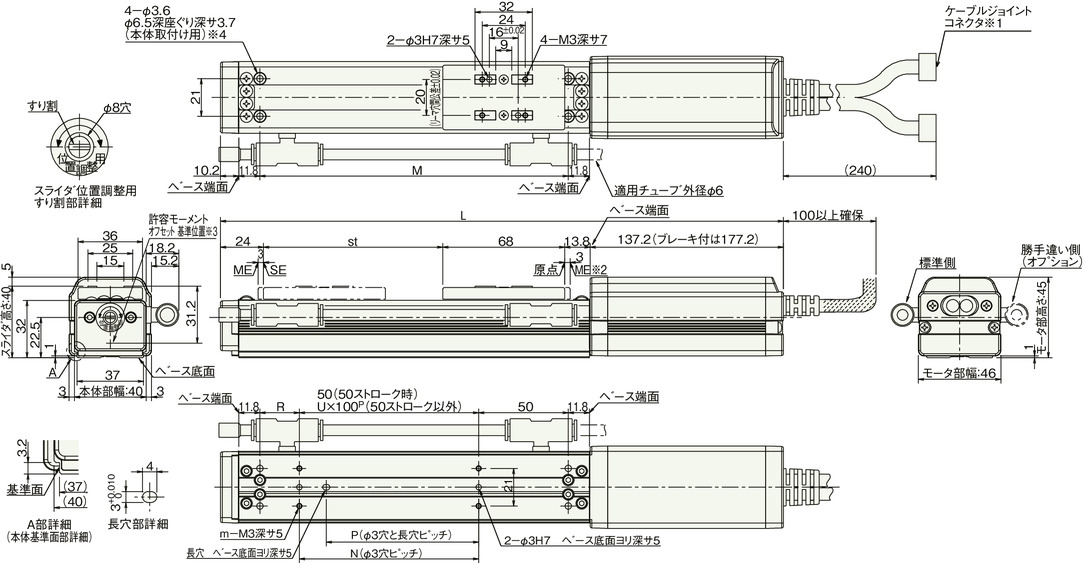

ภาพร่างแสดงขนาด

st : สโตรค

ME： จุดสิ้นสุดเมคานิคัล

SE： จุดสิ้นสุดสโตรค

*1 เชื่อมต่อมอเตอร์และเอนโค้ดเดอร์ รายละเอียดของสายเคเบิลโปรดดูที่หน้า 1-105

*2 กรณีที่กลับไปยังจุดเริ่มต้น เนื่องจากสไลด์จะเลื่อนไปจนถึง ME กรุณาระวังไม่ให้รบกวนวัตถุโดยรอบ

*3 คือตำแหน่งมาตรฐานกรณีคำนวณโมเมนต์ที่ยอมรับ

*4 กรณีที่ยึดเฉพาะรูยึดที่ด้านบนของฐาน ฐานอาจบิดตัวและทำให้ตัวสไลด์เคลื่อนผิดปกติหรือมีเสียงดังผิดปกติ กรณีที่จะใช้รูยึดที่ด้านบนของฐาน กรุณาใช้สโตรคไม่เกิน 200 มม.

ขนาดมิติและมวลแยกตามสโตรค

สโตรค50100150200250300350400
Lไม่มีเบรก293343393443493543593643
มีเบรก333383433483533583633683
M122172222272322372422472
N50100100200200300300400
P358585185185285285385
R2222722272227222
U－1122334
m444668810
น้ำหนัก (กก.)0.70.80.911.11.21.31.4

(หมายเหตุ) มีเบรกน้ำหนักจะเพิ่มขึ้น 0.3 กก.
