RCS2CR-SA6C

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

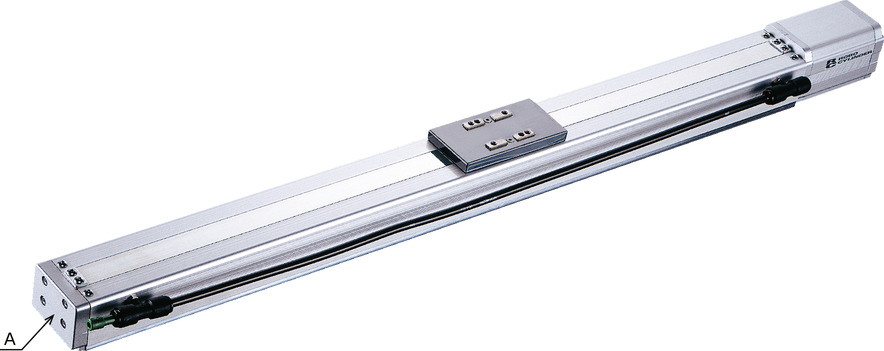

(หมายเหตุ) ผลิตภัณฑ์มีช่องสำหรับปรับตำแหน่งตัวสไลด์ติดอยู่กับส่วน A ในรูปภาพด้านบน (ดูภาพขนาดในหน้าขวา)

สเปคของแอคชูเอเตอร์

รูปแบบเอาท์พุทมอเตอร์
(วัตต์)		ระยะ Lead
(มม.)		น้ำหนักขนย้ายสูงสุดพิกัดแรงผลัก
(N)		สโตรค
(มม.)
แนวนอน (กก.)แนวตั้ง (กก.)
RCS2CR-SA6C-WA-30-20-①-T2-②-③302030.515.850-600
(ทุกๆ 50 มม.)
RCS2CR-SA6C-WA-30-12-①-T2-②-③1261.524.2
RCS2CR-SA6C-WA-30-6-①-T2-②-③612348.4
RCS2CR-SA6C-WA-30-3-①-T2-②-③318696.8

คำอธิบายสัญลักษณ์ ① สโตรค ② ความยาวสายเคเบิล ③ ตัวเลือกออปชั่น

สโตรค

Lead		50-450
(ทุกๆ 50 มม.)		500
(มม.)		550
(มม.)		600
(มม.)		ปริมาณการดูดซับ
(นิวตัน/นาที)
201300
＜800＞		1160
＜800＞		990
＜800＞		80
1280076064054050
640038032027030
320019016013515

(หน่วยเป็น มม./วินาที)

(หมายเหตุ) ที่ระบุใน < > คือกรณีที่ใช้งานโดยติดตั้งในแนวตั้งฉาก

สเปคแบบเพิ่มค่า

รายการเนื้อหา
รูปแบบการขับเคลื่อนบอลสกรู φ10 มม. แบบรีด (rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.02 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.1 มม.
ฐานวัสดุ: อะลูมิเนียม, เคลือบอลูไมต์สีขาว
โมเมนต์ที่ยอมรับได้แบบสถิตMa： 38.3N·m　Mb: 54.7N･m　Mc： 81.0N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 1)Ma： 11.6N･m　Mb： 16.6N･m　Mc： 24.6N･m
ระดับความสะอาดคลาส 10 (Fed.Std.209D) เทียบเท่าคลาส 2.5 (มาตรฐาน ISO 14644-1)
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)

(หมายเหตุ 1) กรณีสำหรับอายุการใช้งานมาตรฐาน 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้จากหน้า 1-180

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อรูปลักษณ์ภายนอกจำนวนแกนที่
เชื่อมต่อได้สูงสุด		แรงดันไฟจ่ายเข้าเครื่องรูปแบบการควบคุมจำนวนจุดที่กำหนดตำแหน่งสูงสุด
ชุดกำหนดตำแหน่งแถวพัลส์โปรแกรมเน็ตเวิร์ค *เลือก
DVCCCIEPRCNMLML3ECEPPRTSSNECM

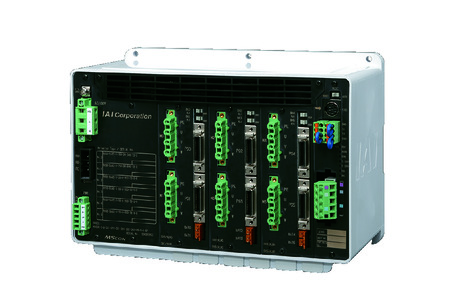

MSCON-C6AC 100V/200V
เฟสเดี่ยว		－－－●●－●●－－●●－－－256

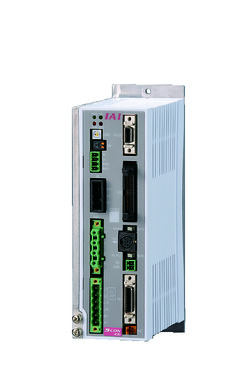

SCON-CAL/CGAL1●－－●●－●●●－●●●－－512
(สเปคเน็ตเวิร์คคือ 768)

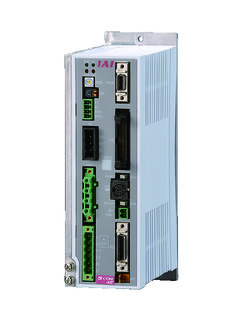

SCON-CB/CGB1●●－●●●●●●●●●●－－512
(สเปคเน็ตเวิร์คคือ 768)
SCON-LC/LCG1－－●●●－●●●－●●●－－512
(สเปคเน็ตเวิร์คคือ 768)
SSEL-CS2●－●●●－●－－－－●－－－20000
XSEL-P/Q6เทียบเท่า AC200V
สามเฟส AC200V		－－●●●－●－－－－●－－－20000
XSEL-RA/SA8－－●●●－●－－－●●－－－55000
(แตกต่างกันไปตามแต่ละรุ่น)

(หมายเหตุ) ดูหน้า 7-17 สำหรับตัวย่อเครือข่าย เช่น DV และ CC

มาตรฐานต่างประเทศ

(หมายเหตุ) CE มีในบางรุ่น

ข้อควรระวังในการเลือก

(1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุน (ที่สูง) อาจทำให้บอลสกรูเสียหาย ตรวจสอบความเร็วสูงสุดของสโตรคต้องการในตารางสเปคแอคชูเอเตอร์ด้านล่าง
(2) น้ำหนักขนย้ายเป็นค่าเมื่อทำงานด้วยความเร็วเร่งเท่ากับ 0.3G (Lead 3 เท่ากับ 0.2G)
ค่าข้างต้นคือค่าจำกัดของความเร่ง
(3) มาตรฐานของ Duty ที่ใช้จะเปลี่ยนไปตามเงื่อนไขการทำงาน (น้ำหนักเคลื่อนที่, ความเร็วเร่ง-ลด เป็นต้น) รายละเอียดโปรดดูที่หน้า 1-288
(4) โปรดดูหน้า 1-269 สำหรับการกด
(5) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง โปรดตรวจสอบรายละเอียดได้ที่หน้า 1-199
(6) เกณฑ์ความยาวของส่วนที่ยื่นออกมาคือ 220 มม. หรือน้อยกว่าในทิศทาง Ma, Mb และ Mc
(7) สำหรับทิศทางโมเมนต์ที่ยอมรับและความยาวส่วนที่ยื่นออกมา กรุณาดูแผนภาพในหน้า 1-16

กลับหน้าบนสุด

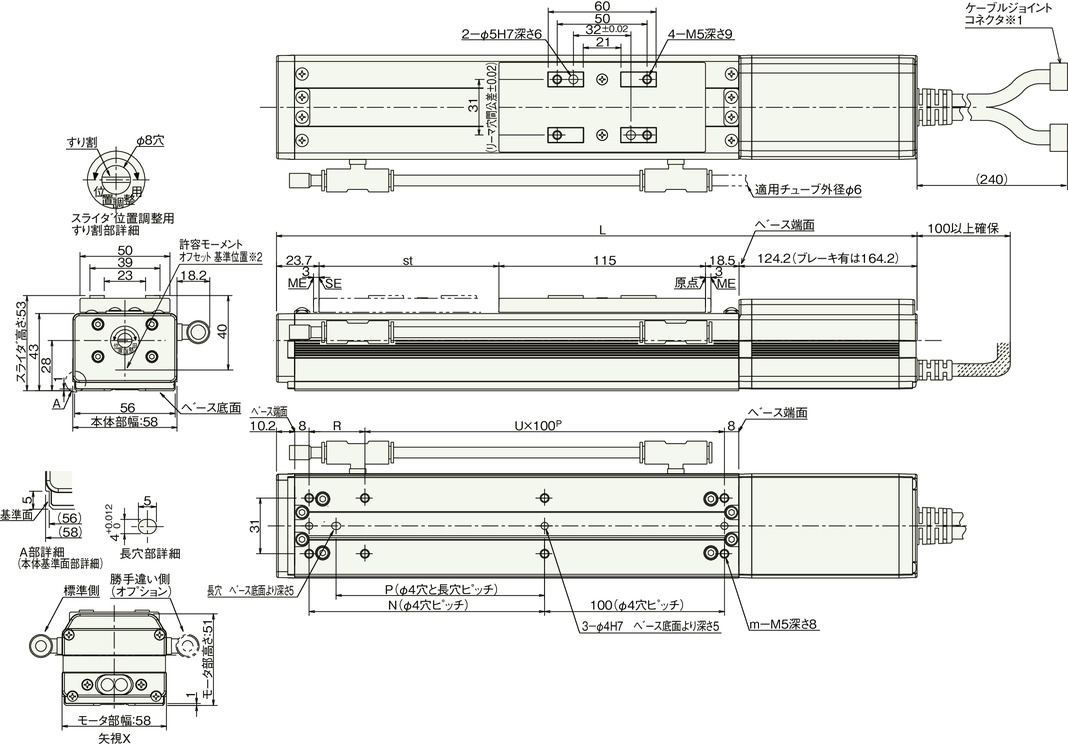

ภาพร่างแสดงขนาด

st : สโตรค

ME： จุดสิ้นสุดเมคานิคัล

SE： จุดสิ้นสุดสโตรค

*1 เชื่อมต่อมอเตอร์และเอนโค้ดเดอร์ รายละเอียดของสายเคเบิลโปรดดูที่หน้า 1-105

*2 คือตำแหน่งมาตรฐานกรณีคำนวณโมเมนต์ที่ยอมรับ

(หมายเหตุ) กรณีที่กลับไปยังจุดเริ่มต้น ตัวสไลด์จะเลื่อนไปที่ ME กรุณาระมัดระวังไม่ให้รบกวนวัตถุโดยรอบ

ขนาดมิติและมวลแยกตามสโตรค

สโตรค50100150200250300350400450500550600
Lไม่มีเบรก331.4381.4431.4481.4531.4581.4631.4681.4731.4781.4831.4881.4
มีเบรก371.4421.4471.4521.4571.4621.4671.4721.4771.4821.4871.4921.4
N81131181231281331381431481531581631
P66116166216266316366416466516566616
R813181318131813181318131
U122334455667
m688101012121414161618
น้ำหนัก (กก.)1.41.61.822.22.42.62.833.23.43.6

(หมายเหตุ) มีเบรกน้ำหนักจะเพิ่มขึ้น 0.3 กก.
