RCS2W-RA4C/RA4D/RA4R

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

(หมายเหตุ) โปรดระวัง เนื่องจากมีการเปลี่ยนแปลงรูปร่างของเบลโลว์ในภาพด้านบนบางส่วน

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

สเปคของแอคชูเอเตอร์

Lead กับ น้ำหนักขนย้าย

รูปแบบ	เอาท์พุทมอเตอร์ (วัตต์)	ระยะ Lead (มม.)	น้ำหนักขนย้ายสูงสุด		พิกัดแรงผลัก (N)	สโตรค (มม.)
รูปแบบ	เอาท์พุทมอเตอร์ (วัตต์)	ระยะ Lead (มม.)	แนวนอน (กก.)	แนวตั้ง (กก.)	พิกัดแรงผลัก (N)	สโตรค (มม.)
RCS2W-①-②-20-12-③-T2-④-⑤	20	12	3.0	1.0	18.9	50-300 (ทุกๆ 50 มม.)
RCS2W-①-②-20-6-③-T2-④-⑤		6	6.0	2.0	37.7
RCS2W-①-②-20-3-③-T2-④-⑤		3	12.0	4.0	75.4
RCS2W-①-②-30-12-③-T2-④-⑤	30	12	4.0	1.5	28.3
RCS2W-①-②-30-6-③-T2-④-⑤		6	9.0	3.0	56.6
RCS2W-①-②-30-3-③-T2-④-⑤		3	18.0	6.5	113.1

คำอธิบายสัญลักษณ์ 1 ประเภท 2 ประเภทตัวเข้ารหัส 3 สโตรก 4 ความยาวสายเคเบิล 5 ตัวเลือกเสริม

สโตรคและความเร็วสูงสุด

สโตรค Lead	50-300 (ทุกๆ 50 มม.)
12	600
6	300
3	150

(หน่วยเป็น มม./วินาที)

สเปคแบบเพิ่มค่า

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรู φ10 มม. แบบรีด (rolled) C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.02 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.1 มม.
เส้นผ่านศก. ของก้าน (Rod)	φ20 มม.
ความแม่นยำในการหมุนของก้าน (Rod)	±1.0 องศา
โครงสร้างการป้องกัน	IP54
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกนที่ เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม															จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
MSCON-C	6	AC 100V/200V เฟสเดี่ยว	－	－	－	●	●	－	●	●	－	－	●	●	－	－	－	256
SCON-CAL/CGAL	1		●	－	－	●	●	－	●	●	●	－	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SCON-CB/CGB	1		●	●	－	●	●	●	●	●	●	●	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SCON-LC/LCG	1		－	－	●	●	●	－	●	●	●	－	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SSEL-CS	2		●	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-P/Q	6	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-RA/SA	8	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	●	●	－	－	－	55000 (แตกต่างกันไปตามแต่ละรุ่น)

(หมายเหตุ) ดูหน้า 7-17 สำหรับตัวย่อเครือข่าย เช่น DV และ CC

มาตรฐานต่างประเทศ

(หมายเหตุ) CE มีในบางรุ่น

ข้อควรระวังในการเลือก

(1) น้ำหนักขนย้ายคือค่าเมื่อทำงานที่ความเร็วเร่งเท่ากับ 0.3G (Lead 3 เท่ากับ 0.2G)
ค่าข้างต้นคือค่าจำกัดของความเร่ง
(2) มาตรฐานของ Duty ที่ใช้จะเปลี่ยนไปตามเงื่อนไขการทำงาน (น้ำหนักเคลื่อนที่, ความเร็วเร่ง-ลด เป็นต้น) รายละเอียดโปรดดูที่หน้า 1-288
(3) น้ำหนักขนย้ายแนวนอน คือ ค่าในกรณีที่ใช้ไกด์ภายนอกร่วมด้วยและไม่มีแรงภายนอกจากทิศทางอื่นมากระทำกับก้าน (Rod) นอกจากทิศทางการเคลื่อนที่
(4) ขั้วต่อข้อต่อสายเคเบิลไม่กันหยดน้ำโปรดติดตั้งในที่ที่ไม่โดนน้ำ
(5) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง โปรดตรวจสอบรายละเอียดได้ที่หน้า 1-199

กลับหน้าบนสุด

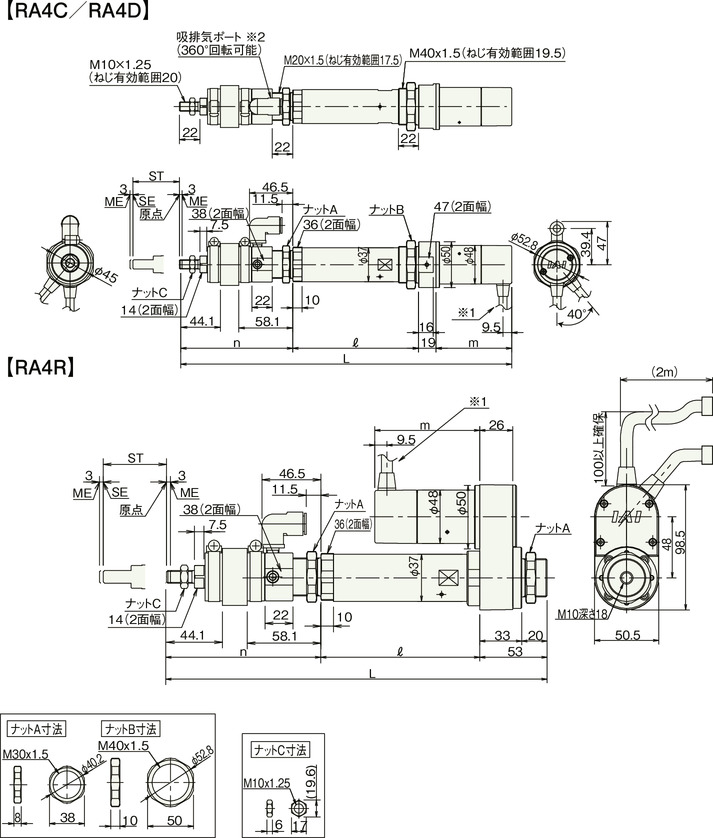

ภาพร่างแสดงขนาด

ST： สโตรค

ME： จุดสิ้นสุดเมคานิคัล

SE： จุดสิ้นสุดสโตรค

*1 เชื่อมต่อมอเตอร์เคเบิ้ลและเคเบิ้ลเข้ารหัส รายละเอียดของสายเคเบิลโปรดดูที่หน้า 1-105

*2 พอร์ตไอดีและไอเสีย คือ ท่อสำหรับปล่อยอากาศภายในเครื่องเป่าลม กรุณาใส่ทูปที่มีเส้นผ่านศูนย์กลางภายนอก φ10 มม. และลากยาวให้ถึงจุดที่ไม่โดนน้ำ

(หมายเหตุ) เมื่อกลับจากจุดเริ่มต้น กรุณาระวังไม่ให้รบกวนวัตถุโดยรอบ เนื่องจากตัวสไลด์จะเคลื่อนไปจนถึง ME

(ข้อควรระวัง) อย่าให้มีแรงภายนอกมากระทำกับตัวก้าน (Rod) นอกเหนือไปจากในทิศทางเคลื่อนที่ของก้าน (Rod) หากมีแรงมากระทำกับก้าน (Rod) ในทิศทางทำมุมฉากหรือในทิศทางหมุน ตัวหยุดหมุนอาจเกิดความเสียหายได้

หมายเหตุ) ไม่มีข้อมูล CAD 3 มิติ สำหรับประเภท RA4D

RCS2W-RA4C/RA4D/RA4R (ไม่มีเบรก)

สโตรค			50	100	150	200	250	300
L	RA4C	20W	358.4	418.4	478.4	538.4	599.4	660.4
	RA4C	30W	373.4	433.4	493.4	553.4	614.4	675.4
	RA4D	20W	336.4	396.4	456.4	516.4	577.4	638.4
	RA4D	30W	351.4	411.4	471.4	531.4	592.4	653.4
	RA4R	20W	299.9	359.9	419.9	479.9	540.9	601.9
	RA4R	30W	299.9	359.9	419.9	479.9	540.9	601.9
ℓ	RA4C	20W	137	187	237	287	337	387
	RA4C	30W	137	187	237	287	337	387
	RA4D	20W	137	187	237	287	337	387
	RA4D	30W	137	187	237	287	337	387
	RA4R	20W	125	175	225	275	325	375
	RA4R	30W	125	175	225	275	325	375
m	RA4C	20W	80.5
	RA4C	30W	95.5
	RA4D	20W	58.5
	RA4D	30W	73.5
	RA4R	20W	80.5
	RA4R	30W	95.5
n	RA4C	20W	121.9	131.9	141.9	151.9	162.9	173.9
	RA4C	30W	121.9	131.9	141.9	151.9	162.9	173.9
	RA4D	20W	121.9	131.9	141.9	151.9	162.9	173.9
	RA4D	30W	121.9	131.9	141.9	151.9	162.9	173.9
	RA4R	20W	121.9	131.9	141.9	151.9	162.9	173.9
	RA4R	30W	121.9	131.9	141.9	151.9	162.9	173.9
น้ำหนัก (กก.)	RA4C	20W/30W	1.4	1.5	1.7	1.8	2.0	2.1
	RA4D	20W/30W	1.3	1.5	1.6	1.8	1.9	2.1
	RA4R	20W/30W	1.5	1.7	1.8	2	2.1	2.3

RCS2W-RA4C/RA4D/RA4R (มีเบรก)

สโตรค			50	100	150	200	250	300
L	RA4C	20W	401.4	461.4	521.4	581.4	642.4	703.4
	RA4C	30W	416.4	476.4	536.4	596.4	657.4	718.4
	RA4D	20W	ไม่มีแบบมีเบรก
	RA4D	30W	ไม่มีแบบมีเบรก
	RA4R	20W	299.9	359.9	419.9	479.9	540.9	601.9
	RA4R	30W	299.9	359.9	419.9	479.9	540.9	601.9
ℓ	RA4C	20W	137	187	237	287	337	387
	RA4C	30W	137	187	237	287	337	387
	RA4D	20W	ไม่มีแบบมีเบรก
	RA4D	30W	ไม่มีแบบมีเบรก
	RA4R	20W	125	175	225	275	325	375
	RA4R	30W	125	175	225	275	325	375
m	RA4C	20W	123.5
	RA4C	30W	138.5
	RA4D	20W	ไม่มีแบบมีเบรก
	RA4D	30W	ไม่มีแบบมีเบรก
	RA4R	20W	123.5
	RA4R	30W	138.5
n	RA4C	20W	121.9	131.9	141.9	151.9	162.9	173.9
	RA4C	30W	121.9	131.9	141.9	151.9	162.9	173.9
	RA4D	20W	ไม่มีแบบมีเบรก
	RA4D	30W	ไม่มีแบบมีเบรก
	RA4R	20W	121.9	131.9	141.9	151.9	162.9	173.9
	RA4R	30W	121.9	131.9	141.9	151.9	162.9	173.9
น้ำหนัก (กก.)	RA4C	20W/30W	1.6	1.7	1.9	2.0	2.2	2.3
	RA4D	20W/30W	－
	RA4R	20W/30W	1.7	1.9	2	2.2	2.3	2.5
