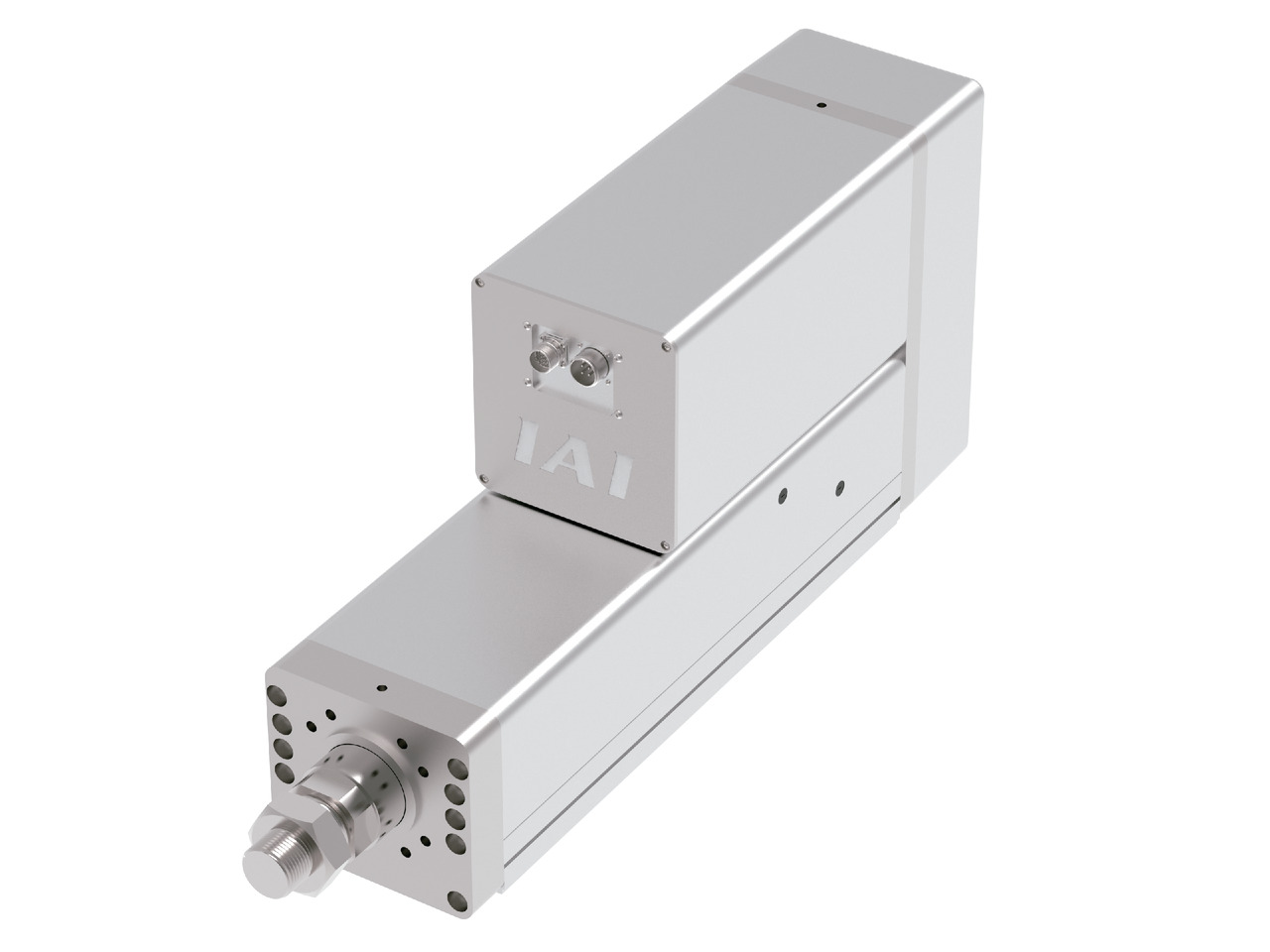

คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | ||
|---|---|---|---|
| Lead | ระยะ Lead (มม.) | 10 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 1000 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 400 | |
| พิกัดความเร็วเร่ง-ลด (G) | 0.2 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.2 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 600 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 400 | |
| พิกัดความเร็วเร่ง-ลด (G) | 0.2 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.2 | ||
| แรงผลัก | พิกัดแรงผลัก (N) | 10361 | |
| แรงกดย้ำสูงสุด (นิวตัน) | 20000 | ||
| ความเร็วสูงสุดในการกด (มม./วินาที) | 10 | ||
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | |
| แรง Hold ของเบรก (kgf) | 400 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 100 | |
| สโตรคสูงสุด (มม.) | 500 | ||
| ระยะ Pitch ของสโตรค (มม.) | 100 | ||
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู φ40 มม. เจีย C7 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.01มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | ไม่เกิน 0.1 มม. |
| ลิเนียร์ไกด์ | ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด |
| ก้าน (Rod) | φ80 มม. วัสดุ : สแตนเลส |
| ความแม่นยำในการหมุนของก้าน (Rod) | 0 องศา |
| โหลดส่วนปลายก้าน (Rod) ที่ยอมรับได้ / แรงบิดที่ยอมรับได้ | อ้างอิงหน้า 1-446 |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน Max85% RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | IP30 |
| ทนการสั่นสะเทือน - ทนการกระแทก | ไม่เกิน 4.9m/s2 100Hz |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | เซอร์โวมอเตอร์ AC |
| ชนิดเอนโค้ดเดอร์ | ไร้แบตเตอรี่แบบสัมบูรณ์ |
| จำนวนพัลส์เอนโค้ดเดอร์ | 16384 พัลส์ / รอบ |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| สโตรค (มม.) ระยะ Lead (มม.) | 100 - 500 (ทุกๆ 100 มม.) |
|---|---|
| 10 | 400 |

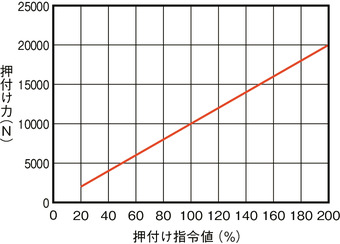

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า
(ข้อควรระวัง) แรงกดเป็นเพียงค่ามาตรฐานทั่วไป ตัวเลขจริงอาจเกิดการคลาดเคลื่อนได้เล็กน้อย หากค่าคำสั่งการกดต่ำแรงกดที่ได้อาจแตกต่างกันออกไป ดังนั้นโปรดใช้งานที่ 20% ขึ้นไป

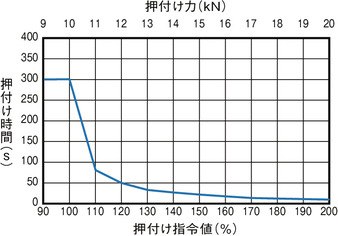

| ค่าคำสั่งการกด (%) | ระยะเวลากดสูงสุด (วินาที) |
|---|---|
| ไม่เกิน 90 | สามารถกดได้ต่อเนื่อง |
| 91～100 | 300 |
| 110 | 80 |
| 120 | 50 |
| 130 | 36 |
| 140 | 28 |
| 150 | 22 |
| 160 | 18 |
| 170 | 15 |
| 180 | 13 |
| 190 | 11 |
| 200 | 10 |
โหลดเรเดียลสูงสุดที่ยอมรับได้ / โมเม้นต์ที่ยอมรับได้
| สโตรค (มม.) | 100 | 200 | 300 | 400 | 500 |
|---|---|---|---|---|---|
| โหลดเรเดียล สูงสุดที่ยอมรับได้ (N) | 540 | ||||
| โมเม้นต์ที่ยอมรับได้ (Nm) | 230 | 220 | 210 | 200 | 190 |

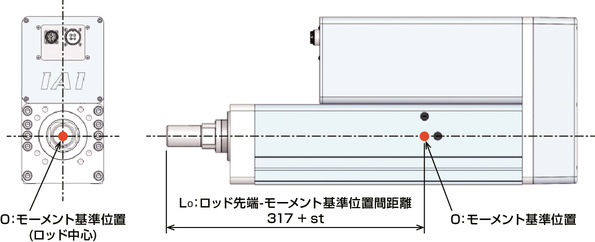

(ข้อควรระวัง) เมื่อต้องการตรวจเช็คว่าโมเม้นต์ที่กระทำ อยู่ในขอบเขตโมเม้นต์ที่ยอมรับได้หรือไม่ โปรดคำนวณโดยดูวิธีที่ระบุในหน้า 1-446

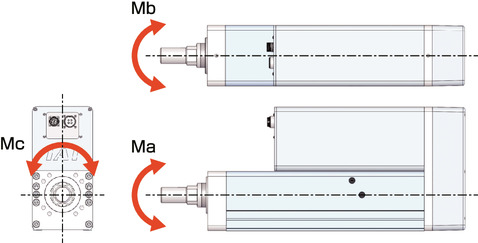

ทิศทางโมเม้นต์ของรุ่นมีก้าน (Rod)
คอนโทรลเลอร์ที่ใช้ได้
แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน
| ชื่อ | รูปลักษณ์ภายนอก | จำนวนแกนที่ เชื่อมต่อได้สูงสุด | แรงดันไฟจ่ายเข้าเครื่อง | รูปแบบการควบคุม | จำนวนจุดที่กำหนดตำแหน่งสูงสุด | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ชุดกำหนดตำแหน่ง | แถวพัลส์ | โปรแกรม | เน็ตเวิร์ค *เลือก | |||||||||||||||
| DV | CC | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
| SCON-CGB |  | 1 | สามเฟส AC200V | ● | － | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (สเปคเน็ตเวิร์คคือ 768) |
(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) กรณีใช้งานกด ระยะเวลาใช้งานแบบต่อเนื่องจะกำหนดด้วยแรงกดที่ตั้งค่าไว้ และมาตรฐานทั่วไปของ Duty ก็จะเปลี่ยนไปตามเงื่อนไขการทำงาน (น้ำหนักขนย้าย, ความเร็ว) รายละเอียดโปรดอ้างอิงที่หน้า 1-444 (2) สำหรับการใช้งานแบบกด โปรดดูที่ "ภาพแสดงความสัมพันธ์ระหว่างแรงกดกับค่าจำกัดกระแสไฟฟ้า" (3) โปรดสร้างแท่นรองรับ (Support) เมื่อติดตั้งด้านหน้าในแนวนอน รายละเอียดโปรดดูที่หน้า 1-382 เรื่อง "ข้อควรระวังในการติดตั้ง" (4) สามารถรับโหลดได้ที่ส่วนปลายของก้าน (Rod) รายละเอียดโปรดดูที่หน้า 1-446 (5) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-379 |

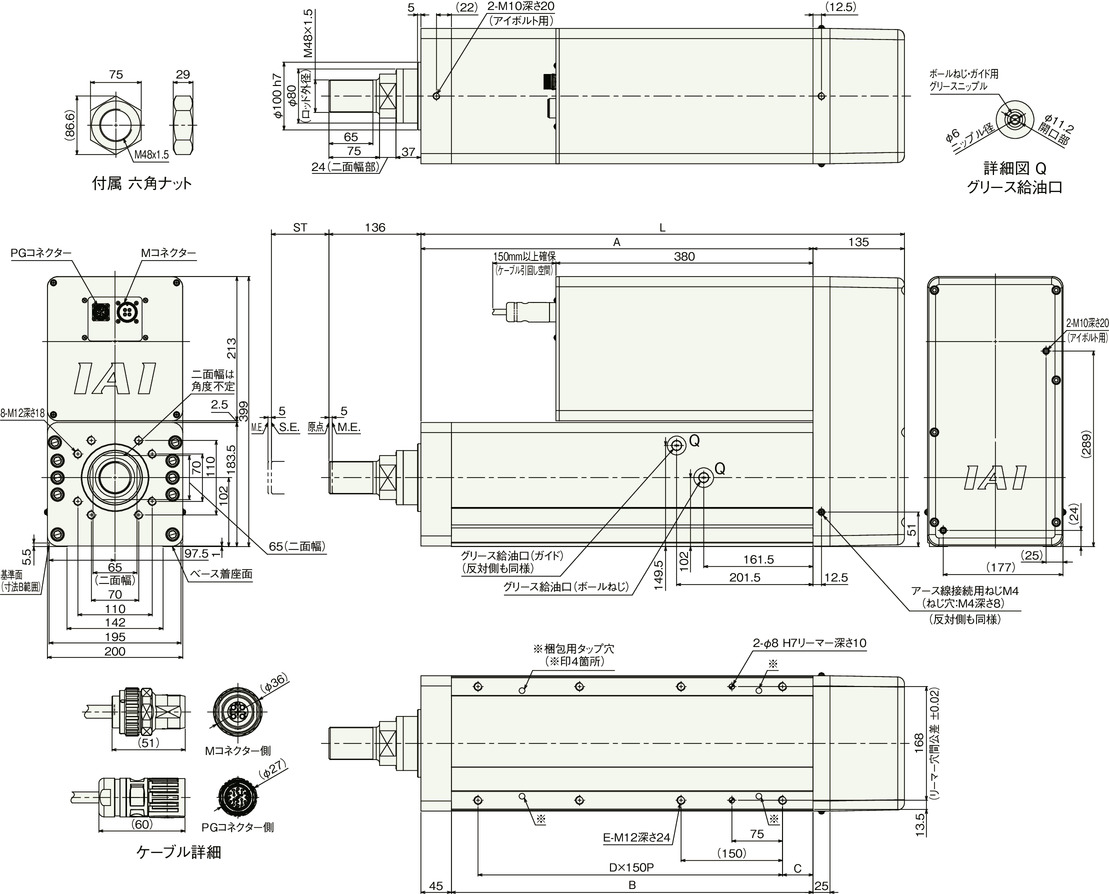

ภาพร่างแสดงขนาด
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
(ข้อควรระวัง) เชื่อมต่อมอเตอร์ - สายเคเบิลเอนโค้ดเดอร์ที่ PG Connector และ M Connector รายละเอียดของสายเคเบิล โปรดดูที่หน้า 1-295
(ข้อควรระวัง) ขณะกลับตำแหน่งเริ่มต้น ก้าน (Rod) จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับวัตถุโดยรอบ
(ข้อควรระวัง) ทิศทางของ Width across flats แตกต่างกันออกไปตามแต่ผลิตภัณฑ์
ขนาดแยกตามสโตรค
| สโตรค | 100 | 200 | 300 | 400 | 500 |
|---|---|---|---|---|---|
| L | 614.5 | 714.5 | 814.5 | 914.5 | 1014.5 |
| A | 479.5 | 579.5 | 679.5 | 779.5 | 879.5 |
| B | 434.5 | 534.5 | 634.5 | 734.5 | 834.5 |
| C | 70 | 45 | 100 | 70 | 120 |
| D | 2 | 3 | 3 | 4 | 4 |
| E | 6 | 8 | 8 | 10 | 10 |
น้ำหนักแยกตามสโตรค
| สโตรค | 100 | 200 | 300 | 400 | 500 | |
|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 93.3 | 99.6 | 105.8 | 112.1 | 118.4 |
| มีเบรก | 96.3 | 102.6 | 108.8 | 115.1 | 121.4 | |

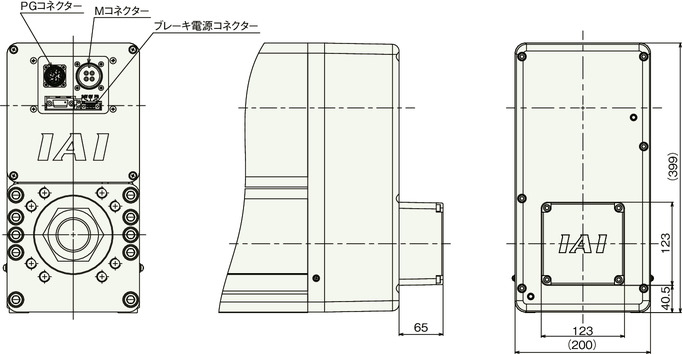

ส่วนของเบรค

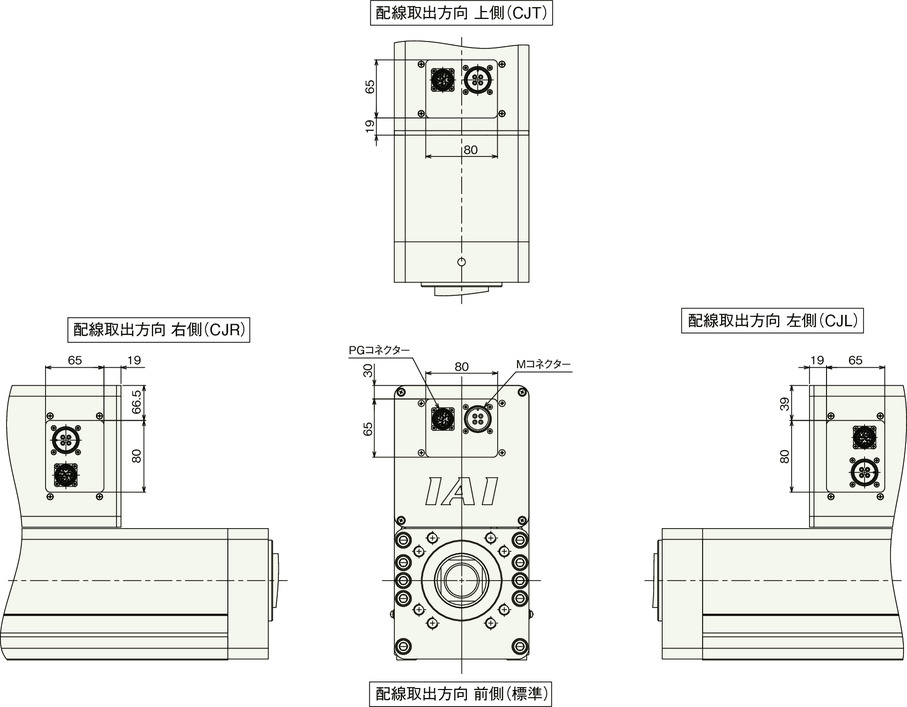

ทิศทางที่นำสายไฟออก
