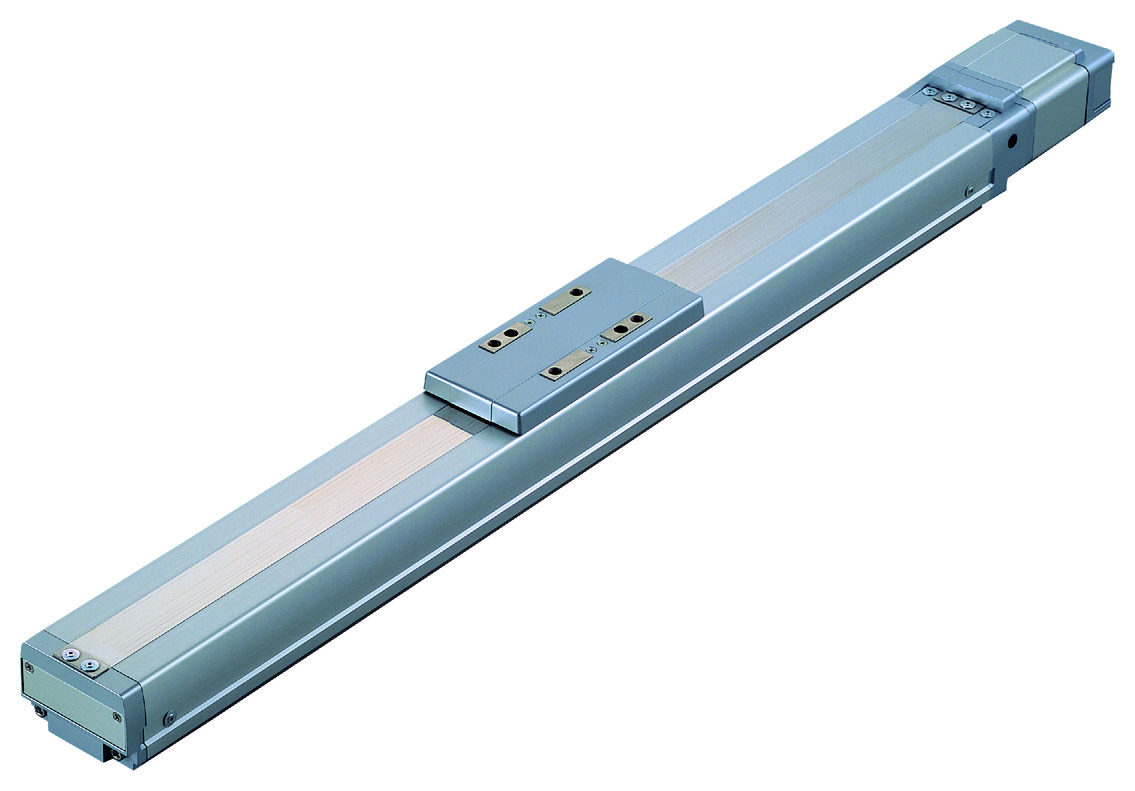

RCS3-SS8C
RCS3P-SS8C

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
มอเตอร์		เอาท์พุท (วัตต์)	100				150
Lead		Ball screw lead (มม.)	30	20	10	5	30	20	10
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	8	20	40	80	12	30	60
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	1800	1200	600	300	1800	1200	600
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3	0.3	0.2	0.3	0.3	0.3
		ความเร็วเร่ง-ลดสูงสุด (G)	1	0.7	0.5	0.3	1	0.7	0.5
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	2	4	8	16	3	6	12
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	1800	1200	600	300	1800	1200	600
		พิกัดความเร็วเร่ง-ลด (G)	0.2	0.2	0.2	0.2	0.2	0.2	0.2
		ความเร็วเร่ง-ลดสูงสุด (G)	0.7	0.7	0.5	0.3	0.7	0.7	0.5
แรงผลัก		พิกัดแรงผลัก (N)	56.6	84.9	169.8	339.7	85.1	127.6	255.3
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
เบรก		แรง Hold ของเบรก (kgf)	2	4	8	16	3	6	12
สโตรค		สโตรคต่ำสุด (มม.)	50	50	50	50	50	50	50
		สโตรคสูงสุด (มม.)	1000	1000	1000	1000	1000	1000	1000
		ระยะ Pitch ของสโตรค (มม.)	50	50	50	50	50	50	50

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลกรู φ16 มม. แบบรีด C10 [เทียบเท่า C5]
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.02 มม. [±0.01 มม.]
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.1 มม. [ไม่เกิน 0.05 มม.]
ฐาน	วัสดุ : เหล็ก ชุบนิกเกิลด้วยไฟฟ้า
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต	Ma：198N･m
	Mb：198N･m
	Mc：416N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 2)	Ma：43N･m
	Mb：43N･m
	Mc：90N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	IP20
ทนการสั่นสะเทือน - ทนการกระแทก	4.9m/s²
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	เซอร์โวมอเตอร์ AC
ชนิดเอนโค้ดเดอร์	แบบเพิ่มค่า / แบบสัมบูรณ์ / แบบสัมบูรณ์ไร้แบตเตอรี่
จำนวนพัลส์เอนโค้ดเดอร์	16384 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 2) กรณีที่อายุการใช้งานพิกัดตามมาตรฐานที่ 10,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง

　โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้จากหน้า 1-180

(ข้อควรระวัง) ที่ระบุใน [ ] คือสเปคของซีรี่ส์ RCS3P อื่นๆ ใช้ร่วมกับ RCS3, RCS3P

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางน้ำหนักขนย้ายแยกตามความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

ทิศทางติดตั้ง		แนวนอน					แนวตั้ง
มอเตอร์ (วัตต์)	ระยะ Lead (มม.)	ความเร็วเร่ง (G)
มอเตอร์ (วัตต์)	ระยะ Lead (มม.)	0.2	0.3	0.5	0.7	1.0	0.2	0.3	0.5	0.7	1.0
100	30	8	8	6	4	1	2	2	1.5	1
	20	20	20	10	5		4	4	2	1.5
	10	40	40	20			8	8	4
	5	80	65				16	12
150	30	12	12	10	6	2	3	3	2	1.5
	20	30	30	15	7.5		6	6	3	2
	10	60	60	30			12	12	6

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

สโตรค Lead	50 - 600 (ทุกๆ 50 มม.)	650	700	750	800	850	900	950	1000
30	1800	1660	1460	1295	1155	1035	935	850	775
20	1200	1105	970	860	770	690	625	565	515
10	600	550	485	430	385	345	310	280	255
5	300	275	240	215	190	170	150	140	125

น้ำหนักขนย้ายและความเร็วเร่งลดตอน Off-board tuning

	จำนวนวัตต์ ของมอเตอร์	Lead	น้ำหนักขนย้ายแยกตามความเร็วเร่งลด (กก.)																				ความเร็วสูงสุด (มม./วินาที)
	จำนวนวัตต์ ของมอเตอร์	Lead	0.1G	0.2G	0.3G	0.4G	0.5G	0.6G	0.7G	0.8G	0.9G	1.0G	1.1G	1.2G	1.3G	1.4G	1.5G	1.6G	1.7G	1.8G	1.9G	2.0G	มาตรฐาน	หลัง tuning
แนวนอน	100	30	12	10	8	7	6	5	4	3	2	1	0.8	0.7	0.6	0.55	0.5	0.45	0.4	0.35	0.3	0.25	1800	2000
		20	30	24	20	14	10	7	5	4.2	3.5	3	2.55	2.15	1.9	1.7	1.5						1200	1330
		10	60	48	40	28	20	13	8														600	600
		5	120	80	65																		300	300
	150	30	18	14	12	11	10	8	6	4.5	3	2	1.7	1.5	1.3	1.15	1	0.9	0.8	0.7	0.6	0.5	1800	2000
		20	45	36	30	21	15	11	7.5	6	4.8	4	3.6	3.2	2.9	2.7	2.5	2.3	2.1	1.9	1.7	1.5	1200	1330
		10	90	72	60	42	30	20	15	10	5	2											600	600
แนวตั้ง	100	30	2	2	2	1.75	1.5	1.2	1	0.75	0.6	0.5	0.4	0.3	0.2	0.15	0.1						1800	2000
		20	4	4	4	3	2	1.75	1.5	1.25	1	0.75	0.55	0.4	0.35	0.3	0.25						1200	1330
		10	8	8	8	5.5	4	3	2.5														600	600
		5	16	16	12																		300	300
	150	30	3	3	3	2.5	2	1.75	1.5	1.25	1.05	0.9	0.75	0.6	0.5	0.4	0.35	0.3	0.25	0.2	0.15	0.1	1800	2000
		20	6	6	6	4	3	2.4	2	1.65	1.4	1.2	1	0.85	0.75	0.65	0.55	0.45	0.4	0.35	0.3	0.25	1200	1330
		10	12	12	12	8.5	6	4	3	2.3	1.8	1.5											600	600

น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกนที่ เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม															จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
MSCON-C	6	เทียบเท่า AC 100V/200V	－	－	－	●	●	－	●	●	－	－	●	●	－	－	－	256
RCON	16	DC24V เฟสเดี่ยว AC200V สามเฟส AC200V	－	－	－	●	●	●	●	－	－	－	●	●	●	－	－	128
RSEL	8	DC24V เฟสเดี่ยว AC200V สามเฟส AC200V	－	－	●	●	●	●	●	－	－	－	●	●	●	－	－	36000
SCON-CAL/CGAL	1	เทียบเท่า AC 100V/200V	●	－	－	●	●	－	●	●	●	－	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SCON-CB/CGB	1		●	●	－	●	●	●	●	●	●	●	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SSEL-CS	2		●	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-P/Q	6	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-RA/SA	8	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	●	●	－	－	－	55000 (แตกต่างกันไปตามแต่ละรุ่น)

(ข้อควรระวัง) สำหรับสัญลักษณ์เรียกชื่อย่อของเน็ตเวิร์ค เช่น DV, CC โปรดดูเพิ่มเติมที่หน้า 7-17

(ข้อควรระวัง) แอคชูเอเตอร์แบบสัมบูรณ์ไม่สามารถเชื่อมต่อ RCON-SC ได้

มาตรฐานต่างประเทศ

(หมายเหตุ) CE มีในบางรุ่น

ข้อควรระวังในการเลือก

(1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุน (ที่สูง) อาจทำให้บอลสกรูเสียหาย โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก "สโตรคและความเร็วสูงสุด"
(2) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(3) มาตรฐานของ Duty ที่ใช้งานได้เปลี่ยนแปลงไปตามเงื่อนไขการทำงาน (น้ำหนักเคลื่อนย้าย, ความเร็วเร่งลด เป็นต้น) รายละเอียดโปรดดูที่หน้า 1-288
(4) สเปคความแม่นยำสูง (RCS3P) จะไม่สามารถเลือกใช้แบบสัมบูรณ์ไร้แบตเตอรี่ได้
(5) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-199
(6) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 450 มม. ระยะโหลดที่ยื่นออกมา โปรดตรวจสอบภาพดรอว์อิ้งได้ที่หน้า 1-16

กลับหน้าบนสุด

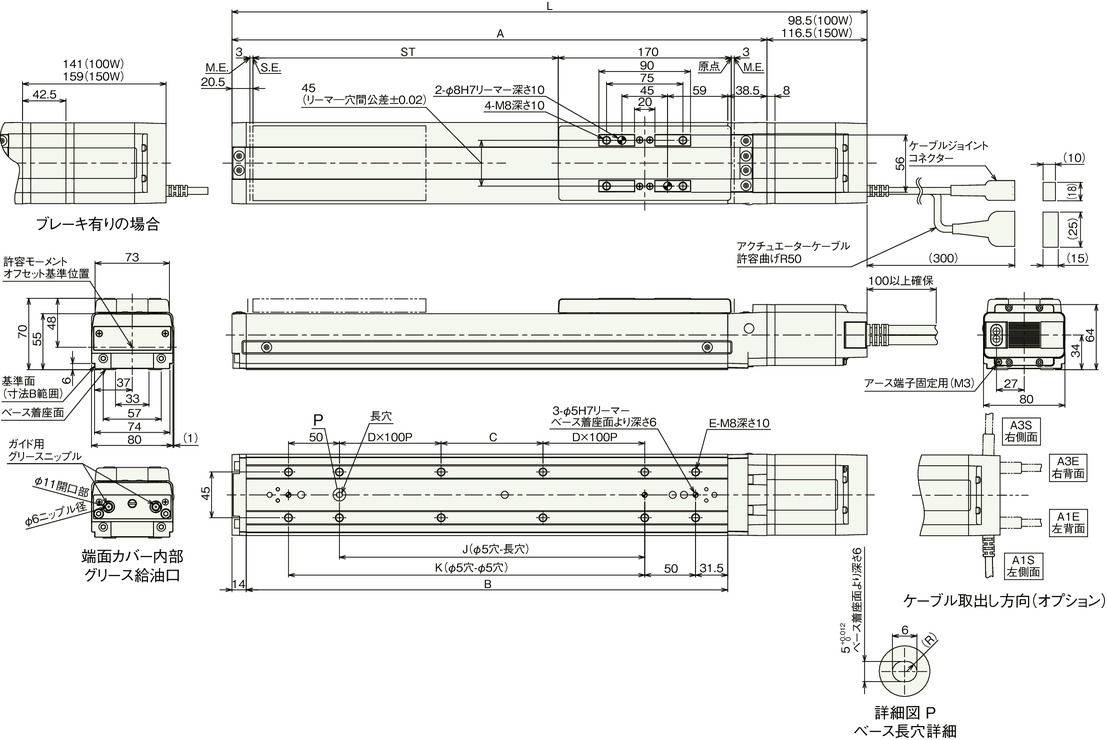

ภาพร่างแสดงขนาด

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

(หมายเหตุ) ต่อมอเตอร์และเสียบสายเคเบิลของเอนโค้ดเดอร์เข้ากับคอนเน็คเตอร์เชื่อมต่อสายเคเบิล รายละเอียดของสายเคเบิลโปรดดูที่หน้า 1-105

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับสิ่งของโดยรอบบริเวณนั้น

(หมายเหตุ) รูปภาพแสดงทิศทางออกของสายเคเบิล (อ็อปชั่น) เป็นภาพที่มองจากด้านบน

ขนาดแยกตามสโตรค

สโตรค			50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
L	100 วัตต์	ไม่มีเบรก	374	424	474	524	574	624	674	724	774	824	874	924	974	1024	1074	1124	1174	1224	1274	1324
	100 วัตต์	มีเบรก	416.5	466.5	516.5	566.5	616.5	666.5	716.5	766.5	816.5	866.5	916.5	966.5	1016.5	1066.5	1116.5	1166.5	1216.5	1266.5	1316.5	1366.5
	150 วัตต์	ไม่มีเบรก	392	442	492	542	592	642	692	742	792	842	892	942	992	1042	1092	1142	1192	1242	1292	1342
	150 วัตต์	มีเบรก	434.5	484.5	534.5	584.5	634.5	684.5	734.5	784.5	834.5	884.5	934.5	984.5	1034.5	1084.5	1134.5	1184.5	1234.5	1284.5	1334.5	1384.5
A			275.5	325.5	375.5	425.5	475.5	525.5	575.5	625.5	675.5	725.5	775.5	825.5	875.5	925.5	975.5	1025.5	1075.5	1125.5	1175.5	1225.5
B			223	273	323	373	423	473	523	573	623	673	723	773	823	873	923	973	1023	1073	1123	1173
C			50	100	150	0	50	100	150	0	50	100	150	0	50	100	150	0	50	100	150	0
D			0	0	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5
E			8	8	8	10	12	12	12	14	16	16	16	18	20	20	20	22	24	24	24	26
J			50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
K			100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050

น้ำหนักแยกตามสโตรค

สโตรค		50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000
น้ำหนัก (กก.)	ไม่มีเบรก (100 วัตต์)	5.1	5.6	6.2	6.7	7.3	7.8	8.4	8.9	9.5	10.0	10.6	11.1	11.7	12.2	12.8	13.3	13.9	14.4	15.0	15.5
	ไม่มีเบรก (150 วัตต์)	5.1	5.7	6.2	6.8	7.3	7.9	8.4	9.0	9.5	10.1	10.6	11.2	11.7	12.3	12.8	13.4	13.9	14.5	15.0	15.6
	มีเบรก (100 วัตต์)	5.5	6.0	6.6	7.1	7.7	8.2	8.8	9.3	9.9	10.4	11.0	11.5	12.1	12.6	13.2	13.7	14.3	14.8	15.4	15.9
	มีเบรก (150 วัตต์)	5.6	6.1	6.7	7.2	7.8	8.3	8.9	9.4	10.0	10.5	11.1	11.6	12.2	12.7	13.3	13.8	14.4	14.9	15.5	16.0
