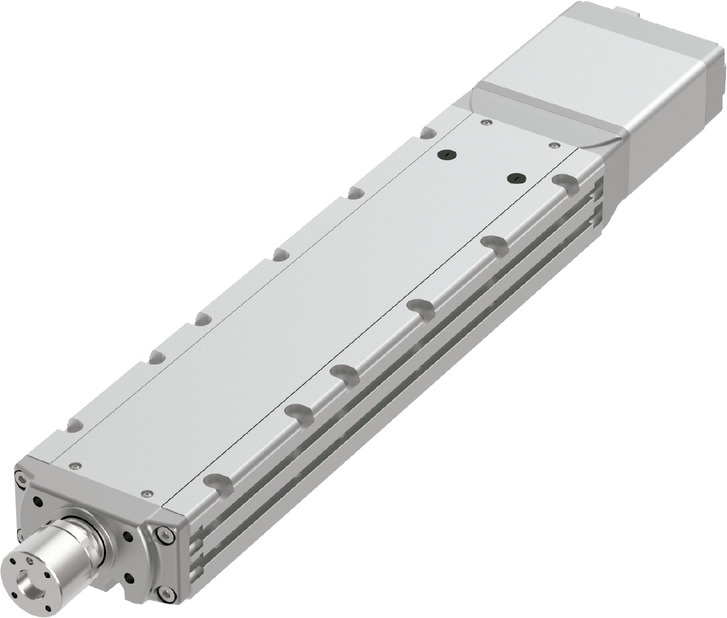

คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | |||||
|---|---|---|---|---|---|---|
| Lead | Ball screw lead (มม.) | 24 | 16 | 8 | 4 | |
| แนวนอน | น้ำหนักขนย้าย (ข้อควรระวัง 2) | น้ำหนักโหลดสูงสุด (กก.) | 25 | 50 | 65 | 85 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 1200 | 800 | 480 | 240 | |
| พิกัดความเร็วเร่ง-ลด (G) | 0.3 | 0.3 | 0.3 | 0.3 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 1.2 | 1.2 | 1 | 0.7 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 3 | 8 | 20 | 30 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 1200 | 800 | 480 | 240 | |
| พิกัดความเร็วเร่ง-ลด (G) | 0.5 | 0.3 | 1 | 0.7 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 1.2 | 1.2 | 1 | 0.7 | ||
| แรงผลัก | พิกัดแรงผลัก (N) | 142 | 214 | 427 | 855 | |
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | ||||
| แรง Hold ของเบรก (kgf) | 3 | 8 | 20 | 30 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 50 | 50 | 50 | 50 | |
| สโตรคสูงสุด (มม.) | 600 | 600 | 600 | 600 | ||
| ระยะ Pitch ของสโตรค (มม.) | 50 | 50 | 50 | 50 | ||
(ข้อควรระวัง 2) คือกรณีที่รับโหลดเรเดียลด้วยไกด์ติดตั้งจากภายนอก
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู φ12 มม. แบบรีด (Rolled) C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.01 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | ไม่เกิน 0.1 มม. |
| ลิเนียร์ไกด์ | ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด |
| ก้าน (Rod) | φ40 มม. วัสดุ : สแตนเลส |
| ความแม่นยำในการหมุนของก้าน (Rod) | 0 องศา |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน Max85% RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | IP30 |
| ทนการสั่นสะเทือน - ทนการกระแทก | ไม่เกิน 4.9m/s2 100Hz |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | เซอร์โวมอเตอร์ AC |
| ชนิดเอนโค้ดเดอร์ | ไร้แบตเตอรี่แบบสัมบูรณ์ |
| จำนวนพัลส์เอนโค้ดเดอร์ | 16384 พัลส์ / รอบ |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง
น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ระยะ Lead (มม.) | ความเร็วเร่ง (G) | |||||||||
| 0.3 | 0.5 | 0.7 | 1.0 | 1.2 | 0.3 | 0.5 | 0.7 | 1.0 | 1.2 | |
| 24 | 25 | 15 | 10 | 6 | 4 | 3 | 3 | 2 | 2 | 2 |
| 16 | 50 | 30 | 25 | 20 | 15 | 8 | 6 | 6 | 6 | 5 |
| 8 | 65 | 50 | 40 | 40 | 20 | 20 | 20 | 20 | ||
| 4 | 85 | 70 | 60 | 30 | 30 | 30 | ||||
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| สโตรค Lead | 50 - 500 (ทุกๆ 50 มม.) | 550 (มม.) | 600 (มม.) |
|---|---|---|---|
| 24 | 1200 | ||
| 16 | 800 | ||
| 8 | 480 | 450 | 390 |
| 4 | 240 | 220 | 190 |

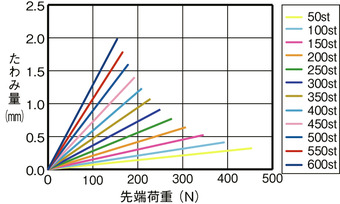

ปริมาณการแอ่นตัวของก้าน (Rod) (ค่าอ้างอิง)
น้ำหนักโหลดที่ยอมรับได้ที่ปลายก้าน (Rod)

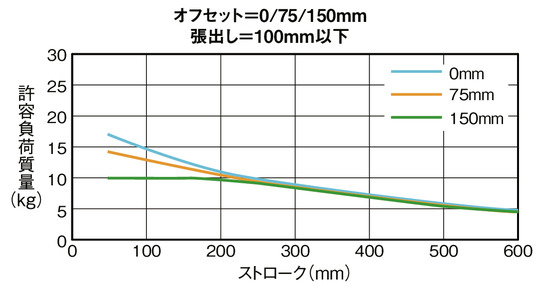

แนวนอน
เงื่อนไขการคำนวณน้ำหนักโหลดที่ยอมรับได้
พิจารณาโมเม้นต์จากการเร่งลดความเร็ว
ได้น้ำหนักโหลดสำหรับอายุการใช้งานไกด์ที่ 5,000 กม.
(ความเร็วเร่ง 1.0G, ความเร็ว 500 มม. / วินาที)

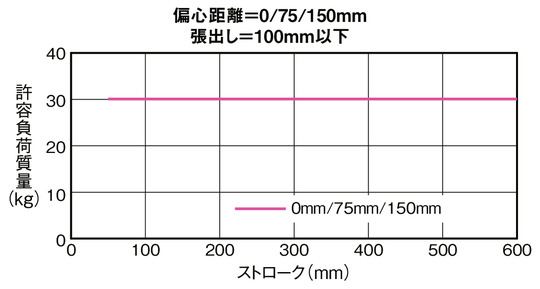

แนวตั้ง
เงื่อนไขการคำนวณน้ำหนักโหลดที่ยอมรับได้
พิจารณาโมเม้นต์จากการเร่งลดความเร็ว
ได้น้ำหนักโหลดสำหรับอายุการใช้งานไกด์ที่ 5,000 กม.
(ความเร็วเร่ง 0.5G, ความเร็ว 500 มม. / วินาที)
คอนโทรลเลอร์ที่ใช้ได้
แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน
| ชื่อ | รูปลักษณ์ภายนอก | จำนวนแกนที่ เชื่อมต่อได้สูงสุด | แรงดันไฟจ่ายเข้าเครื่อง | รูปแบบการควบคุม | จำนวนจุดที่กำหนดตำแหน่งสูงสุด | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ชุดกำหนดตำแหน่ง | แถวพัลส์ | โปรแกรม | เน็ตเวิร์ค *เลือก | |||||||||||||||
| DV | CC | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
| MSCON-C |  | 6 | เทียบเท่า AC 100V/200V | － | － | － | ● | ● | ● | ● | － | － | ● | ● | － | － | － | 256 |
| SCON-CAL/CGAL |  | 1 | ● | － | － | ● | ● | ● | ● | ● | － | ● | ● | ● | － | － | 512 (สเปคเน็ตเวิร์คคือ 768) | |
| SCON-CB/CGB |  | 1 | ● | ● | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (สเปคเน็ตเวิร์คคือ 768) | |
| SCON-LC/LCG |  | 1 | － | － | ● | ● | ● | ● | ● | ● | － | ● | ● | ● | － | － | 512 (สเปคเน็ตเวิร์คคือ 768) | |
| SSEL-CS |  | 2 | ● | － | ● | ● | ● | ● | － | － | － | － | ● | － | － | － | 20000 | |
| XSEL-P/Q |  | 6 | เทียบเท่า AC200V สามเฟส AC200V | － | － | ● | ● | ● | ● | － | － | － | － | ● | － | － | － | 20000 |
| XSEL-RA/SA |  | 8 | － | － | ● | ● | ● | ● | － | － | － | ● | ● | － | － | － | 55000 (แตกต่างกันไปตามแต่ละรุ่น) | |
(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุน (ที่สูง) อาจทำให้บอลสกรูเสียหาย โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก "สโตรคและความเร็วสูงสุด" (2) เมื่อเพิ่มความเร็วเร่ง น้ำหนักขนย้ายจะลดลง เช็ครายละเอียดได้ที่ [ตารางแสดงน้ำหนักขนย้ายแยกตามความเร็วเร่ง] (3) มาตรฐานของ Duty ที่ใช้งานได้เปลี่ยนแปลงไปตามเงื่อนไขการทำงาน (น้ำหนักเคลื่อนย้าย, ความเร็วเร่งลด เป็นต้น) โปรดตรวจสอบรายละเอียดหน้า 1-449 (4) กระบอกเรเดียลติดตั้งอยู่ภายในไกด์ สำหรับน้ำหนักโหลดที่สามารถยอมรับได้ โปรดดูที่ "น้ำหนักโหลดที่ยอมรับได้ที่ปลายก้าน (Rod)" (5) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-379 |

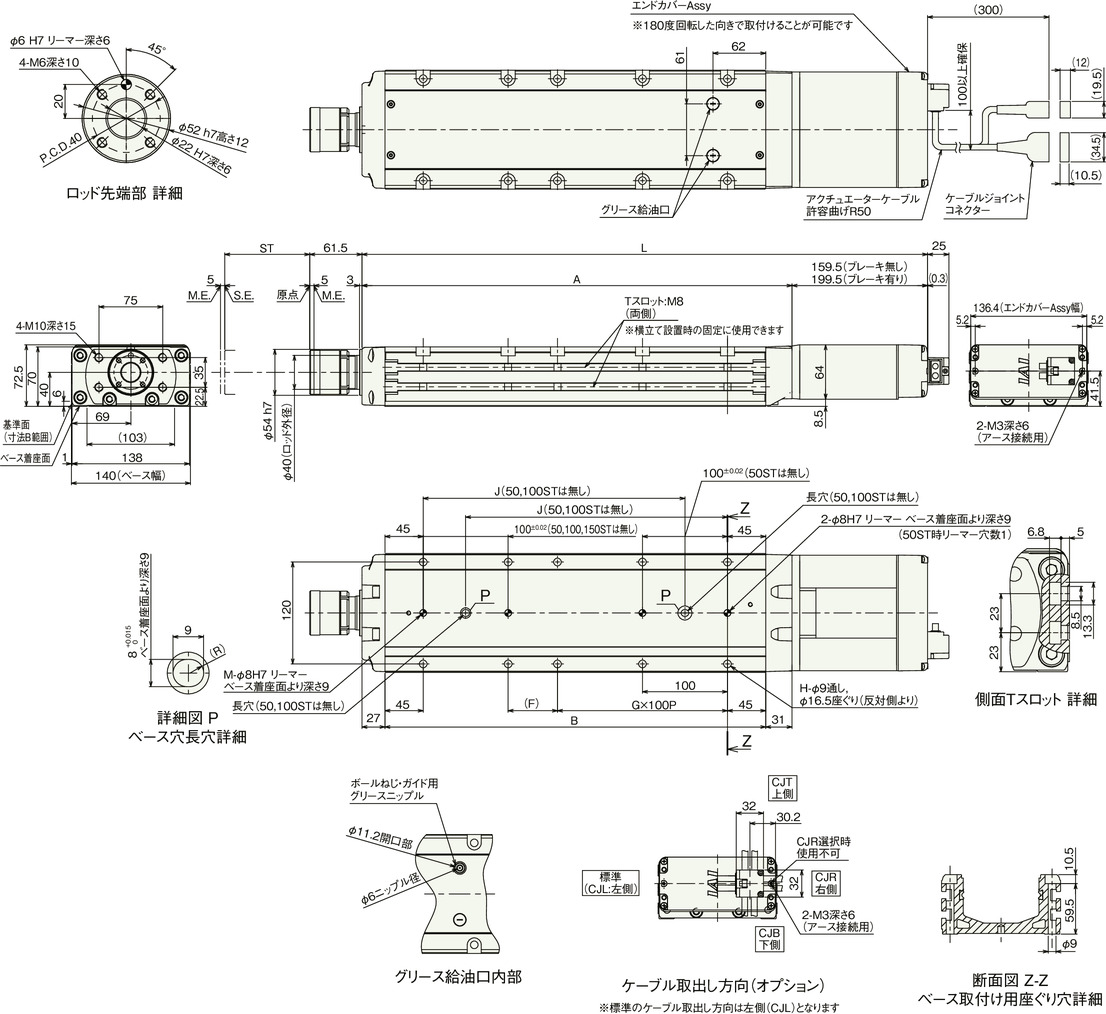

ภาพร่างแสดงขนาด
ST : สโตรค
M.E. : Mechanical end
S.E. : Stroke end
(ข้อควรระวัง) กรณีกลับตำแหน่งเริ่มต้น ก้าน (Rod) จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับวัตถุโดยรอบ
(ข้อควรระวัง) รูคว้านหน้าแปลนที่ส่วนปลายจะมีระยะเยื้องโดยเอียงทำมุม ±1゜กับตรงกลางก้าน (Rod) กรณีสิ่งของบรรทุกยื่นยาวมาก หรือต้องปรับองศาอย่างละเอียด ให้ติดตั้งสิ่งของบรรทุกโดยไม่ต้องใช้รูคว้าน
ขนาดแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | ไม่มีเบรก | 415.5 | 465.5 | 515.5 | 565.5 | 615.5 | 665.5 | 715.5 | 765.5 | 815.5 | 865.5 | 915.5 | 965.5 | |
| มีเบรก | 455.5 | 505.5 | 555.5 | 605.5 | 655.5 | 705.5 | 755.5 | 805.5 | 855.5 | 905.5 | 955.5 | 1005.5 | ||
| A | 256 | 306 | 356 | 406 | 456 | 506 | 556 | 606 | 656 | 706 | 756 | 806 | ||
| B | 198 | 248 | 298 | 348 | 398 | 448 | 498 | 548 | 598 | 648 | 698 | 748 | ||
| F | 108 | 58 | 108 | 58 | 108 | 58 | 108 | 58 | 108 | 58 | 108 | 58 | ||
| G | 0 | 1 | 1 | 1 | 1 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | ||
| H | 4 | 6 | 6 | 8 | 8 | 10 | 10 | 12 | 12 | 14 | 14 | 16 | ||
| J | － | － | 158 | 208 | 258 | 308 | 358 | 408 | 458 | 508 | 558 | 608 | ||
| M | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||
| โหลดคงที่ที่ยอมรับได้ที่ปลายก้าน (Rod) (N) | 454 | 392 | 345 | 307 | 276 | 251 | 229 | 210 | 193 | 179 | 166 | 154 | ||
| แรงบิดคงที่ที่ยอมรับได้ที่ปลายก้าน (Rod) (N･m) | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | 30 | ||
| อายุใช้งาน 3000 กม. | โหลดแบบไดนามิคที่ยอมรับได้ ที่ปลายก้าน (Rod) (N) | ระยะเยื้อง 0 มม. | 199 | 170 | 148 | 131 | 117 | 104 | 94 | 85 | 77 | 70 | 64 | 58 |
| ระยะเยื้อง 100 มม. | 100 | 100 | 100 | 100 | 100 | 95 | 87 | 79 | 72 | 66 | 60 | 55 | ||
| แรงบิดไดนามิคที่ยอมรับได้ที่ปลายก้าน (Rod) (N･m) | 15.0 | 15.0 | 15.0 | 15.0 | 15.0 | 14.3 | 13.0 | 11.8 | 10.8 | 9.9 | 9.0 | 8.2 | ||
| อายุใช้งาน 5000 กม. | โหลดแบบไดนามิคที่ยอมรับได้ ที่ปลายก้าน (Rod) (N) | ระยะเยื้อง 0 มม. | 167 | 143 | 124 | 109 | 97 | 87 | 78 | 70 | 63 | 57 | 51 | 46 |
| ระยะเยื้อง 100 มม. | 100 | 100 | 100 | 96 | 87 | 79 | 71 | 65 | 59 | 53 | 48 | 44 | ||
| แรงบิดไดนามิคที่ยอมรับได้ที่ปลายก้าน (Rod) (N･m) | 15.0 | 15.0 | 15.0 | 14.4 | 13.0 | 11.8 | 10.7 | 9.7 | 8.8 | 8.0 | 7.3 | 6.6 | ||
น้ำหนักแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 8.0 | 8.8 | 9.8 | 10.6 | 11.6 | 12.4 | 13.3 | 14.2 | 15.1 | 16.0 | 16.9 | 17.8 |
| มีเบรก | 8.6 | 9.4 | 10.4 | 11.2 | 12.2 | 13.0 | 13.9 | 14.8 | 15.7 | 16.6 | 17.5 | 18.4 | |
