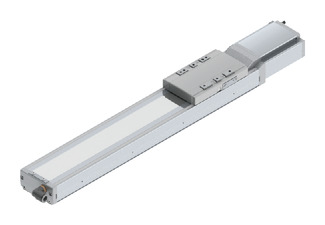

SSPDACR-S-200

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Ball screw lead (มม.)	30	20	10
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	30	45	90
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	1600	1100	600
		พิกัดความเร็วเร่ง-ลด (G)	0.4	0.4	0.4
		ความเร็วเร่ง-ลดสูงสุด (G)	1.2	1	0.7
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	4	6	12
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	1600	1100	600
		พิกัดความเร็วเร่ง-ลด (G)	0.4	0.4	0.4
		ความเร็วเร่ง-ลดสูงสุด (G)	1.2	1	0.6
สเปคห้องคลีนรูม		ปริมาณสูญญากาศ (NL/min)	150	100	50
แรงผลัก		พิกัดแรงผลัก (N)	113.9	170.9	341.8
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
เบรก		แรง Hold ของเบรก (kgf)	4	6	12
สโตรค		สโตรคต่ำสุด (มม.)	100	100	100
		สโตรคสูงสุด (มม.)	1100	1100	1100
		ระยะ Pitch ของสโตรค (มม.)	50	50	50

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรู φ16 มม. เทียบเท่ากับ C5 แบบรีด (Rolled C5)
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.005 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.020 มม.
ฐาน	วัสดุ : เหล็กหล่อ เคลือบสี
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต	Ma：190N･m
	Mb：190N･m
	Mc：530N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 4)	Ma：43.4N･m
	Mb：43.4N･m
	Mc：116N･m
ระดับความสะอาด	คลาส 10 (0.1 µm, Fed.Std.209D) เทียบเท่าคลาส 2.5 (มาตรฐาน ISO 14644-1)
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำ)
ระดับการป้องกัน	IP20
ทนการสั่นสะเทือน - ทนการกระแทก	4.9m/s²
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	เซอร์โวมอเตอร์ AC
ชนิดเอนโค้ดเดอร์	แบบเพิ่มค่า / แบบสัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์	16384 พัลส์/รอบ
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 4) กรณีอายุการใช้งานมาตรฐานอยู่ที่ 10,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุการใช้งานเครื่องในหน้า 1-244

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้

ทิศทางติดตั้ง		แนวนอน											แนวตั้ง
ระยะ Lead (มม.)	ความเร็วสูงสุด (มม./วินาที)	ความเร็วเร่ง (G)
ระยะ Lead (มม.)	ความเร็วสูงสุด (มม./วินาที)	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0	1.1	1.2	0.2	0.3	0.4	0.5	0.6	0.7	0.8	0.9	1.0	1.1	1.2
30	1600	30	30	30	24	20	17	15	13	12	11	10	4	4	4	3.2	2.7	2.3	2	1.7	1.4	1.2	1
20	1100	45	45	45	36	30	26	22.5	19.5	17			6	6	6	4.8	4	3.4	3	2.7	2.4
10	600	90	90	90	72	60	50						12	12	12	10	8

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

สโตรค Lead	100 - 550 (ทุกๆ 50 มม.)	600	650	700	750	800	850	900	950	1000	1050	1100
30	1600		1450	1290	1160	1040	940	860	780	720	660	610
20	1100	1090	970	860	770	690	630	570	520	480	440	400
10	600	540	480	430	380	340	310	280	260	240	220	200

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกน ที่เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม															จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
RCON	16 (ML3, SSN, ECM คือ 8)	DC24V เฟสเดี่ยว AC200V สามเฟส AC200V	－	－	－	●	●	●	●	－	－	●	●	●	●	●	●	128 (ML3, SSN, ECM ไม่มีข้อมูลตำแหน่ง)
RSEL	8	DC24V เฟสเดี่ยว AC200V สามเฟส AC200V	－	－	●	●	●	●	●	－	－	－	●	●	●	－	－	36000
SCON-CB/CGB	1	เทียบเท่า AC 100V/200V	●	●	－	●	●	●	●	●	●	●	●	●	●	－	●	512 (สเปคเน็ตเวิร์คคือ 768)
SSEL-CS	2	เทียบเท่า AC 100V/200V	●	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-P/Q	6	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-RA/SA	8	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	●	●	－	－	－	55000 (แตกต่างกันไปตามแต่ละรุ่น)

(หมายเหตุ) ดูหน้า 8-17 สำหรับตัวย่อเครือข่าย เช่น DV และ CC

(ข้อควรระวัง) แอคชูเอเตอร์แบบสัมบูรณ์ไม่สามารถเชื่อมต่อ RCON-SC ได้

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) เมื่อสโตรคยาวขึ้น ความเร็วสูงสุดจะลดต่ำลงอันเนื่องมาจากความเร็วรอบหมุน (ที่สูง) อาจทำให้บอลสกรูเสียหาย โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก [สโตรคและความเร็วสูงสุด]
(2) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(3) ค่ามาตรฐานดิวตี้ที่สามารถใช้ได้จะแตกต่างกันไปตามเงื่อนไขการใช้งาน (มวลการขนย้าย การเร่งความเร็ว / การลดความเร็ว ฯลฯ) สำหรับรายละเอียด โปรดดูหน้า 0-000
(4) โปรดระมัดระวังตามรูปแบบการติดตั้ง สำหรับรายละเอียด โปรดดูที่หน้า 1-261
(5) ตำแหน่งของจุดศูนย์ถ่วงของวัตถุที่ยึดควรเท่ากับหรือไม่เกิน 1/2 ของระยะยื่น แม้ระยะยื่นหรือโมเมนต์โหลดจะอยู่ในค่าที่ยอมรับได้ แต่หากเกิดเสียงหรือการสั่นสะท้านที่ผิดปกติระหว่างเครื่องทำงาน โปรดผ่อนเงื่อนไขการใช้งานลงแล้วจึงใช้งานต่อไป
(6) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 450 มม. โปรดดูคำอธิบายในหน้า 1-16 เกี่ยวกับความยาวของโหลดที่ยื่นออกมา

กลับหน้าบนสุด

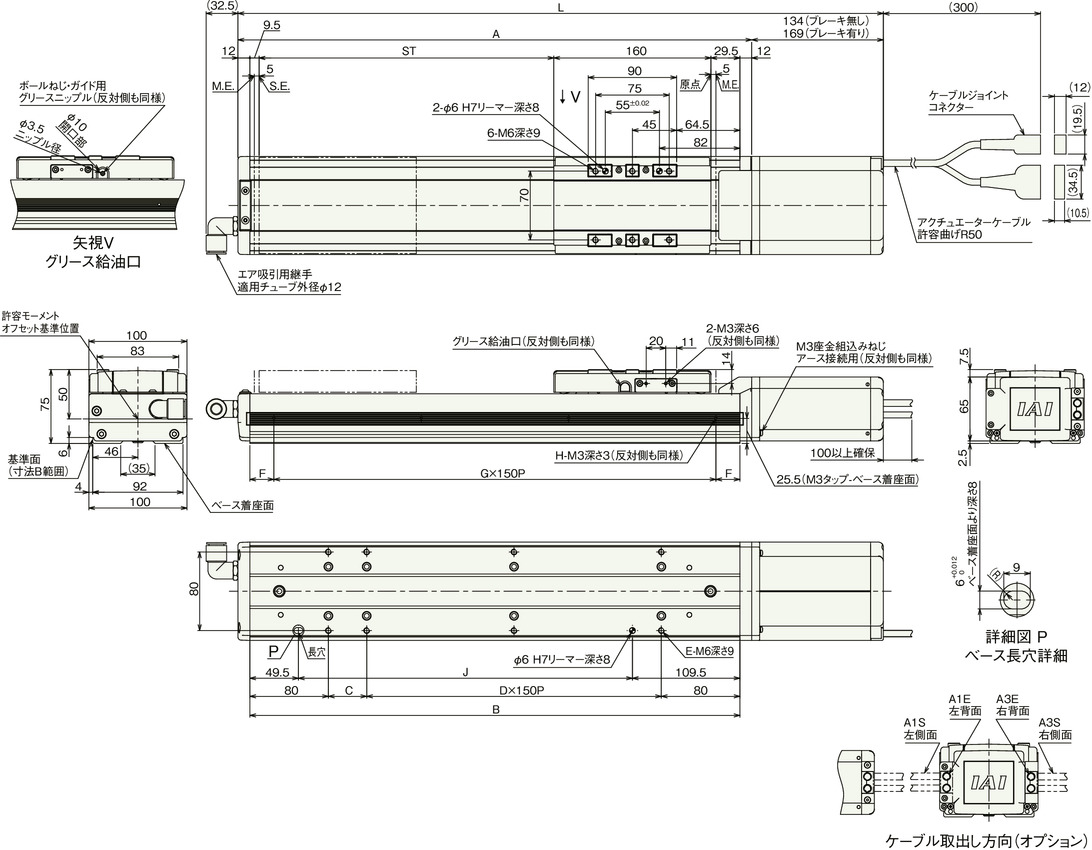

ภาพร่างแสดงขนาด

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

(หมายเหตุ) คอนเน็คเตอร์ข้อต่อสายเคเบิลจะเชื่อมระหว่างสายเคเบิลของมอเตอร์และสายเคเบิลของเอนโค้ดเดอร์ โปรดดูหน้า 1-115 สำหรับสายเคเบิล

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับวัตถุที่อยู่โดยรอบ　　

(หมายเหตุ) ในการเปลี่ยนทิศทางกลับตำแหน่งเริ่มต้นจะต้องทำการปรับการย้อนกลับ โปรดใช้ความระมัดระวัง

(หมายเหตุ) ตำแหน่งมาตรฐานของโมเมนต์ออฟเซ็ตที่ยอมรับได้คือ 50 มม.จากตำแหน่งติดตั้งสไลด์เดอร์

(หมายเหตุ) ข้อต่อดูดอากาศสามารถหมุนได้ กรณีดูดจากอีกด้านให้เปลี่ยนทิศทางเมื่อใช้งาน

ขนาดแยกตามสโตรค

สโตรค		100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100
L	ไม่มีเบรก	457	507	557	607	657	707	757	807	857	907	957	1007	1057	1107	1157	1207	1257	1307	1357	1407	1457
L	มีเบรก	492	542	592	642	692	742	792	842	892	942	992	1042	1092	1142	1192	1242	1292	1342	1392	1442	1492
A		323	373	423	473	523	573	623	673	723	773	823	873	923	973	1023	1073	1123	1173	1223	1273	1323
B		299	349	399	449	499	549	599	649	699	749	799	849	899	949	999	1049	1099	1149	1199	1249	1299
C		139	39	89	139	39	89	139	39	89	139	39	89	139	39	89	139	39	89	139	39	89
D		0	1	1	1	2	2	2	3	3	3	4	4	4	5	5	5	6	6	6	7	7
E		4	6	6	6	8	8	8	10	10	10	12	12	12	14	14	14	16	16	16	18	18
F		74.5	24.5	49.5	74.5	24.5	49.5	74.5	24.5	49.5	74.5	24.5	49.5	74.5	24.5	49.5	74.5	24.5	49.5	74.5	24.5	49.5
G		1	2	2	2	3	3	3	4	4	4	5	5	5	6	6	6	7	7	7	8	8
H		2	3	3	3	4	4	4	5	5	5	6	6	6	7	7	7	8	8	8	9	9
J		140	190	240	290	340	390	440	490	540	590	640	690	740	790	840	890	940	990	1040	1090	1140

น้ำหนักแยกตามสโตรค

สโตรค		100	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050	1100
น้ำหนัก (กก.)	ไม่มีเบรก	7.5	8.1	8.7	9.3	10.0	10.6	11.2	11.8	12.4	13.0	13.7	14.3	14.9	15.5	16.1	16.7	17.3	18.0	18.6	19.2	19.8
น้ำหนัก (กก.)	มีเบรก	8.1	8.7	9.3	9.9	10.6	11.2	11.8	12.4	13.0	13.6	14.3	14.9	15.5	16.1	16.7	17.3	17.9	18.6	19.2	19.8	20.4

การรับน้ำหนักและการเร่งความเร็ว / การลดความเร็วระหว่างการปรับอ้อฟบอร์ดจูนนิ่ง

	Lead	น้ำหนักขนย้ายแยกตามความเร็วเร่ง (กก.)															ความเร็วสูงสุด (มม./วินาที)
	Lead	0.1G	0.2G	0.3G	0.4G	0.5G	0.6G	0.7G	0.8G	0.9G	1.0G	1.1G	1.2G	1.3G	1.4G	1.5G	มาตรฐาน	หลัง tuning
แนวนอน	30	39	36	33	30	24	20	17	15	13	12	11	10				1800	1600
	20	58.5	54	49.5	45	36	30	26	22.5	19.5	17						1200	1100
	10	117	108	99	90	72	60	50									600	600

น้ำหนักขนย้ายใช้หน่วย กก. ช่องว่าง หมายถึงไม่สามารถทำงานได้
