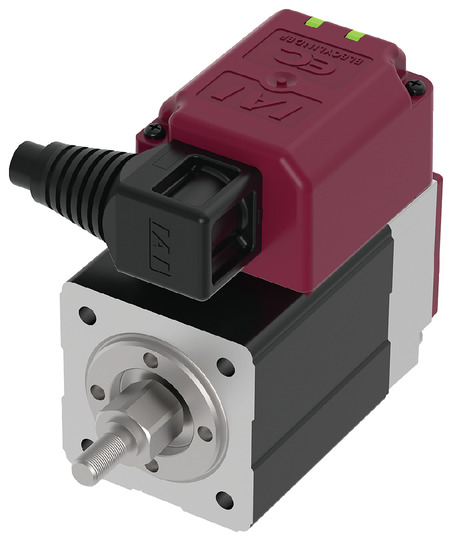

คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | |||
|---|---|---|---|---|
| Lead | ระยะ Lead ของสกรูสไลด์ (มม.) | 4 | 2 | |
| แนวนอน | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 2 | 4 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 200 | 100 | |
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.4 | 0.1 | ||
| แนวตั้ง | น้ำหนักขนย้าย | น้ำหนักโหลดสูงสุด (กก.) | 0.5 | 1.25 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 200 | 100 | |
| ความเร็วเร่ง-ลดสูงสุด (G) | 0.4 | 0.1 | ||
| การกด | แรงขับสูงสุด ณ ขณะกด (N) | 34.2 | 63.7 | |
| ความเร็วสูงสุดในการกด (มม./วินาที) | 20 | 20 | ||
| เบรก | ข้อมูลจำเพาะของเบรก | เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION | ||
| แรง Hold ของเบรก (kgf) | 0.5 | 1.25 | ||
| สโตรค | สโตรคต่ำสุด (มม.) | 30 | 30 | |
| สโตรคสูงสุด (มม.) | 50 | 50 | ||
| ระยะ Pitch ของสโตรค (มม.) | 20 | 20 | ||
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | สกรูสไลด์ φ4มม. แบบรีด C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.05 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | - (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ） |
| ความแม่นยำในการหมุนของก้าน (Rod) | － |
| อายุการใช้งาน (หมายเหตุ 7) | การสลับแนวนอน 10 ล้านครั้ง (ระยะทาง 50ST 1,000 กม.) การเคลื่อนไหวแบบลูกสูบแนวตั้ง 5 ล้านครั้ง |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40 ℃, ไม่เกิน 10-85% RH (ต้องไม่มีหยดน้ำ) |
| ระดับการป้องกัน | IP20 |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | เซอร์โวมอเตอร์ AC (φ30) (ความจุไฟฟ้า: สูงสุด 2.8A) |
| ชนิดเอนโค้ดเดอร์ | แบบเพิ่มค่า (Incremental) |
| จำนวนพัลส์เอนโค้ดเดอร์ | 16384 pulse/rev |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
(หมายเหตุ 7) อายุการใช้งานจะแตกต่างกันไปขึ้นอยู่กับสภาพการทำงาน สภาพการติดตั้ง และสภาพการหล่อลื่น
ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง
น้ำหนักขนย้ายใช้หน่วย กก.
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.4 | 0.4 |
| 0 | 2 | 0.5 |
| 200 | 2 | 0.5 |
| ทิศทางติดตั้ง | แนวนอน | แนวตั้ง |
|---|---|---|
| ความเร็ว | ความเร็วเร่ง (G) | |
| (มม./วินาที) | 0.1 | 0.1 |
| 0 | 4 | 1.25 |
| 100 | 4 | 1.25 |
สโตรคและความเร็วสูงสุด
(หน่วยเป็น มม./วินาที)
| ระยะ Lead (มม.) | 30 (มม.) | 50 (มม.) |
|---|---|---|
| 4 | 200 | |
| 2 | 100 | |

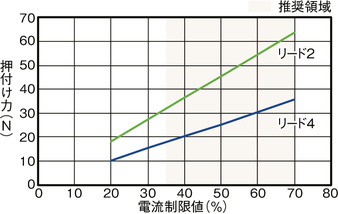

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า
คอนโทรลเลอร์ที่ใช้ได้
(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-769
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) เนื่องจากฟีดสกรูไม่มีกลไกป้องกันการหมุน ดังนั้นเมื่อใช้งาน กรุณาเพิ่มกลไกป้องกันการหมุน เช่น ไกด์ที่ปลายของฟีดสกรู (หากไม่มีตัวหยุดการหมุน ลีดสกรูจะหมุนและไม่สามารถเลื่อนไปข้างหน้าหรือข้างหลังได้) และ เมื่อเชื่อมต่อกลไกป้องกันการหมุนกับก้าน อย่าใช้โฟลทติ้งจอยท์ สำหรับวิธีและเงื่อนไขการติดตั้ง กรุณาดูหน้า 1-314 (2) กรุณาอย่าใช้แรงในแนวรัศมีหรือโมเมนต์โหลดกับชิ้นส่วนที่เคลื่อนที่เชิงเส้น (อุปกรณ์โลหะส่วนปลาย เพลาสกรู) (3) กรุณาอย่าสับเปลี่ยนเพลาสกรูโดยไม่มีไกด์ภายนอก หากชิ้นส่วนที่มีการเคลื่อนที่เชิงเส้นถูกดันและดึงและกลับกันในสภาพที่ไม่มีไกด์ จะทำให้เกิดน้ำหนักที่ไม่สม่ำเสมอกับเพลาสกรู ซึ่งอาจทำให้เพลาสกรูโค้งงอหรือทำให้กลไกภายในเสียหายได้ (4) น้ำหนักขนย้ายใน "สเปคหลัก" แสดงเป็นค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง" (5) น้ำหนักสูงสุดที่ขนย้ายได้ในแนวนอนคือในกรณีที่มีการใช้ไกด์ภายนอก (6) เมื่อดำเนินการกด กรุณาดู "แผนภาพความพันธ์ของแรงกดและค่ากระแสขีดจำกัด" แรงผลักที่แสดงเป็นค่ามาตรฐาน (7) ต้องใช้ความระมัดระวังขึ้นอยู่กับการวางตำแหน่งในการติด สำหรับรายละเอียด โปรดดูที่หน้า 1-307 |

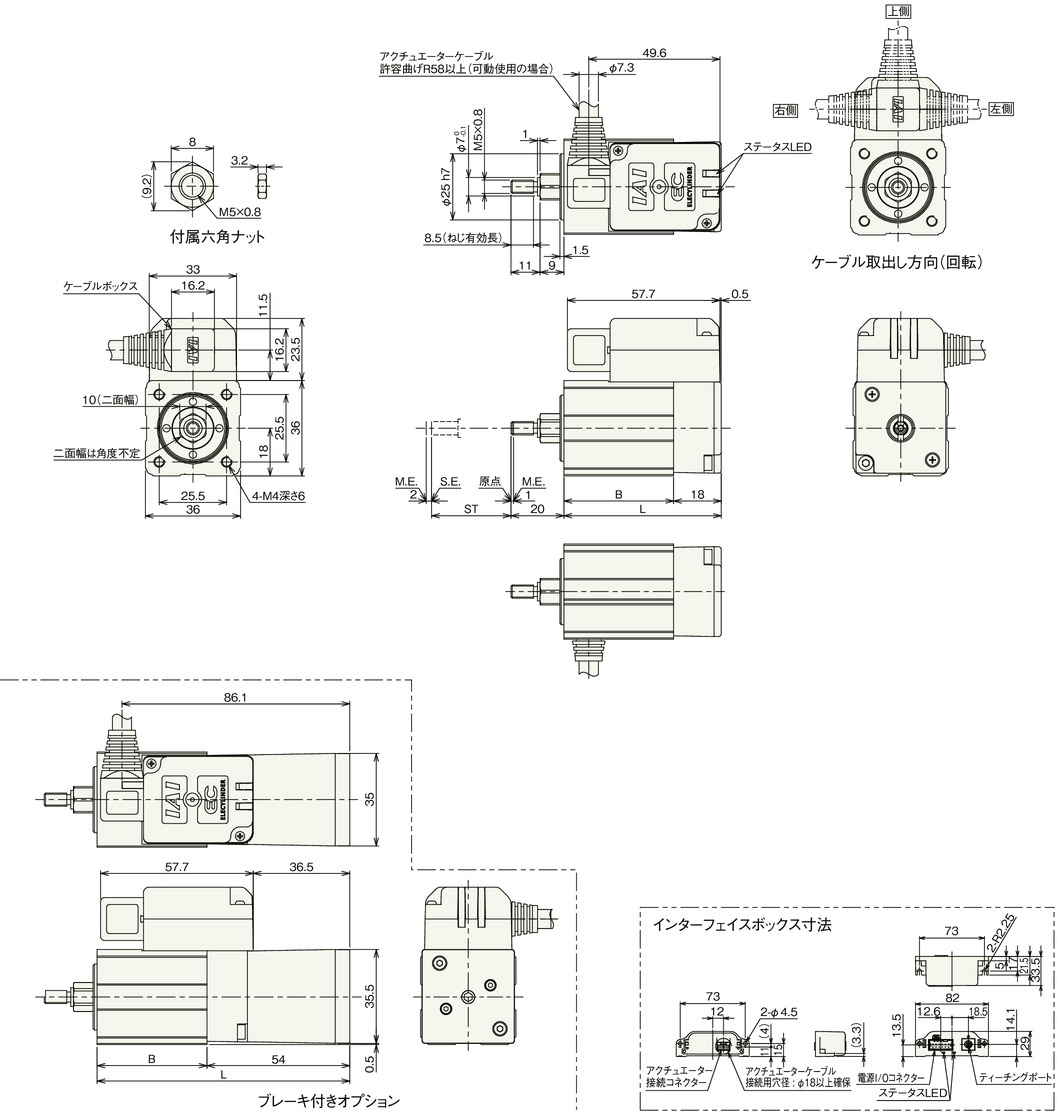

ภาพร่างแสดงขนาด
ST： สโตรค
M.E.： จุดสิ้นสุดเมคานิคัล
S.E.： จุดสิ้นสุดสโตรค
(ข้อควรระวัง) กรณีกลับตำแหน่งเริ่มต้น ก้าน (Rod) จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับวัตถุโดยรอบ
(หมายเหตุ) กรุณายึดเคเบิลให้แน่นเพื่อไม่ให้ส่วนฐานของเคเบิลขยับ
สามารถแยกและเปลี่ยนเคเบิลได้ (ขั้วคอนเนคเตอร์อยู่ภายในเคเบิ้ลบ็อก)
ทิศทางทางออกของสายไฟสามารถเปลี่ยนได้โดยการเปลี่ยนทิศทางของเคเบิ้ลบ็อกซ์
(หมายเหตุ) เนื่องจากผลิตภัณฑ์นี้ไม่มีสต๊อปเปอร์และไกด์สำหรับฟีดสกรู ดังนั้นกรุณาใช้โดยเพิ่มสต๊อปเปอร์และไกด์จากภายนอก
(หมายเหตุ) ให้เกณฑ์คือเปลี่ยนทิศทางทางออกของสายเคเบิ้ลไม่เกิน 5 ครั้ง
ขนาดแยกตามสโตรค
| สโตรค | 30 | 50 | |
|---|---|---|---|
| L | ไม่มีเบรก | 59.5 | 79.5 |
| มีเบรก | 95.5 | 115.5 | |
| B | 41.5 | 61.5 | |
น้ำหนักแยกตามสโตรค
| สโตรค | 30 | 50 | |
|---|---|---|---|
| น้ำหนัก (กก.) | ไม่มีเบรก | 0.26 | 0.31 |
| มีเบรก | 0.38 | 0.43 | |

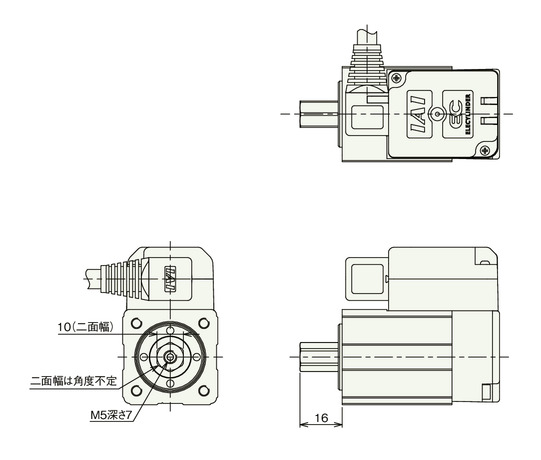

สเปคเกลียวในส่วนปลาย (อุปกรณ์เสริม)

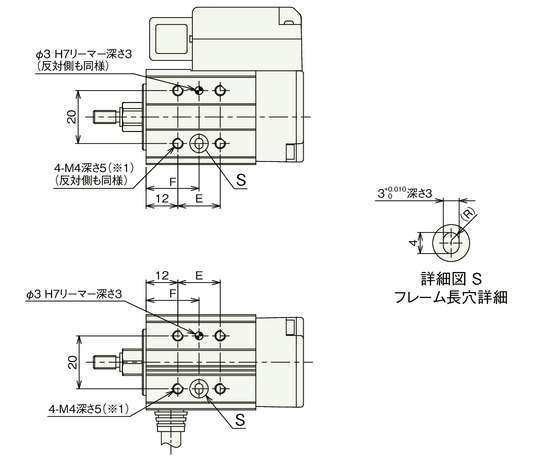

สเปคการติดของสามด้าน (อุปกรณ์เสริม)
*1 กรุณาให้ความลึกของสกรูไม่เกินขนาดที่ระบุ
ขนาดแยกตามสโตรค
| สโตรค | 30 | 50 |
|---|---|---|
| E | 16 | 36 |
| F | 20 | 30 |

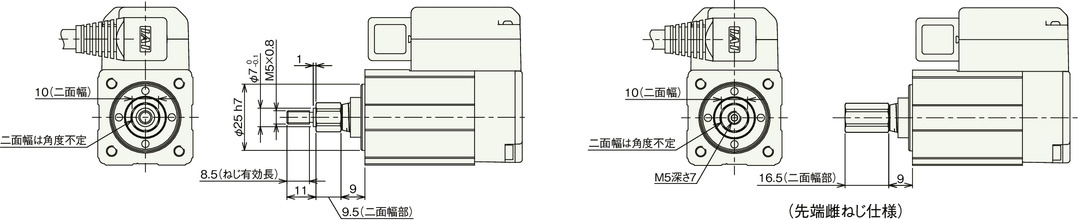

สเปคที่มาพร้อม Spiral Cover (อุปกรณ์เสริม)
