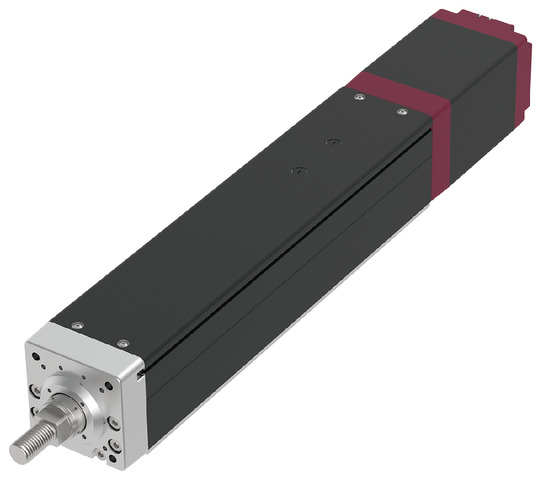

EC-RR10

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Ball screw lead (มม.)	5	2.5
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	150	300
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	100	45
		ความเร็วต่ำสุด (มม./วินาที)	7	4
		พิกัดความเร็วเร่ง-ลด (G)	0.02	0.01
		ความเร็วเร่ง-ลดสูงสุด (G)	0.02	0.01
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	100	150
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	100	45
		ความเร็วต่ำสุด (มม./วินาที)	7	4
		พิกัดความเร็วเร่ง-ลด (G)	0.02	0.01
		ความเร็วเร่ง-ลดสูงสุด (G)	0.02	0.01
การกด		แรงขับสูงสุด ณ ขณะกด (N)	3000	6000
การกด		ความเร็วสูงสุดในการกด (มม./วินาที)	10	10
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
เบรก		แรง Hold ของเบรก (kgf)	100	150
สโตรค		สโตรคต่ำสุด (มม.)	50	50
		สโตรคสูงสุด (มม.)	800	800
		ระยะ Pitch ของสโตรค (มม.)	50	50

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรู φ20มม. (Lead 2.5) แบบรีด C10 บอลสกรู φ16มม. (Lead 5) แบบรีด C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.02 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	- (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ）
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
ก้าน (Rod)	วัสดุ φ40 มม.: อลูมิเนียม การชุบด้วยอลูไมต์แบบแข็ง
ความแม่นยำการหยุดหมุนของก้าน (Rod) (ข้อควรระวัง 6)	0 องศา
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	IP20
ทนการสั่นสะเทือน - ทนการกระแทก	4.9m/s²
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	พัลส์มอเตอร์ (φ86) (ความจุไฟฟ้า: สูงสุด 6A)
ชนิดเอนโค้ดเดอร์	ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์	800 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 6) เป็นมุมกระจัดในทิศทางการหมุนของก้านเมื่อไม่มีการโหลด

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก.

Lead 5

ทิศทางติดตั้ง	แนวนอน	แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.02	0.02
0	150	100
20	150	100
25	150	90
30	150	80
40	150	62
45	150	55
50	150	47
60	150	35
70	150	25
80	150	16
90	150	10
100	150	5

Lead 2.5

ทิศทางติดตั้ง	แนวนอน	แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.01	0.01
0	300	150
20	300	150
25	300	120
30	300	95
37	300	60
40	300	45
45	300	20

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

ระยะ Lead (มม.)	50-500 (ทุกๆ 50 มม.)	550 (มม.)	600 (มม.)	650 (มม.)	700 (มม.)	750 (มม.)	800 (มม.)
5	100	90	80	70	60	50	45
2.5	45			40	37	30	25

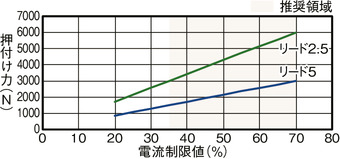

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า

ข้อควรระวังในการใช้งานแบบกด

Lead	สโตรค
	ไม่เกิน 600 มม.	650 มม.	700 มม.	750 มม.	800 มม.
	ค่าจำกัดกระแสไฟฟ้า (%)
5	70
2.5	70	65	60	55	50

จากความสัมพันธ์ระหว่างน้ำหนักการโก่งของบอลสกรูกับการโก่งตัวของฐาน

กรณีที่มีสโตรคยาว อาจเกินค่าจำกัดกระแสไฟฟ้าในการกดที่แสดงในตาราง

ตรวจสอบให้แน่ใจว่าไม่เกินค่าจำกัดดังกล่าว

ค่าจำกัดกระแสไฟฟ้า (%)	จำนวนการกด (10,000 ครั้ง)
ค่าจำกัดกระแสไฟฟ้า (%)	Lead 5	Lead 2.5
20	179280	4880
30	53180	1440
40	22410	610
50	11480	310
60	6640	180
70	4170	110

จำนวนการกดกรณีที่ให้ทำงานโดยมีปริมาณการเคลื่อนที่ของการกด 1 มม.

สำหรับขีดจำกัด กรุณาใช้ค่าในตารางเป็นเกณฑ์

(หมายเหตุ) ค่าภายใต้สภาวะการทำงานที่ไม่มีการสั่นสะเทือนหรือแรงกระแทก

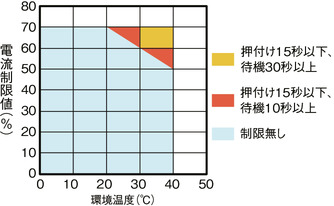

เมื่อใช้งานการกดด้วยแรงขับสูงในสภาพแวดล้อมที่มีอุณหภูมิสูง

กรุณาใช้ผลิตภัณฑ์ภายในเขตขีดจำกัดในกราฟ

คอนโทรลเลอร์ที่ใช้ได้

(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-769

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) ความเร็วสูงสุดจะเปลี่ยนไปตามสโตรค โปรดตรวจสอบความเร็วสูงสุดของสโตรคที่ต้องการได้จาก [สโตรคและความเร็วสูงสุด]
(2) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(3) กระบอกเรเดียลมีการติดตั้งไกด์อยู่ภายใน สำหรับรายละเอียด
เกี่ยวกับแรงรัศมีที่กระทำต่อก้าน (Rod) กรุณาดูหน้า 2-91
(4) น้ำหนักที่สามารถขนย้ายได้ในแนวราบจะเป็นกรณีที่มีการใช้ไกด์ภายนอกร่วมด้วย
(5) กรณีที่มีการสั่งใช้งานผลักชิ้นงาน โปรดอ้างอิง "ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า" แรงผลักที่แสดงเป็นค่ามาตรฐาน
(6) โปรดระมัดระวังตามรูปแบบการติดตั้ง สำหรับรายละเอียด โปรดดูที่หน้า 1-307
(7) เมื่อเชื่อมต่อสเปคการเชื่อมต่อ RCON-EC (ACR) เข้ากับยูนิตเชื่อมต่อ EC (RCON-EC-4) จะมีการจำกัดจำนวนการเชื่อมต่อที่สามารถทำได้ กรุณาดูรายละเอียดหน้า 2-798

กลับหน้าบนสุด

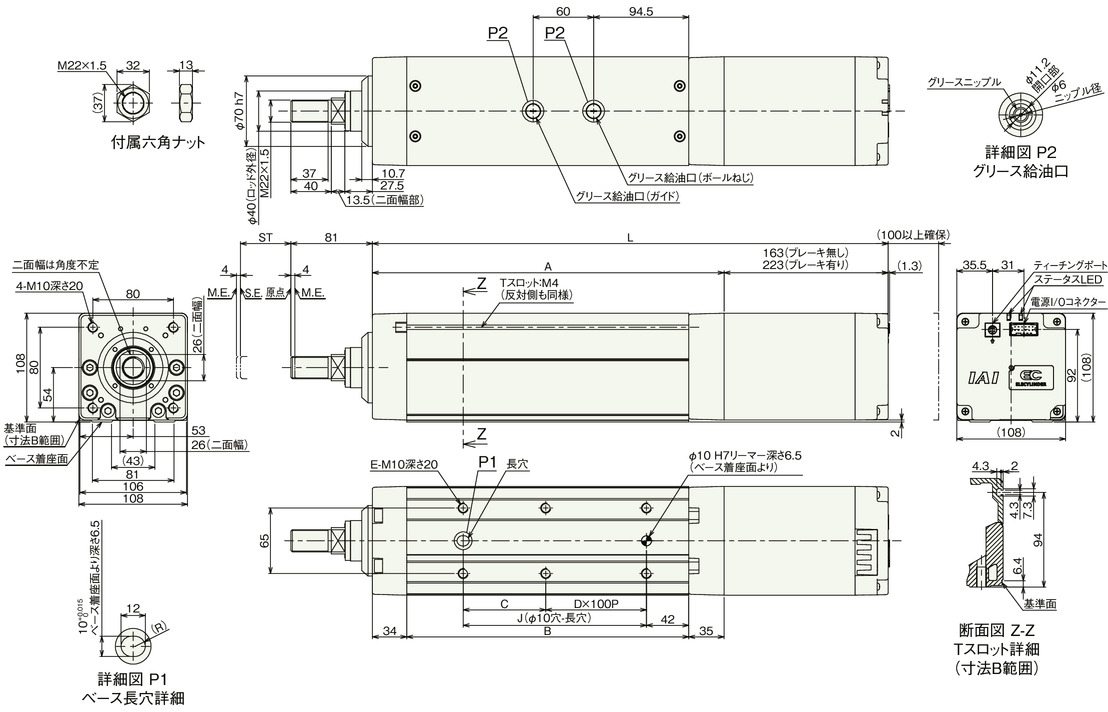

ภาพร่างแสดงขนาด

ST： สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

(หมายเหตุ) กรณีที่กลับไปยังจุดเริ่มต้น Rod จะเคลื่อนที่ไปถึง M.E. โปรดระมัดระวังอย่าให้การรบกวนพื้นที่โดยรอบ

(หมายเหตุ) โปรดระวังความยาวของโบลท์เกียวยึด กรณีที่ใช้สกรูยึดด้านหลังของฐาน หากโบลท์ยาว อาจไปรบกวนชิ้นส่วนภายในได้และมีความเป็นไปได้ที่จะทำให้เกิดความผิดปกติในการเสียดสีหรือความเสียหายของชิ้นส่วน

(หมายเหตุ) ไม่สามารถสลับทิศทางได้

ขนาดแยกตามสโตรค

สโตรค		50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
L	ไม่มีเบรก	462	512	562	612	662	712	762	812	862	912	962	1012	1062	1112	1162	1212
L	มีเบรก	522	572	622	672	722	772	822	872	922	972	1022	1072	1122	1172	1222	1272
A		299	349	399	449	499	549	599	649	699	749	799	849	899	949	999	1049
B		230	280	330	380	430	480	530	580	630	680	730	780	830	880	930	980
C		132	82	132	82	132	82	132	82	132	82	132	82	132	82	132	82
D		0	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8
E		4	6	6	8	8	10	10	12	12	14	14	16	16	18	18	20
J		132	182	232	282	332	382	432	482	532	582	632	682	732	782	832	882

น้ำหนักแยกตามสโตรค

สโตรค		50	100	150	200	250	300	350	400	450	500	550	600	650	700	750	800
น้ำหนัก (กก.)	ไม่มีเบรก	10.5	11.2	12.0	12.8	13.6	14.4	15.2	16.0	16.8	17.6	18.4	19.1	19.9	20.7	21.5	22.3
น้ำหนัก (กก.)	มีเบรก	12.0	12.8	13.6	14.4	15.2	16.0	16.7	17.5	18.3	19.1	19.9	20.7	21.5	22.3	23.1	23.9

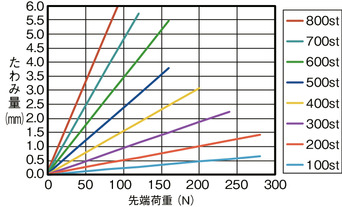

ปริมาณการแอ่นตัวของก้าน (Rod) (ค่าอ้างอิง)

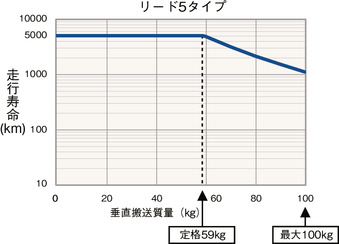

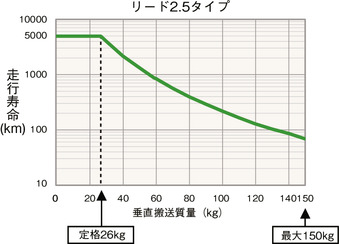

ตารางแสดงความสัมพันธ์ระหว่างน้ำหนักขนย้ายแนวตั้งกับอายุใช้งานเคลื่อนที่

เนื่องจาก EC-RR10 มีแรงขับสูงสุดมาก ดังนั้นในกรณีที่ติดตั้งในแนวตั้ง

จะมีอายุการใช้งานแตกต่างกันอย่างมากขึ้นอยู่กับน้ำหนักขนย้าย

(ข้อควรระวัง) พิกัดตัวเลข หมายถึง ค่าสูงสุดกรณีอายุใช้งานเคลื่อนที่ 5000 กม.

　ค่าตัวเลขสูงสุดแสดงค่าที่มากที่สุดที่สามารถทำงานได้

　กรณีเครื่องทำงานเกินพิกัดตัวเลข อายุใช้งานจะลดลงดังกราฟด้านบน โปรดใช้ความระวัง
