EC-S2□R

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

(หมายเหตุ) รูปภาพด้านบนเป็นสเปคแบบมอเตอร์หมุนกลับทางซ้าย (ML)

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Ball screw lead (มม.)	6	4	2
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	0.75	1.5	3
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	300	200	100
		ความเร็วต่ำสุด (มม./วินาที)	8	5	3
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3	0.3
		ความเร็วเร่ง-ลดสูงสุด (G)	0.3	0.3	0.3
แนวตั้ง	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	0.5	0.75	1.5
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	300	200	100
		ความเร็วต่ำสุด (มม./วินาที)	8	5	3
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3	0.3
		ความเร็วเร่ง-ลดสูงสุด (G)	0.3	0.3	0.3
การกด		แรงขับสูงสุด ณ ขณะกด (N)	15	23	47
การกด		ความเร็วสูงสุดในการกด (มม./วินาที)	20	20	5
เบรก		ข้อมูลจำเพาะของเบรก	เบรกแม่เหล็กไฟฟ้าชนิด NON-EXCITATION OPERATION
เบรก		แรง Hold ของเบรก (kgf)	0.5	0.75	1.5
สโตรค		สโตรคต่ำสุด (มม.)	25	25	25
		สโตรคสูงสุด (มม.)	300	300	300
		ระยะพิทช์ (มม.) (25 - 100ST)	25	25	25
		ระยะพิทช์ (มม.) (100 - 300ST)	50	50	50

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรูขนาด φ6 มม. แบบรีด C10
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.02 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	- (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ）
ฐาน	วัสดุสำหรับอัดขึ้นรูปอะลูมิเนียมโดยเฉพาะ (เทียบเท่า A6063SS-T6) ชุบเคลือบผิวอะลูมิเนียมดำ
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต	Ma： 1.43 N･m
	Mb： 2.04 N･m
	Mc： 2.29 N･m
ไดนามิกโมเมนต์ที่ยอมรับได้ (หมายเหตุ 8)	Ma： 0.50 N･m
	Mb： 0.72 N･m
	Mc： 0.81 N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	IP20
ทนการสั่นสะเทือน - ทนการกระแทก	4.9m/s²
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	พัลส์มอเตอร์ (□20) (ความจุไฟฟ้า: สูงสุด 1.1A)
ชนิดเอนโค้ดเดอร์	ชนิดเพิ่มค่า / ชนิดไร้แบตเตอรี่สัมบูรณ์
จำนวนพัลส์เอนโค้ดเดอร์	16384 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 8) กรณีสำหรับอายุการใช้งานมาตรฐาน 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง กรุณาตรวจสอบอายุการใช้งานที่หน้า 1-276

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

สเปคของจาระบีมาตรฐาน หน่วยของน้ำหนักขนย้ายจะเป็น kg

Lead 6

ทิศทางติดตั้ง	แนวนอน	แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.3
0	0.75	0.5
50	0.75	0.5
100	0.75	0.5
150	0.75	0.5
200	0.75	0.5
250	0.75	0.5
300	0.75	0.5

Lead 4

ทิศทางติดตั้ง	แนวนอน	แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.3
0	1.5	0.75
50	1.5	0.75
100	1.5	0.75
150	1.5	0.75
200	1.5	0.75

Lead 2

ทิศทางติดตั้ง	แนวนอน	แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.3
0	3	1.5
25	3	1.5
50	3	1.5
75	3	1.5
100	3	1.5

กรณีที่อุณหภูมิแวดล้อมไม่เกิน 5°C กรุณาใช้ภายในความเร็วด้านล่าง

・ลีด 6: ไม่เกิน 250 มม./วินาที

・ลีด 4: ไม่เกิน 150 มม./วินาที

・ลีด 2: ไม่เกิน 75 มม./วินาที

สเปคจาระบีสำหรับเครื่องจักรผลิตอาหาร หน่วยของน้ำหนักขนย้ายจะเป็น kg

Lead 6

ทิศทางติดตั้ง	แนวนอน	แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.3
0	0.75	0.5
50	0.75	0.5
100	0.75	0.5
150	0.75	0.5
200	0.75	0.5
250	0.75	0.5
300	0.75	0.5

Lead 4

ทิศทางติดตั้ง	แนวนอน	แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.3
0	1.5	0.75
50	1.5	0.75
100	1.5	0.75
150	1.5	0.75
200	1.5	0.5

Lead 2

ทิศทางติดตั้ง	แนวนอน	แนวตั้ง
ความเร็ว	ความเร็วเร่ง (G)
(มม./วินาที)	0.3	0.3
0	3	1.5
25	3	1.5
50	3	1
75	3	1
100	3	1

กรณีที่อุณหภูมิแวดล้อมไม่เกิน 15°C กรุณาใช้ภายในความเร็วด้านล่าง

・ลีด 6: ไม่เกิน 250 มม./วินาที

・ลีด 4: ไม่เกิน 50 มม./วินาที

・ลีด 2: ไม่เกิน 50 มม./วินาที

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

ระยะ Lead (มม.)	25 - 100 (ทุกๆ 25 มม.)	100-300 (ทุกๆ 50 มม.)
6	300
4	200
2	100

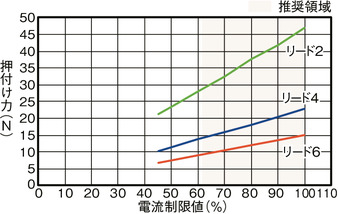

ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า

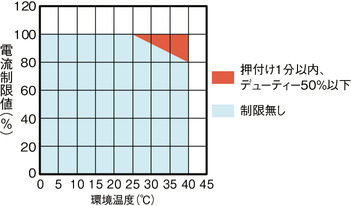

ข้อควรระวังในการใช้งานแบบกด

เมื่อใช้งานการกดด้วยแรงขับสูงในสภาพแวดล้อมที่มีอุณหภูมิสูง

กรุณาใช้ผลิตภัณฑ์ภายในเขตขีดจำกัดในกราฟ

คอนโทรลเลอร์ที่ใช้ได้

(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-769

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) น้ำหนักขนย้ายสูงสุดในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(2) กรณีที่มีการสั่งใช้งานผลักชิ้นงาน โปรดอ้างอิง "ภาพแสดงความสัมพันธ์ระหว่างแรงผลักกับค่าจำกัดกระแสไฟฟ้า" แรงผลักที่แสดงเป็นค่ามาตรฐาน สำหรับข้อควรระวัง กรุณาดูหน้า 1-315
(3) ต้องใช้ความระมัดระวังขึ้นอยู่กับการวางตำแหน่งในการติด กรุณาดูรายละเอียดหน้า 1-307
(4) เกณฑ์ความยาวของส่วนที่ยื่นออกมาคือ 50 มม. หรือน้อยกว่าในทิศทาง Ma, Mb และ Mc สำหรับความยาวของส่วนที่ยื่นออกมา กรุณาตรวจสอบคำอธิบายหน้า 2-109
(5) ตำแหน่งศูนย์กลางของวัตถุติดตั้งจะต้องไม่เกิน 1/2 ของระยะที่ยื่นพ้น แม้ระยะยื่นหรือโมเมนต์โหลดจะอยู่ในค่าที่ยอมรับได้ แต่หากเกิดเสียงหรือการสั่นสะท้านที่ผิดปกติระหว่างเครื่องทำงาน โปรดผ่อนเงื่อนไขการใช้งานลงแล้วจึงใช้งานต่อไป

กลับหน้าบนสุด

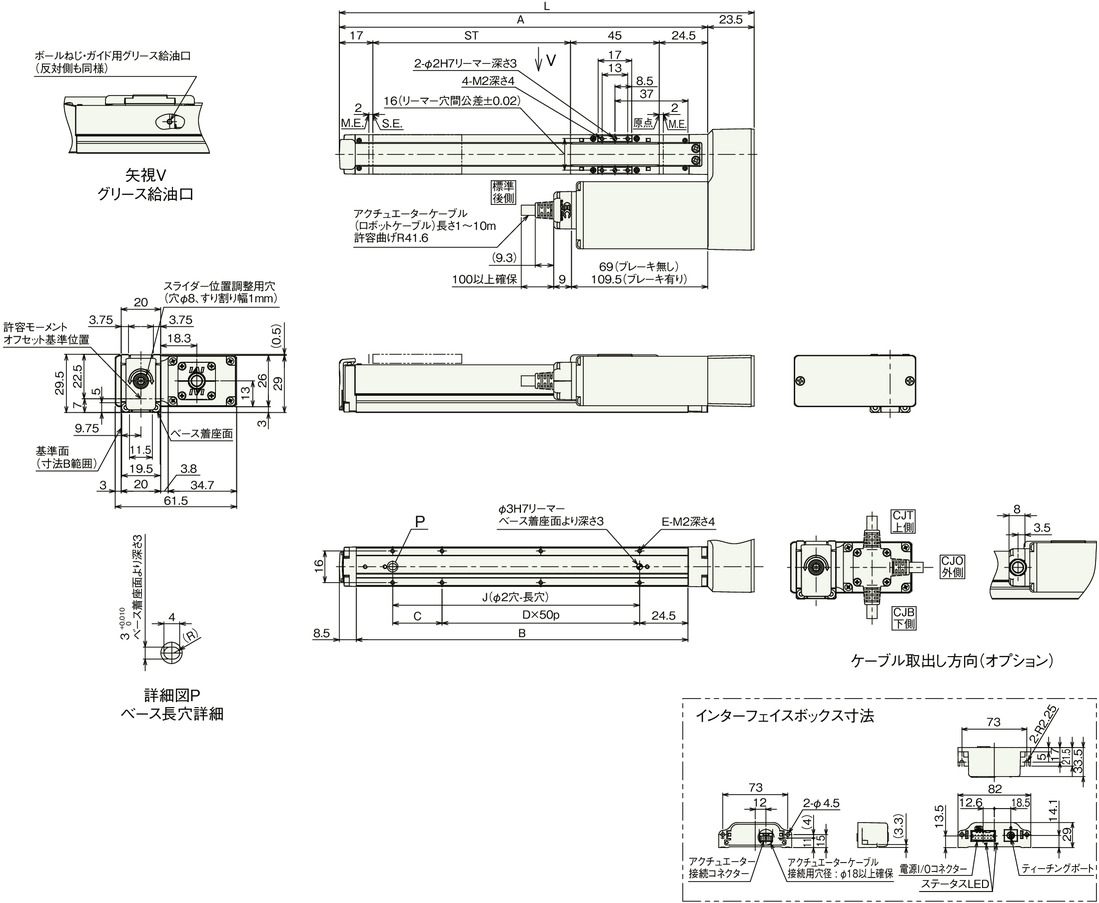

ภาพร่างแสดงขนาด

ST： สโตรค

M.E.： จุดสิ้นสุดเมคานิคัล

S.E.： จุดสิ้นสุดสโตรค

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ

(หมายเหตุ) กรุณายึดเคเบิลให้แน่นเพื่อไม่ให้ส่วนฐานของเคเบิลขยับ

　สามารถแยกและเปลี่ยนเคเบิลได้ (ขั้วคอนเนคเตอร์อยู่ภายในเคเบิ้ลบ็อก)

　ทิศทางทางออกของเคเบิ้ล (ตัวเลือกเสริม) สามารถเปลี่ยนได้โดยการเปลี่ยนทิศทางของเคเบิ้ลบ็อก

(หมายเหตุ) รูปภาพด้านล่างเป็นกรณีใช้สเปคมอเตอร์หมุนกลับทางซ้าย (ML)

ขนาดแยกตามสโตรค

สโตรค	25	50	75	100	150	200	250	300
L	135	160	185	210	260	310	360	410
A	111.5	136.5	161.5	186.5	236.5	286.5	336.5	386.5
B	93	118	143	168	218	268	318	368
C	0	25	0	25	25	25	25	25
D	1	1	2	2	3	4	5	6
E	4	6	6	8	10	12	14	16
J	50	75	100	125	175	225	275	325

น้ำหนักแยกตามสโตรค

สโตรค		25	50	75	100	150	200	250	300
น้ำหนัก (กก.)	ไม่มีเบรก	0.35	0.36	0.38	0.40	0.43	0.46	0.49	0.52
น้ำหนัก (กก.)	มีเบรก	0.42	0.44	0.46	0.47	0.50	0.54	0.57	0.60
