คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง
ข้อมูลจำเพาะที่สำคัญ
| รายการ | เนื้อหา | ||
|---|---|---|---|
| Lead | Ball screw lead (มม.) | 6 | |
| แนวตั้ง | น้ำหนักบรรทุก (หมายเหตุ 5) | น้ำหนักสูงสุดที่ขนย้ายได้ (กก.) (ปิดการประหยัดพลังงาน) | 10 |
| ความเร็ว / ความเร็วเร่ง-ลด | ความเร็วสูงสุด (มม./วินาที) | 225 | |
| ความเร็วต่ำสุด (มม./วินาที) | 8 | ||
| พิกัดความเร็วเร่ง-ลด (G) | 1 | ||
| ความเร็วเร่ง-ลดสูงสุด (G) | 1 | ||
| สโตรค (มม.) | 50 | ||
(หมายเหตุ 5) กรณีที่ความเร็วเท่ากับ 225 มม./วินาที และความเร็วเร่ง-ลดเท่ากับ 1G
(หมายเหตุ) น้ำหนักบรรทุกสูงสุดให้เป็นเกณฑ์สำหรับน้ำหนักของจิ๊กสต็อปเปอร์
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู φ10 มม. แบบรีด (rolled) C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.15 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | - (ไม่สามารถแสดงได้ เนื่องจากเป็นฟังก์ชั่นกำหนดตำแหน่ง 2 จุด ） |
| ก้าน (Rod) | วัสดุ φ25 มม.: อลูมิเนียม การชุบด้วยอลูไมต์แบบแข็ง |
| ไกด์เพลา | S45C |
| ขายึดด้านหน้า | คุณสมบัติของวัสดุ : อลูมิเนียมชุบผิวสีขาว |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
| ระดับการป้องกัน | IP20 |
| ทนการสั่นสะเทือน - ทนการกระแทก | 4.9m/s2 |
| มาตรฐานซึ่งรองรับในต่างประเทศ | CE Mark, ตามข้อกำหนด RoHS |
| ชนิดมอเตอร์ | พัลส์มอเตอร์ (□42) (ความจุไฟฟ้า: สูงสุด 4.2A) |
| ชนิดเอนโค้ดเดอร์ | แบบเพิ่มค่า (Incremental) |
| จำนวนพัลส์เอนโค้ดเดอร์ | 800 pulse/rev |
| ระยะเวลาจัดส่ง | ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง" |
คอนโทรลเลอร์ที่ใช้ได้
(หมายเหตุ) ซีรี่ส์ EC จะติดตั้งคอนโทรลเลอร์ไว้ภายใน สำหรับรายละเอียดของคอนโทรลเลอร์ในตัว กรุณาดูหน้า 2-769
มาตรฐานต่างประเทศ
ข้อควรระวังในการเลือก
 | (1) กรุณาใช้งานกับสต๊อปเปอร์เท่านั้นเท่านั้น ไม่แนะนำให้ใช้เพื่อวัตถุประสงค์อื่น ๆ (2) ตำแหน่งจุดเริ่มถูกติดไว้ที่ด้านตรงข้ามมอเตอร์ ตำแหน่งจุดเริ่ม ตรวจสอบได้ที่แผนผังขนาด (3) กรุณาใช้แรงขับที่เกิดจากคอนเวเยอร์ ฯลฯ (น้ำหนักด้านข้าง) ในน้ำหนักที่ยอมรับได้เท่ากับ 500N หรือน้อยกว่า |

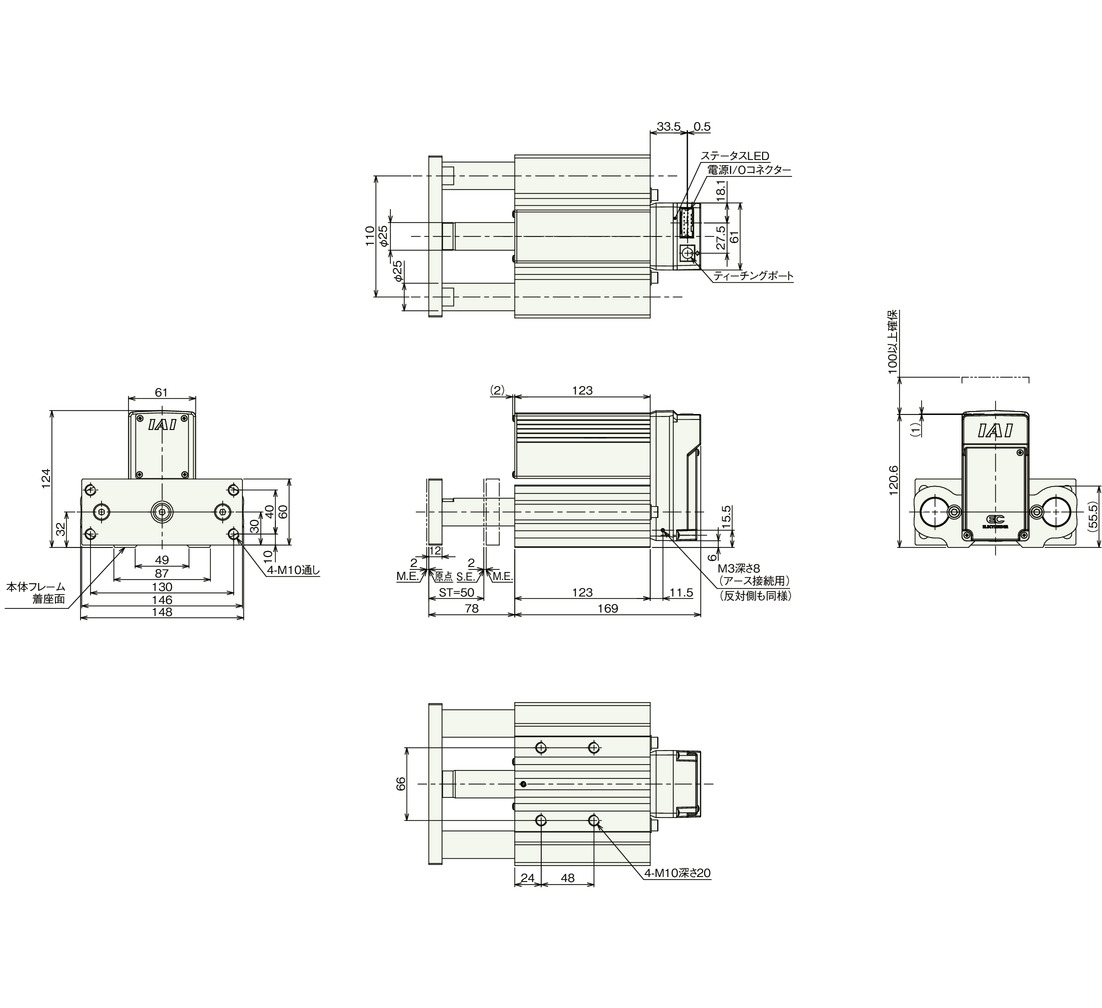

ภาพร่างแสดงขนาด
ST： สโตรค
M.E.： จุดสิ้นสุดเมคานิคัล
S.E.： จุดสิ้นสุดสโตรค
(ข้อควรระวัง) กรณีกลับตำแหน่งเริ่มต้น ก้าน (Rod) จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับวัตถุโดยรอบ
(หมายเหตุ) ไม่ได้ติดตั้งหัวอัดจาระบีสำหรับการจ่ายจาระบี
(หมายเหตุ) ไม่มีช่องเติมจารบีสำหรับบอลสกรู
น้ำหนักมวลสาร
| สโตรค | 50 |
|---|---|
| น้ำหนัก (กก.) | 3.8 |

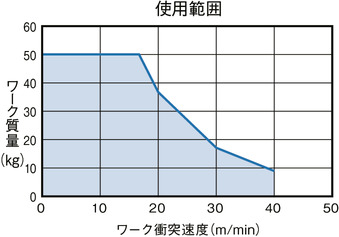

แผนภาพแสดงความสัมพันธ์ระหว่างน้ำหนักชิ้นงานและความเร็วปะทะชิ้นงาน

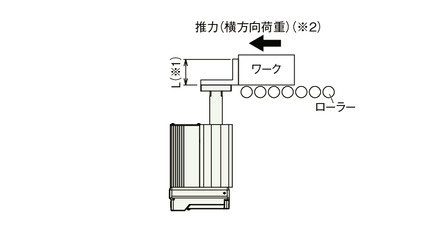

(*1) กรุณาใช้ภายในขอบเขต L ขนาด 50 มม.
(*2) กรุณาใช้แรงขับจากคอนเวเยอร์ ฯลฯ ที่รับน้ำหนักได้เท่ากับ 500N หรือน้อยกว่า
