ICSB3-G1J□HB1□
ICSPB3-G1J□HB1□

ความเร็วสูงสุดแยกตามสโตรค

G1J□HB1H

(หน่วยเป็น มม./วินาที)


100～450500～6007001000～12001300140015001600170018001900200021002200230024002500
แกน X－120011501000950830740650590540490440430370340
แกน Y－1200－
แกน Z960－

G1J□HB1M

(หน่วยเป็น มม./วินาที)


100～450500～6007001000～12001300140015001600170018001900200021002200230024002500
แกน X－120011501000950830740650590540490440430370340
แกน Y－1200－
แกน Z480－

G1J□HB1L

(หน่วยเป็น มม./วินาที)


100～450500～6007001000～12001300140015001600170018001900200021002200230024002500
แกน X－120011501000950830740650590540490440430370340
แกน Y－1200－
แกน Z240－

สเปคร่วม

รูปแบบการขับเคลื่อนบอลสกรู แบบรีด C10 [เทียบเท่าแบบรีด C5]
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ±0.01 มม. [±0.005 มม.]
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)ไม่เกิน 0.05 มม. [0.02 มม.]
ไกด์แบบมีตัว Base
ฐานวัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ส่งกำลังมอเตอร์แกน X / Lead400W/20 มม.
ส่งกำลังมอเตอร์แกน Y / Lead200W/20 มม.
ส่งกำลังมอเตอร์แกน Z / Lead60W/16 มม. (H), 8 มม. (M), 4 มม. (L)

น้ำหนักขนย้าย

หน่วยที่แสดงในตารางคือ กก.

G1J□HB1H


สโตรคแกน Y
500～700
สโตรคแกน Z1003.5
150
200
250
300
350
400
450
500
550
600

G1J□HB1M


สโตรคแกน Y
500～700
สโตรคแกน Z1007.0
150
200
250
300
350
400
450
500
550
600

G1J□HB1L


สโตรคแกน Y
500～700
สโตรคแกน Z10014.0
150
200
250
300
350
400
450
500
550
600

คอนโทรลเลอร์ที่ใช้ได้

โปรดดูที่หน้าคอนโทรลเลอร์แต่ละตัว (หน้า 7-4) อนึ่ง คอนโทรลเลอร์ทำการจำหน่ายแยกต่างหาก

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) ช่องสโตรคของรายการโมเดล ในโมเดลแสดงด้วยหน่วย ซม. (เซนติเมตร)
(2) ความยาวสายเคเบิลคือระยะตั้งแต่กล่องคอนเน็กเตอร์แกน X (กรณีมีรางกระดูกงูคือนับตั้งแต่สายเคเบิลของแอคชูเอเตอร์แกน X) ไปจนถึงคอนโทรลเลอร์ ตามมาตรฐานแล้วยาว 3 ม. หรือ 5 ม. แต่ความยาวระยะอื่นก็สามารถรองรับได้ในหน่วย ม. สามารถใช้งานได้ความยาวสูงสุดถึง 15 ม.
(3) ความเร็วเร่งจำกัด แกน Z Lead 4 เท่ากับ 0.2G นอกเหนือจากนั้นเท่ากับ 0.4G น้ำหนักขนย้ายในกรณีที่ทำงานด้วยความเร็วเร่งจำกัด เมื่อเพิ่มความเร็วเร่ง น้ำหนักขนย้ายที่ได้จะลดลง
(4) โปรดระวังว่ายิ่งสโตรคยาวยิ่งทำให้ความเร็วสูงสุดต่ำลง
(5) ที่ระบุใน [ ] คือในกรณีที่เป็นโมเดลแบบสเปคความแม่นยำสูง

กลับหน้าบนสุด

รายละเอียดโมเดล

ทิศทาง
ประกอบร่วม XY
(ข้อควรระวัง 1)		แบบความเร็ว
แกน Z
(ข้อควรระวัง 2)		รูปแบบ
1HICSB3【ICSPB3】-G1J1HB1H-①-②③-④⑤-⑥⑦-T2-⑧-⑨
MICSB3【ICSPB3】-G1J1HB1M-①-②③-④⑤-⑥⑦-T2-⑧-⑨
LICSB3【ICSPB3】-G1J1HB1L-①-②③-④⑤-⑥⑦-T2-⑧-⑨
2HICSB3【ICSPB3】-G1J2HB1H-①-②③-④⑤-⑥⑦-T2-⑧-⑨
MICSB3【ICSPB3】-G1J2HB1M-①-②③-④⑤-⑥⑦-T2-⑧-⑨
LICSB3【ICSPB3】-G1J2HB1L-①-②③-④⑤-⑥⑦-T2-⑧-⑨

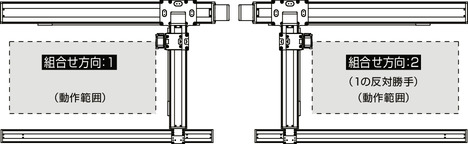

(ข้อควรระวัง 1) ทิศทางการประกอบร่วม XY โปรดดูที่ภาพด้านล่าง รายละเอียดของ 1 - 9 ในโมเดลข้างต้น โปรดดูที่ตารางด้านล่าง

(ข้อควรระวัง 2) น้ำหนักขนย้ายและความเร็วสูงสุดจะแปรผันตามชนิดของแกน Z

คำอธิบายสัญลักษณ์ในโมเดล

เลขที่เนื้อหารายละเอียดที่ระบุ
①ชนิดเอนโค้ดเดอร์WA : แบบสัมบูรณ์ไร้แบตเตอรี่
②สโตรคแกน X100：1000 มม.
　　～
250：2500 มม.
③แกน X อุปกรณ์เสริมโปรดดูตารางอ็อปชั่นเสริม
④สโตรคแกน Y50：500 มม.
　　～
70：700 มม.
⑤แกน Y อ็อปชั่นเสริมโปรดดูตารางอ็อปชั่นเสริม
⑥สโตรคแกน Z10：100 มม.
　　～
60：600 มม.
⑦แกน Z อ็อปชั่นเสริมโปรดดูตารางอ็อปชั่นเสริม
⑧ความยาวสายเคเบิล3L：3 ม.
5L：5 ม.
□L：□ ม.
⑨แกน Y - แกน Z การเดินสายเคเบิลCT-CT : รางกระดูกงู - รางกระดูกงู

ทิศทาง ประกอบร่วม XY

แกนโครงสร้าง

ชื่อเรียกแกนรูปแบบหน้าสำหรับอ้างอิง
แกน X (แกนขับเคลื่อน)ISB【ISPB】-LXUWX-①-400-20-②-T2-⑪-③2-417
แกน Y (แกนวิ่งแนวตั้ง)ISB-SXM05-N-0-0-②－
แกน YISB【ISPB】-MXM-①-200-20-④-T2-⑪-⑤2-361
แกน ZISB【ISPB】-SXM-①-60-⑩-⑥-T2-⑪-⑦2-341

(ข้อควรระวัง) โมเดล 1 - 7 ข้างต้น โปรดดูสัญลักษณ์ในโมเดลที่ปรากฏในตารางข้างบน อนึ่ง สโตรคที่แสดงใช้หน่วย มม. (มิลลิเมตร)

(ข้อควรระวัง) หมายเลข 10 ในโมเดลข้างต้นจะมีระบุ Lead ไว้ด้วย

　16 : กรณีแบบความเร็วแกน Z คือ H

　8 : กรณีแบบความเร็วแกน Z คือ M

　4 : กรณีแบบความเร็วแกน Z คือ L

(ข้อควรระวัง) หมายเลข 11 ในโมเดลข้างต้น มีระบุทิศทางการนำสายเคเบิลออก ทิศทางการนำสายออก โปรดดูที่หน้า 4-25

ภาพร่างแสดงขนาด

ICSB3【ICSPB3】-G1J□HB1□-CT-CT (สเปครางกระดูกงู)

(ข้อควรระวัง) ตำแหน่งประกอบที่ปรากฏในดรอว์อิ้งจะกลายเป็นจุดเริ่มต้น กรณีจะเปลี่ยนจุดเริ่มต้น โปรดระบุ NM ที่เป็นอ็อปชั่นเสริม และกรณีจะเปลี่ยนจุดเริ่มต้นหลังส่งมอบสินค้าแล้วจะต้องทำการปรับคืน จึงโปรดใช้ความระวัง

สโตรคแกน X1000110012001300140015001600170018001900200021002200230024002500
L1014111412141314141415141614171418141914201421142214231424142514
A1450155016501750185019502050215022502350245025502650275028502950
B1111111222233333
C275325375425475525575425475525575425475525575625
D12121212121212161616162020202020
E1350145015501650175018501950205021502250235024502550265027502850
F1150125013501450155016501750185019502050215022502350245025502650
N62567572577582587592597510251075112511751225127513251375
