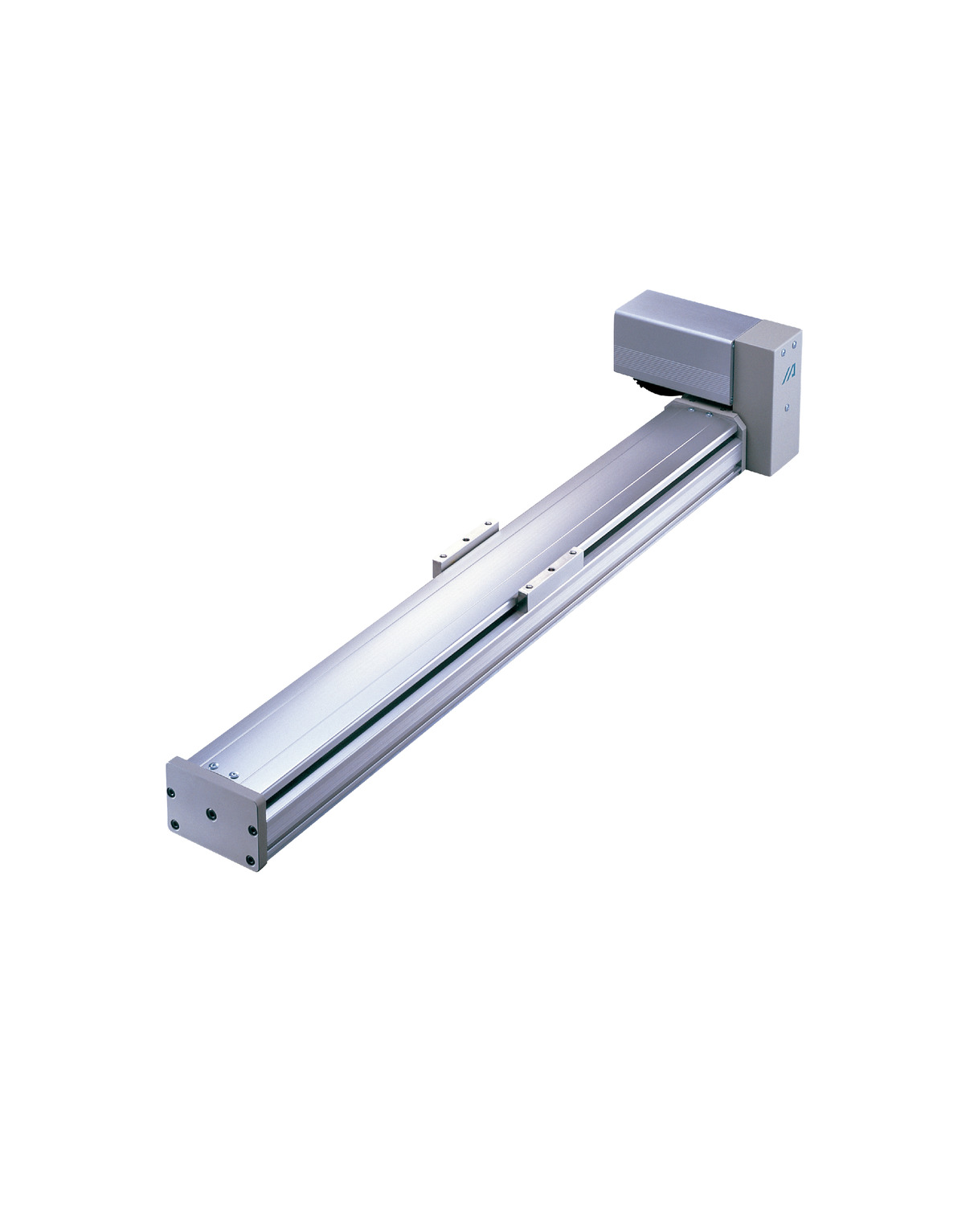

ข้อมูลจำเพาะที่สำคัญ

ทิศทางโมเมนต์ชนิดสไลเดอร์

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	รูปลักษณ์ภายนอก	จำนวนแกนที่ เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม														จำนวนจุดที่กำหนดตำแหน่งสูงสุด
				ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
							DV	CC	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
MSCON-C		6	เทียบเท่า AC 100V/200V	－	－	－	●	●	●	●	－	－	●	●	－	－	－	256
SCON-CAL/CGAL		1		●	－	－	●	●	●	●	●	－	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SCON-CB/CGB		1		●	●	－	●	●	●	●	●	●	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SCON-LC/LCG		1		－	－	●	●	●	●	●	●	－	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SSEL-CS		2		●	－	●	●	●	●	－	－	－	－	●	－	－	－	20000
XSEL-P/Q		6	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	●	－	－	－	－	●	－	－	－	20000
XSEL-RA/SA		8		－	－	●	●	●	●	－	－	－	●	●	－	－	－	55000 (แตกต่างกันไปตามแต่ละรุ่น)

(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13

มาตรฐานต่างประเทศ

ข้อควรระวังในการเลือก

(1) โปรดดูรายละเอียดทิศทางการประกอบมอเตอร์ได้ที่หน้า 1-383 (2) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง" (3) กรณีจะเพิ่ม Creep sensor และลิมิตสวิตซ์กลับตำแหน่งเริ่มต้น ด้านที่จะติดตั้ง Sensor จะขึ้นอยู่กับทิศทางการติดตั้งมอเตอร์บนตัวโครงสร้าง ขอให้ใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-383 (4) โมเมนต์ที่ยอมรับได้แบบพลวัตตอนเลือกดับเบิ้ลสไลเดอร์, ความยาวของโหลดที่ยื่น โปรดดูที่หน้า 1-369 (5) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-379 (6) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 450 มม.

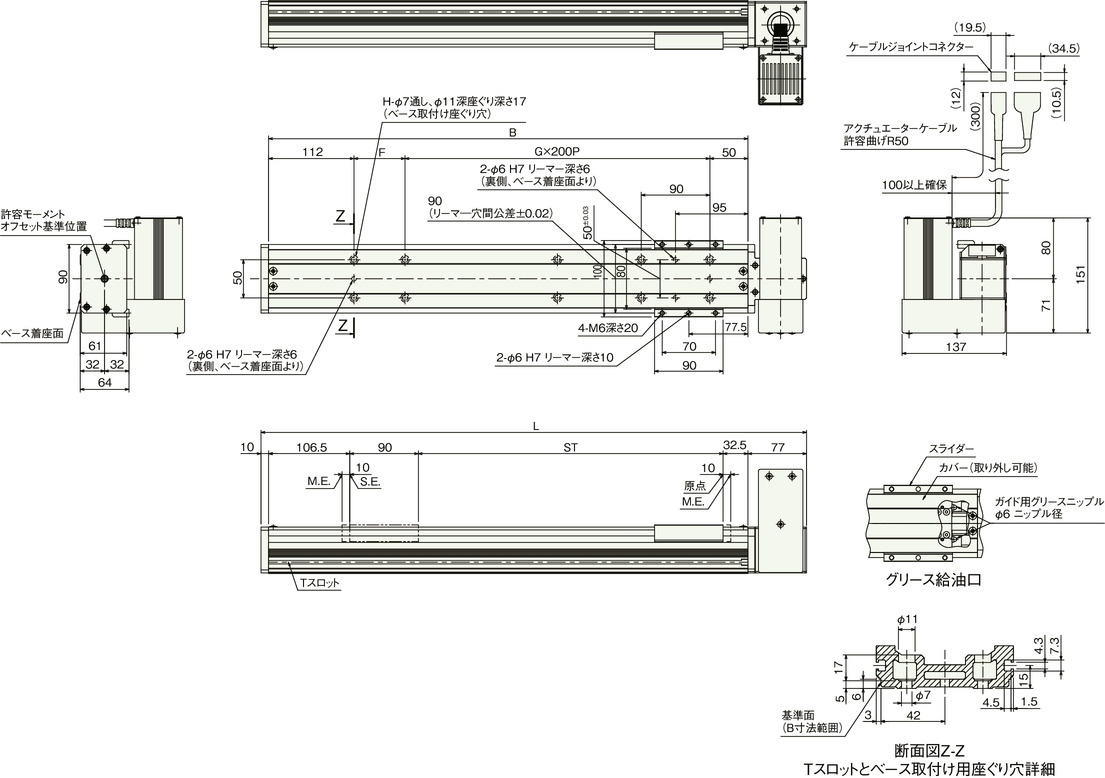

ภาพร่างแสดงขนาด

รุ่นสไลเดอร์เดี่ยว

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

(หมายเหตุ) ที่คอนเน็คเตอร์ข้อต่อสายเคเบิลจะเชื่อมระหว่างสายเคเบิลของมอเตอร์และสายเคเบิลของเอนโค้ดเดอร์

รายละเอียดเกี่ยวกับสายเคเบิล โปรดดูที่หน้า 1-296

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ

(หมายเหตุ) ในการเปลี่ยนทิศทางกลับตำแหน่งเริ่มต้นจะต้องทำการปรับการย้อนกลับ โปรดใช้ความระมัดระวัง

ขนาดแยกตามสโตรค

สโตรค	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
L	516	616	716	816	916	1016	1116	1216	1316	1416	1516	1616	1716	1816	1916	2016	2116	2216	2316
B	429	529	629	729	829	929	1029	1129	1229	1329	1429	1529	1629	1729	1829	1929	2029	2129	2229
F	67	167	67	167	67	167	67	167	67	167	67	167	67	167	67	167	67	167	67
G	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10
H	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26

น้ำหนักแยกตามสโตรค

สโตรค	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
น้ำหนัก (กก.)	4.5	5.0	5.5	6.0	6.5	6.9	7.4	7.9	8.4	8.9	9.3	9.8	10.3	10.8	11.3	11.7	12.2	12.7	13.2

รุ่นดับเบิ้ลสไลเดอร์

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

(หมายเหตุ) ที่คอนเน็คเตอร์ข้อต่อสายเคเบิลจะเชื่อมระหว่างสายเคเบิลของมอเตอร์และสายเคเบิลของเอนโค้ดเดอร์

รายละเอียดเกี่ยวกับสายเคเบิล โปรดดูที่หน้า 1-296

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนไปถึง M.E. ขอให้ระวังเนื่องจากอาจเกิดการชนกับบริเวณโดยรอบ

(หมายเหตุ) ในการเปลี่ยนทิศทางกลับตำแหน่งเริ่มต้นจะต้องทำการปรับการย้อนกลับ โปรดใช้ความระมัดระวัง

ขนาดแยกตามสโตรค

สโตรค	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
สโตรคที่มีประสิทธิภาพ ณ ขณะช่วง Span น้อยที่สุด	65	165	265	365	465	565	665	765	865	965	1065	1165	1265	1365	1465	1565	1665	1765	1865
L	516	616	716	816	916	1016	1116	1216	1316	1416	1516	1616	1716	1816	1916	2016	2116	2216	2316
B	429	529	629	729	829	929	1029	1129	1229	1329	1429	1529	1629	1729	1829	1929	2029	2129	2229
F	67	167	67	167	67	167	67	167	67	167	67	167	67	167	67	167	67	167	67
G	1	1	2	2	3	3	4	4	5	5	6	6	7	7	8	8	9	9	10
H	8	8	10	10	12	12	14	14	16	16	18	18	20	20	22	22	24	24	26

น้ำหนักแยกตามสโตรค

สโตรค	200	300	400	500	600	700	800	900	1000	1100	1200	1300	1400	1500	1600	1700	1800	1900	2000
น้ำหนัก (กก.)	5.1	5.6	6.1	6.6	7.1	7.5	8.0	8.5	9.0	9.5	9.9	10.4	10.9	11.4	11.9	12.3	12.8	13.3	13.8
