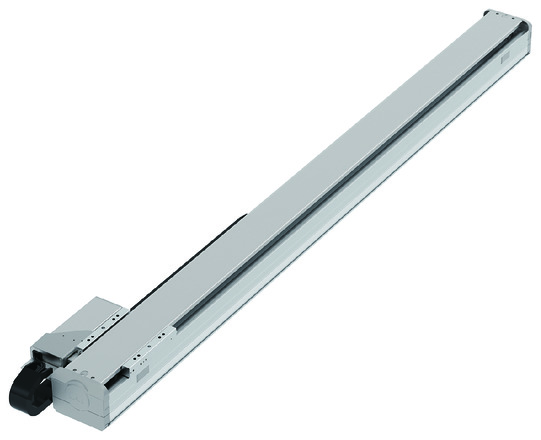

NSA-LXMS

คุณสมบัติพิเศษของผลิตภัณฑ์

รูปแบบการติดตั้ง

ภาพร่างแสดงขนาด
ข้อควรระวังในการเลือก
คอนโทรลเลอร์ที่ใช้ได้

ข้อมูลจำเพาะที่สำคัญ

ข้อมูลจำเพาะที่ 1

รายการ			เนื้อหา
Lead		Ball screw lead (มม.)	40	20
แนวนอน	น้ำหนักขนย้าย	น้ำหนักโหลดสูงสุด (กก.)	40	80
	ความเร็ว / ความเร็วเร่ง-ลด	ความเร็วสูงสุด (มม./วินาที)	2400	1300
		พิกัดความเร็วเร่ง-ลด (G)	0.3	0.3
		ความเร็วเร่ง-ลดสูงสุด (G)	0.8	0.9
แรงผลัก		พิกัดแรงผลัก (N)	169.6	339.1
สโตรค		สโตรคต่ำสุด (มม.)	600	600
		สโตรคสูงสุด (มม.)	2250	2250
		ระยะ Pitch ของสโตรค (มม.)	50	50

ข้อมูลจำเพาะที่ 2

รายการ	เนื้อหา
รูปแบบการขับเคลื่อน	บอลสกรู φ20 มม. เทียบเท่าแบบรีด (rolled) C5
ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ	±0.01 มม.
ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion)	ไม่เกิน 0.02 มม.
ฐาน	วัสดุ : อะลูมิเนียม ชุบผิวสีขาว
ลิเนียร์ไกด์	ชนิดหมุนเวียนเคลื่อนที่เชิงเส้นแบบไม่จำกัด
โมเมนต์ที่ยอมรับได้แบบสถิต	Ma : 774 N･m
	Mb : 1106 N･m
	Mc : 1566 N･m
โมเมนต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 3)	Ma : 162 N･m
	Mb : 231 N･m
	Mc : 327 N･m
อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้	0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น)
ระดับการป้องกัน	－
ทนการสั่นสะเทือน - ทนการกระแทก	4.9m/s²
มาตรฐานซึ่งรองรับในต่างประเทศ	CE Mark, ตามข้อกำหนด RoHS
ชนิดมอเตอร์	AC เซอร์โวมอเตอร์ (200V)
ชนิดเอนโค้ดเดอร์	แบบสัมบูรณ์ไร้แบตเตอรี่ (17bit)
จำนวนพัลส์เอนโค้ดเดอร์	131072 pulse/rev
ระยะเวลาจัดส่ง	ระบุในโฮมเพจ "สอบถามเรื่องการจัดส่ง"

(หมายเหตุ 3) กรณีที่อายุการใช้งานพิกัดตามมาตรฐานที่ 10,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง โปรดตรวจสอบอายุใช้งานเคลื่อนที่จากแคตตาล็อครวมสินค้าปี 2020 หน้า 1-180

ทิศทางโมเมนต์ชนิดสไลเดอร์

ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง

น้ำหนักขนย้ายใช้หน่วย กก.

Lead	ความเร็วสูงสุด	ความเร็วเร่ง (G)
(มม.)	(มม./วินาที)	0.3	0.4	0.5	0.6	0.7	0.8	0.9
40	2400	40	30	20	15	10	7	－
20	1300	80	60	40	30	20	15	7

สโตรคและความเร็วสูงสุด

(หน่วยเป็น มม./วินาที)

สโตรค Lead	600 - 2250 (ทุกๆ 50 มม.)
40	2400
20	1300

คอนโทรลเลอร์ที่ใช้ได้

แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน

ชื่อ	จำนวนแกนที่ เชื่อมต่อได้สูงสุด	แรงดันไฟจ่ายเข้าเครื่อง	รูปแบบการควบคุม															จำนวนจุดที่กำหนดตำแหน่งสูงสุด
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	เน็ตเวิร์ค *เลือก
			ชุดกำหนดตำแหน่ง	แถวพัลส์	โปรแกรม	DV	CC	CIE	PR	CN	ML	ML3	EC	EP	PRT	SSN	ECM
RCON	16	DC24V เฟสเดี่ยว AC200V สามเฟส AC200V	－	－	－	●	●	●	●	－	－	－	●	●	●	－	－	128
RSEL	8	DC24V เฟสเดี่ยว AC200V สามเฟส AC200V	－	－	●	●	●	●	●	－	－	－	●	●	●	－	－	36000
SCON-CB/CGB	1	เทียบเท่า AC200V	●	●	－	●	●	●	●	●	●	●	●	●	●	－	－	512 (สเปคเน็ตเวิร์คคือ 768)
SSEL-CS	2	เทียบเท่า AC 100V/200V	●	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-P/Q	6	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	－	●	－	－	－	20000
XSEL-RA/SA	8	เทียบเท่า AC200V สามเฟส AC200V	－	－	●	●	●	－	●	－	－	－	●	●	－	－	－	55000 (แตกต่างกันไปตามแต่ละรุ่น)

(ข้อควรระวัง) สำหรับสัญลักษณ์เรียกชื่อย่อของเน็ตเวิร์ค เช่น DV, CC โปรดดูเพิ่มเติมจากแคตตาล็อครวมสินค้าปี 2020 หน้า 7-17

ข้อควรระวังในการเลือก

(1) น้ำหนักขนย้ายในตาราง "ข้อมูลจำเพาะที่สำคัญ" จะระบุด้วยค่าสูงสุด รายละเอียดโปรดดูที่ "ตารางแสดงน้ำหนักขนย้ายโดยแยกตามความเร็ว - ความเร็วเร่ง"
(2) ตำแหน่งศูนย์กลางของวัตถุติดตั้งจะต้องไม่เกิน 1/2 ของระยะที่ยื่นพ้น แม้ระยะยื่นหรือโมเมนต์โหลดจะอยู่ในค่าที่ยอมรับได้ แต่หากเกิดเสียงหรือการสั่นสะท้านที่ผิดปกติระหว่างเครื่องทำงาน โปรดผ่อนเงื่อนไขการใช้งานลงแล้วจึงใช้งานต่อไป
(3) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 900 มม. ความยาวโหลดยื่นพ้น โปรดดูที่ดรอว์อิ้งหน้า 69
(4) Duty ที่สามารถใช้งานได้ตามมาตรฐานจะเปลี่ยนไปตามอัตราโหลด รายละเอียดโปรดดูที่หน้า 69
(5) สำหรับท่าทางการติดตั้งที่เข้ากันได้ โปรดดูที่หน้า 6

กลับหน้าบนสุด

มาตรฐานต่างประเทศ

ภาพร่างแสดงขนาด

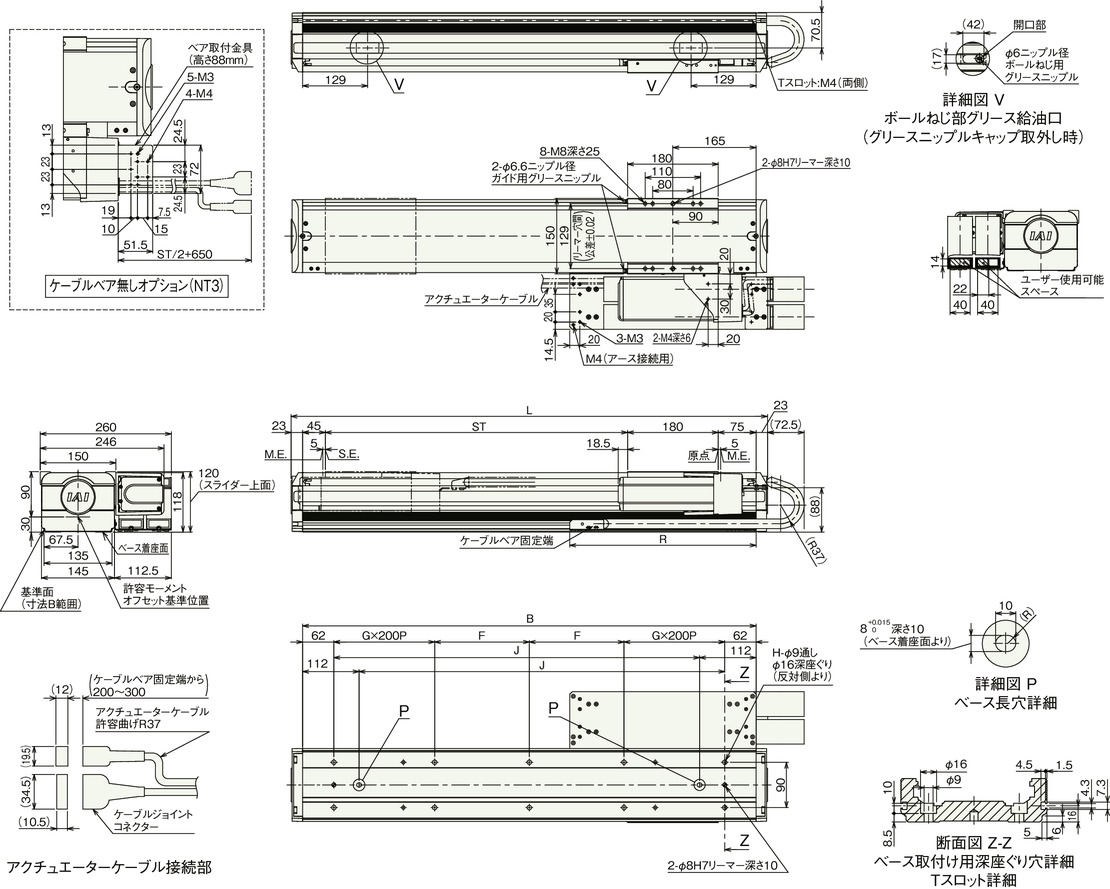

NSA-LXMS_ ทิศทางการติดตั้งรางกระดูกงูมาตรฐาน (มาตรฐาน/CT3)

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

(หมายเหตุ) คอนเน็คเตอร์ข้อต่อสายเคเบิลจะเชื่อมระหว่างสายเคเบิลของมอเตอร์และสายเคเบิลของเอนโค้ดเดอร์

　รายละเอียดของสายเคเบิลโปรดดูที่หน้า 70

(หมายเหตุ) กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปถึง M.E. โปรดระวังการชนกับสิ่งของโดยรอบบริเวณนั้น

ขนาดแยกตามสโตรค

สโตรค	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000	2050	2100	2150	2200	2250
L	946	996	1046	1096	1146	1196	1246	1296	1346	1396	1446	1496	1546	1596	1646	1696	1746	1796	1846	1896	1946	1996	2046	2096	2146	2196	2246	2296	2346	2396	2446	2496	2546	2596
B	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000	2050	2100	2150	2200	2250	2300	2350	2400	2450	2500	2550
F	188	213	238	263	288	313	138	163	188	213	238	263	288	313	138	163	188	213	238	263	288	313	138	163	188	213	238	263	288	313	138	163	188	213
G	1	1	1	1	1	1	2	2	2	2	2	2	2	2	3	3	3	3	3	3	3	3	4	4	4	4	4	4	4	4	5	5	5	5
H	10	10	10	10	10	10	14	14	14	14	14	14	14	14	18	18	18	18	18	18	18	18	22	22	22	22	22	22	22	22	26	26	26	26
J	726	776	826	876	926	976	1026	1076	1126	1176	1226	1276	1326	1376	1426	1476	1526	1576	1626	1676	1726	1776	1826	1876	1926	1976	2026	2076	2126	2176	2226	2276	2326	2376
R	370	388	406	442	460	496	514	532	568	586	622	640	658	694	712	730	766	784	820	838	856	892	910	946	964	982	1018	1036	1072	1090	1108	1144	1162	1180

น้ำหนักแยกตามสโตรค

สโตรค	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000	2050	2100	2150	2200	2250
น้ำหนัก (กก.)	23.3	24.1	24.8	25.6	26.3	27.1	27.9	28.6	29.4	30.2	30.9	31.7	32.4	33.2	33.9	34.7	35.5	36.2	37.0	37.8	38.5	39.3	40.0	40.8	41.6	42.3	43.1	43.9	44.7	45.4	46.1	46.9	47.7	48.4

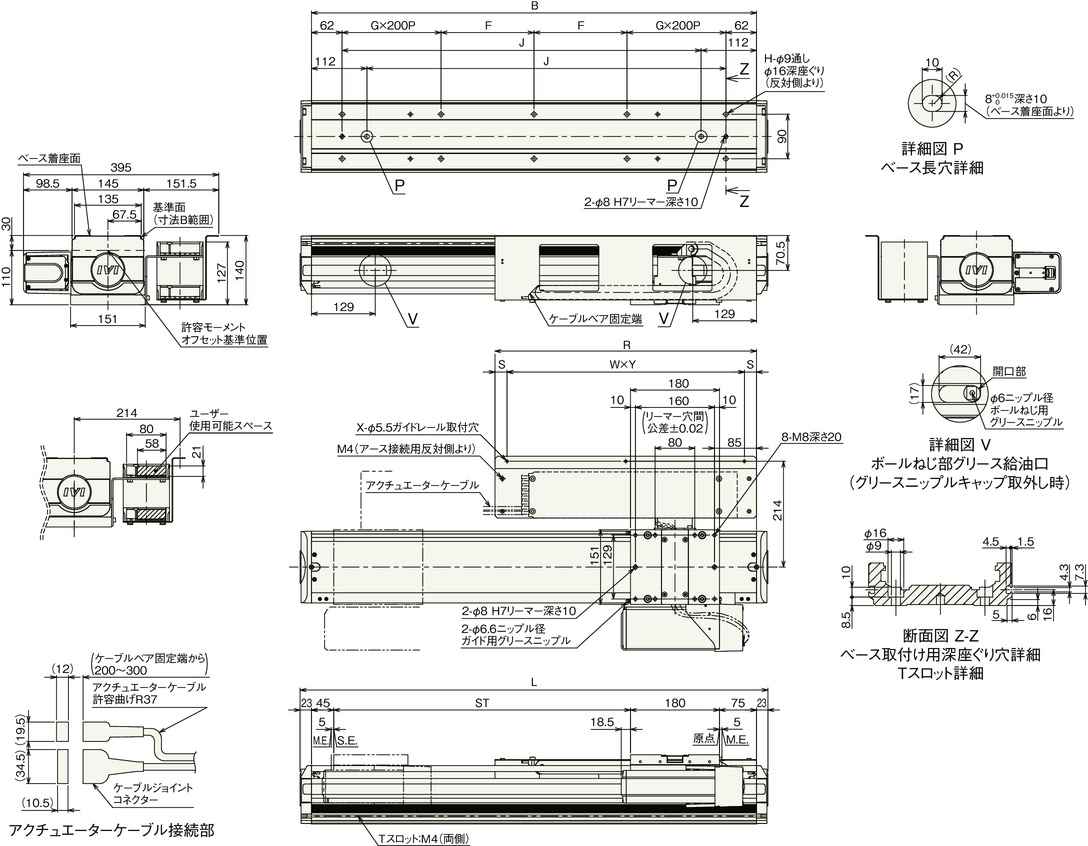

NSA-LXMS_ ทิศทางการติดตั้งรางกระดูกงูสำหรับผู้ใช้งาน (มาตรฐาน/UM3)

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

　รายละเอียดของสายเคเบิลโปรดดูที่หน้า 70

ขนาดแยกตามสโตรค

สโตรค	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000	2050	2100	2150	2200	2250
L	946	996	1046	1096	1146	1196	1246	1296	1346	1396	1446	1496	1546	1596	1646	1696	1746	1796	1846	1896	1946	1996	2046	2096	2146	2196	2246	2296	2346	2396	2446	2496	2546	2596
B	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000	2050	2100	2150	2200	2250	2300	2350	2400	2450	2500	2550
F	188	213	238	263	288	313	138	163	188	213	238	263	288	313	138	163	188	213	238	263	288	313	138	163	188	213	238	263	288	313	138	163	188	213
G	1	1	1	1	1	1	2	2	2	2	2	2	2	2	3	3	3	3	3	3	3	3	4	4	4	4	4	4	4	4	5	5	5	5
H	10	10	10	10	10	10	14	14	14	14	14	14	14	14	18	18	18	18	18	18	18	18	22	22	22	22	22	22	22	22	26	26	26	26
J	726	776	826	876	926	976	1026	1076	1126	1176	1226	1276	1326	1376	1426	1476	1526	1576	1626	1676	1726	1776	1826	1876	1926	1976	2026	2076	2126	2176	2226	2276	2326	2376
R	370	388	406	442	460	496	514	532	568	586	622	640	658	694	712	730	766	784	820	838	856	892	910	946	964	982	1018	1036	1072	1090	1108	1144	1162	1180

น้ำหนักแยกตามสโตรค

สโตรค		600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000	2050	2100	2150	2200	2250
น้ำหนัก (กก.)	มีพร้อมรางกระดูกงูสำหรับผู้ใช้งาน	23.7	24.4	25.2	26.0	26.8	27.6	28.3	29.1	29.9	30.7	31.5	32.3	33.0	33.8	34.6	35.4	36.2	36.9	37.8	38.5	39.3	40.1	40.9	41.7	42.4	43.2	44.1	44.8	45.6	46.4	47.2	48.0	48.7	49.5
น้ำหนัก (กก.)	ไม่มีรางกระดูกงู	22.8	23.6	24.3	25.0	25.8	26.5	27.2	27.9	28.7	29.4	30.1	30.9	31.6	32.3	33.0	33.8	34.5	35.2	36.0	36.7	37.4	38.1	38.9	39.6	40.3	41.1	41.8	42.5	43.3	44.0	44.7	45.4	46.2	46.9

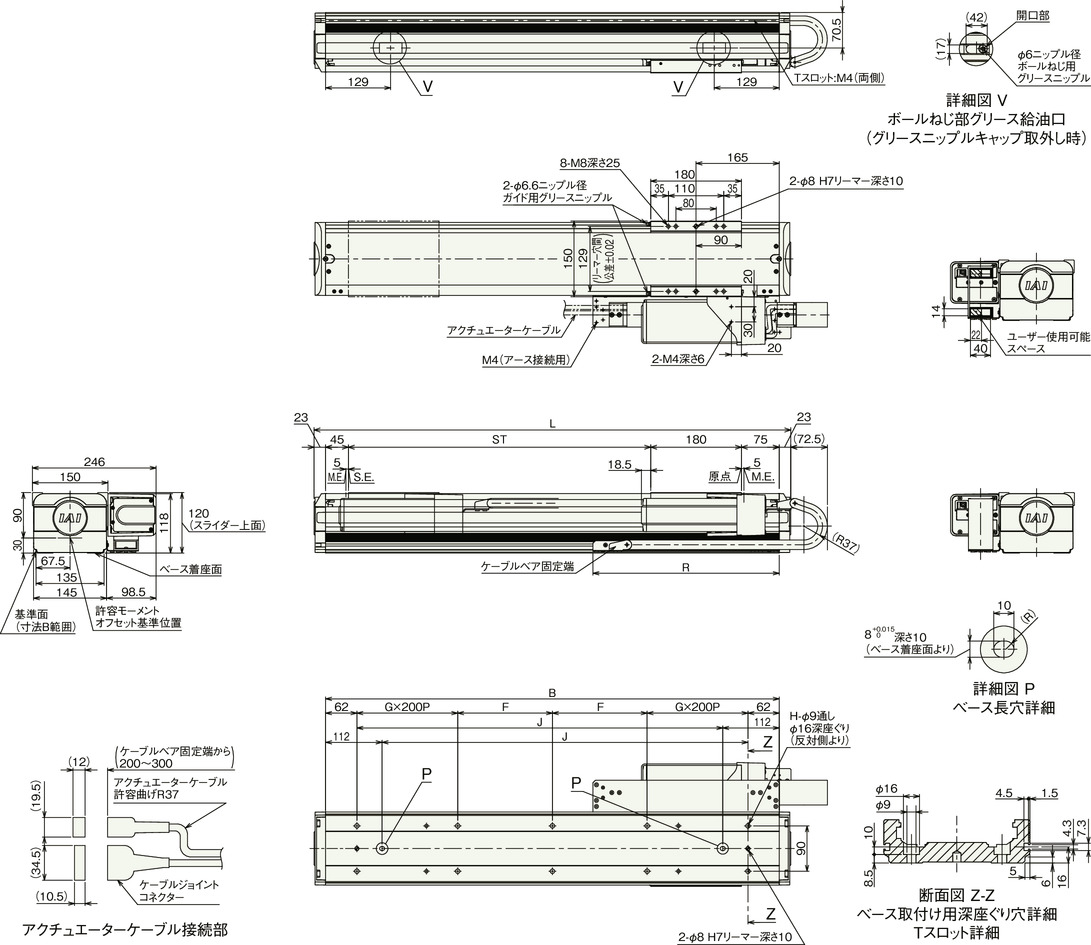

NSA-LXMS_ ทิศทางการติดตั้งรางกระดูกงูส่วนขยาย (มาตรฐานแนวนอน/ET5)

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

*1 รางกระดูกงูอาจเกิดการพองตัวได้ โปรดเว้นพื้นที่เผื่อไว้ด้วย

　รายละเอียดของสายเคเบิลโปรดดูที่หน้า 70

ขนาดแยกตามสโตรค

สโตรค	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000	2050	2100	2150	2200	2250
L	946	996	1046	1096	1146	1196	1246	1296	1346	1396	1446	1496	1546	1596	1646	1696	1746	1796	1846	1896	1946	1996	2046	2096	2146	2196	2246	2296	2346	2396	2446	2496	2546	2596
B	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000	2050	2100	2150	2200	2250	2300	2350	2400	2450	2500	2550
F	188	213	238	263	288	313	138	163	188	213	238	263	288	313	138	163	188	213	238	263	288	313	138	163	188	213	238	263	288	313	138	163	188	213
G	1	1	1	1	1	1	2	2	2	2	2	2	2	2	3	3	3	3	3	3	3	3	4	4	4	4	4	4	4	4	5	5	5	5
H	10	10	10	10	10	10	14	14	14	14	14	14	14	14	18	18	18	18	18	18	18	18	22	22	22	22	22	22	22	22	26	26	26	26
J	726	776	826	876	926	976	1026	1076	1126	1176	1226	1276	1326	1376	1426	1476	1526	1576	1626	1676	1726	1776	1826	1876	1926	1976	2026	2076	2126	2176	2226	2276	2326	2376
R	546	572	597	621	646	672	698	722	746	773	797	821	845	872	896	923	947	971	998	1022	1046	1072	1098	1122	1146	1172	1196	1222	1246	1272	1296	1322	1346	1372

น้ำหนักแยกตามสโตรค

สโตรค	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000	2050	2100	2150	2200	2250
น้ำหนัก (กก.)	24.9	25.6	26.4	27.2	27.9	28.7	29.5	30.3	31.0	31.8	32.5	33.3	34.1	34.8	35.6	36.3	37.1	37.8	38.6	39.4	40.2	41.0	41.7	42.5	43.2	44.0	44.7	45.5	46.3	47.0	47.8	48.6	49.4	50.1

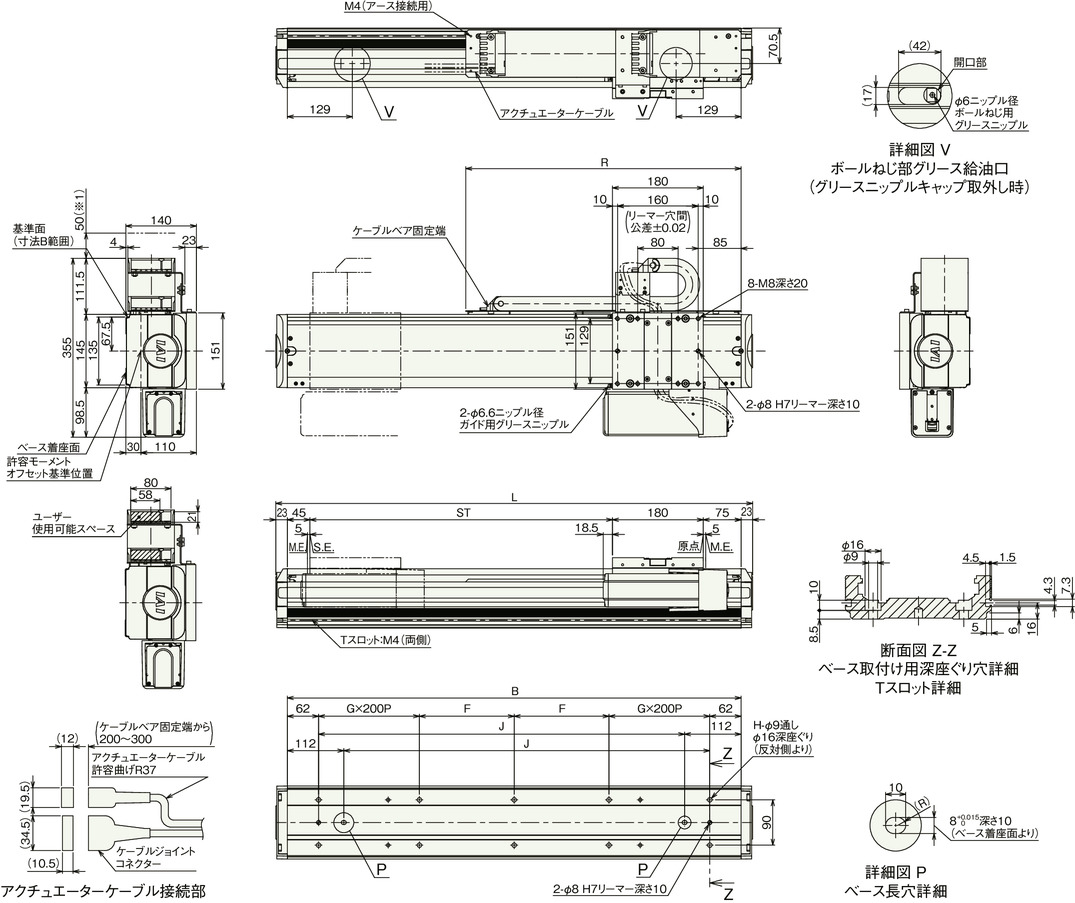

NSA-LXMS_ ทิศทางการติดตั้งรางกระดูกงูส่วนขยาย (มาตรฐานแบบห้อยแขวน/ET7)

ST : สโตรค

M.E. : Mechanical end

S.E. : Stroke end

　รายละเอียดของสายเคเบิลโปรดดูที่หน้า 70

ขนาดแยกตามสโตรค

สโตรค	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000	2050	2100	2150	2200	2250
L	946	996	1046	1096	1146	1196	1246	1296	1346	1396	1446	1496	1546	1596	1646	1696	1746	1796	1846	1896	1946	1996	2046	2096	2146	2196	2246	2296	2346	2396	2446	2496	2546	2596
B	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000	2050	2100	2150	2200	2250	2300	2350	2400	2450	2500	2550
F	188	213	238	263	288	313	138	163	188	213	238	263	288	313	138	163	188	213	238	263	288	313	138	163	188	213	238	263	288	313	138	163	188	213
G	1	1	1	1	1	1	2	2	2	2	2	2	2	2	3	3	3	3	3	3	3	3	4	4	4	4	4	4	4	4	5	5	5	5
H	10	10	10	10	10	10	14	14	14	14	14	14	14	14	18	18	18	18	18	18	18	18	22	22	22	22	22	22	22	22	26	26	26	26
J	726	776	826	876	926	976	1026	1076	1126	1176	1226	1276	1326	1376	1426	1476	1526	1576	1626	1676	1726	1776	1826	1876	1926	1976	2026	2076	2126	2176	2226	2276	2326	2376
R	529	555	580	604	629	655	680	704	728	755	779	806	830	854	881	906	930	954	981	1005	1029	1056	1080	1104	1128	1154	1180	1204	1228	1254	1280	1304	1328	1354
S	24.5	22.5	25	27	24.5	22.5	25	22	26.5	25	22	28	25	22	28	23	25	27	28	27.5	27	28	27.5	27	26.5	27	27.5	27	26.5	27	27.5	27	26.5	27
W	2	2	2	2	2	2	2	3	3	3	3	3	3	3	3	4	4	4	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5	5
X	3	3	3	3	3	3	3	4	4	4	4	4	4	4	4	5	5	5	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6	6
Y	240	255	265	275	290	305	315	220	225	235	245	250	260	270	275	215	220	225	185	190	195	200	205	210	215	220	225	230	235	240	245	250	255	260

น้ำหนักแยกตามสโตรค

สโตรค	600	650	700	750	800	850	900	950	1000	1050	1100	1150	1200	1250	1300	1350	1400	1450	1500	1550	1600	1650	1700	1750	1800	1850	1900	1950	2000	2050	2100	2150	2200	2250
น้ำหนัก (กก.)	25.5	26.3	27.1	27.9	28.7	29.5	30.2	31.0	31.8	32.6	33.4	34.2	35.0	35.8	36.6	37.3	38.1	38.9	39.7	40.5	41.3	42.2	42.9	43.7	44.5	45.2	46.0	46.8	47.6	48.5	49.2	50.0	50.9	51.7
