คุณสมบัติพิเศษของผลิตภัณฑ์
รูปแบบการติดตั้ง

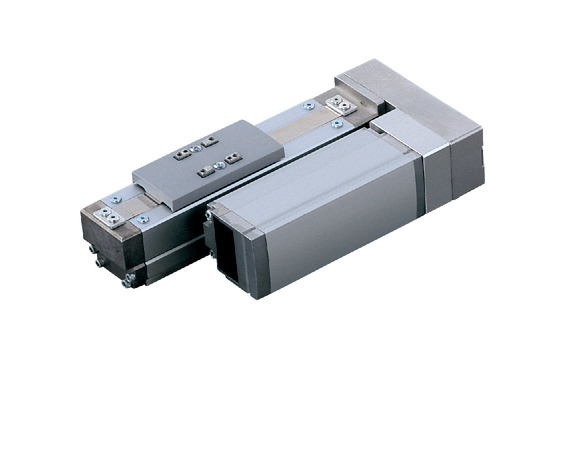

(หมายเหตุ) รูปภาพด้านบนเป็นสเปคแบบมอเตอร์หมุนกลับทางซ้าย (ML)
สเปคของแอคชูเอเตอร์
| รูปแบบ | เอาท์พุทมอเตอร์ (วัตต์) | ระยะ Lead (มม.) | น้ำหนักขนย้ายสูงสุด | พิกัดแรงผลัก (นิวตัน) | สโตรค (มม.) | |
|---|---|---|---|---|---|---|
| แนวนอน (กก.) | แนวตั้ง (กก.) | |||||
| RCA2-SA3R-I-10-6-①-②-③-④ | 10 | 6 | 1 | 0.5 | 28 | 50 - 300 (ทุกๆ 50 มม.) |
| RCA2-SA3R-I-10-4-①-②-③-④ | 4 | 2 | 1 | 43 | ||
| RCA2-SA3R-I-10-2-①-②-③-④ | 2 | 3 | 1.5 | 85 | ||
อธิบายสัญลักษณ์ 1 สโตรค 2 คอนโทรลเลอร์ที่ใช้ด้วยกันได้ 3 ความยาวสายเคเบิล 4 อุปกรณ์เสริม
| Stroke lead | 50 - 300 (ทุกๆ 50 มม.) |
|---|---|
| 6 | 300 |
| 4 | 200 |
| 2 | 100 |
(หน่วยเป็น มม./วินาที)
สเปคแบบเพิ่มค่า
| รายการ | เนื้อหา |
|---|---|
| รูปแบบการขับเคลื่อน | บอลสกรู φ6 มม. แบบรีด (Rolled) C10 |
| ความแม่นยำในการกำหนดตำแหน่งทำซ้ำ | ±0.02 มม. |
| ความสูญเสียเนื่องจากการเคลื่อนไหว (Lost motion) | ไม่เกิน 0.1 มม. |
| ฐาน | วัสดุ : อะลูมิเนียม ชุบอะลูมิเนียมแบบพิเศษ |
| โมเมนต์ที่ยอมรับได้แบบสถิต | Ma：5.0N･m Mb：7.1N･m Mc：7.9N･m |
| โมเม้นต์ที่ยอมรับได้แบบพลวัต (หมายเหตุ 2) | Ma：2.67N･m Mb：3.82N･m Mc：4.27N･m |
| อุณหภูมิ - ความชื้นโดยรอบที่นำไปใช้ | 0-40℃, ไม่เกิน 85%RH (ต้องไม่มีหยดน้ำควบแน่น) |
(หมายเหตุ 2) กรณีที่พิกัดอายุการใช้งานมาตรฐานเท่ากับ 5,000 กม. อายุการใช้งานเคลื่อนที่ขึ้นอยู่กับเงื่อนไขการเดินเครื่องและสภาพการติดตั้ง
โปรดตรวจสอบอายุการใช้งานเคลื่อนที่ได้ที่หน้า 1-360
คอนโทรลเลอร์ที่ใช้ได้
แอคชูเอเตอร์ในหน้านี้สามารถทำงานได้ด้วยคอนโทรลเลอร์ต่อไปนี้ โปรดเลือกรุ่น (Type) ให้เหมาะสมตามการนำไปใช้งาน
| ชื่อ | รูปลักษณ์ภายนอก | จำนวนแกนที่ เชื่อมต่อได้สูงสุด | แรงดันไฟจ่ายเข้าเครื่อง | รูปแบบการควบคุม | จำนวนจุดที่กำหนดตำแหน่งสูงสุด | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ชุดกำหนดตำแหน่ง | แถวพัลส์ | โปรแกรม | เน็ตเวิร์ค *เลือก | ||||||||||||||||
| DV | CC | CIE | PR | CN | ML | ML3 | EC | EP | PRT | SSN | ECM | ||||||||
| ACON-CB/CGB |  | 1 | DC24V | ● *เลือก | ● *เลือก | － | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | － | － | 512 (สเปคเน็ตเวิร์คคือ 768) |
| ACON-CYB/PLB/POB |  | 1 | ● *เลือก | ● *เลือก | － | － | － | － | － | － | － | － | － | － | － | － | － | 64 | |
| ASEL-CS |  | 2 | ● | － | ● | ● | ● | － | ● | － | － | － | － | ● | － | － | － | 1500 | |
| MCON-C/CG |  | 8 | － | － | － | ● | ● | ● | ● | ● | － | ● | ● | ● | ● | ● | ● | 256 | |
| MCON-LC/LCG |  | 6 | － | － | ● | ● | ● | － | ● | ● | － | － | ● | ● | ● | － | － | 256 | |
| RCON |  | 16 | － | － | － | ● | ● | ● | ● | － | － | － | ● | ● | ● | － | － | 128 | |
(หมายเหตุ) สำหรับเน็ตเวิร์คที่กำกับไว้ด้วยสัญลักษณ์ตัวย่อ เช่น DV, CC โปรดตรวจสอบที่หน้า 6-13
มาตรฐานต่างประเทศ
คุณสมบัติ
ข้อควรระวังในการเลือก
 | (1) น้ำหนักขนย้ายคือค่าเมื่อทำงานที่ความเร็วเร่งเท่ากับ 0.3G (Lead 2 และใช้งานแนวตั้งที่ 0.2G) และนับเป็นค่าสูงสุด (upper limit) ของความเร็วเร่ง (2) มาตรฐานของ Duty ที่ใช้จะเปลี่ยนไปตามเงื่อนไขการทำงาน (น้ำหนักเคลื่อนที่, ความเร็วเร่ง-ลด เป็นต้น) รายละเอียดโปรดดูที่หน้า 1-448 (3) แม้จะใช้งานด้วยแอ็บโซลูทอย่างง่าย คอลัมน์ของประเภทเอนโค้ดเดอร์ในรายการแสดงรุ่นก็จะเป็น [I] (4) มาตรฐานความยาวของโหลดที่ยื่น ในทิศทาง Ma-Mb-Mc ต้องไม่เกิน 100 มม. ความยาวของโหลดที่ยื่น โปรดดูภาพประกอบที่หน้า 1-104 (5) การติดตั้งในแต่ละลักษณะทิศทาง โปรดใช้ความระมัดระวัง รายละเอียดโปรดดูที่หน้า 1-379 |

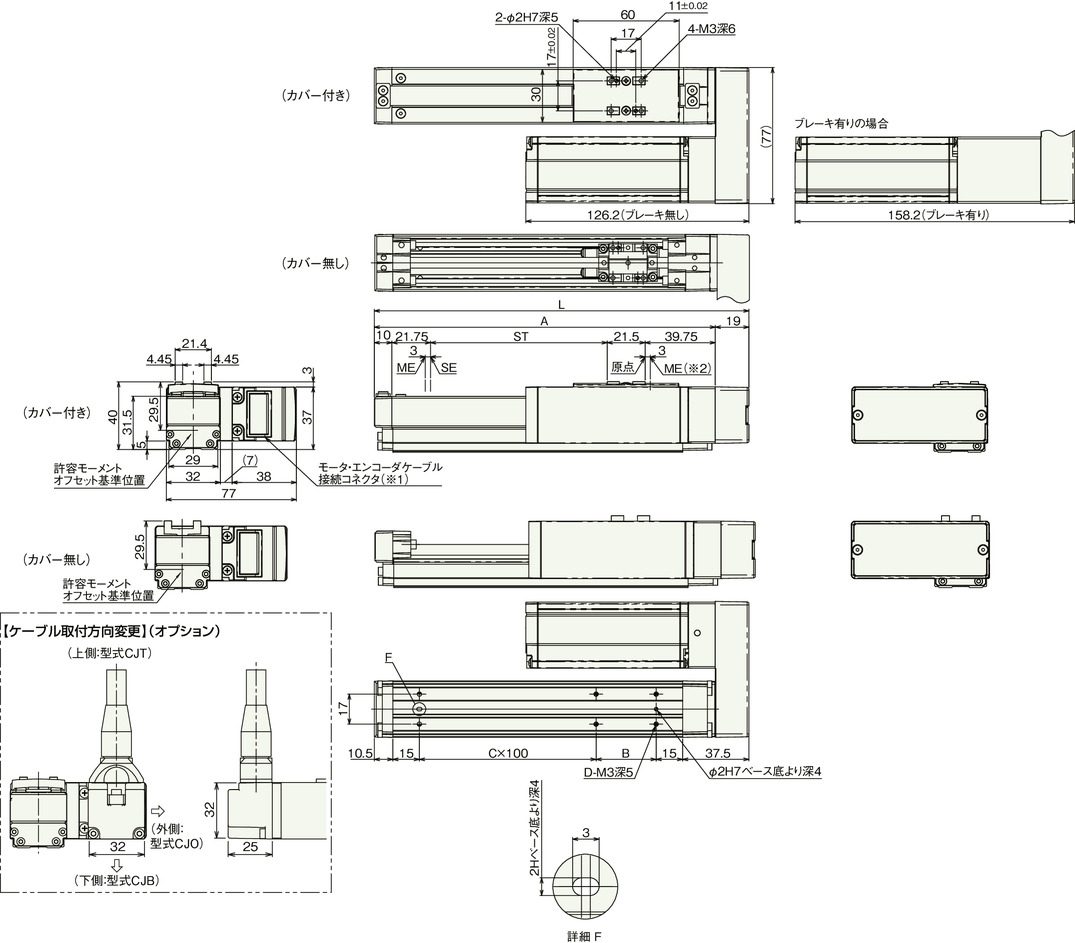

ภาพร่างแสดงขนาด
ST : สโตรค
ME : เมคคานิคัลเอน
SE : สโตรคเอน
*1 มอเตอร์และสายเคเบิลของเอนโค้ดเดอร์เป็นสายเคเบิลแบบในชุดเดียวกัน รายละเอียดของสายเคเบิล โปรดดูที่หน้า 1-293
*2 กรณีกลับตำแหน่งเริ่มต้น สไลเดอร์จะเคลื่อนที่ไปถึง ME โปรดระวังการชนกับสิ่งของโดยรอบบริเวณนั้น
ขนาดมิติและมวลแยกตามสโตรค
| สโตรค | 50 | 100 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|
| L | 162 | 212 | 262 | 312 | 362 | 412 | |
| A | 143 | 193 | 243 | 293 | 343 | 393 | |
| B | 84 | 34 | 84 | 34 | 84 | 34 | |
| C | 0 | 1 | 1 | 2 | 2 | 3 | |
| D | 4 | 6 | 6 | 8 | 8 | 10 | |
| น้ำหนัก (กก.) | มาพร้อมฝาปิด | 0.7 | 0.7 | 0.8 | 0.9 | 0.9 | 1.0 |
| ไม่มีฝาปิด | 0.6 | 0.7 | 0.7 | 0.8 | 0.8 | 0.9 | |
(หมายเหตุ) หากมีเบรคด้วยน้ำหนัก (มวล) จะเพิ่มขึ้น 0.2 กก.
